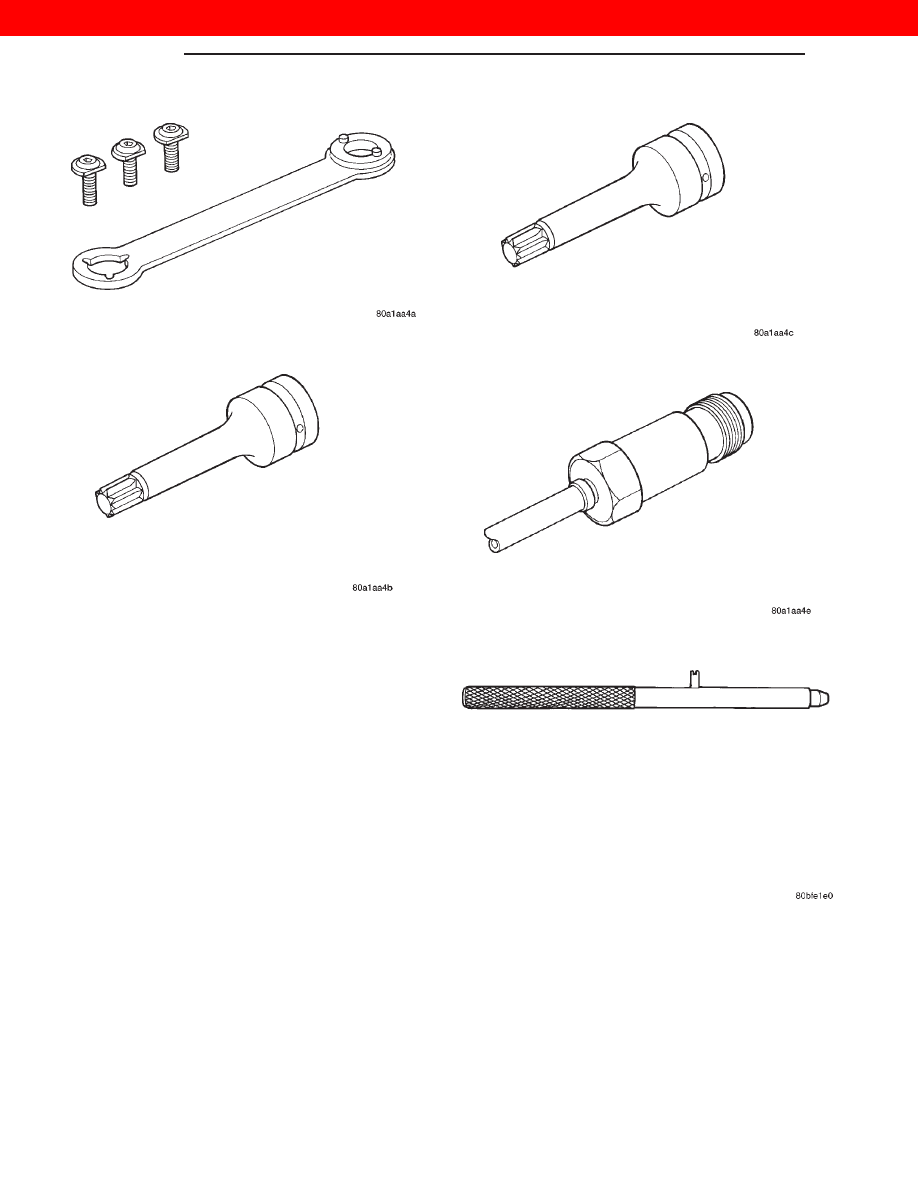

Crankshaft and Water Pump Pulley Holder VM. 1017

Cylinder Head Bolt Wrench M12 VM. 1018

Cylinder Head Bolt Wrench M14 VM. 1019

Cylinder Leakage Tester Adapter VM. 1021

Fig. 81 Top Dead Center Tool VM. 1043

9 - 52

ENGINE

XJ

SPECIAL TOOLS (Continued)

2000 JEEP CHEROKEE

EXHAUST SYSTEM

CONTENTS

page

page

DESCRIPTION AND OPERATION

CATALYTIC CONVERTERS . . . . . . . . . . . . . . . . . . 4
EXHAUST SYSTEM. . . . . . . . . . . . . . . . . . . . . . . . 1
MUFFLER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
TAILPIPE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

DIAGNOSIS AND TESTING

EXHAUST SYSTEM. . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL AND INSTALLATION

CATALYTIC CONVERTER—EARLY BUILD. . . . . . . 7

CATALYTIC CONVERTER—LATE BUILD . . . . . . . . 8
EXHAUST PIPE—EARLY BUILD . . . . . . . . . . . . . . 6
EXHAUST PIPE—LATE BUILD . . . . . . . . . . . . . . . 7
HEAT SHIELDS . . . . . . . . . . . . . . . . . . . . . . . . . . 12
MUFFLER AND TAILPIPE—EARLY BUILD . . . . . . 9
MUFFLER AND TAILPIPE—LATE BUILD . . . . . . 10

SPECIFICATIONS

TORQUE SPECIFICATIONS . . . . . . . . . . . . . . . . . 12

DESCRIPTION AND OPERATION

EXHAUST SYSTEM

DESCRIPTION

The basic exhaust system consists of exhaust man-

ifold(s), exhaust pipe with oxygen sensors, catalytic
converter(s), heat shield(s), muffler and tailpipe (Fig.
1) (Fig. 2) (Fig. 3) (Fig. 4) (Fig. 5) (Fig. 6)

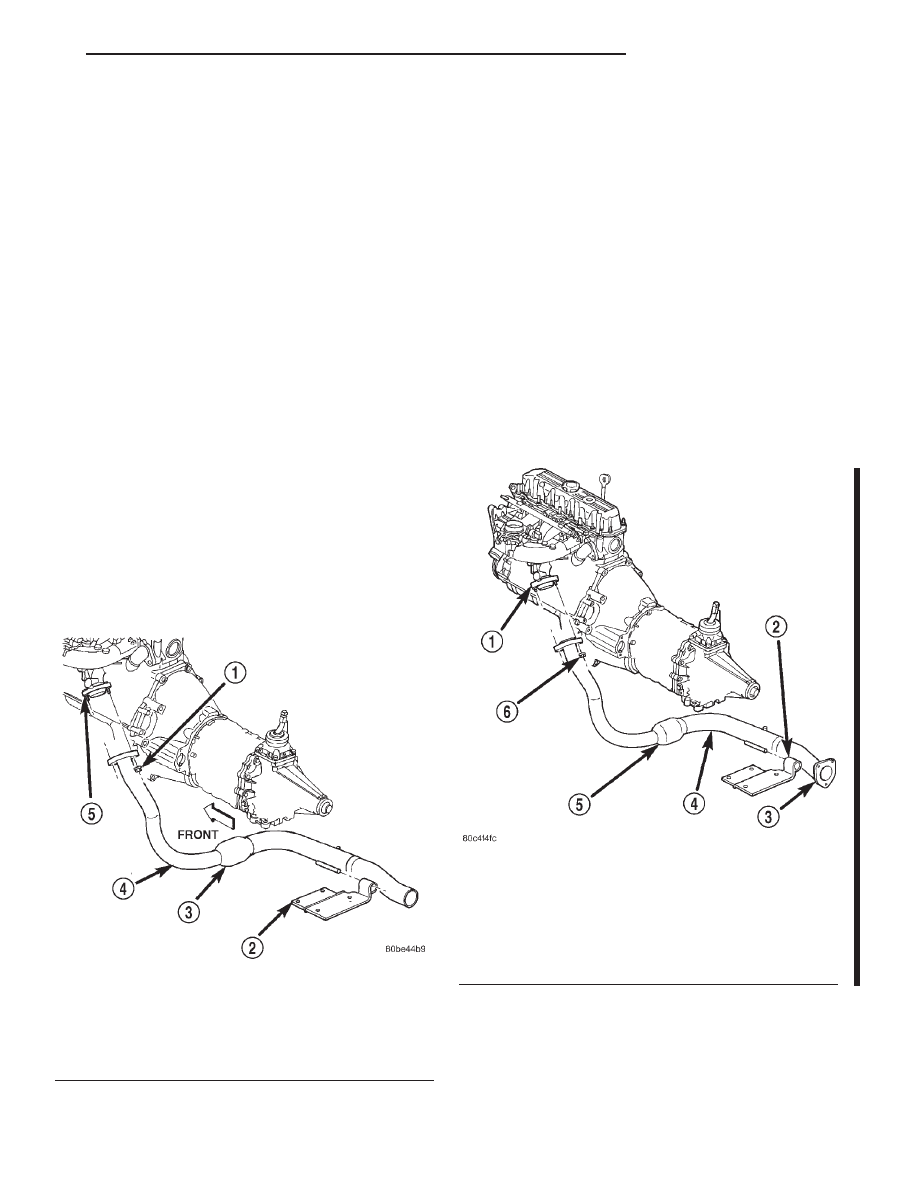

Fig. 1 Exhaust Pipe—2.5L Early Build

1 – NUT
2 – TRANSMISSION SUPPORT
3 – MINI CATALYTIC CONVERTER
4 – EXHAUST PIPE
5 – EXHAUST MANIFOLD

Fig. 2 Exhaust Pipe—2.5L Late Build

1 – EXHAUST MANIFOLD
2 – TRANSMISSION SUPPORT
3 – EXHAUST FLANGE JOINT
4 – EXHAUST PIPE
5 – MINI CATALYTIC CONVERTER
6 – NUT

XJ

EXHAUST SYSTEM

11 - 1

2000 XJ Service Manual
Publication No. 81-370-0046
TSB 26-03-00

March, 2000

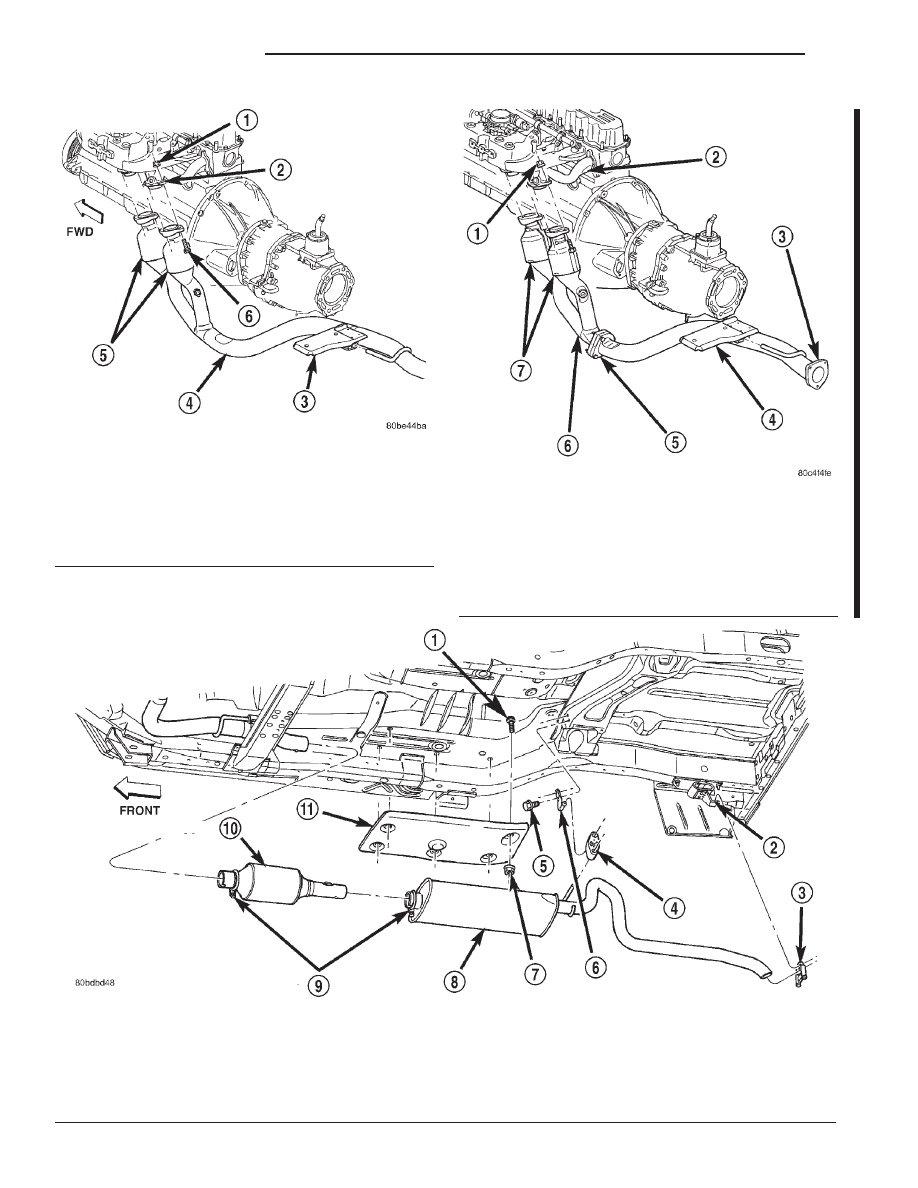

Fig. 4 Exhaust Pipe—4.0L Late Build

1 – NUT
2 – EXHAUST MANIFOLD
3 – EXHAUST FLANGE JOINT
4 – TRANSMISSION SUPPORT
5 – EXHAUST FLANGE JOINT
6 – EXHAUST PIPE
7 – MINI CATALYTIC CONVERTER

Fig. 5 Exhaust System—Typical 2.5L and 4.0L Early Build

1 – STUD
2 – TAIL PIPE HANGER
3 – CLAMP
4 – ISOLATOR
5 – BOLT
6 – TAIL PIPE HANGER

7 – NUT
8 – MUFFLER
9 – CLAMP
10 – CATALYTIC CONVERTER
11 – HEAT SHIELD

Fig. 3 Exhaust Pipe—4.0L Early Build

1 – NUT
2 – EXHAUST MANIFOLD
3 – TRANSMISSION SUPPORT
4 – EXHAUST PIPE
5 – MINI CATALYTIC CONVERTER
6 – BOLT

11 - 2

EXHAUST SYSTEM

XJ

DESCRIPTION AND OPERATION (Continued)

2000 XJ Service Manual
Publication No. 81-370-0046
TSB 26-03-00

March, 2000

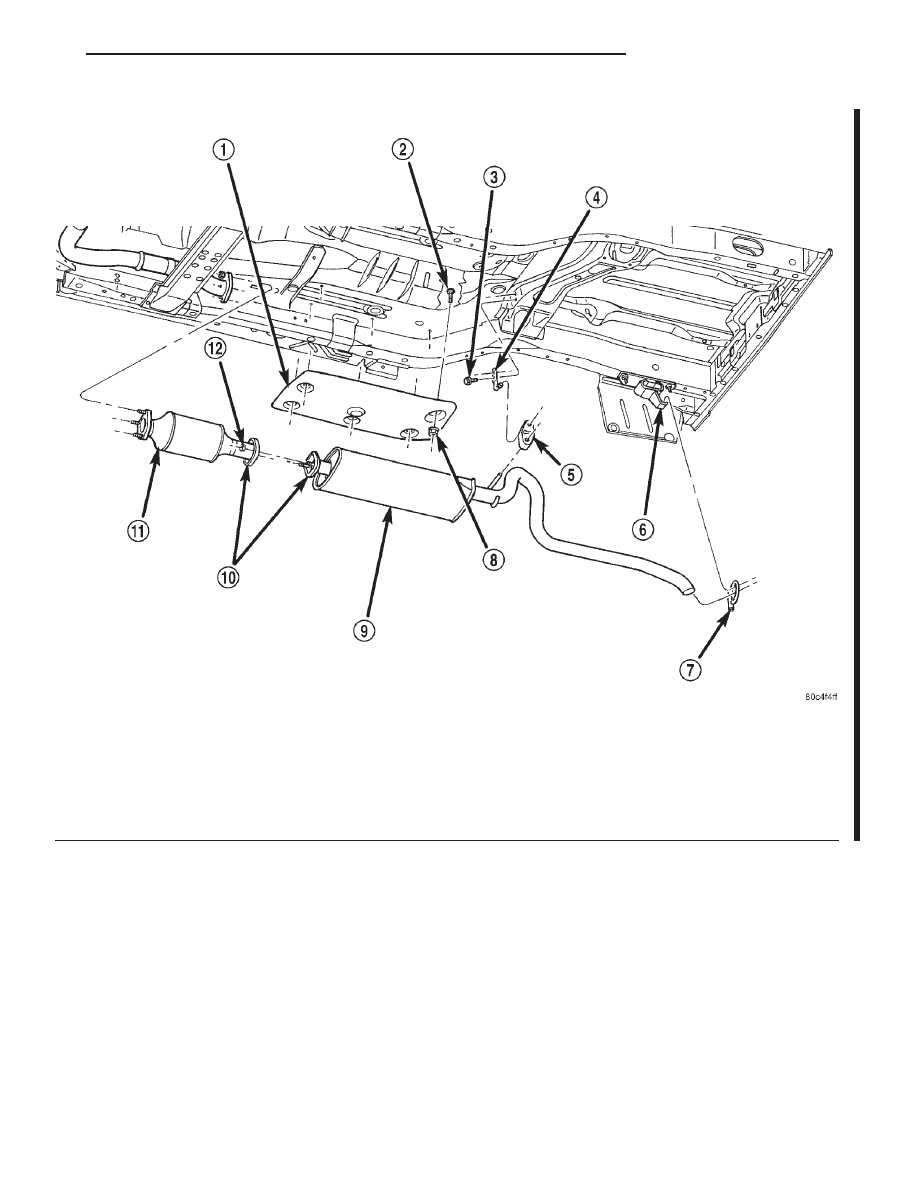

Fig. 6 Exhaust System—Typical 2.5L and 4.0L Late Build

1 – HEAT SHIELD
2 – STUD
3 – BOLT
4 – TAILPIPE HANGER
5 – ISOLATOR
6 – TAILPIPE HANGER

7 – CLAMP
8 – NUT
9 – MUFFLER
10 – FLANGE JOINT
11 – CATALYTIC CONVERTER
12 – NUT

XJ

EXHAUST SYSTEM

11 - 3

DESCRIPTION AND OPERATION (Continued)

2000 XJ Service Manual
Publication No. 81-370-0046
TSB 26-03-00

March, 2000
