OPERATION

With the hazard warning switch in the On posi-

tion, the hazard warning system is activated. When
the hazard warning system is activated, the circuitry
of the hazard warning switch and the combination
flasher will cause both the right side and the left side
turn signal indicator lamps, front park/turn signal
lamps, front side marker lamps and rear tail/stop/
turn signal lamps to flash on and off. If the exterior
lamps are turned off, the front park/turn signal
lamps and the front side marker lamps will flash in
unison. If the exterior lamps are turned on, the front
park/turn signal lamps and the front side marker
lamps will flash alternately.

See the owner’s manual in the vehicle glove box for

more information on the features, use and operation
of the hazard warning system.

TURN SIGNAL SWITCH AND HAZARD
WARNING SWITCH

DESCRIPTION

The turn signal and hazard warning switches are

integral to the multi-function switch unit, which is
secured to the left side of the steering column (Fig.
1). The only visible parts of the multi-function switch
are the control stalk that extends from the left side
of the steering column, and the hazard warning
switch button that protrudes from the top of the
steering column. The multi-function switch control
stalk has international control symbols on it, which
identify its functions. The hazard warning switch
button is identified with a double triangle, which is
the international control symbol for hazard warning.
The remainder of the multi-function switch is con-
cealed beneath the steering column shrouds.

The multi-function switch also contains circuitry

for the following functions:

• Headlamp beam selection

• Headlamp optical horn
The information contained in this group addresses

only the multi-function switch turn signal and haz-
ard warning functions. For information relative to
the other systems that are controlled by and circuits
that are integral to the multi-function switch, see the
group in this service manual that covers that system.
However,

the

turn

signal

and

hazard

warning

switches cannot be repaired. If these switches or any
other circuit or component of the multi-function
switch unit is faulty or damaged, the entire multi-
function switch unit must be replaced.

OPERATION

TURN SIGNAL SWITCH

The

multi-function

switch

control

stalk

that

extends from the left side of the steering column just
below the steering wheel is moved up or down to
activate the turn signal switch. When the control
stalk is moved in the upward direction, the right
turn signal switch circuitry is activated; and, when
the control stalk is moved in the downward direction,
the left turn signal switch circuitry is activated. The
turn signal switch has a detent position in each
direction that provides turn signals with automatic
cancellation, and an intermediate momentary posi-
tion in each direction that provides turn signals only
until the multi-function switch control stalk is
released.

When the turn signal switch is in a detent posi-

tion, it is turned off by one of two turn signal cancel-
ling cam lobes that are integral to the rotor of the
clockspring mechanism. Turning the steering wheel
causes the turn signal cancelling cam lobes to contact
a cancel actuator in the multi-function switch, and
the turn signal switch automatically returns to the
off position.

HAZARD WARNING SWITCH

The hazard warning switch is controlled by the

hazard warning switch button. Slide the switch but-
ton to the left to turn the switch on and activate the
hazard warning system, and slide the button to the
right again to turn the switch and the hazard warn-
ing system off.

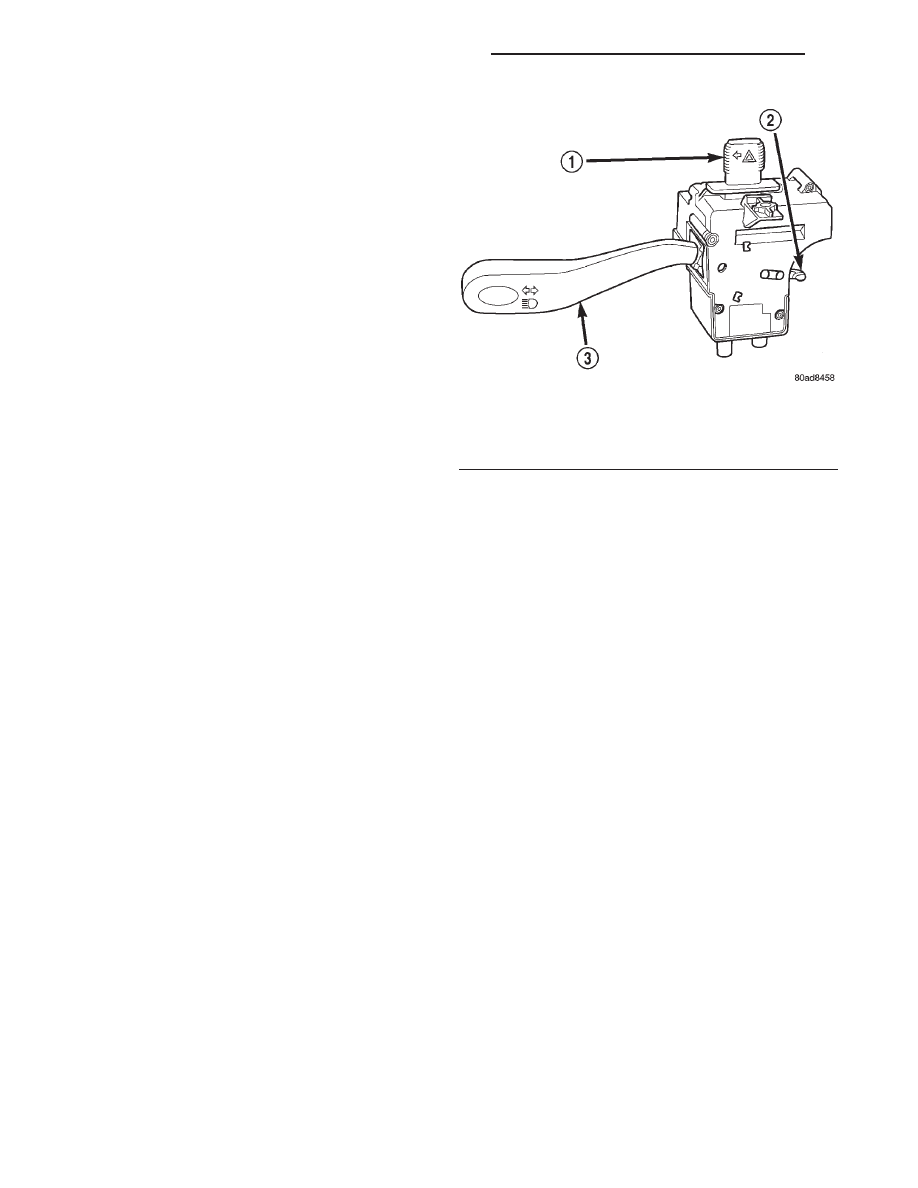

Fig. 1 Multi-Function Switch

1 – HAZARD WARNING BUTTON
2 – CANCEL ACTUATOR
3 – CONTROL STALK

8J - 2

TURN SIGNAL AND HAZARD WARNING SYSTEMS

XJ

DESCRIPTION AND OPERATION (Continued)

TURN SIGNAL CANCELLING CAM

DESCRIPTION

The turn signal cancelling cam is concealed within

the steering column below the steering wheel. The
turn signal cancelling cam consists of two lobes that
are integral to the lower surface of the clockspring
rotor. The clockspring mechanism provides turn sig-
nal cancellation as well as a constant electrical con-
nection between the horn switch, driver side airbag
module and speed control switches on the steering
wheel and the instrument panel wire harness on the
steering column. The housing of the clockspring is
secured to the steering column and remains station-
ary. The rotor of the clockspring, including the turn
signal cancelling cam lobes rotate with the steering
wheel.

The turn signal cancelling cam is integral to the

clockspring and cannot be repaired. If faulty or dam-
aged, the entire clockspring assembly must be
replaced. Refer to Clockspring in the Removal and
Installation section of Group 8M - Passive Restraint
Systems for the clockspring service procedures.

OPERATION

The turn signal cancelling cam has two lobes

molded into the lower surface of the clockspring
rotor. When the turn signals are activated by moving
the multi-function switch control stalk to a detent
position, a turn signal cancel actuator is extended
from the inside surface of the multi-function switch
housing toward the clockspring rotor. When the
steering wheel is rotated during the turn, one of the
two turn signal cancelling cam lobes will contact the
turn signal cancel actuator, releasing the multi-func-
tion switch control stalk from its detent and cancel-
ling the turn signal event.

COMBINATION FLASHER

DESCRIPTION

The combination flasher is a smart relay that func-

tions as both the turn signal system and the hazard
warning system flasher. The combination flasher con-
tains active electronic Integrated Circuitry (IC) ele-
ments. This flasher is designed to handle the current
flow requirements of the factory-installed lighting. If
supplemental lighting is added to the turn signal
lamp circuits, such as when towing a trailer with
lights, the combination flasher will automatically try
to compensate to keep the flash rate the same.

While the combination flasher has a International

Standards Organization (ISO)-type relay terminal
configuration or footprint, the internal circuitry is
much different. The combination flasher does not use
standard ISO-relay inputs or provide ISO-relay type

outputs or functions. The combination flasher should
never be substituted for an ISO-relay or replaced
with an ISO-relay, or else component and vehicle
damage may occur.

Because of the active electronic elements within

the combination flasher, it cannot be tested with con-
ventional automotive electrical test equipment. If the
combination flasher is believed to be faulty, test the
turn signal system and hazard warning system cir-
cuits as described in this group. Then replace the
combination flasher with a known good unit to con-
firm system operation.

The combination flasher has five blade-type termi-

nals intended for the following inputs and outputs:
fused B(+), fused ignition switch output, ground, turn
signal circuit, and hazard warning circuit. Constant
battery voltage and ground are supplied to the
flasher so that it can perform the hazard warning
function, and ignition switched battery voltage is
supplied for the turn signal function. Refer to Turn
Signals in the Contents of Group 8W - Wiring Dia-
grams for complete circuit diagrams.

The combination flasher is located in a wire har-

ness connector which is secured to the diagnostics
splice block bracket outboard of the steering column
opening underneath the instrument panel. The com-
bination flasher cannot be repaired or adjusted and,
if faulty or damaged, it must be replaced.

OPERATION

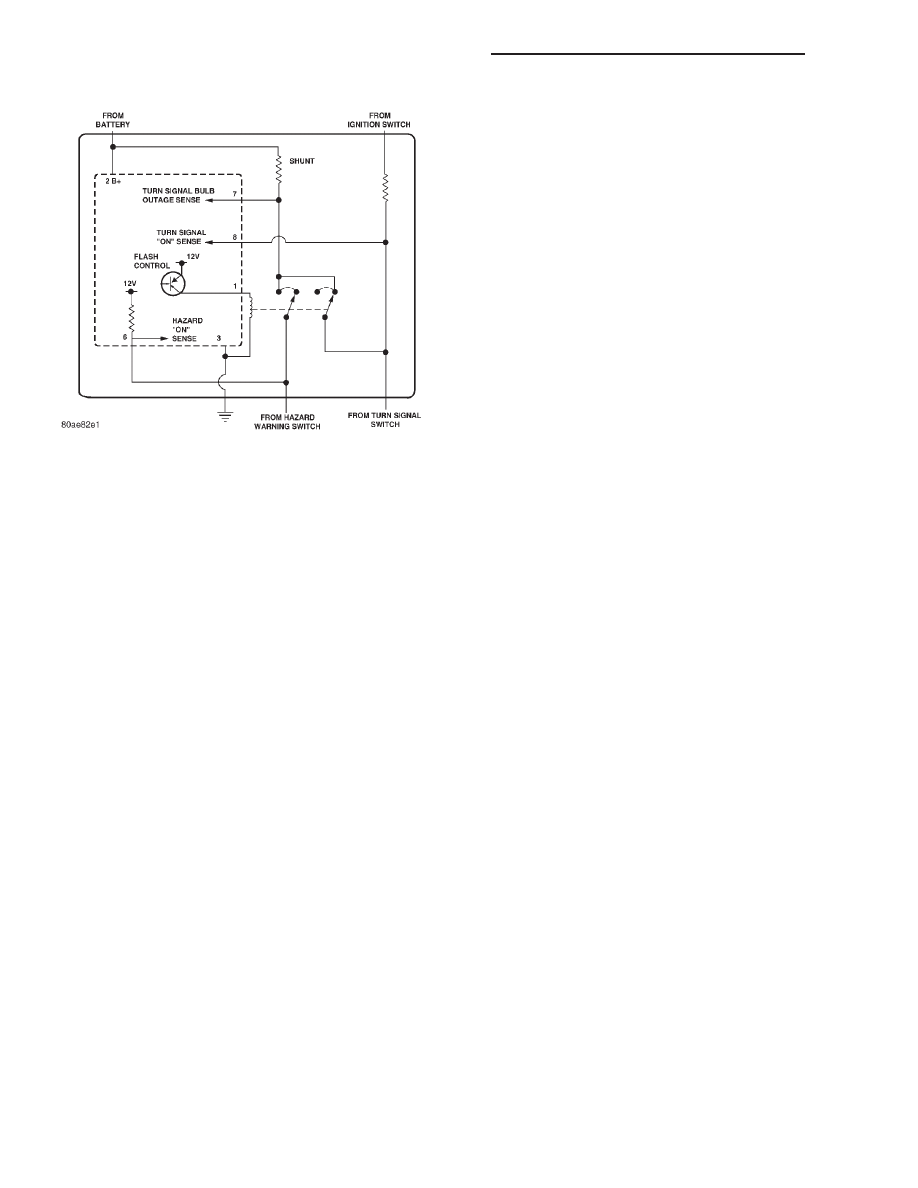

The IC within the combination flasher (Fig. 2) con-

tains the logic that controls the flasher operation and
the flash rate. Pin 6 of the IC receives a sense volt-
age from the hazard warning circuit of the multi-
function switch. When the hazard warning switch is
turned on, the

9hazard on sense” voltage will become

low due to the circuit being grounded through the
turn signal bulbs. This low voltage sense signals the
IC to energize the flash control Positive-Negative-
Positive (PNP) transistor at a pre-calibrated flash
rate or frequency. Each time the PNP transistor ener-
gizes the hazard warning circuit, the pin 6 “hazard
on sense” voltage will become high and the IC signals
the PNP transistor to de-energize the circuit. This
cycling will continue until the hazard warning switch
is turned off.

Likewise, pin 8 of the IC receives a sense voltage

from the turn signal circuits of the multi-function
switch. When the left or right turn signal switch is
turned on, the “turn signal on sense” voltage will
become low due to the circuit being grounded
through the turn signal bulbs. This low voltage sense
signals the IC to energize the flash control PNP tran-
sistor at a pre-calibrated flash rate or frequency.
Each time the PNP transistor energizes the turn sig-
nal circuit, the pin 8 “turn signal on sense” voltage

XJ

TURN SIGNAL AND HAZARD WARNING SYSTEMS

8J - 3

DESCRIPTION AND OPERATION (Continued)

will become high and the IC signals the PNP transis-
tor to de-energize the circuit. This cycling will con-
tinue until the right or left turn signal switch is
turned off.

A special design feature of the combination flasher

allows it to “sense” that a turn signal circuit or bulb
is not operating, and provide the driver an indication
of the condition by flashing the remaining bulbs in
the affected circuit at a higher rate (120 flashes-per-
minute or higher). Conventional flashers either con-
tinue flashing at their typical rate (heavy-duty type),
or discontinue flashing the affected circuit entirely
(standard-duty type). During turn signal operation,
the combination flasher IC compares normal battery
voltage input on pin 2 with the shunt resistor voltage
input on pin 7. If the IC “senses” that the voltage dif-
ference between pin 2 and pin 7 is different than the
pre-calibrated value of the IC, it will increase the
rate at which it signals the PNP transistor to ener-
gize the pin 1 output. Thus, the inoperative half (left
or right side) of the turn signal circuit will flash
faster.

DIAGNOSIS AND TESTING

TURN SIGNAL AND HAZARD WARNING
SYSTEMS

When diagnosing the turn signal or hazard warn-

ing circuits, remember that high generator output
can burn out bulbs rapidly and repeatedly. If this is a
problem on the vehicle being diagnosed, refer to
Charging System in the Diagnosis and Testing sec-
tion of Group 8C - Charging System for further diag-
nosis of a possible generator overcharging condition.

If the problem being diagnosed is related to a fail-

ure of the turn signals to automatically cancel follow-
ing completion of a turn, inspect the multi-function
switch for a faulty or damaged cancel actuator and
inspect the turn signal cancelling cam lobes on the
clockspring mechanism for damage or improper
installation. For complete circuit diagrams, refer to
Turn Signals in the Contents of Group 8W - Wiring
Diagrams.

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

(1) Turn the ignition switch to the On position.

Actuate the turn signal switch or the hazard warning
switch. Observe the turn signal indicator lamp(s) in
the instrument cluster. If the flash rate is very high,
check for a turn signal bulb that is not lit or is very
dimly lit. Repair the circuits to that lamp or replace
the faulty bulb, as required. If the turn signal indi-
cator(s) fail to light, go to Step 2.

(2) Turn the ignition switch to the Off position.

Check the turn signal fuse in the junction block
and/or the hazard warning fuse in the Power Distri-
bution Center (PDC). If OK, go to Step 3. If not OK,
repair the shorted circuit or component as required
and replace the faulty fuse(s).

(3) Check for battery voltage at the hazard warn-

ing fuse in the PDC. If OK, go to Step 4. If not OK,
repair the open fused B(+) circuit to the battery as
required.

(4) Turn the ignition switch to the On position.

Check for battery voltage at the turn signal fuse in
the fuseblock module. If OK, go to Step 5. If not OK,
repair the open fused ignition switch output (accesso-
ry/run) circuit to the ignition switch as required.

(5) Turn the ignition switch to the Off position.

Disconnect and isolate the battery negative cable.
Remove the combination flasher from its wire har-
ness connector and replace it with a known good
unit. Connect the battery negative cable. Test the
operation of the turn signal and hazard warning sys-
tems. If OK, discard the faulty combination flasher.
If not OK, remove the test flasher and go to Step 6.

(6) Turn the ignition switch to the On position.

Check for battery voltage at the fused ignition switch
output (accessory/run) circuit cavity in the combina-
tion flasher wire harness connector. If OK, go to Step
7. If not OK, go to Step 9.

Fig. 2 Combination Flasher - Typical

8J - 4

TURN SIGNAL AND HAZARD WARNING SYSTEMS

XJ

DESCRIPTION AND OPERATION (Continued)

(7) Turn the ignition switch to the Off position.

Place the hazard warning switch in the On position.
Check for battery voltage again at the fused B+ cir-
cuit cavity in the combination flasher wire harness
connector. If OK, go to Step 8. If not OK, go to Step 9.

(8) Disconnect and isolate the battery negative

cable. Check for continuity between the ground cir-
cuit cavity of the combination flasher wire harness
connector and a good ground. There should be conti-
nuity. If OK, go to Step 9. If not OK, repair the open
ground circuit to ground as required.

(9) Disconnect the instrument panel wire harness

connector from the multi-function switch connector
receptacle. Check for continuity between the turn sig-
nal output circuit cavities in the combination flasher
wire harness connector and in the instrument panel
wire harness connector for the multi-function switch.
There should be continuity. If OK, go to Step 10. If
not OK, repair the open turn signal output circuit as
required.

(10) Check for continuity between the hazard

warning output circuit cavities in the combination
flasher wire harness connector and in the instrument
panel wire harness connector for the multi-function
switch. There should be continuity. If OK, refer to
Turn Signal Switch and Hazard Warning Switch
in the Diagnosis and Testing section of this group. If
not OK, repair the open hazard warning output cir-
cuit as required.

TURN SIGNAL SWITCH AND HAZARD
WARNING SWITCH

The turn signal switch and the hazard warning

switch are integral to the multi-function switch.
Refer to Turn Signal and Hazard Warning Sys-
tems in the Diagnosis and Testing section of this
group before testing the multi-function switch. For
complete circuit diagrams, refer to Turn Signals in
the Contents of Group 8W - Wiring Diagrams.

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS, REFER TO GROUP 8M - PASSIVE RESTRAINT
SYSTEMS BEFORE ATTEMPTING ANY STEERING
WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT

PANEL

COMPONENT

DIAGNOSIS

OR

SERVICE.

FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT AND POSSIBLE PERSONAL INJURY.

(1) Disconnect and isolate the battery negative

cable. Disconnect the instrument panel wire harness
connector from the multi-function switch connector
receptacle.

(2) Using an ohmmeter, perform the switch conti-

nuity checks at the connector receptacle terminals as

shown in the Multi-Function Switch Continuity chart
(Fig. 3).

(3) If the turn signal switch or hazard warning

switch fails any of the continuity checks, replace the
faulty multi-function switch assembly as required. If
the switch circuits are OK, repair the lighting cir-
cuits as required.

REMOVAL AND INSTALLATION

COMBINATION FLASHER

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the knee blocker from the instrument

panel. Refer to Knee Blocker in the Removal and
Installation section of Group 8E - Instrument Panel
Systems for the procedures.

(3) Reach through the outboard side of the steer-

ing column opening to access and disengage the com-
bination flasher wire harness connector retainer from

SWITCH POSITION

CONTINUITY
BETWEEN

TURN
SIGNAL

HAZARD
WARNING

NEUTRAL

OFF

F and H
F and K
A and E

LEFT

OFF

F and H
C and K
C and I
A and E

RIGHT

OFF

F and K
C and H
C and J
A and E

NEUTRAL

ON

B and E
C and H
C and K
C and I
C and J

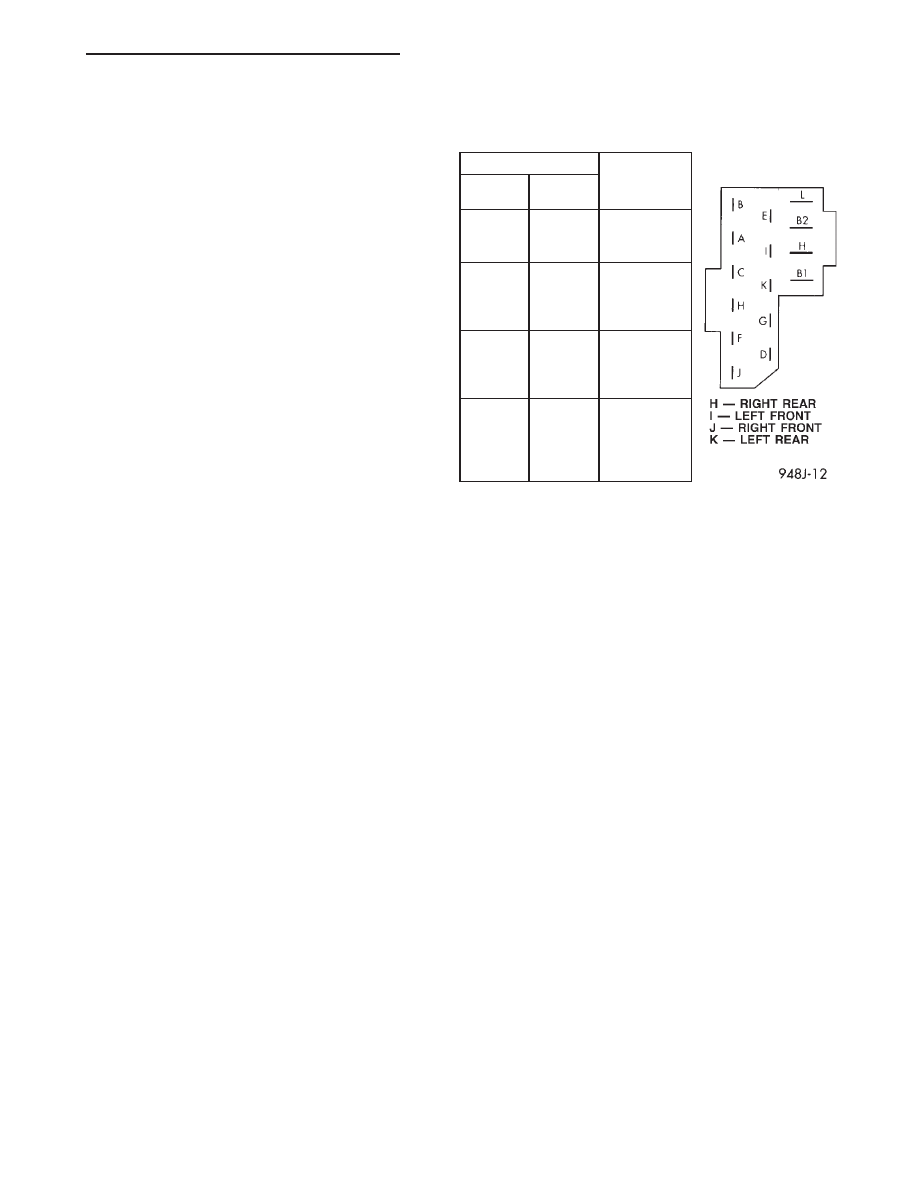

Fig. 3 Multi-Function Switch Continuity

XJ

TURN SIGNAL AND HAZARD WARNING SYSTEMS

8J - 5

DIAGNOSIS AND TESTING (Continued)
