INSTALLATION

(1) Position tank and tighten to 2 N·m (17 in. lbs.)

torque.

(2) Position tube and secure clamp.

WATER PUMP

CAUTION: If the water pump is replaced because of
mechanical damage, the fan blades and viscous fan
drive should also be inspected. These components
could have been damaged due to excessive vibra-
tion.

The water pump can be removed without discharg-

ing the air conditioning system (if equipped).

CAUTION: All engines have a reverse (counter-
clockwise) rotating water pump. The letter R is
stamped into the back of the water pump impeller
(Fig. 25) to identify. Engines from previous model
years,

depending

upon

application,

may

be

equipped with a forward (clockwise) rotating water
pump. Installation of the wrong water pump will
cause engine over heating.

The water pump impeller is pressed on the rear of

the pump shaft and bearing assembly. The water
pump is serviced only as a complete assembly.

WARNING: DO NOT REMOVE THE BLOCK DRAIN
PLUG(S)

OR

LOOSEN

RADIATOR

DRAINCOCK

WITH THE SYSTEM HOT AND UNDER PRESSURE.
SERIOUS BURNS FROM COOLANT CAN OCCUR.

DO NOT WASTE reusable coolant. If the solution

is clean, drain coolant into a clean container for
reuse.

REMOVAL-2.5L ENGINE (LHD/RHD)

(1) Disconnect battery negative cable.
(2) Drain cooling system. Refer to Cooling System-

Draining and Filling in this group.

(3) Remove upper radiator hose.
(4) Loosen (but do not remove at this time) the

four fan hub-to-water pump pulley mounting nuts
(Fig. 26).

(5) Remove accessory drive belt. (Refer to Acces-

sory Drive Belt, Removal and Installation in this
group)

(6) Disconnect electric cooling fan connector (if

equipped).

(7) Unbolt fan shroud.
(8) Remove the four fan hub-to-water pump pulley

nuts and remove fan and shroud together.

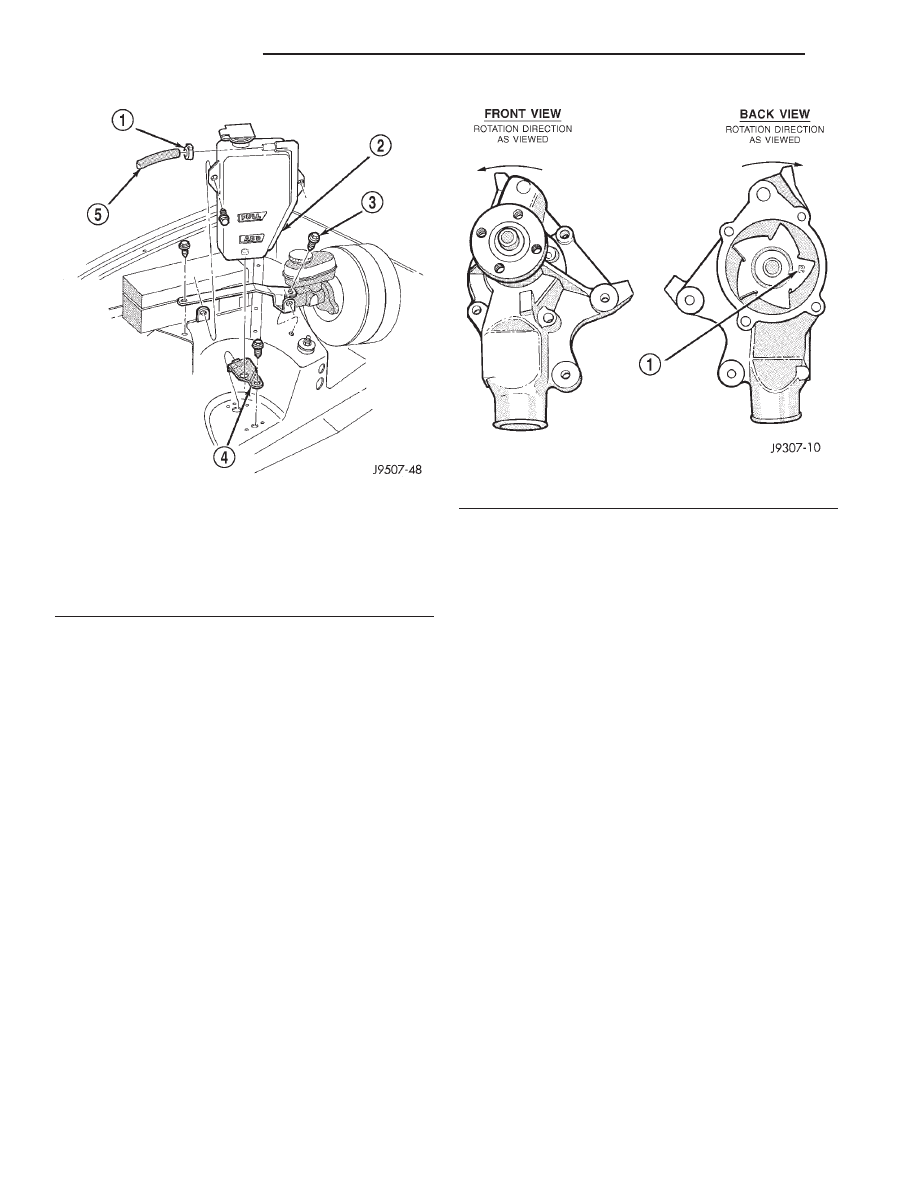

Fig. 24 Reserve/Overflow Tank—With Right Hand

Drive

1 – CLAMP
2 – COOLANT RESERVE/OVERFLOW TANK
3 – MOUNTING BOLTS
4 – LOWER BRACKET
5 – TUBE TO RADIATOR

Fig. 25 Reverse Rotating Water Pump—Typical

1 – R STAMPED INTO IMPELLER

7 - 24

COOLING SYSTEM

XJ

REMOVAL AND INSTALLATION (Continued)

CAUTION: After removing fan blade/viscous fan
drive assembly, do not place thermal viscous fan
drive in horizontal position. If stored horizontally,
silicone fluid in viscous fan drive could drain into
its bearing assembly and contaminate lubricant.

(9) Remove power steering pump and bracket (Fig.

27), refer to Group 19 Steering for correct procedure.

(10) Remove lower radiator hose from water pump.

Remove heater hose from water pump pipe.

(11) Remove the four pump mounting bolts (Fig.

28) and remove pump from vehicle. Discard old gas-
ket. Note that one of the four bolts is longer than the
other bolts.

(12) If pump is to be replaced, the heater hose fit-

ting must be removed. Note position of fitting before
removal.

INSTALLATION-2.5L ENGINE (LHD/RHD)

(1) If pump is being replaced, install the heater

hose pipe to the pump. Use a sealant on the fitting
such as Mopar

t Thread Sealant With Teflon. Refer to

the directions on the package.

(2) Clean the gasket mating surfaces. If the origi-

nal pump is used, remove any deposits or other for-
eign material. Inspect the cylinder block and water

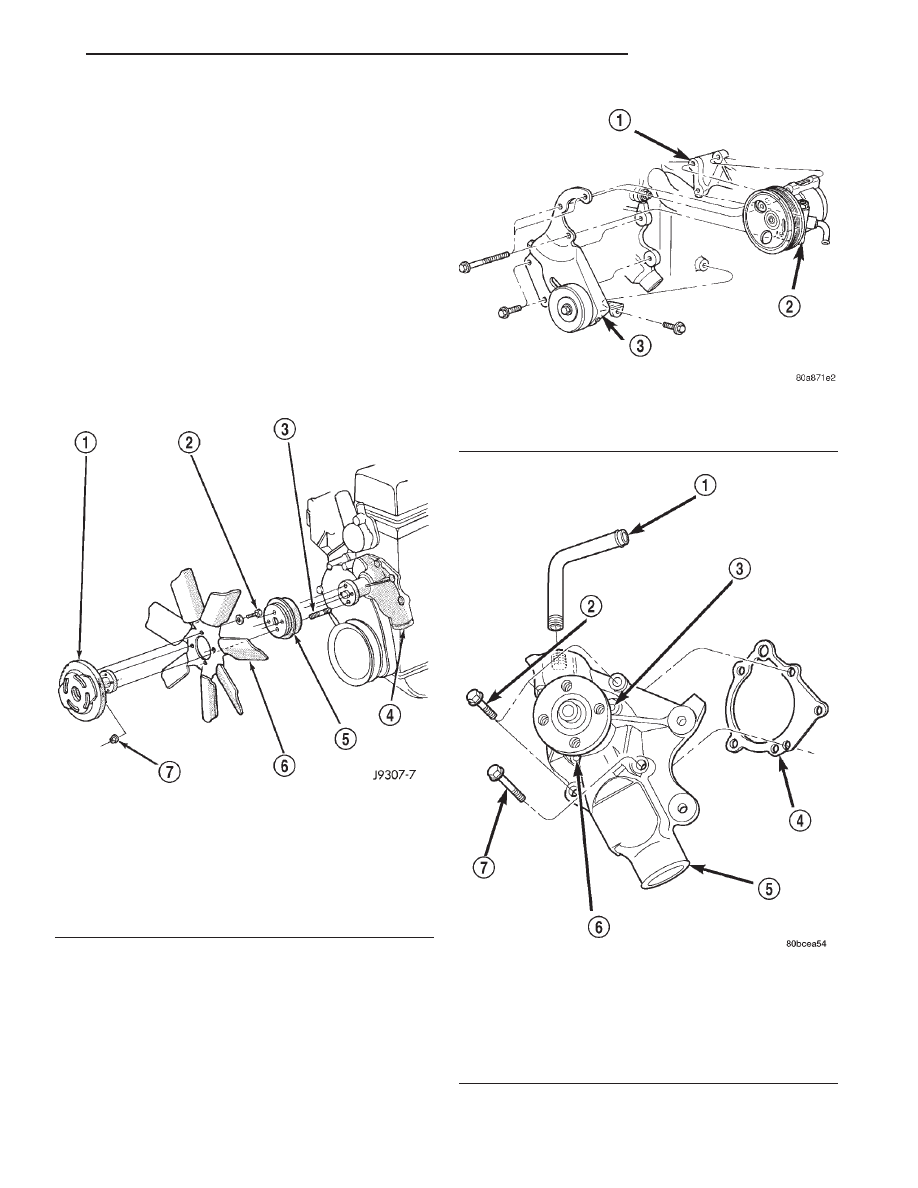

Fig. 26 Fan Mounting Nuts

1 – THERMAL VISCOUS FAN DRIVE
2 – (4) FAN BLADE-TO-VISCOUS DRIVE BOLTS
3 – (4) FAN HUB-TO-PUMP PULLEY STUDS
4 – WATER PUMP
5 – WATER PUMP PULLEY
6 – FAN BLADE
7 – (4) FAN HUB-TO-PUMP PULLEY NUTS

Fig. 27 Power Steering Pump Attachment-2.5L

1 – INTAKE MANIFOLD
2 – PUMP ASSEMBLY 2.5L
3 – PUMP BRACKET

Fig. 28 Water Pump Remove/Install—Typical

1 – HEATER HOSE FITTING
2 – UPPER VENT HOLE
3 – PUMP GASKET
4 – WATER PUMP
5 – LOWER VENT HOLE
6 – LONG BOLT
7 – BOLTS (3) SHORT

XJ

COOLING SYSTEM

7 - 25

REMOVAL AND INSTALLATION (Continued)

pump mating surfaces for erosion or damage from
cavitation.

(3) Install the gasket and water pump. The sili-

cone bead on the gasket should be facing the water
pump. Also, the gasket is installed dry. Tighten
mounting bolts to 23 N·m (17 ft. lbs.) torque. Rotate
the shaft by hand to be sure it turns freely.

(4) Connect the radiator and heater hoses to the

water pump.

(5) Install power steering pump and bracket. Refer

to Group 19, Steering.

(6) Position water pump pulley to water pump

hub.

(7) Install shroud and fan together and install four

nuts to water pump hub studs. Tighten nuts to 27
N·m (20 ft. lbs.) torque.

(8) Install and tighten upper fan shroud nuts to 4

N·m (31 in. lbs.).

(9) Connect electric fan connector (if equipped).

CAUTION: When installing the accessory drive belt,
the belt MUST be routed correctly. If not, the engine
may overheat due to the water pump rotating in the
wrong direction. Refer to the Belt Removal and
Installation in this group for appropriate belt rout-
ing. You may also refer to the Belt Routing Label in
the vehicle engine compartment.

(10) Install and tension accessory drive belt, refer

to Accessory Drive Belt removal and installation in
this group.

(11) Install upper radiator hose.
(12) Fill cooling system with coolant and check for

leaks. Refer to Refilling Cooling System in this
group.

(13) Connect battery negative cable.
(14) Start and warm the engine. Check for leaks.

REMOVAL-4.0L ENGINE (LHD/RHD)

(1) Disconnect battery negative cable.
(2) Drain the cooling system. (Refer to Cooling

System-Draining and Filling in this group.)

(3) Disconnect electric cooling fan connector.
(4) Remove electric cooling fan/shroud assembly (if

equipped).

(5) Remove viscous fan shroud bolts (2).
(6) Loosen (but do not remove at this time) the

four water pump pulley-to-water pump hub mounting
bolts (Fig. 29) and the four viscous fan to idler pulley
nuts.

NOTE: The accessory drive belt must be removed
prior to removing the fan (if installed at pump) or
fan pulley.

(7) Remove accessory drive belt (refer to Accessory

Drive Belt, Removal and Installation in this group)

(8) Remove the four viscous fan to idler pulley

nuts and remove the fan and shroud together.

CAUTION: After removing fan blade/viscous fan
drive assembly, do not place thermal viscous fan
drive in horizontal position. If stored horizontally,
silicone fluid in viscous fan drive could drain into
its bearing assembly and contaminate lubricant.

(9) Remove the four water pump pulley bolts and

remove the pulley.

(10) Remove power steering pump and bracket

(Fig. 30), refer to Group 19 Steering.

(11) Remove lower radiator hose from water pump.

Remove heater hose from water pump fitting.

(12) Remove the four pump mounting bolts (Fig.

31) and remove pump from vehicle. Discard old gas-
ket. Note that one of the four bolts is longer than the
other bolts.

(13) If pump is to be replaced, the heater hose fit-

ting must be removed. Note position of fitting before
removal.

INSTALLATION-4.0L ENGINE (LHD/RHD)

(1) If pump is being replaced, install the heater

hose fitting to the pump. Use a sealant on the fitting
such as Mopar

t Thread Sealant With Teflon. Refer to

the directions on the package.

(2) Clean the gasket mating surfaces. If the origi-

nal pump is used, remove any deposits or other for-
eign material. Inspect the cylinder block and water
pump mating surfaces for erosion or damage from
cavitation.

(3) Install the gasket and water pump. The sili-

cone bead on the gasket should be facing the water

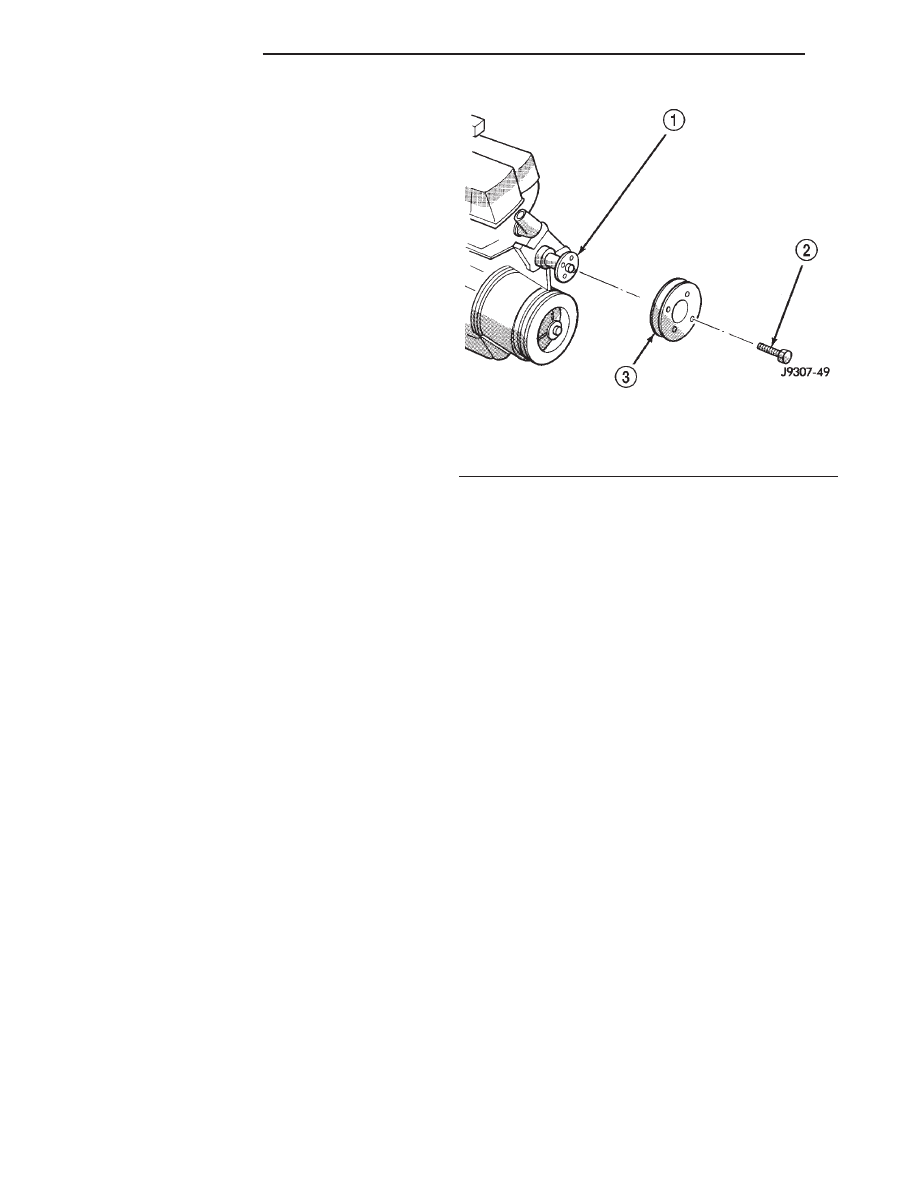

Fig. 29 Water Pump Pulley Bolts

1 – WATER PUMP HUB
2 – BOLTS (4)
3 – PUMP PULLEY

7 - 26

COOLING SYSTEM

XJ

REMOVAL AND INSTALLATION (Continued)

pump. Also, the gasket is installed dry. Tighten
mounting bolts to 23 N·m (17 ft. lbs.) torque. Rotate
the shaft by hand to be sure it turns freely.

(4) Connect the radiator and heater hoses to the

water pump.

(5) Position water pump pulley to water pump

hub.

(6) Install four pump pulley bolts. Tighten bolts (or

nuts) to 27 N·m (20 ft. lbs.) torque.

(7) Install power steering pump. Refer to Group

19, Steering for proper procedure and torque values.

(8) Install the viscous fan and shroud together.

Install the four fan to idler pulley nuts and tighten
to 27 N·m (20 ft. lbs.).

CAUTION: When installing the accessory drive belt,
the belt MUST be routed correctly. If not, the engine
may overheat due to the water pump rotating in the
wrong direction. Refer to the Belt Removal and
Installation in this group for appropriate belt rout-
ing. You may also refer to the Belt Routing Label in
the vehicle engine compartment.

(9) Install and tighten viscous fan shroud bolts to

4 N·m (31 in. lbs.).

(10) Install and tension the accessory drive belt,

refer to Accessory Drive Belt removal and installa-
tion in this group.

(11) Install the electric cooling fan/shroud assy.
(12) Install and tighten electric fan shroud bolts to

4 N·m (31 in. lbs.). Connect fan connector.

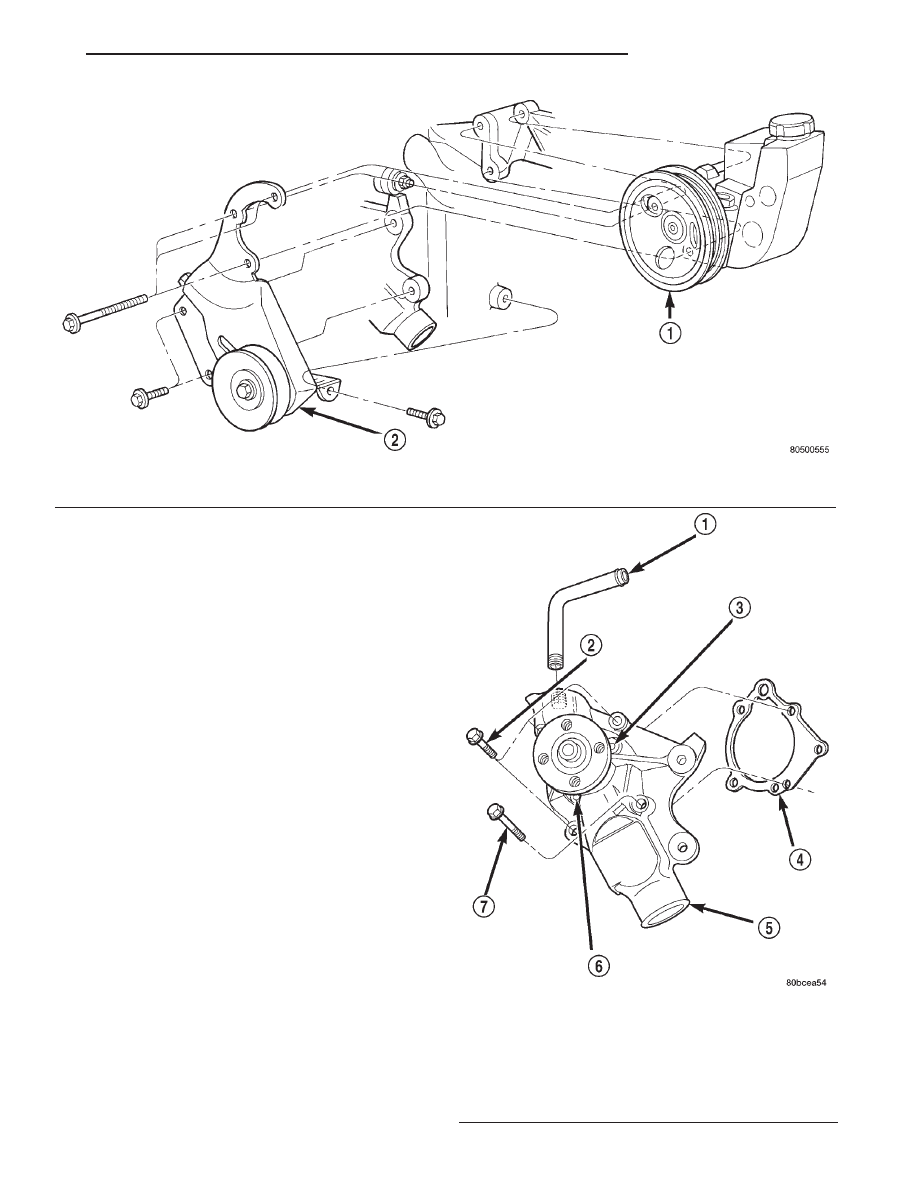

Fig. 30 Power Steering Pump Attachment-4.0L

1 – PUMP ASSEMBLY
2 – PUMP BRACKET

Fig. 31 Water Pump Remove/Install—Typical

1 – HEATER HOSE FITTING
2 – UPPER VENT HOLE
3 – PUMP GASKET
4 – WATER PUMP
5 – LOWER VENT HOLE
6 – LONG BOLT
7 – BOLTS (3) SHORT
