ADJUSTMENTS

8 1/4 AXLE PINION GEAR DEPTH

GENERAL INFORMATION

Ring gears and pinions are supplied as matched

sets only. The identifying numbers for the ring gear
and pinion are etched into the face of each gear (Fig.
51). A plus (+) number, minus (–) number or zero (0)
is etched into the face of the pinion. This number is
the amount (in thousandths of an inch) the depth
varies from the standard depth setting of a pinion
etched with a (0). The standard depth provides the
best gear tooth contact pattern. Refer to Backlash
and Contact Pattern Analysis paragraph in this sec-
tion for additional information.

Compensation

for

pinion

depth

variance

is

achieved with select shims. The shims are placed
behind the rear pinion bearing (Fig. 52).

If a new gear set is being installed, note the depth

variance etched into both the original and replace-
ment pinion. Add or subtract the thickness of the
original depth shims to compensate for the difference
in the depth variances. Refer to the Depth Variance
chart.

Note where Old and New Pinion Marking columns

intersect.

Intersecting

figure

represents

plus

or

minus the amount needed.

Note the etched number on the face of the pinion

gear head (–1, –2, 0, +1, +2, etc.). The numbers rep-
resent thousands of an inch deviation from the stan-
dard. If the number is negative, add that value to the
required thickness of the depth shims. If the number
is positive, subtract that value from the thickness of

the depth shim. If the number is 0 no change is nec-
essary.

PINION DEPTH MEASUREMENT AND ADJUSTMENT

Measurements are taken with pinion bearing cups

and pinion bearings installed in the axle housing.
Take measurements with Pinion Gauge Set and Dial
Indicator C-3339 (Fig. 53).

(1) Assemble Pinion Height Block 6739, Pinion

Block 8540, and rear pinion bearing onto Screw 6741
(Fig. 53).

(2) Insert assembled height gauge components,

rear bearing, and screw into axle housing through
pinion bearing cups (Fig. 54).

(3) Install front pinion bearing and Cone-Nut 6740

hand tight (Fig. 53).

(4) Place Arbor Disc 8541 on Arbor D-115-3 in posi-

tion in axle housing side bearing cradles (Fig. 55).
Install differential bearing caps on Arbor Discs and
tighten cap bolts to 41 N·m (30 ft. lbs.).

NOTE: Arbor Discs 8541 has different step diame-
ters to fit other axles. Choose proper step for axle
being serviced.

(5) Assemble Dial Indicator C-3339 into Scooter

Block D-115-2 and secure set screw.

(6) Place Scooter Block/Dial Indicator in position

in axle housing so dial probe and scooter block are
flush against the rearward surface of the pinion
height block (Fig. 53). Hold scooter block in place and
zero the dial indicator face to the pointer. Tighten
dial indicator face lock screw.

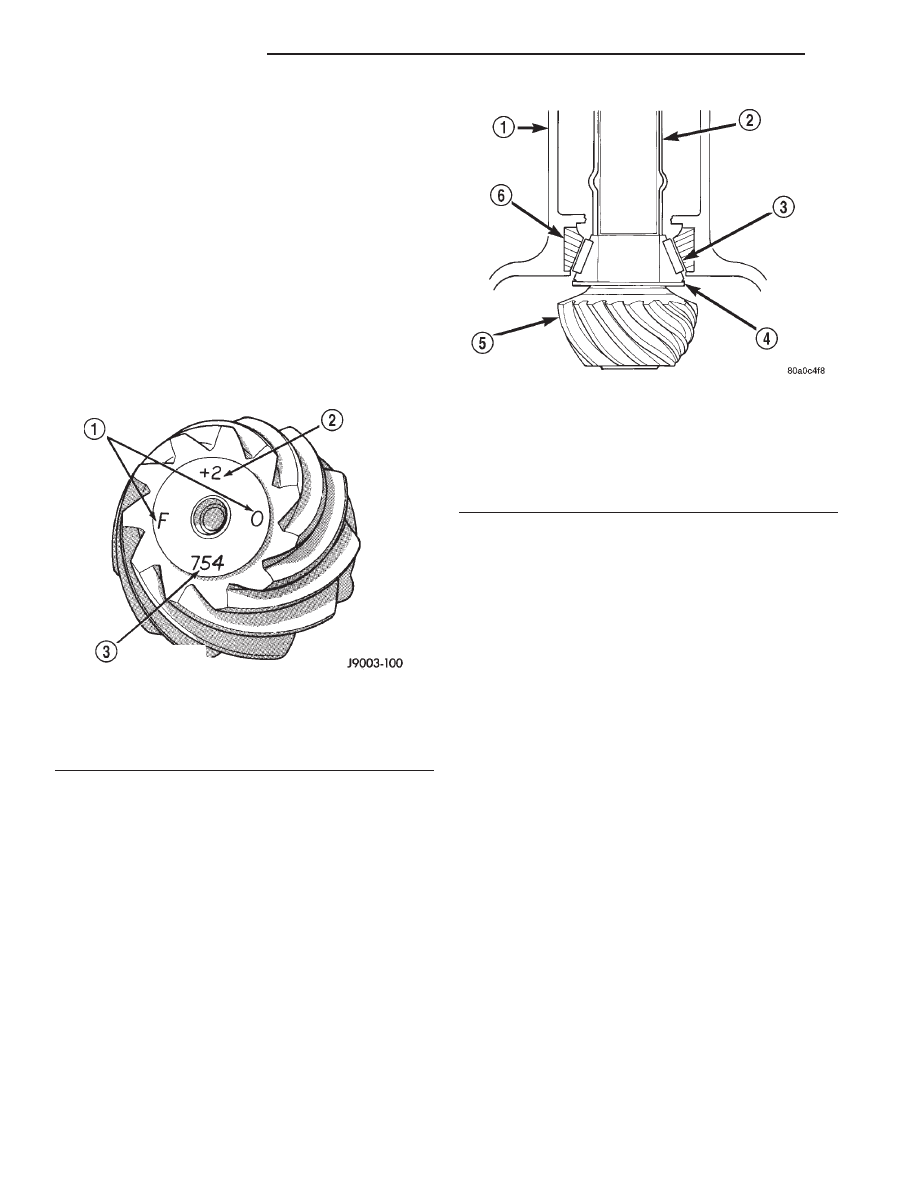

Fig. 51 Pinion Gear ID Numbers

1 – PRODUCTION NUMBERS
2 – DRIVE PINION GEAR DEPTH VARIANCE
3 – GEAR MATCHING NUMBER (SAME AS RING GEAR

NUMBER)

Fig. 52 Shim Locations

1 – AXLE HOUSING
2 – COLLAPSIBLE SPACER
3 – PINION BEARING
4 – PINION DEPTH SHIM
5 – PINION GEAR
6 – BEARING CUP

3 - 126

8 1/4 REAR AXLE

XJ

(7) With scooter block still in position against the

pinion height block, slowly slide the dial indicator
probe over the edge of the pinion height block.

(8) Slide the dial indicator probe across the gap

between the pinion height block and the arbor bar
with the scooter block against the pinion height block
(Fig. 56). When the dial probe contacts the arbor bar,
the dial pointer will turn clockwise. Bring dial

pointer back to zero against the arbor bar, do not
turn dial face. Continue moving the dial probe to the
crest of the arbor bar and record the highest reading.
If the dial indicator can not achieve the zero reading,
the rear bearing cup or the pinion depth gauge set is
not installed correctly.

(9) Select a shim equal to the dial indicator read-

ing plus the drive pinion gear depth variance number
etched in the face of the pinion (Fig. 51). For exam-
ple, if the depth variance is –2, add +0.002 in. to the
dial indicator reading.

DIFFERENTIAL BEARING PRELOAD AND GEAR
BACKLASH

The following must be considered when adjusting

bearing preload and gear backlash:

• The maximum ring gear backlash variation is

0.003 inch (0.076 mm).

PINION GEAR DEPTH VARIANCE

Original Pinion

Gear Depth

Variance

Replacement Pinion Gear Depth Variance

−4

−3

−2

−1

0

+1

+2

+3

+4

+4

+0.008

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

+3

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

−0.001

+2

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

−0.001

−0.002

+1

+0.005

+0.004

+0.003

+0.002

+0.001

0

−0.001

−0.002

−0.003

0

+0.004

+0.003

+0.002

+0.001

0

−0.001

−0.002

−0.003

−0.004

−1

+0.003

+0.002

+0.001

0

−0.001

−0.002

−0.003

−0.004

−0.005

−2

+0.002

+0.001

0

−0.001

−0.002

−0.003

−0.004

−0.005

−0.006

−3

+0.001

0

−0.001

−0.002

−0.003

−0.004

−0.005

−0.006

−0.007

−4

0

−0.001

−0.002

−0.003

−0.004

−0.005

−0.006

−0.007

−0.008

Fig. 53 Pinion Gear Depth Gauge Tools—Typical

1 – DIAL INDICATOR
2 – ARBOR
3 – PINION HEIGHT BLOCK
4 – CONE
5 – SCREW
6 – PINION BLOCK
7 – SCOOTER BLOCK
8 – ARBOR DISC

Fig. 54 Pinion Height Block—Typical

1 – PINION BLOCK
2 – PINION HEIGHT BLOCK

XJ

8 1/4 REAR AXLE

3 - 127

ADJUSTMENTS (Continued)

• Mark the gears so the same teeth are meshed

during all backlash measurements.

• Maintain the torque while adjusting the bearing

preload and ring gear backlash.

• Excessive adjuster torque will introduce a high

bearing load and cause premature bearing failure.
Insufficient adjuster torque can result in excessive
differential case free-play and ring gear noise.

• Insufficient adjuster torque will not support the

ring gear correctly and can cause excessive differen-
tial case free-play and ring gear noise.

NOTE: The differential bearing cups will not always
immediately follow the threaded adjusters as they
are moved during adjustment. To ensure accurate
bearing cup responses to the adjustments:

•

Maintain the gear teeth engaged (meshed) as

marked.

•

The bearings must be seated by rapidly rotat-

ing the pinion gear a half turn back and forth.

•

Do this five to ten times each time the threaded

adjusters are adjusted.

(1) Use Wrench C-4164 to adjust each threaded

adjuster inward until the differential bearing free-
play is eliminated (Fig. 57). Allow some ring gear
backlash (approximately 0.01 inch/0.25 mm) between
the ring and pinion gear. Seat the bearing cups with
the procedure described above.

(2) Install dial indicator and position the plunger

against the drive side of a ring gear tooth (Fig. 58).
Measure the backlash at 4 positions (90 degrees
apart) around the ring gear. Locate and mark the
area of minimum backlash.

(3) Rotate the ring gear to the position of the least

backlash. Mark the gear so that all future backlash
measurements will be taken with the same gear
teeth meshed.

(4) Loosen the right-side, tighten the left-side

threaded adjuster. Obtain backlash of 0.003 to 0.004
inch (0.076 to 0.102 mm) with each adjuster tight-
ened to 14 N·m (10 ft. lbs.). Seat the bearing cups
with the procedure described above.

(5) Tighten the differential bearing cap bolts 95

N·m (70 ft. lbs.).

(6) Tighten the right-side threaded adjuster to 102

N·m (75 ft. lbs.). Seat the bearing cups with the pro-

Fig. 55 Gauge Tools In Housing—Typical

1 – ARBOR DISC
2 – PINION BLOCK
3 – ARBOR
4 – PINION HEIGHT BLOCK

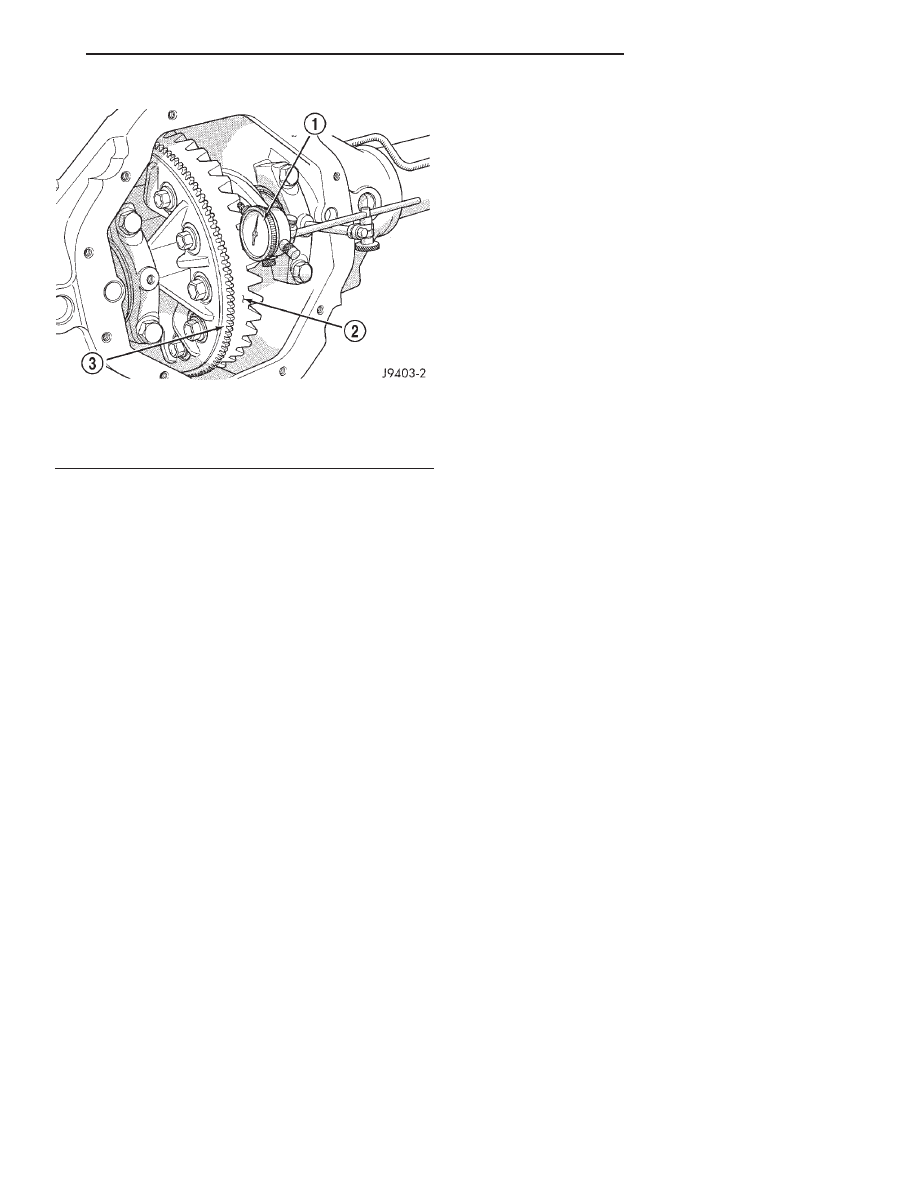

Fig. 56 Pinion Gear Depth Measurement—Typical

1 – ARBOR
2 – SCOOTER BLOCK
3 – DIAL INDICATOR

Fig. 57 Threaded Adjuster Tool

1 – AXLE TUBE
2 – BACKING PLATE
3 – TOOL C-4164

3 - 128

8 1/4 REAR AXLE

XJ

ADJUSTMENTS (Continued)

cedure described above. Continue to tighten the
right-side adjuster and seat bearing cups until the
torque remains constant at 102 N·m (75 ft. lbs.)

(7) Measure the ring gear backlash. The range of

backlash is 0.006 to 0.008 inch (0.15 to 0.203 mm).

(8) Continue increasing the torque at the right-

side threaded adjuster until the specified backlash is
obtained.

NOTE: The

left-side

threaded

adjuster

torque

should have approximately 102 N·m (75 ft. lbs.). If
the torque is considerably less, the complete
adjustment procedure must be repeated.

(9) Tighten the left-side threaded adjuster until

102 N·m (75 ft. lbs.) torque is indicated. Seat the
bearing rollers with the procedure described above.
Do this until the torque remains constant.

(10) Install

the

threaded

adjuster

locks

and

tighten the lock screws to 10 N·m (90 in. lbs.).

After the proper backlash is achieved, perform the

Gear Contact Analysis procedure.

GEAR CONTACT PATTERN ANALYSIS

The ring gear and pinion teeth contact patterns

will show if the pinion depth is correct in the axle
housing. It will also show if the ring gear backlash
has been adjusted correctly. The backlash can be
adjusted within specifications to achieve desired
tooth contact patterns.

(1) Apply a thin coat of hydrated ferric oxide, or

equivalent, to the drive and coast side of the ring
gear teeth.

(2) Wrap, twist, and hold a shop towel around the

pinion yoke to increase the turning resistance of the

pinion. This will provide a more distinct contact pat-
tern.

(3) Using a boxed end wrench on a ring gear bolt,

Rotate the differential case one complete revolution
in both directions while a load is being applied from
shop towel.

The areas on the ring gear teeth with the greatest

degree of contact against the pinion teeth will squee-
gee the compound to the areas with the least amount
of contact. Note and compare patterns on the ring
gear teeth to Gear Tooth Contact Patterns chart (Fig.
59) and adjust pinion depth and gear backlash as
necessary.

SIDE GEAR CLEARANCE

When measuring side gear clearance, check each

gear independently. If it necessary to replace a side
gear, replace both gears as a matched set.

(1) Install the axle shafts and C-locks and pinion

mate shaft.

(2) Measure each side gear clearance. Insert a

matched pair of feeler gauge blades between the gear
and differential housing on opposite sides of the hub
(Fig. 60).

(3) If side gear clearances is no more than 0.005

inch. Determine if the axle shaft is contacting the
pinion mate shaft. Do not remove the feeler
gauges, inspect the axle shaft with the feeler
gauge inserted behind the side gear. If the end of
the axle shaft is not contacting the pinion mate
shaft, the side gear clearance is acceptable.

(4) If clearance is more than 0.005 inch (axle shaft

not contacting mate shaft), record the side gear clear-
ance. Remove the thrust washer and measure its
thickness with a micrometer. Add the washer thick-
ness to the recorded side gear clearance. The sum of
gear clearance and washer thickness will determine
required thickness of replacement thrust washer
(Fig. 61).

In some cases, the end of the axle shaft will move

and contact the mate shaft when the feeler gauge is
inserted. The C-lock is preventing the side gear from
sliding on the axle shaft.

(5) If there is no side gear clearance, remove the

C-lock from the axle shaft. Use a micrometer to mea-
sure the thrust washer thickness. Record the thick-
ness and re-install the thrust washer. Assemble the
differential case without the C-lock installed and re-
measure the side gear clearance.

(6) Compare both clearance measurements. If the

difference is less than 0.012 inch (0.305 mm), add
clearance recorded when the C-lock was installed to
thrust washer thickness measured. The sum will
determine the required thickness of the replacement
thrust washer.

Fig. 58 Ring Gear Backlash Measurement

1 – DIAL INDICATOR
2 – RING GEAR
3 – EXCITER RING

XJ

8 1/4 REAR AXLE

3 - 129

ADJUSTMENTS (Continued)
