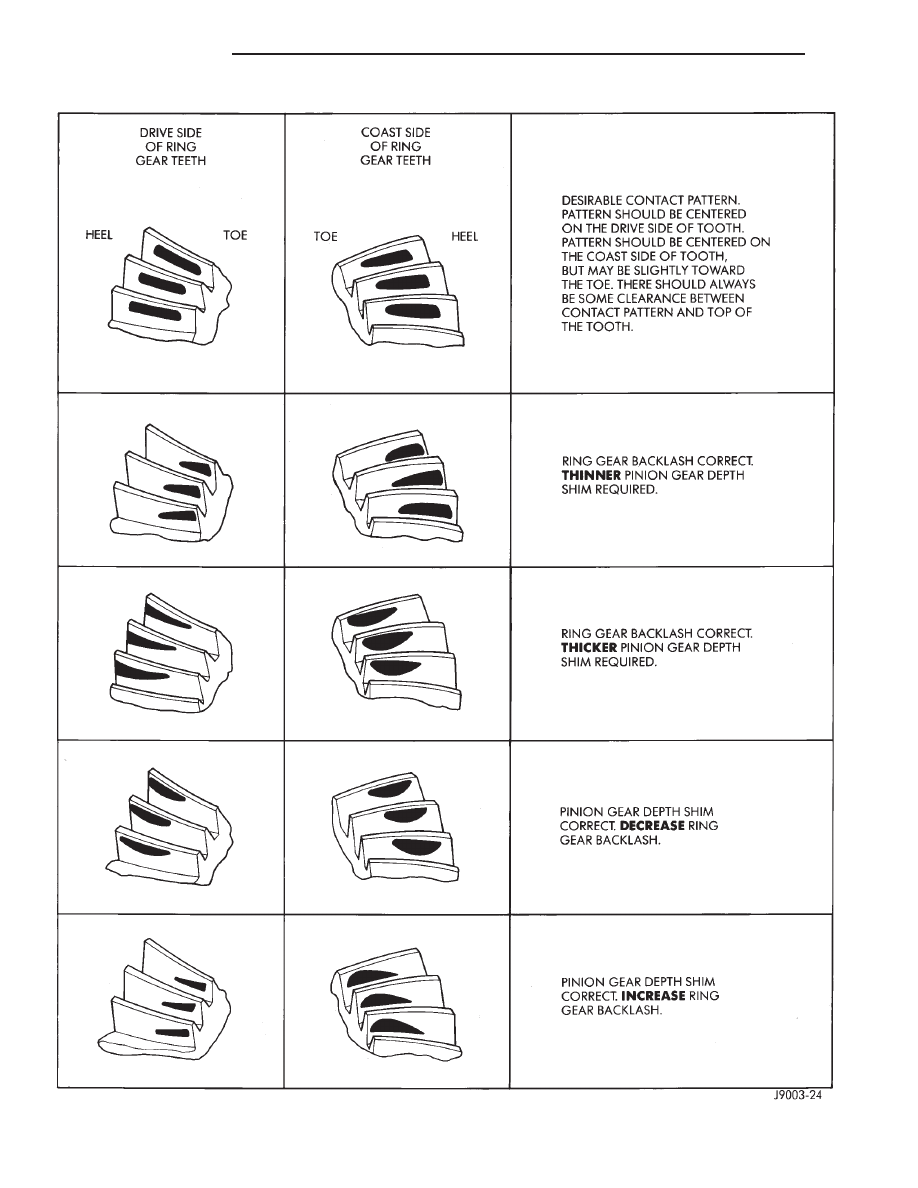

Fig. 79 Gear Tooth Contact Patterns

3 - 98

194 RBI AXLE

XJ

ADJUSTMENTS (Continued)

SPECIFICATIONS

194 RBI AXLE

DESCRIPTION

SPECIFICATION

Axle Type . . . . . . . . . . . . . . . Semi–Floating Hypoid
Lubricant . . . . . . . . SAE Thermally Stable 80W–90
Lubricant Trailer Tow . . . . . . . Synthetic 75W–140
Lube Capacity . . . . . . . . . . . . . . . 1.66 L (3.50 pts.)
Friction Modifier . . . . . . . . . . . . . 0.12 L (3.50 ozs.)
Axle Ratios . . . . . . . . . . . . . . . . . . . 3.07, 3.55, 3.73
Differential Bearing Preload . . . 0.1 mm (0.008 in.)
Differential Side Gear Clearance . . . . . . 0–0.15 mm

(0–0.006 in.)

Ring Gear Diameter . . . . . . . . . 19.2 cm (7.562 in.)
Ring Gear Backlash . . 0–0.15 mm (0.005–0.008 in.)
Pinion Std. Depth . . . . . . . . . . 96.85 mm (3.813 in.)
Pinion Bearing Preload-Original

Bearings . . . . . . . . . . . . 1–2 N·m (10–20 in. lbs.)

Pinion Bearing Preload-New Bearings . . 1.5–4 N·m

(15–35 in. lbs.)

194 RBI AXLE

DESCRIPTION

TORQUE

Bolt, Diff. Cover . . . . . . . . . . . . 41 N·m (30 ft. lbs.)
Bolt, Bearing Cap . . . . . . . . . . . 77 N·m (57 ft. lbs.)
Nut, Pinion . . . . . . . 271–474 N·m (200–350 ft. lbs.)
Screw, Pinion Mate Shaft Lock . . . . . . . . 16.25 N·m

(12 ft. lbs.)

Bolt, Ring Gear . . . . . . 95–122 N·m (70–90 ft. lbs.)
Bolt, RWAL/ABS Sensor . . . . . . . 8 N·m (70 in. lbs.)

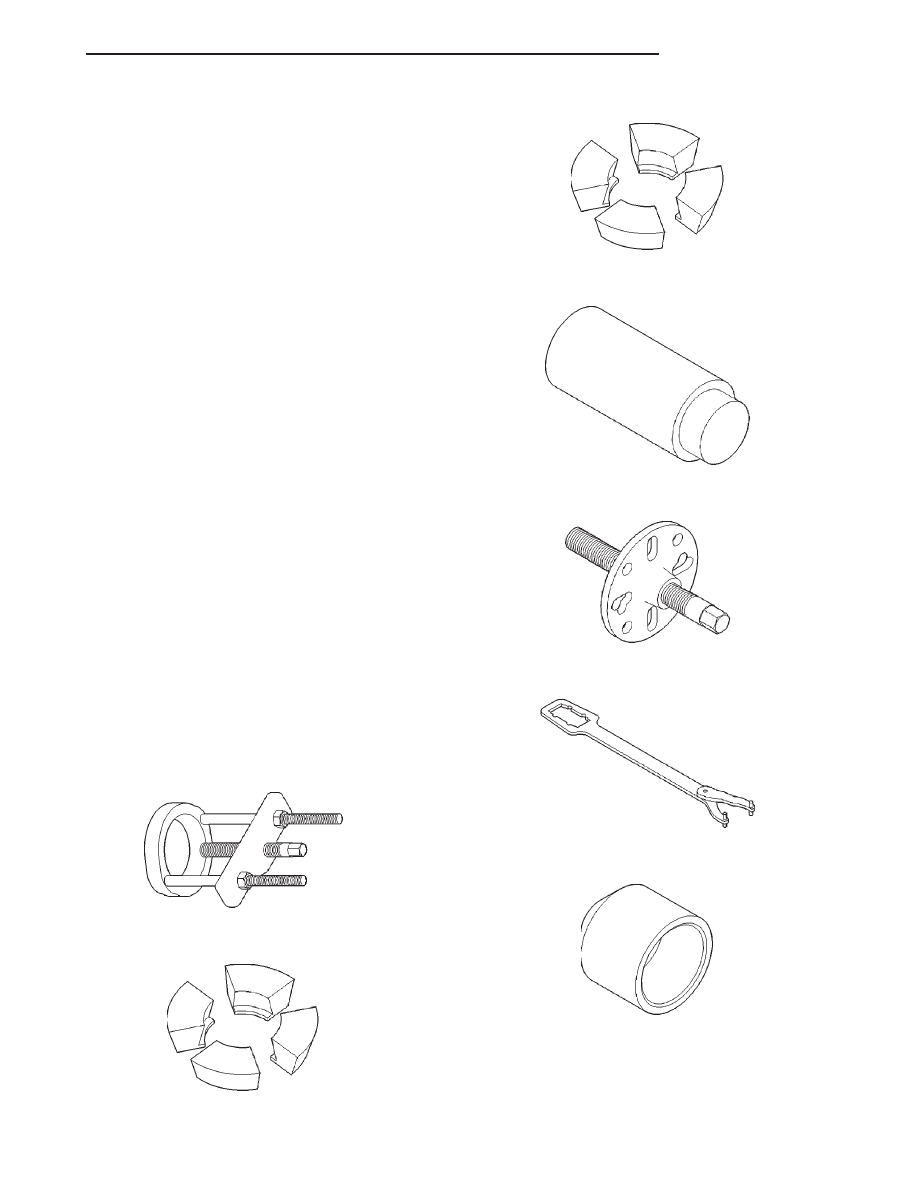

SPECIAL TOOLS

194 RBI AXLE

Puller—C-293-PA

Adapter—C-293-39

Adapter—C-293-40

Plug—SP-3289

Puller—C-452

Wrench—C-3281

Installer—C-3972-A

XJ

194 RBI AXLE

3 - 99

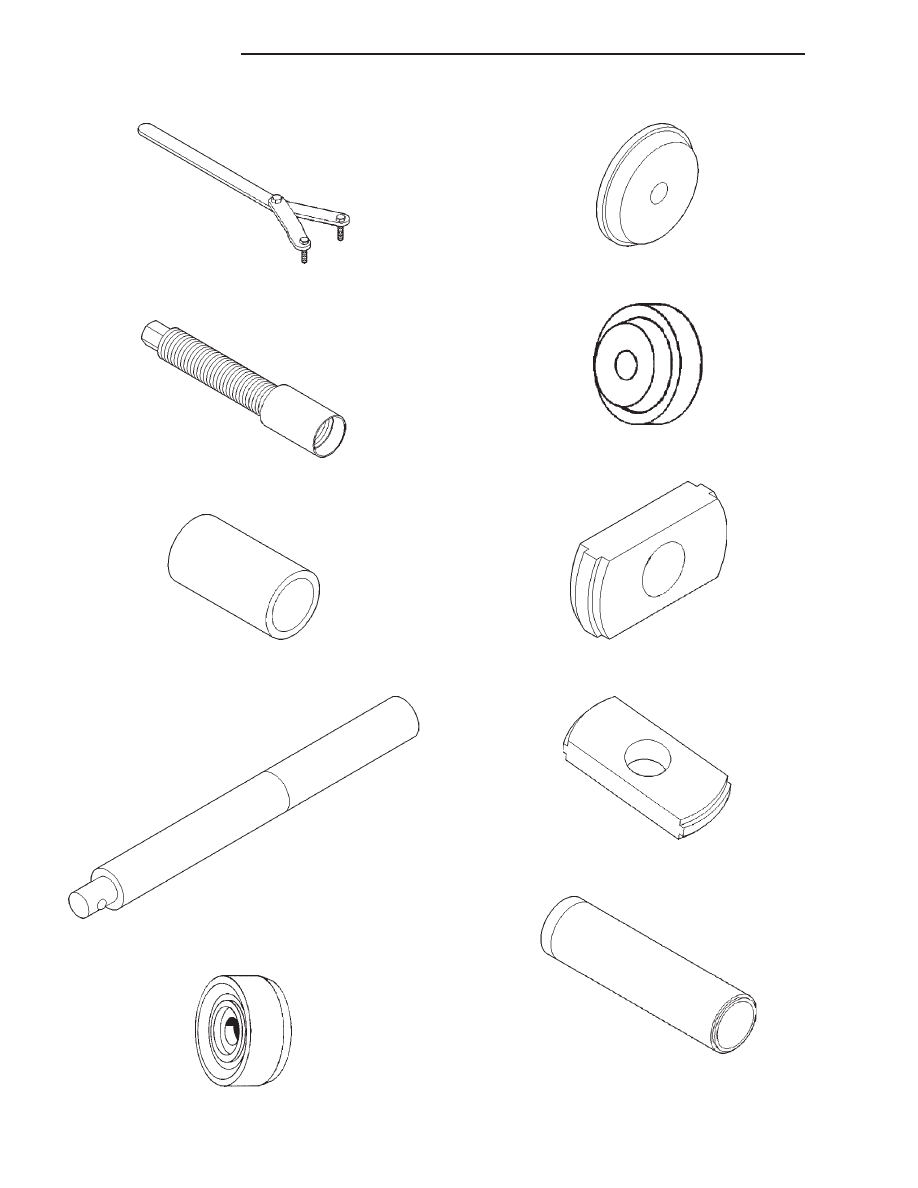

Spanner—6958

Installer Screw—8112

Cup—8109

Handle—C-4171

Driver—C-3716-A

Installer—D-130

Installer—D-146

Remover—C-4345

Remover—D-149

Installer—W-262

3 - 100

194 RBI AXLE

XJ

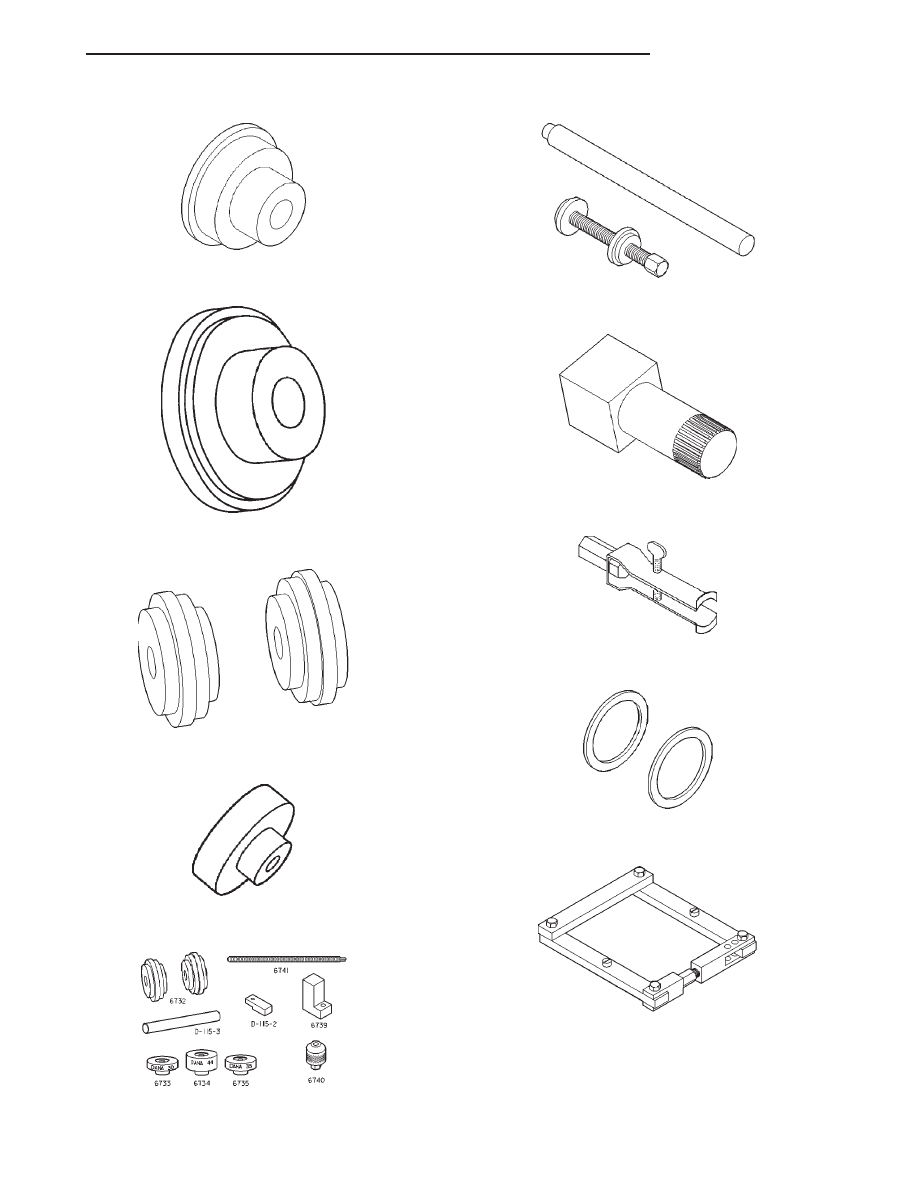

SPECIAL TOOLS (Continued)

Installer—6436

Installer—6437

Disc, Axle Arbor—6732

Gauge Block—6735

Tool Set, Pinion Depth—6774

Trac-lok Tool Set—6960

Holder—6965

Puller—7794-A

Starting Point Shim—8107

Spreader—W-129-B

XJ

194 RBI AXLE

3 - 101

SPECIAL TOOLS (Continued)
