(4) Install the axle shaft.

DIFFERENTIAL

REMOVAL

(1) Raise and support vehicle.
(2) Remove the lubricant fill hole plug from the

differential housing cover.

(3) Remove the differential housing cover and

allow fluid to drain.

(4) Remove axle shafts.
(5) Note the installation reference letters stamped

on the bearing caps and housing machined sealing
surface (Fig. 23).

(6) Loosen the differential bearing cap bolts.
(7) Position Spreader W–129–B, utilizing some

items from Adapter set 6987, with the tool dowel pins
seated in the locating holes (Fig. 24). Install the hold-
down clamps and tighten the tool turnbuckle finger–
tight.

(8) Install a Pilot Stud C-3288-B at the left side of

the differential housing. Attach Dial Indicator C-3339
to pilot stud. Load the indicator plunger against the
opposite side of the housing (Fig. 25) and zero the
indicator.

CAUTION: Do not spread over 0.38 mm (0.015 in). If
the housing is over–spread, it could be distorted or
damaged.

(9) Spread the housing enough to remove the dif-

ferential case from the housing. Measure the dis-
tance with the dial indicator (Fig. 26).

(10) Remove the dial indicator.
(11) While holding the differential case in position,

remove the differential bearing cap bolts and caps.

(12) Remove the differential from the housing.

Ensure that the differential bearing cups remain in
position on the differential bearings (Fig. 27).

(13) Mark or tag the differential bearing cups to

indicate which side of the differential they were
removed from.

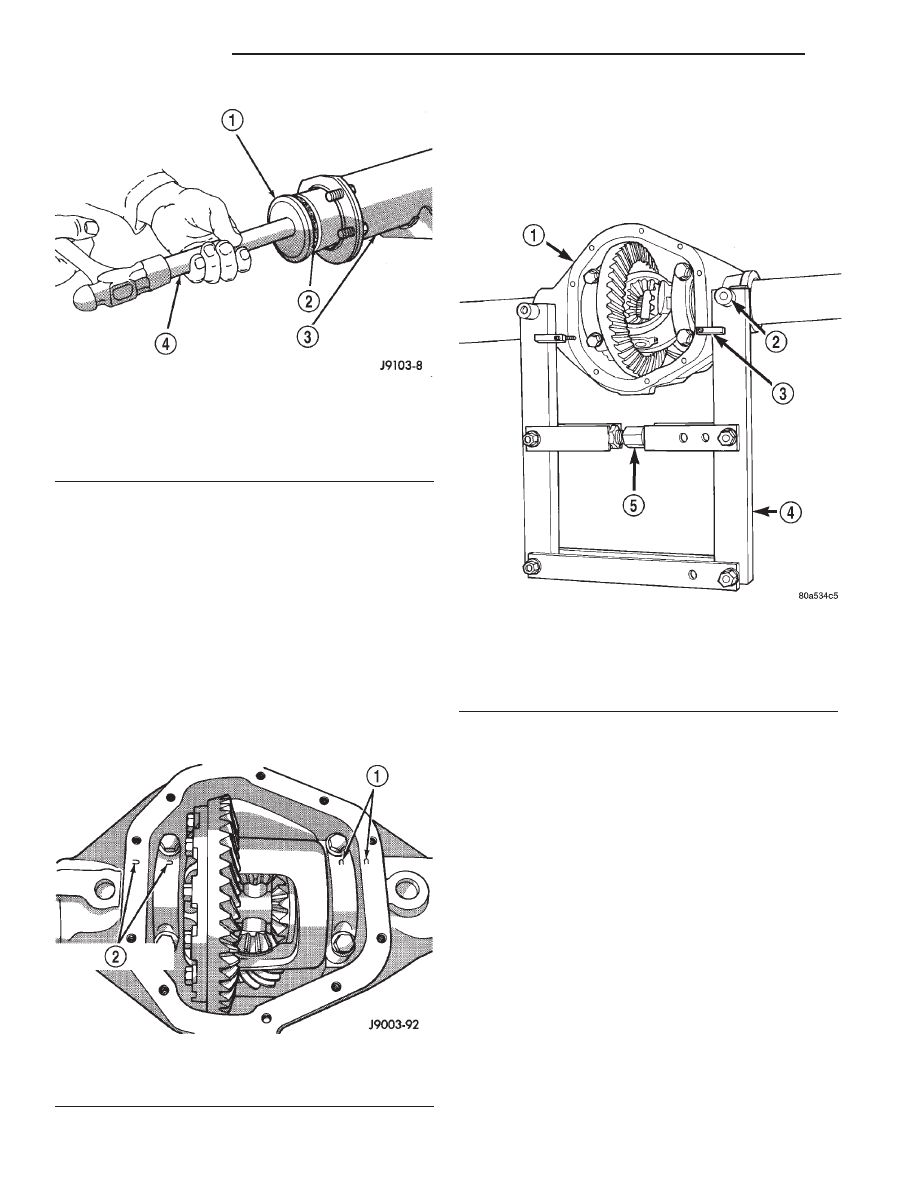

Fig. 22 Axle Shaft Seal Installation

1 – SPECIAL TOOL 6437
2 – SEAL
3 – AXLE SHAFT TUBE
4 – SPECIAL TOOL C-4171

Fig. 23 Bearing Cap Identification

1 – INSTALLATION REFERENCE LETTERS
2 – INSTALLATION REFERENCE LETTERS

Fig. 24 Install Axle Housing Spreader

1 – AXLE HOUSING
2 – DOWEL
3 – SAFETY HOLD DOWN
4 – SPECIAL TOOL W-129–B
5 – TURNBUCKLE

3 - 78

194 RBI AXLE

XJ

REMOVAL AND INSTALLATION (Continued)

(14) Retrieve differential case preload shims from

axle housing. Mark or tag the differential case pre-
load shims to indicate which side of the differential
they were removed from.

(15) Remove spreader from housing.

INSTALLATION

If replacement differential bearings or differential

case are being installed, differential side bearing
shim requirements may change. Refer to the Differ-
ential Bearing Preload and Gear Backlash proce-
dures in this section to determine the proper shim
selection.

(1) Position Spreader W–129–B, utilizing some items

from Adapter set 6987, with the tool dowel pins seated
in the locating holes (Fig. 28). Install the holddown
clamps and tighten the tool turnbuckle finger–tight.

(2) Install a Pilot Stud C-3288-B at the left side of

the differential housing. Attach Dial Indicator C-3339
to pilot stud. Load the indicator plunger against the
opposite side of the housing (Fig. 25) and zero the
indicator.

CAUTION: Do not spread over 0.38 mm (0.015 in). If
the housing is over–spread, it could be distorted or
damaged.

(3) Spread the housing enough to install the case

in the housing. Measure the distance with the dial
indicator (Fig. 26).

(4) Remove the dial indicator.
(5) Install differential case in the housing. Ensure

that the differential bearing cups remain in position
on the differential bearings and that the preload
shims remain between the face of the bearing cup
and the housing. Tap the differential case to ensure
the bearings cups and shims are fully seated in the
housing.

(6) Install the bearing caps at their original loca-

tions (Fig. 29).

(7) Loosely install differential bearing cap bolts.
(8) Remove axle housing spreader.

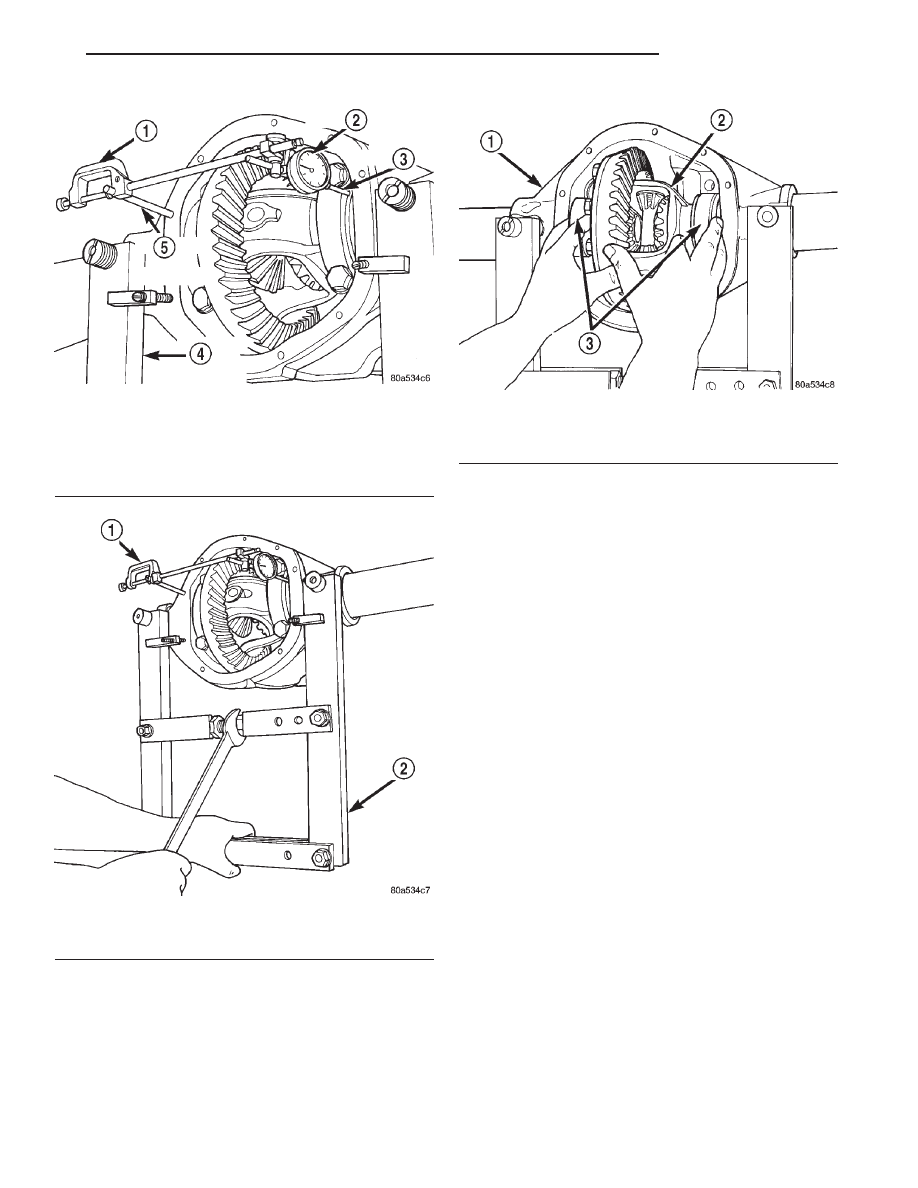

Fig. 25 Install Dial Indicator

1 – SPECIAL TOOLC-3339
2 – DIAL INDICATOR
3 – LEVER ADAPTER
4 – SPECIAL TOOL W-129–B
5 – SPECIAL TOOL C-3288–B

Fig. 26 Spread Axle Housing

1 – SPECIAL TOOL C-3339
2 – SPECIAL TOOL W-129–B

Fig. 27 Differential Case Removal

1 – AXLE HOUSING
2 – DIFFERENTIAL CASE
3 – BEARING CUPS

XJ

194 RBI AXLE

3 - 79

REMOVAL AND INSTALLATION (Continued)

(9) Tighten the bearing cap bolts to 77 N·m (57 ft.

lbs.) torque.

(10) Install the axle shafts.

DIFFERENTIAL SIDE BEARINGS

REMOVAL

(1) Remove differential from axle housing.

(2) Remove the bearings from the differential case

with Puller/Press C-293-PA, C-293-39 Blocks, and
Plug SP-3289 (Fig. 30).

INSTALLATION

(1) Using

tool

C-3716-A with

handle

C-4171,

install differential side bearings (Fig. 31).

(2) Install differential in axle housing.

RING GEAR

NOTE: The ring gear and pinion are serviced as a
matched set. Do not replace the ring gear without
replacing the pinion.

REMOVAL

(1) Remove differential from axle housing.
(2) Place differential case in a suitable vise with

soft metal jaw protectors. (Fig. 32)

(3) Remove bolts holding ring gear to differential

case.

(4) Using a soft hammer, drive ring gear from dif-

ferential case (Fig. 32).

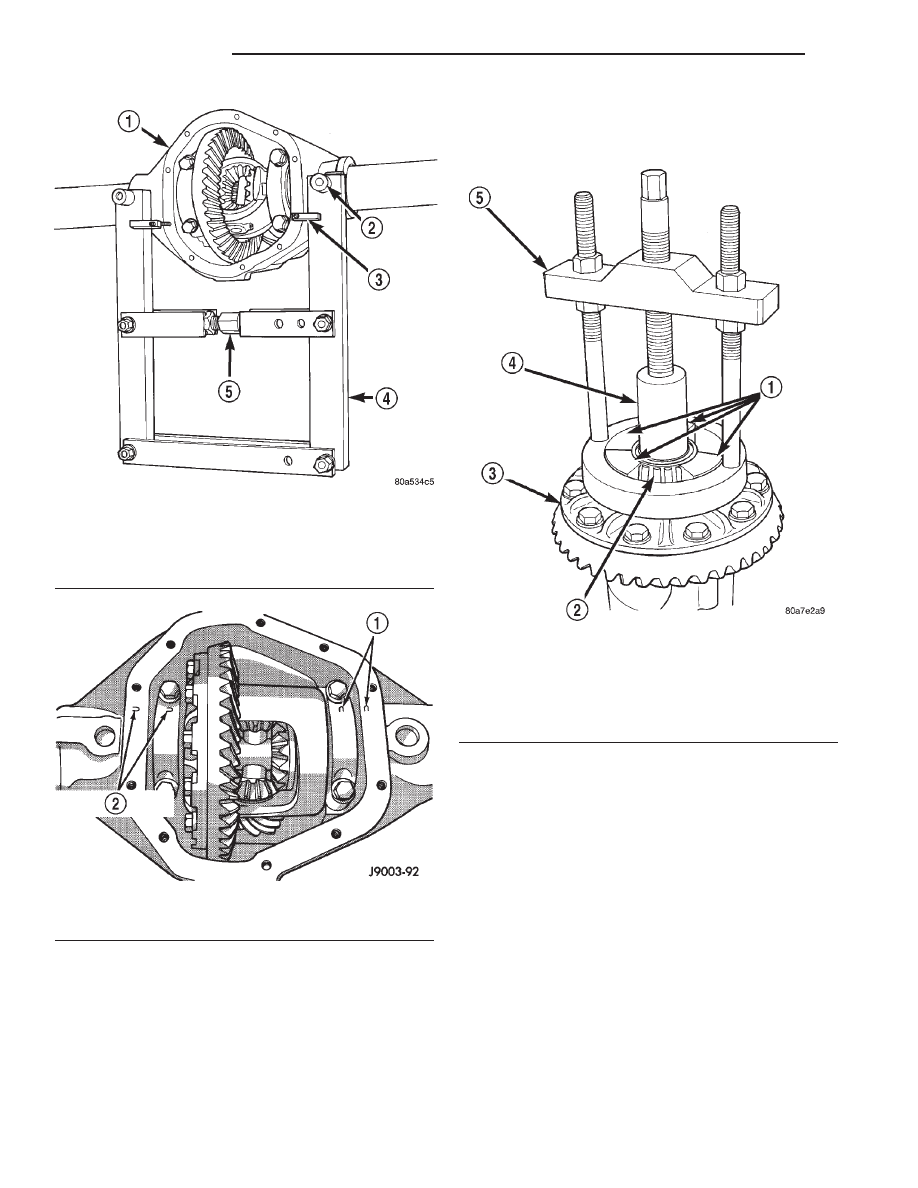

Fig. 28 Install Axle Housing Spreader

1 – AXLE HOUSING
2 – DOWEL
3 – SAFETY HOLD DOWN
4 – SPECIAL TOOL W-129–B
5 – TURNBUCKLE

Fig. 29 Differential Bearing Cap Reference Letters

1 – INSTALLATION REFERENCE LETTERS
2 – INSTALLATION REFERENCE LETTERS

Fig. 30 Differential Bearing Removal

1 – SPECIAL TOOL C-293–39
2 – BEARING
3 – DIFFERENTIAL
4 – SPECIAL TOOL SP-3289
5 – SPECIAL TOOL C-293–PA

3 - 80

194 RBI AXLE

XJ

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

CAUTION: Do not reuse the bolts that held the ring
gear to the differential case. The bolts can fracture
causing extensive damage.

(1) Invert the differential case and start two ring

gear bolts. This will provide case-to-ring gear bolt
hole alignment.

(2) Invert the differential case in the vise.
(3) Install new ring gear bolts and alternately

tighten to 95–122 N·m (70–90 ft. lbs.) torque (Fig.
33).

(4) Install differential in axle housing and verify

gear mesh and contact pattern.

PINION GEAR

The ring and pinion gears are serviced in a

matched set. Do not replace the pinion gear without
replacing the ring gear.

REMOVAL

(1) Remove differential from the axle housing.
(2) Mark pinion yoke and propeller shaft for

installation alignment.

(3) Disconnect propeller shaft from pinion yoke.

Using suitable wire, tie propeller shaft to underbody.

(4) Using Holder 6958 to hold yoke, remove the

pinion yoke nut and washer.

(5) Using Remover C–452 and Wrench C–3281,

remove the pinion yoke from pinion shaft (Fig. 34).

(6) Remove the pinion gear from housing (Fig. 35).

Catch the pinion with your hand to prevent it from
falling and being damaged.

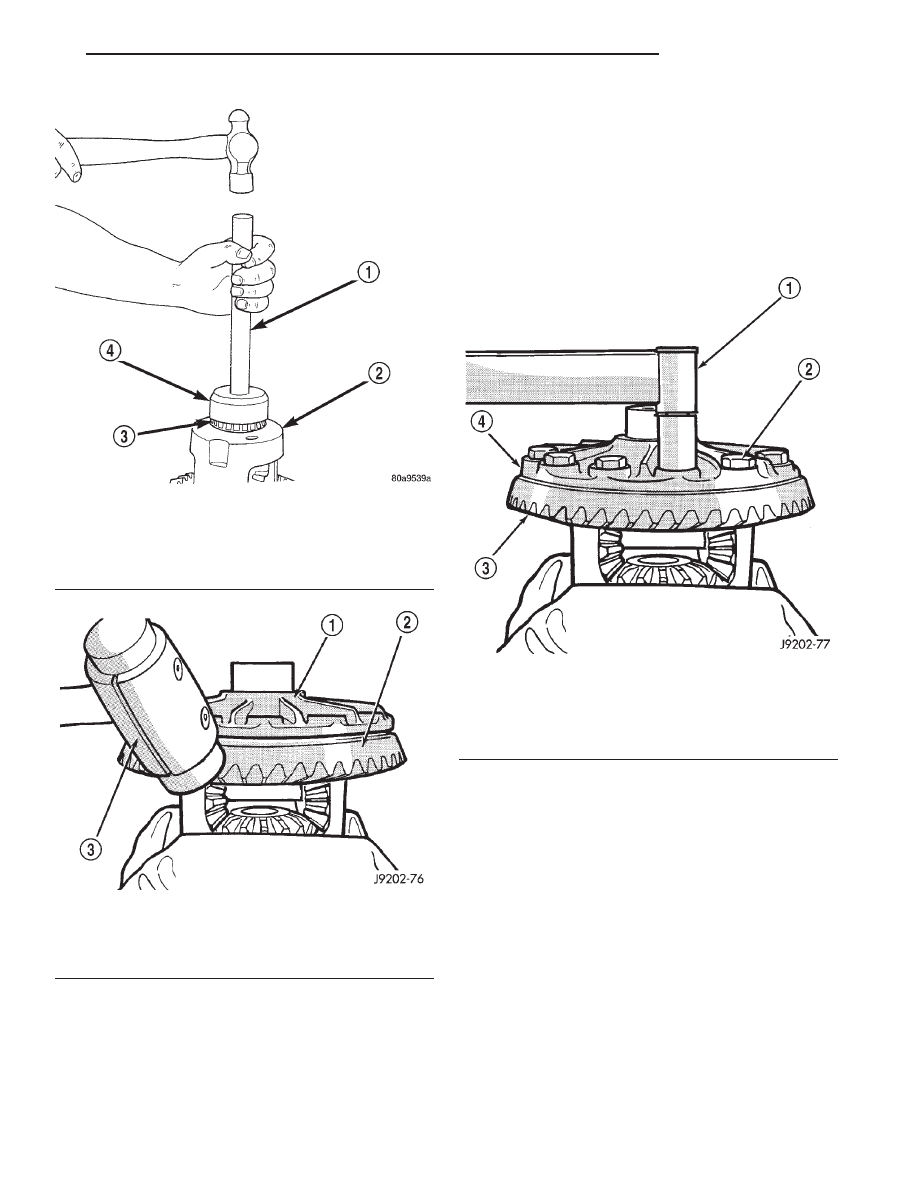

Fig. 31 Install Differential Side Bearings

1 – HANDLE C-4171
2 – DIFFERENTIAL
3 – BEARING
4 – TOOL C-3716–A

Fig. 32 Ring Gear Removal

1 – CASE
2 – RING GEAR
3 – RAWHIDE HAMMER

Fig. 33 Ring Gear Bolt Installation

1 – TORQUE WRENCH
2 – RING GEAR BOLT
3 – RING GEAR
4 – CASE
