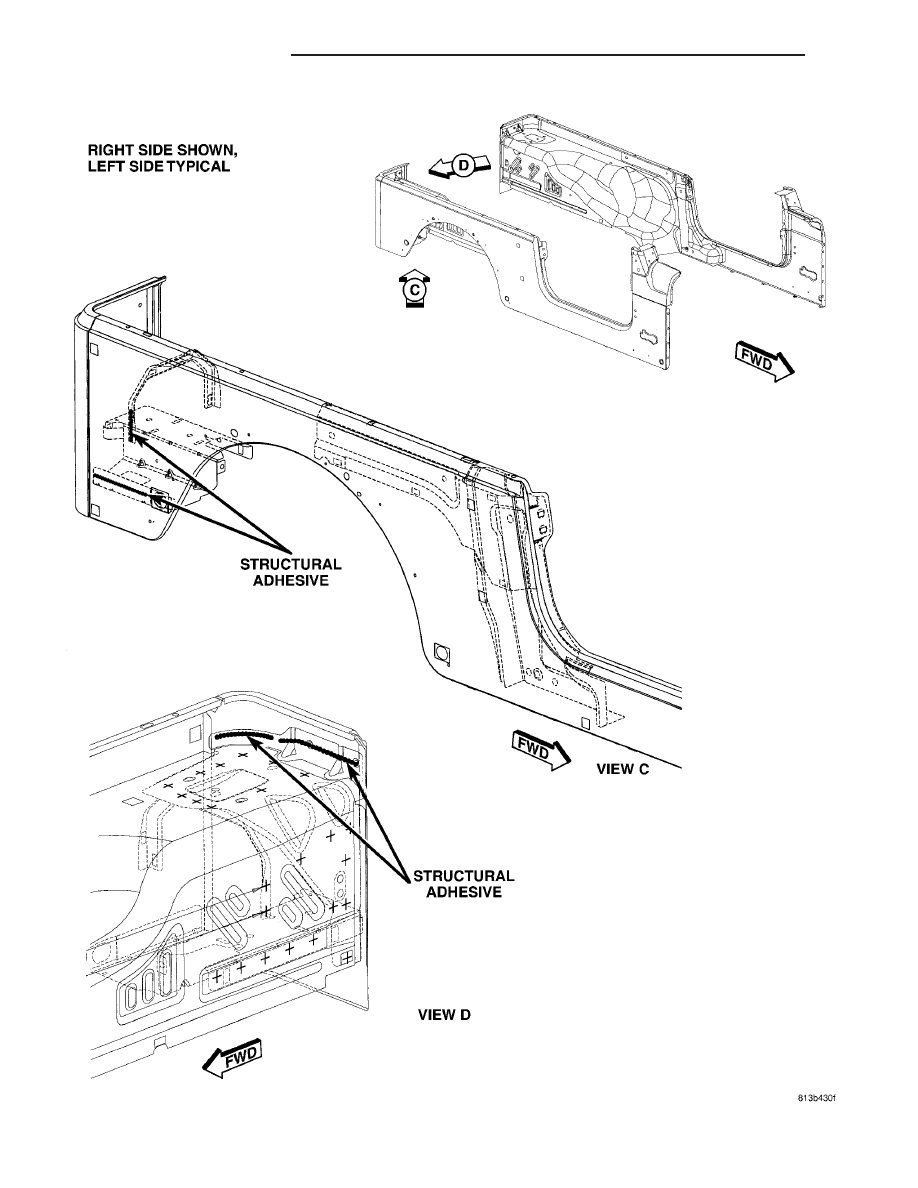

Fig. 37 BODY SIDE COMPLETE LWB

23 - 122

BODY STRUCTURE

TJ

STRUCTURAL ADHESIVE LOCATIONS (Continued)

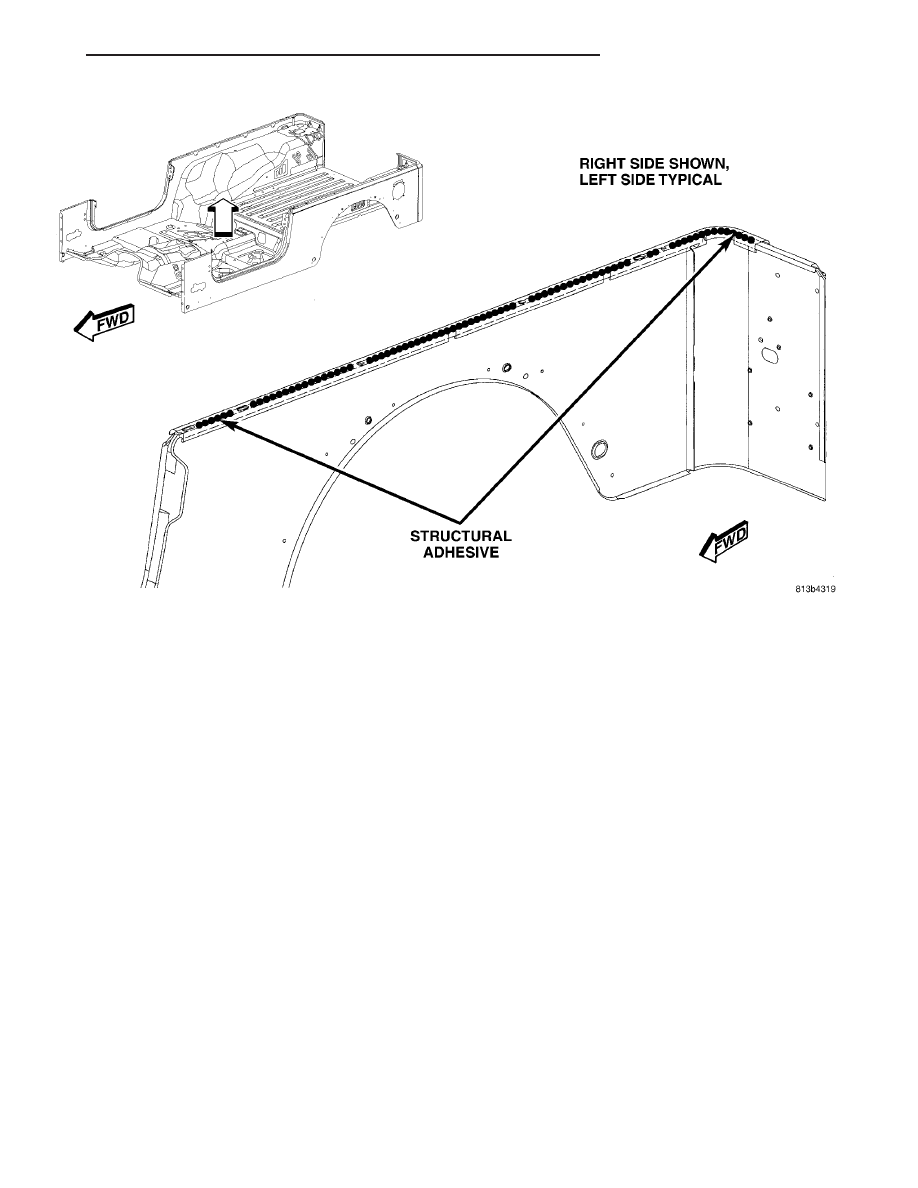

Fig. 38 BODY COMPLETE LWB

TJ

BODY STRUCTURE

23 - 123

STRUCTURAL ADHESIVE LOCATIONS (Continued)

WELD LOCATIONS

SPECIFICATIONS

WELD LOCATIONS

DESCRIPTION

FIGURE

CROSSMEMBERS/STRAINERS

39

FRONT FLOOR PAN (1 OF 3)

40

FRONT FLOOR PAN (2 OF 3)

41

FRONT FLOOR PAN (3 OF 3)

42

REAR FLOOR PAN (1 OF 2)

43

REAR FLOOR PAN (2 OF 2)

44

DASH PANEL - LEFT HAND DRIVE

45

COWL ASSEMBLY - LEFT HAND DRIVE (1 OF 3)

46

COWL ASSEMBLY - LEFT HAND DRIVE (2 OF 3)

47

COWL ASSEMBLY - LEFT HAND DRIVE (3 OF 3)

48

DASH COWL ASSEMBLY - LEFT HAND DRIVE

49

WINDSHIELD FRAME

50

DASH PANEL - RIGHT HAND DRIVE

51

COWL ASSEMBLY - RIGHT HAND DRIVE (1 OF 3)

52

COWL ASSEMBLY - RIGHT HAND DRIVE (2 OF 3)

53

COWL ASSEMBLY - RIGHT HAND DRIVE (3 OF 3)

54

DASH COWL ASSEMBLY - RIGHT HAND DRIVE

55

BODY SIDE ASSEMBLY

56

WHEELHOUSE ASSEMBLY

57

SPORT BAR ASSEMBLY (ROLL BAR)

58

HALF DOOR ASSEMBLY

59

FULL DOOR ASSEMBLY (1 OF 2)

60

FULL DOOR ASSEMBLY (2 OF 2)

61

FRONT FENDER ASSEMBLY

62

HOOD ASSEMBLY

63

TAILGATE ASSEMBLY

64

RADIATOR GUARD ASSEMBLY

65

DASH, COWL AND FLOOR ASSEMBLY - LEFT HAND DRIVE

66

DASH, COWL AND FLOOR ASSEMBLY - RIGHT HAND DRIVE

67

FRONT AND REAR FLOOR PAN

68

BODY SIDE (1 OF 2)

69

BODY SIDE (2 OF 2)

70

BODY COMPLETE (1 OF 4)

71

BODY COMPLETE (2 OF 4)

72

BODY COMPLETE (3 OF 4)

73

BODY COMPLETE (4 OF 4)

74

BODY COMPLETE LONG WHEEL BASE (LWB) (1 OF 3)

75

23 - 124

BODY STRUCTURE

TJ

DESCRIPTION

FIGURE

BODY COMPLETE LWB (2 OF 3)

76

BODY COMPLETE LWB (3 OF 3

77

REAR FLOOR LWB (1 OF 3)

78

REAR FLOOR LWB (2 OF 3)

79

REAR FLOOR LWB (3 OF 3)

80

UNDERBODY COMPLETE LWB (1 OF 3)

81

UNDERBODY COMPLETE LWB (2 OF 3)

82

UNDERBODY COMPLETE LWB (3 OF 3)

83

BODY SIDE COMPLETE LWB (1 OF 2)

84

BODY SIDE COMPLETE LWB (2 OF 2)

85

BODY COMPLETE LWB (1 OF 4)

86

BODY COMPLETE LWB (2 OF 4)

87

BODY COMPLETE LWB (3 OF 4)

88

BODY COMPLETE LWB (4 OF 4)

89

TJ

BODY STRUCTURE

23 - 125

WELD LOCATIONS (Continued)
