Jeep Wrangler TJ. Manual - part 564





SEALER LOCATIONS

SPECIFICATIONS

SEALER LOCATIONS

DESCRIPTION

FIGURE

APPLICATION METHODS

8

COWL AND PLENUM

9

COWL TOP END AND PLENUM

10

COWL AND WINDSHIELD OUTER PANEL

11

INNER WHEELHOUSE

12

REAR FLOOR RISER AND OUTER BODY SEAMS

13

REAR CORNER PANEL

14

HALF DOOR

15

FULL DOOR

16

DASH COWL AND PLENUM

17

DASH, COWL AND PLENUM

18

DASH, COWL AND PLENUM

19

DASH, COWL AND PLENUM

20

DASH, COWL AND PLENUM SUPPORTS AND REINFORCEMENTS

21

DASH, COWL AND PLENUM SUPPORTS AND REINFORCEMENTS

22

FRONT FLOOR, STRAINER, REINFORCEMENT AND COWL SIDE LOWER

23

BODY SIDE APERTURE

24

WHEELHOUSE

25

COWL AND PLENUM

26

REAR FLOOR AND OUTER BODY SEAMS

27

23 - 98

BODY STRUCTURE

TJ

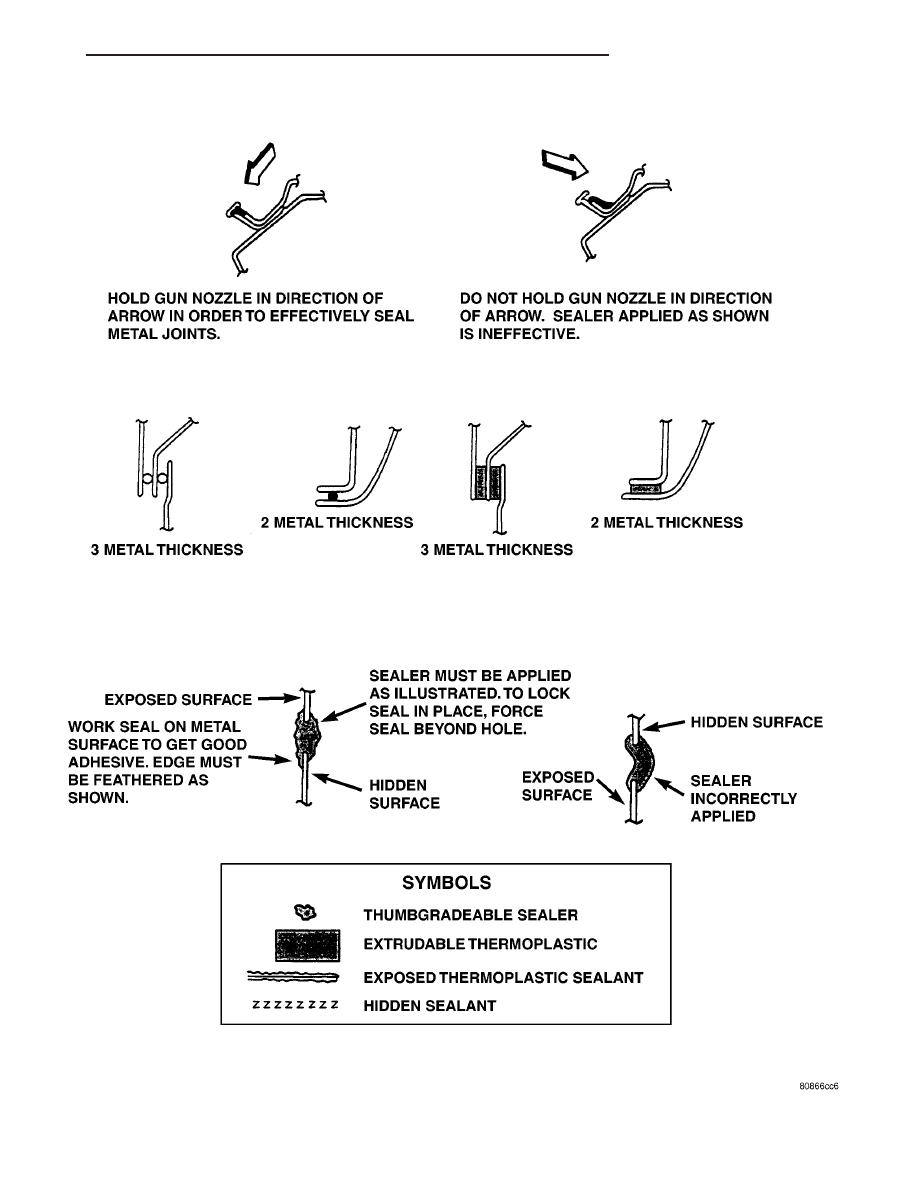

Fig. 8 APPLICATION METHODS

TJ

BODY STRUCTURE

23 - 99

SEALER LOCATIONS (Continued)

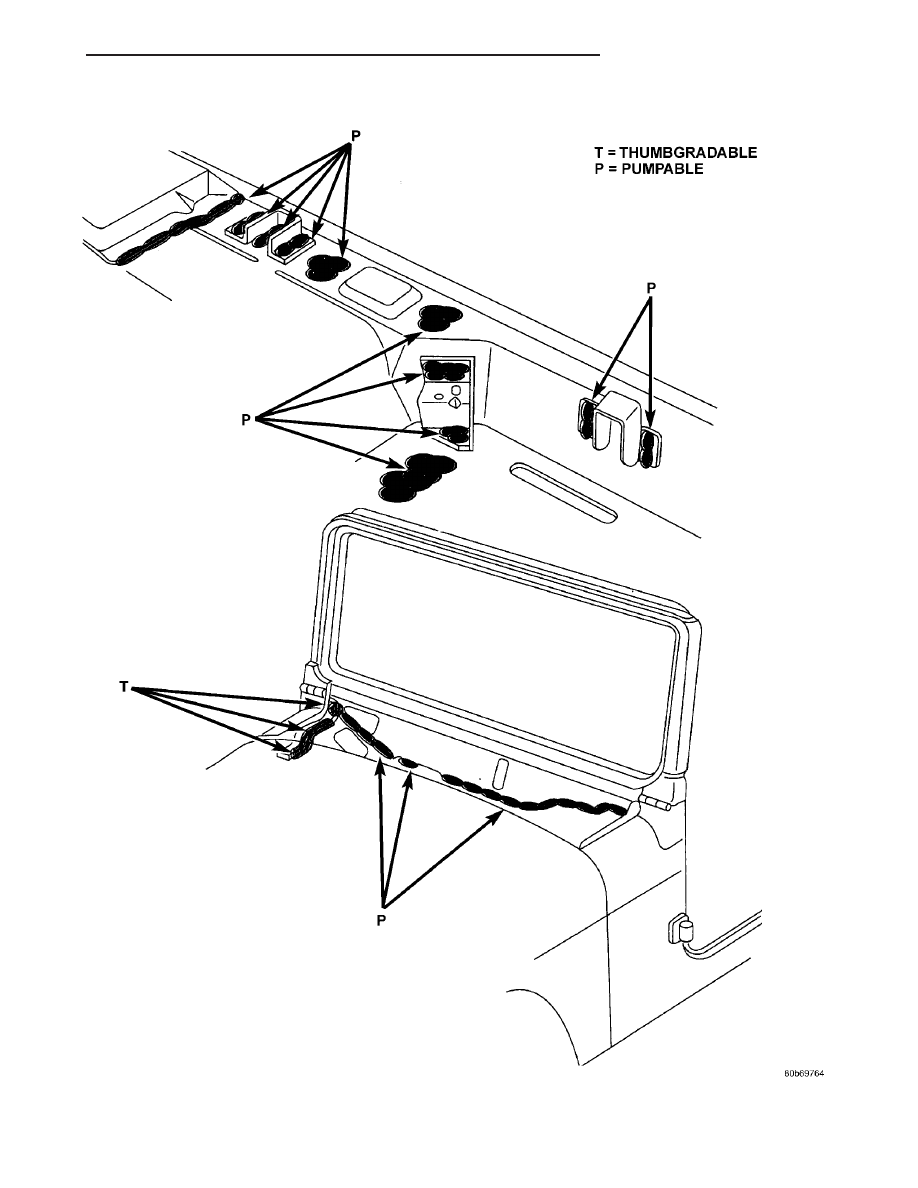

Fig. 9 COWL AND PLENUM

23 - 100

BODY STRUCTURE

TJ

SEALER LOCATIONS (Continued)

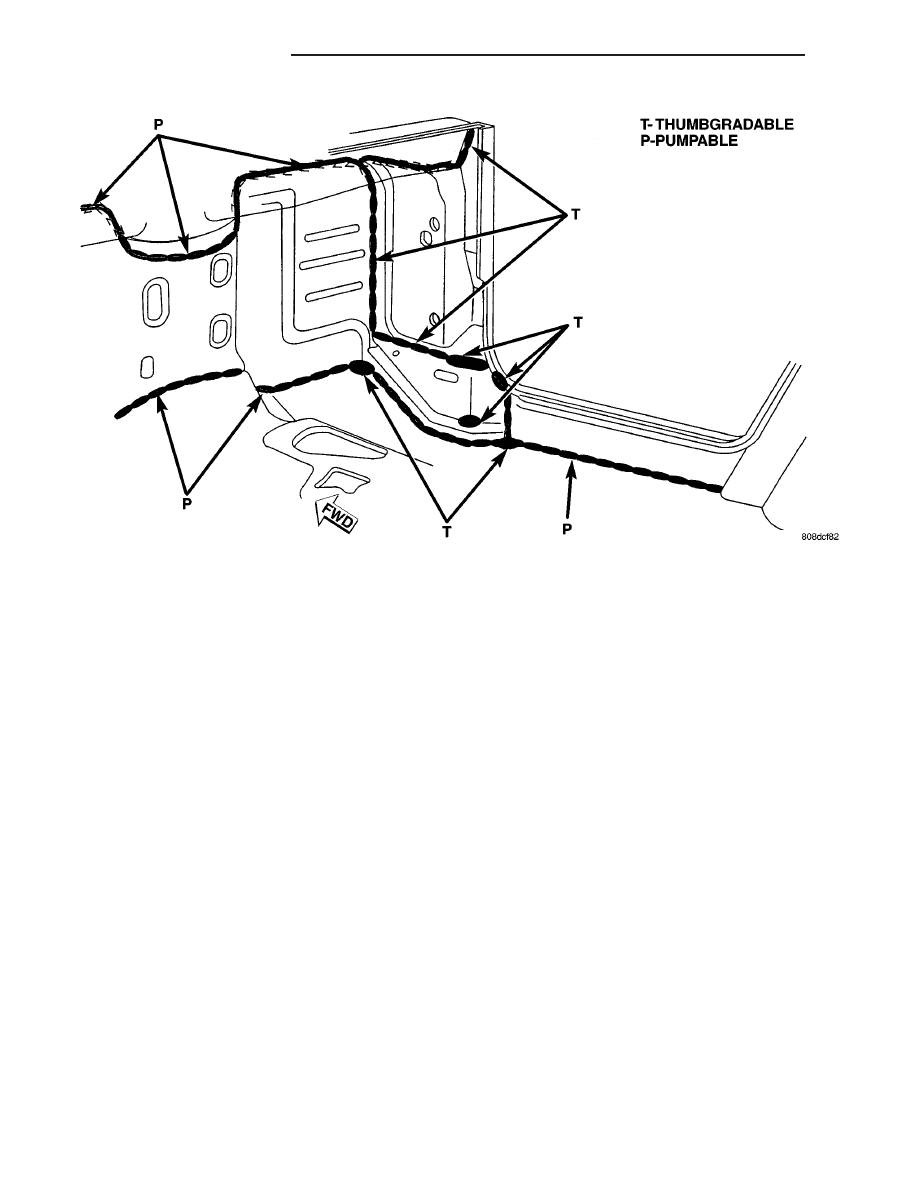

Fig. 10 COWL TOP END AND PLENUM

TJ

BODY STRUCTURE

23 - 101

SEALER LOCATIONS (Continued)
