Fig. 4 DOOR OPENING

23 - 94

BODY STRUCTURE

TJ

OPENING DIMENSIONS (Continued)

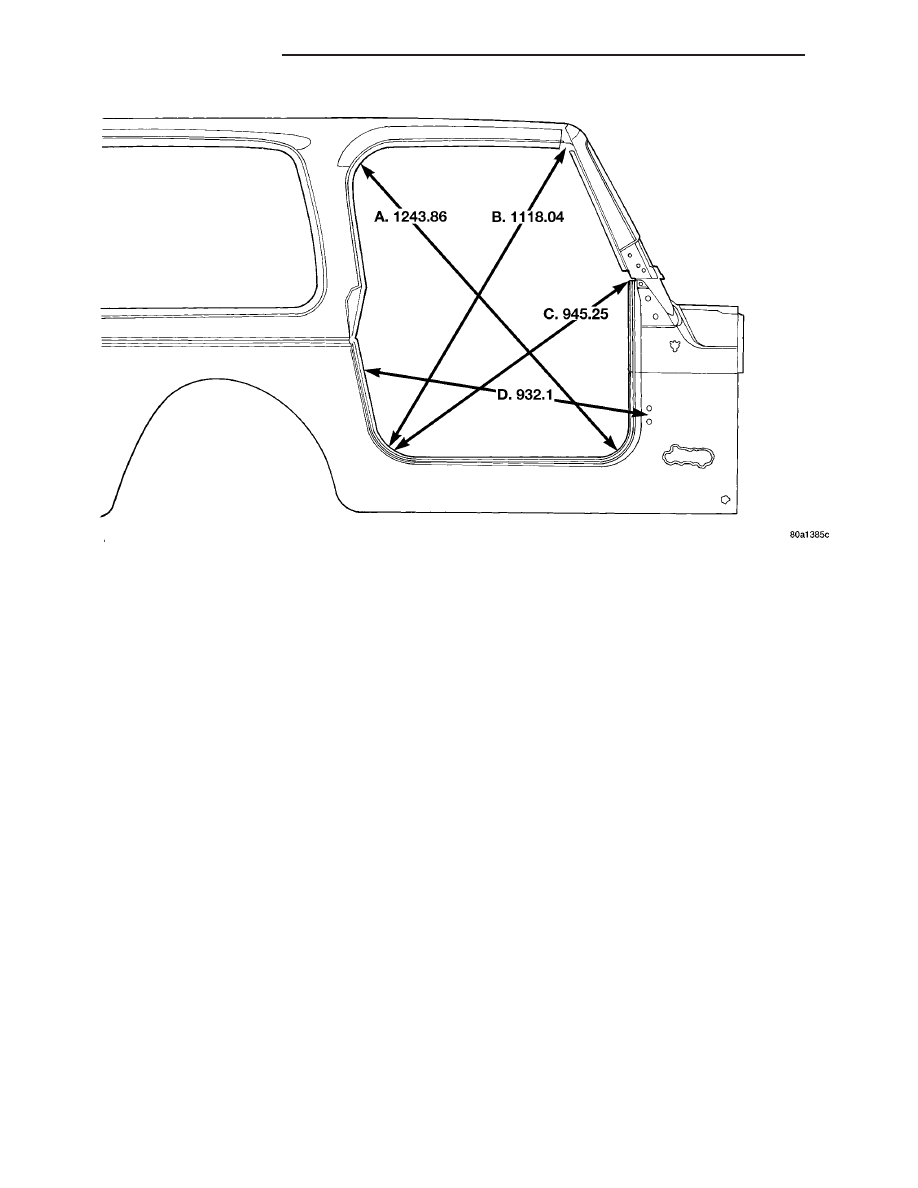

• A. Center of radius at bottom front to center of

radius at top rear.

• B. Center of door lower rear corner to center of

top of windshield frame.

• C. Center of door lower rear corner to top of

cowl.

• D. Center of door hinge mount to center of door

striker mount.

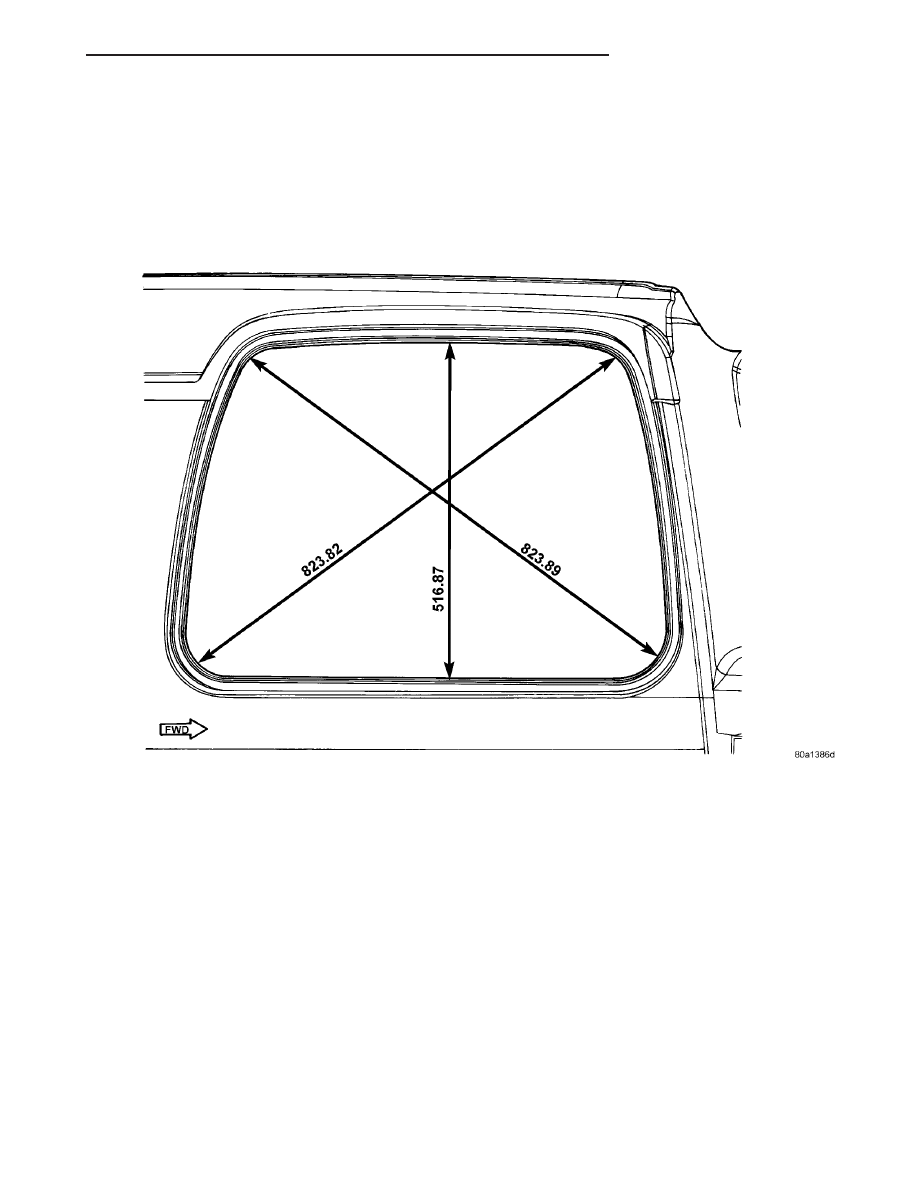

Fig. 5 QUARTER WINDOW OPENING

TJ

BODY STRUCTURE

23 - 95

OPENING DIMENSIONS (Continued)

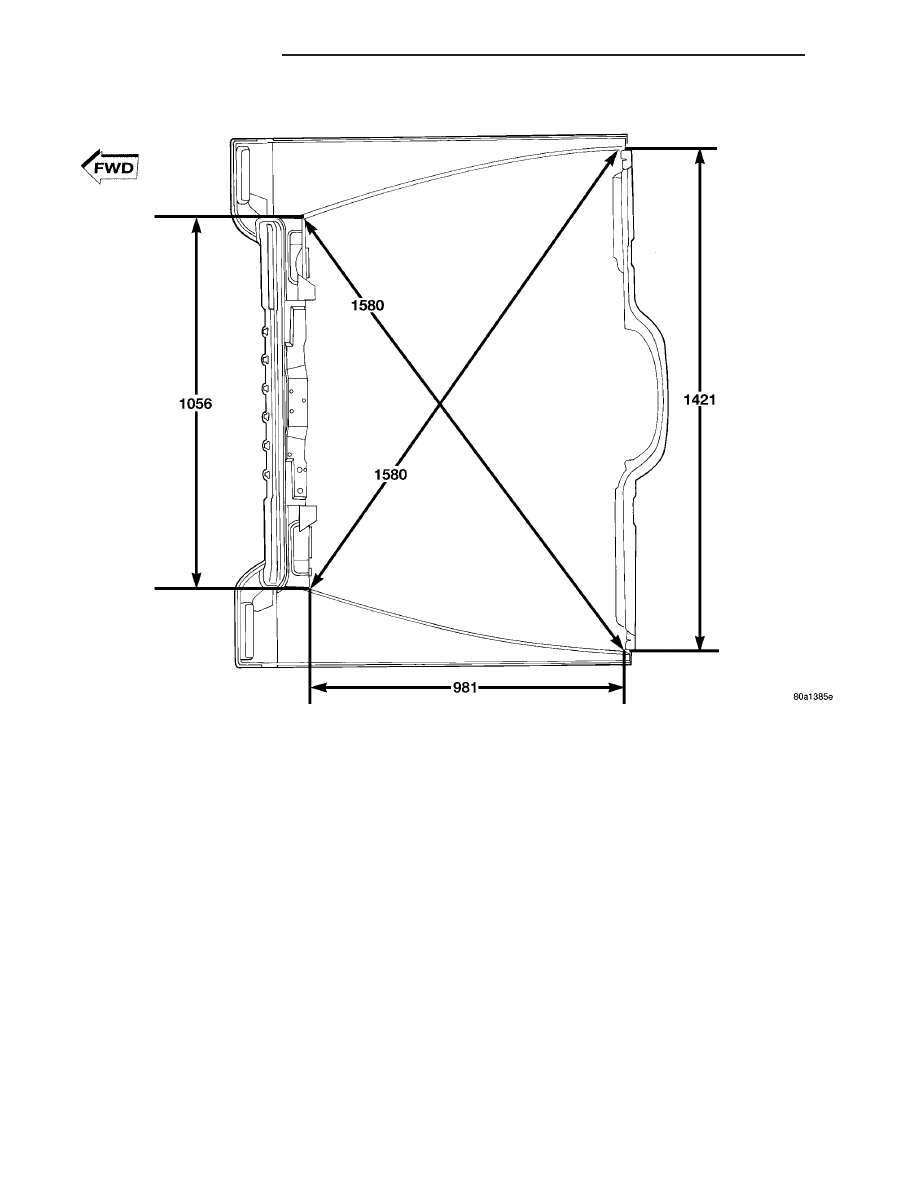

Fig. 6 ENGINE COMPARTMENT

23 - 96

BODY STRUCTURE

TJ

OPENING DIMENSIONS (Continued)

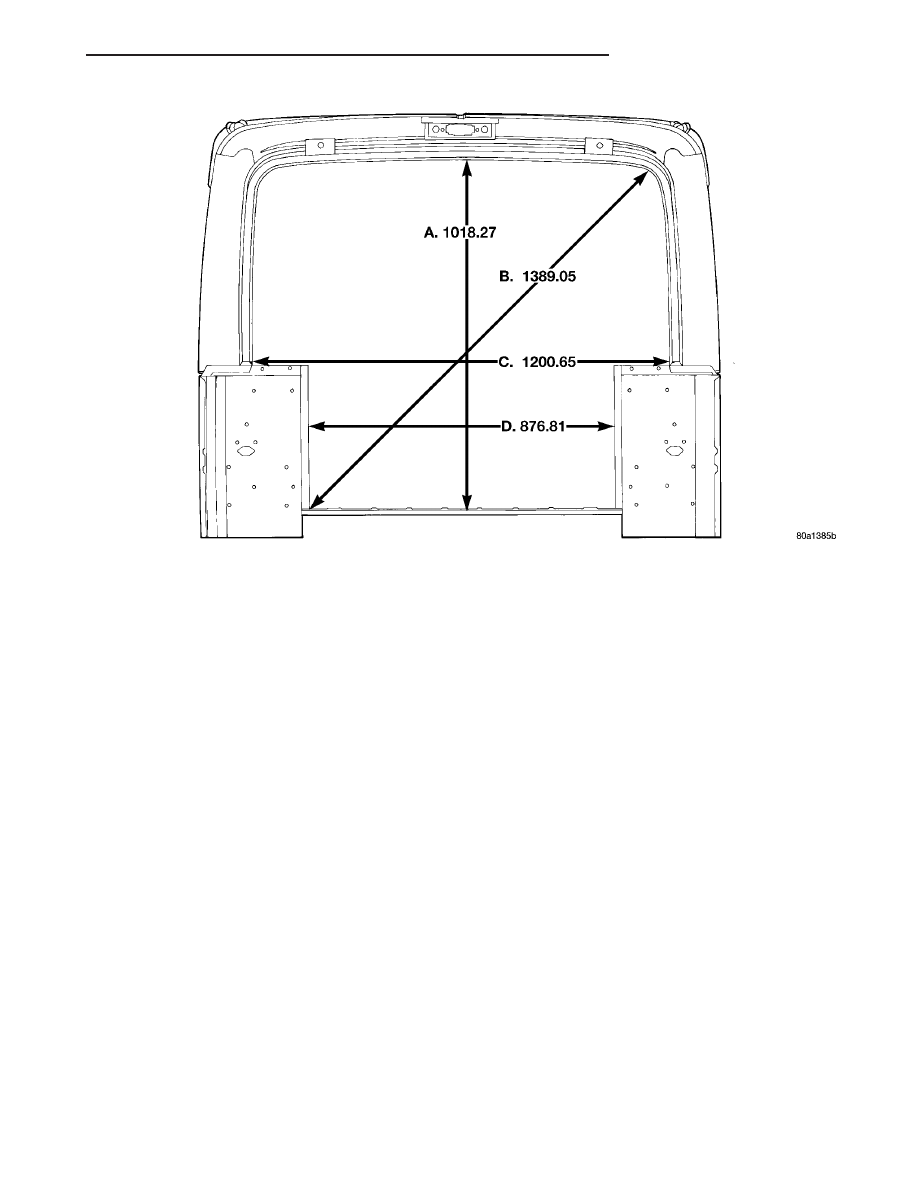

• A. Center of liftgate opening to floor.

• B. Center of radius upper corner to center of

body and floor corner.

• C. Liftgate opening distance.

• D. Tailgate opening distance.

Fig. 7 TAILGATE AND LIFTGATE OPENING

TJ

BODY STRUCTURE

23 - 97

OPENING DIMENSIONS (Continued)
