INSTALLATION

(1) Position the latch in the door.
(2) Connect the inside handle to latch rod.
(3) Install the screws attaching the latch to the

door.

(4) Position the door weatherstrip in place, apply

adhesive as necessary.

(5) Connect the outside handle to latch rod.
(6) Connect the lock knob to latch rod.
(7) Connect the lock cylinder to latch rod (Fig. 4).
(8) Install trim panel. (Refer to 23 - BODY/HALF

DOOR/TRIM PANEL - INSTALLATION)

LATCH STRIKER

REMOVAL

(1) Remove the screws attaching the striker to the

body.

(2) Separate the striker and the spacer from the

body (Fig. 6).

INSTALLATION

(1) Position the striker and the spacer on the body.
(2) Install the screws attaching the striker and

spacer to the body.

LOCK CYLINDER

REMOVAL

(1) Remove trim panel. (Refer to 23 - BODY/HALF

DOOR/TRIM PANEL - REMOVAL)

(2) Disconnect lock cylinder to latch rod (Fig. 4).
(3) Remove lock cylinder retaining clip.
(4) Remove the lock cylinder from the door.

INSTALLATION

(1) Install the lock cylinder in the door.
(2) Install lock cylinder retaining clip.
(3) Connect lock cylinder to latch rod.
(4) Install trim panel. (Refer to 23 - BODY/HALF

DOOR/TRIM PANEL - INSTALLATION)

TRIM PANEL

REMOVAL

(1) Remove half door window. (Refer to 23 - BODY/

HALF DOOR/WINDOW - REMOVAL)

(2) Rotate window retainer sleeves 90°. Using a

trim stick C-4755 or equivalent, pry sleeve retainers
from door.

(3) Remove the screws attaching trim panel to

door.

(4) Using a trim stick C-4829 or equivalent,

remove push-in fasteners attaching trim panel to
door.

(5) Separate the trim panel from the door.

INSTALLATION

(1) Position the trim panel on the door.
(2) Press the push-in fasteners attaching trim

panel to door into place.

(3) Install the screws attaching trim panel to door.
(4) Position retainer sleeves into door. Rotate

retainer sleeves 90° to secure into place.

(5) Install half door window. (Refer to 23 - BODY/

HALF DOOR/WINDOW - INSTALLATION)

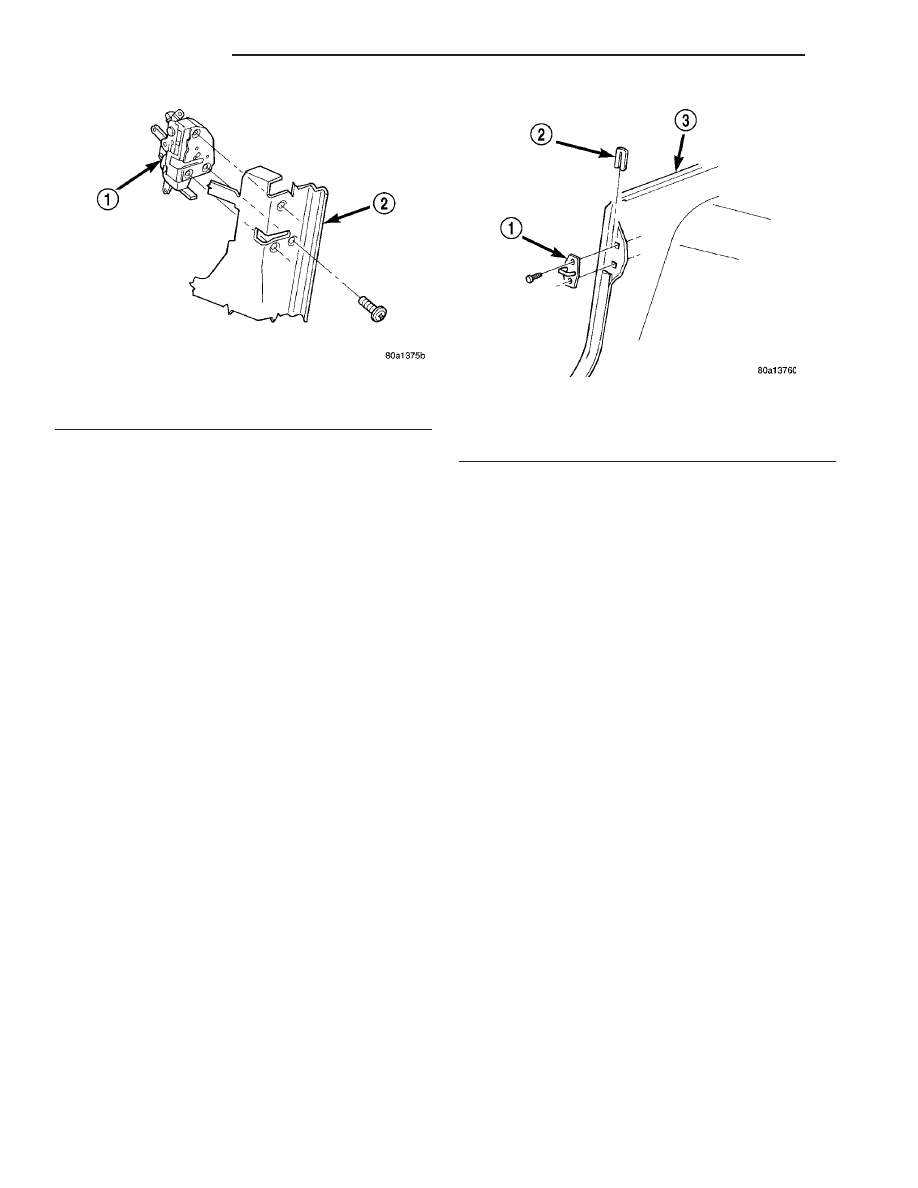

Fig. 5 DOOR LATCH

1 - LATCH
2 - HALF DOOR

Fig. 6 LATCH STRIKER

1 - STRIKER
2 - SPACER
3 - BODY

23 - 26

HALF DOOR

TJ

LATCH (Continued)

EXTERIOR

TABLE OF CONTENTS

page

page

BODY DECALS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

COWL GRILLE AND SCREEN

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

RIGHT FRONT FENDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

LEFT FRONT FENDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

RADIATOR GRILLE PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

WHEELHOUSE SPLASH SHIELD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

SIDE VIEW MIRROR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 32

WHEEL OPENING FLARE MOLDING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 32

EXHAUSTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

BODY SIDE GUARD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

SIDE STEP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

LICENSE PLATE BRACKET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

BODY DECALS

DESCRIPTION

TJ decals are durable tape decals with a adhesive

backing.

To eliminate blisters and air bubbles in a decal,

pierce them with a needle or pin. Force the trapped
air out of the hole.

A heat gun can also be used to remove small wrin-

kles and irregularities in a decal.

REMOVAL

NOTE: The key to successful decal removal is to
apply heat to area and slowly peel the decal from
panel.

(1) Clean the surface as necessary.
(2) Place a piece of masking tape above or below

the decal as a reference mark.

(3) Start at one end of the decal and apply heat

with a heat gun. Slowly peel the decal from the panel
by pulling it back. Do not pull the decal outward
from the panel.

INSTALLATION

(1) The area that will be covered by the decal must

be cleaned with an cleaning solution to remove any

residue paint. Freshly painted surfaces must be thor-
oughly dry.

(2) Clean painted surface with a commercial wax

and silicone removal solution. Wipe surface with a
clean cloth and allow to dry.

(3) Position decal and carrier on panel and hold it

in-place with pieces masking tape.

(4) Lift the bottom edge of the decal and carrier,

use the tape sections as hinges, and reverse the posi-
tion of the decal and carrier.

CAUTION: Always remove the carrier from the tape
stripe/decal, never remove the tape stripe/decal
from the carrier.

(5) Bend a corner of the carrier outward, separate

the corner of the carrier from the decal.

(6) Using the masking tape on the body panel,

align the decal.

(7) Separate the carrier from one end of the decal.
(8) Hold tape decal firmly against the panel sur-

face while separating the carrier from the decal.

(9) Inspect tape decal with reflected light to check

for defects that could have developed during the
installation process. Remove all air and/or moisture
bubbles.

TJ

EXTERIOR

23 - 27

COWL GRILLE AND SCREEN

REMOVAL

(1) Remove the wiper arms. (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WIPER

ARMS

-

REMOVAL)

CAUTION: Use masking tape or equivalent on the
wiper arm pivots to prevent damage to the cowl
grille paint.

(2) Remove the four screws at the rear of the cowl

grille.

(3) Open the hood and remove the screws that

attach the cowl grille and screen to the cowl (Fig. 1).

(4) Remove the grille and screen from the cowl.

INSTALLATION

NOTE: When installing the cowl grille, ensure the
snorkels on the cowl are positioned correctly and in
good condition. Misaligned or damaged seals may
allow water to enter the HVAC.

(1) Position the cowl screen and grille on the cowl.
(2) Install the screws that attach the grille and

screen to the cowl.

(3) Remove the tape from the wiper pivots and

install the wiper arms. (Refer to 8 - ELECTRICAL/
WIPERS/WASHERS/WIPER

ARMS

-

INSTALLA-

TION)

RIGHT FRONT FENDER

REMOVAL

(1) Remove the battery tray. (Refer to 8 - ELEC-

TRICAL/BATTERY SYSTEM/TRAY - REMOVAL)

(2) Remove the air cleaner housing.
(3) Remove the bolts attaching the Power Distribu-

tion Center (PDC) to the fender.

(4) Disengage the PDC wire harness retainers on

the battery tray and fender.

(5) Move and secure the PDC.
(6) Disengage the high pressure air conditioning

line retainer on the fender.

(7) Disengage the front end lighting wire harness

retainers on the fender.

(8) Disengage the battery temperature sensor con-

nector.

(9) Disengage the vacuum line at the reservoir

under the battery tray reinforcement bracket.

(10) Disengage the headlamp wire connector.
(11) Route the fog lamp (if equipped), park lamp

and side marker wire harness through the access
hole in the fender well.

(12) If equipped, remove the fender flare exten-

sion.

(13) Remove the bolts attaching the fender to the

cowl (Fig. 2).

(14) Remove the bolts attaching the fender to the

battery tray reinforcement bracket.

(15) Remove the bolts attaching the fender to the

grille.

(16) Separate the fender from the vehicle.

INSTALLATION

Transfer all related components. Replace harness

retainers if damaged.

(1) Position the fender on the vehicle.
(2) Install the bolts attaching the fender to the

grille.

(3) Install the bolts attaching the fender to the

battery tray reinforcement bracket.

(4) Install the bolts attaching the fender to the

cowl.

(5) If equipped, install the fender flare extension

and body side molding.

(6) Route the fog lamp (if equipped), park lamp

and side marker wire harness through the access
hole in the fender well. Seat the grommet.

(7) Engage the headlamp wire connector.
(8) Engage the battery temperature sensor connec-

tor.

(9) Engage the vacuum line at the reservoir under

the battery tray reinforcement bracket.

(10) Position the front end lighting wire harness

into the retainers on the fender. Engage the retainers
to secure.

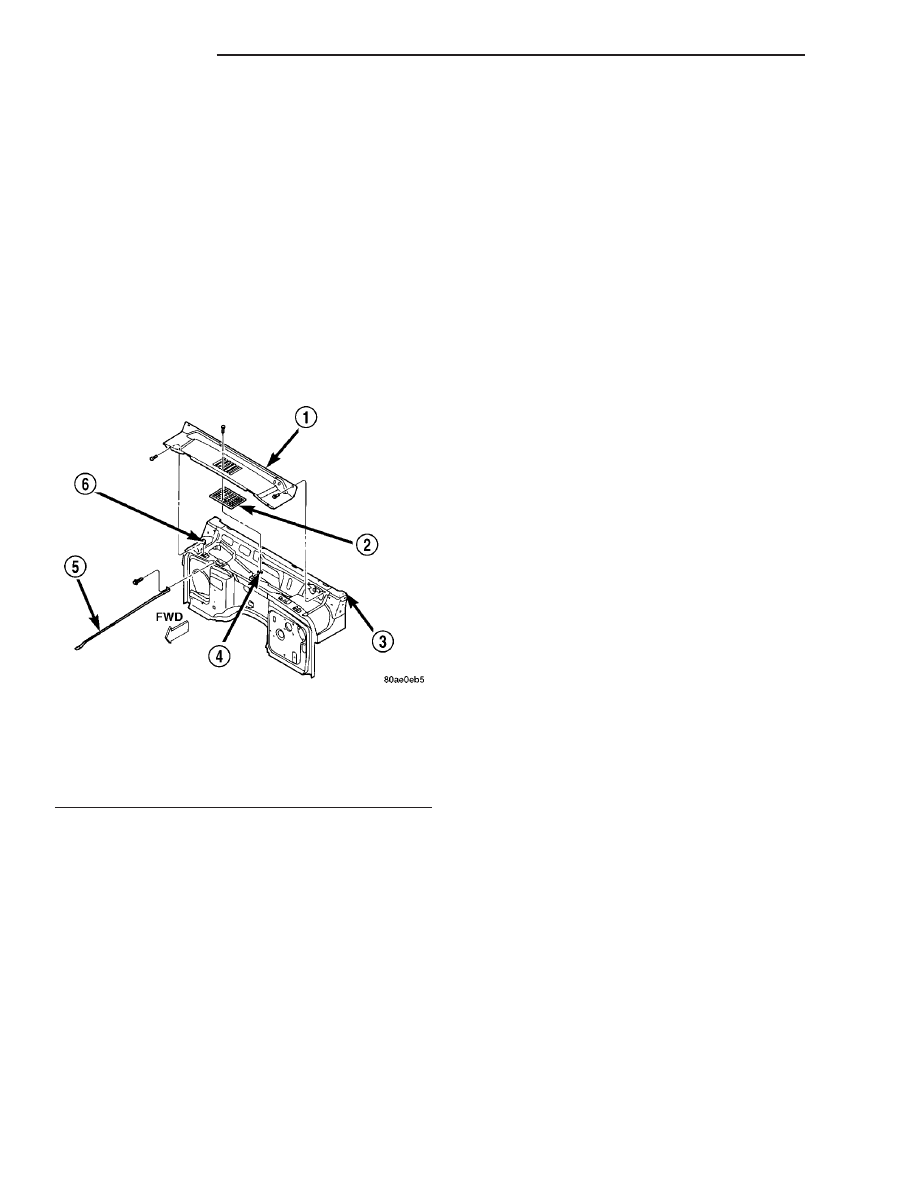

Fig. 1 COWL GRILLE AND SCREEN

1 - COWL GRILLE
2 - COWL GRILLE SCREEN
3 - COWL
4 - U NUT
5 - DASH PANEL TIE ROD
6 - U NUT

23 - 28

EXTERIOR

TJ

(11) Position the high pressure air conditioning

line into the retainer on the fender. Engage the
retainer to secure.

(12) Position the PDC on the fender and install the

bolts.

(13) Position the PDC wire harness into the

retainers on the fender and battery tray. Engage the
retainers to secure.

(14) Install the air cleaner housing.
(15) Install the battery tray. (Refer to 8 - ELEC-

TRICAL/BATTERY

SYSTEM/TRAY

-

INSTALLA-

TION)

LEFT FRONT FENDER

REMOVAL

(1) Disconnect the negative terminal on the bat-

tery. (Refer to 8 - ELECTRICAL/BATTERY SYSTEM/
CABLES - REMOVAL)

(2) Remove the windshield washer reservoir.
(3) Remove horns. (Refer to 8 - ELECTRICAL/

HORN/HORN - REMOVAL)

(4) Remove EVAP canister.

(5) Remove the bolts attaching the ABS Hydraulic

Control Unit (HCU) to the support tray.

(6) Secure the HCU.
(7) Remove the HCU tray.
(8) Disengage the front end lighting wire harness

retainers on the fender.

(9) Disengage the headlamp wire connector.
(10) Route the fog lamp (if equipped), park lamp

and side marker wire harness through the access
hole in the fender well.

(11) Remove the bolts attaching the fender to the

cowl (Fig. 3).

(12) Remove the bolts attaching the fender to the

HCU tray reinforcement bracket.

(13) Remove the bolts attaching the fender to the

grille.

(14) Separate the fender from the vehicle.

INSTALLATION

Transfer all related components. Replace harness

retainers if damaged.

(1) Position the fender on the vehicle.
(2) Install the bolts attaching the fender to the

grille.

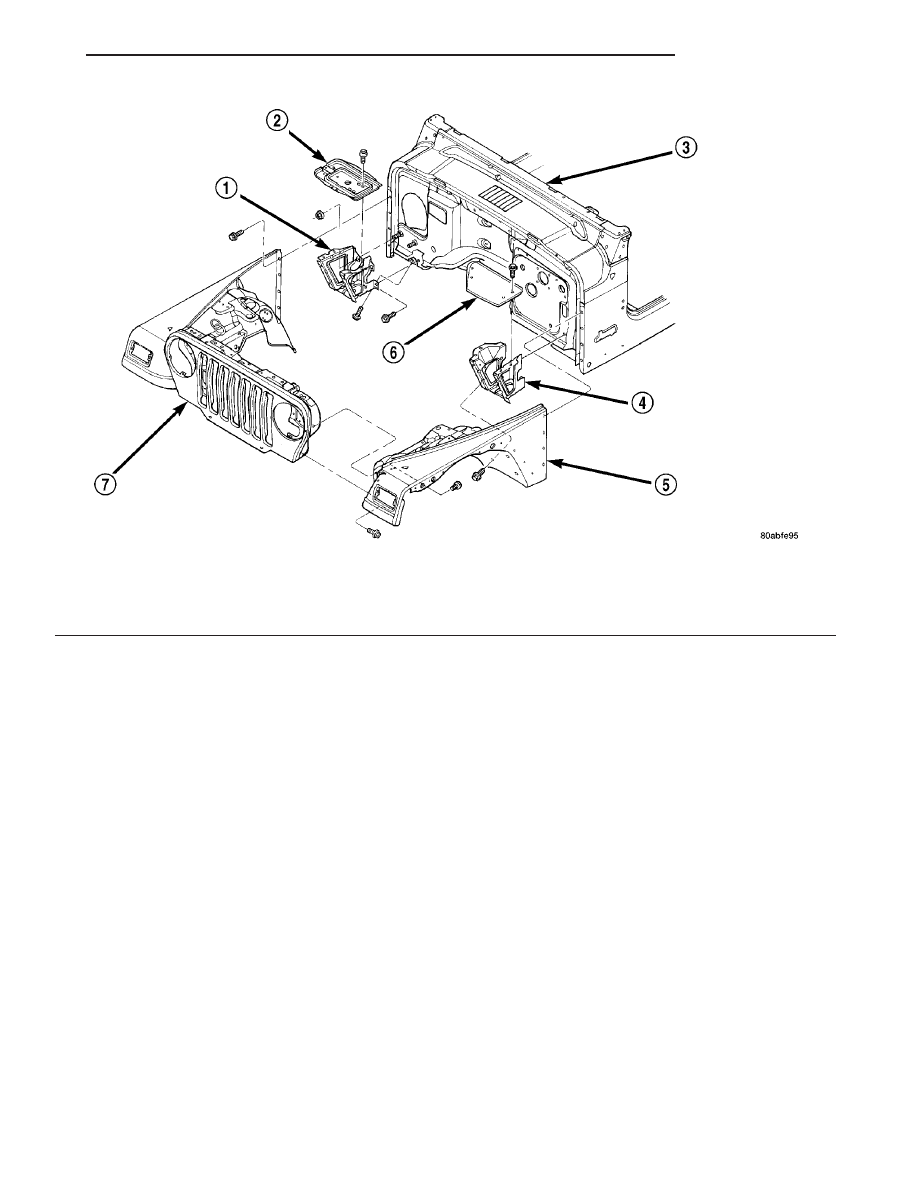

Fig. 2 FRONT FENDER

1 - REINFORCEMENT
2 - BATTERY TRAY
3 - BODY
4 - REINFORCEMENT

5 - FENDER
6 - TRAY
7 - RADIATOR GRILLE PANEL

TJ

EXTERIOR

23 - 29

RIGHT FRONT FENDER (Continued)
