Excessive toe-in or toe-out causes wear on the

tread edges and a feathered effect across the tread
(Fig. 15).

DIAGNOSIS AND TESTING - TIRE NOISE OR
VIBRATION

Radial-ply tires are sensitive to force impulses

caused

by

improper

mounting,

vibration,

wheel

defects, or possibly tire imbalance.

To find out if tires are causing the noise or vibra-

tion, drive the vehicle over a smooth road at varying
speeds. Note the noise level during acceleration and
deceleration. The engine, differential and exhaust
noises will change as speed varies, while the tire
noise will usually remain constant.

DIAGNOSIS AND TESTING - TIRE/VEHICLE
LEAD

Use the following Vehicle Lead Diagnosis And Cor-

rection Chart to diagnose and correct a vehicle lead
or drift problem (Fig. 16).

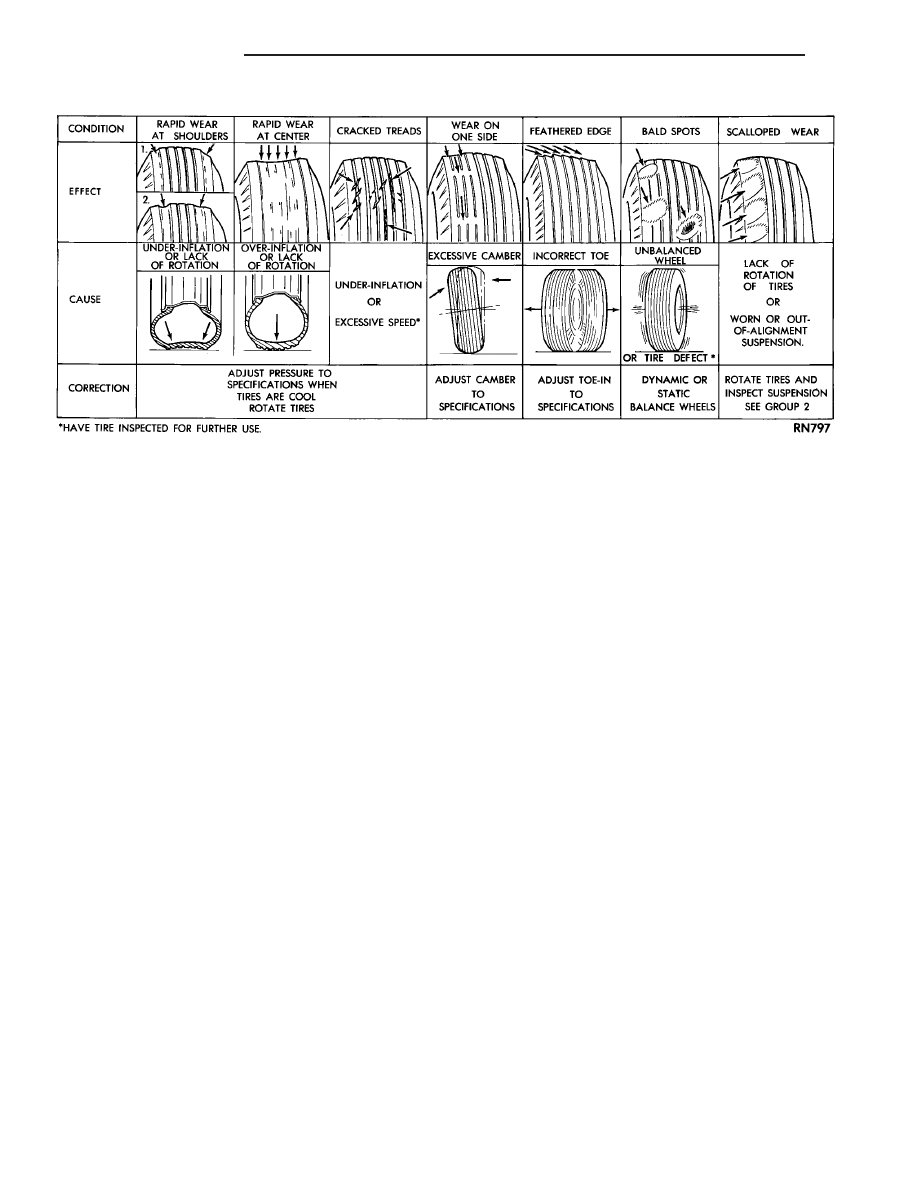

Fig. 15 Tire Wear Patterns

22 - 8

TIRES/WHEELS

TJ

TIRES (Continued)

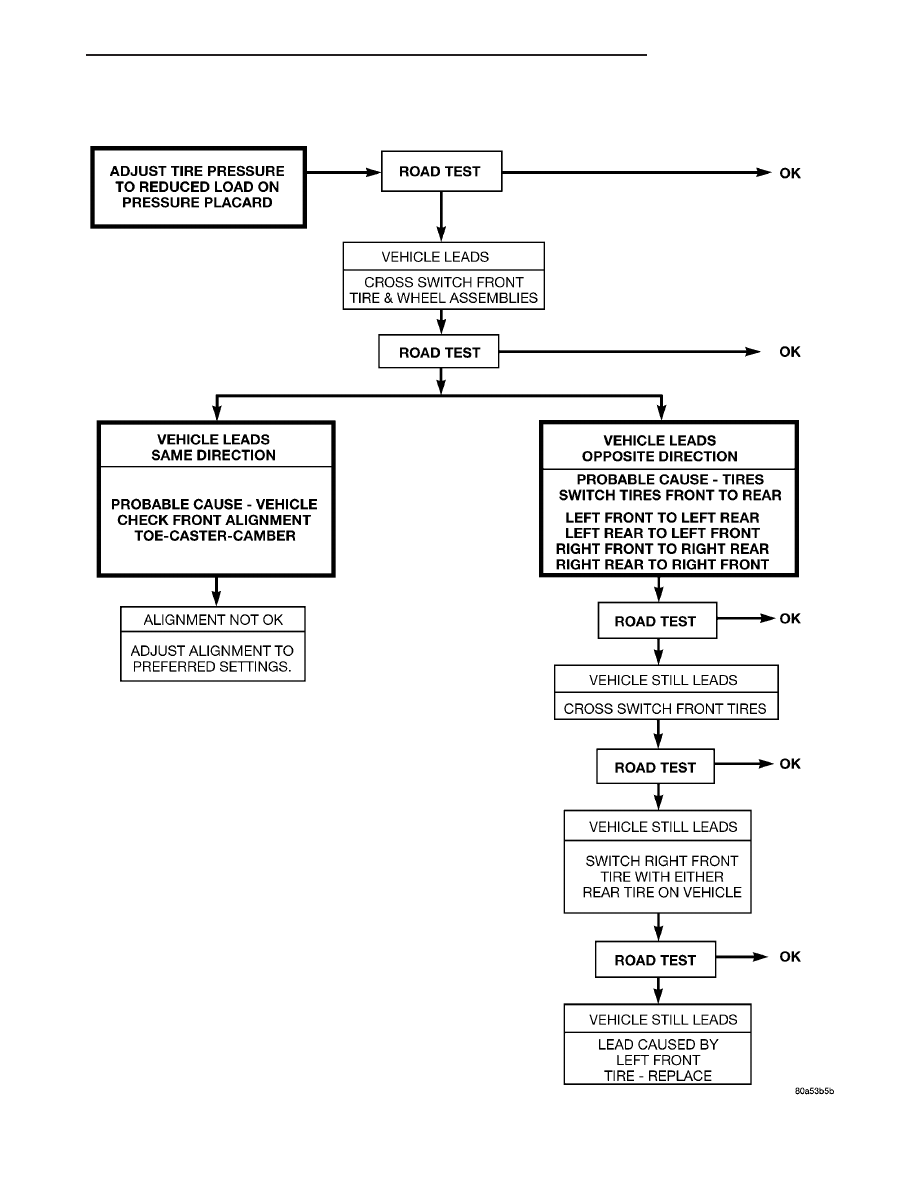

Fig. 16 VEHICLE LEAD DIAGNOSIS AND CORRECTION CHART

TJ

TIRES/WHEELS

22 - 9

TIRES (Continued)

STANDARD PROCEDURE - REPAIRING LEAKS

For proper repairing, a radial tire must be removed

from the wheel. Repairs should only be made if the
defect, or puncture, is in the tread area (Fig. 17). The
tire should be replaced if the puncture is located in
the sidewall.

Deflate tire completely before removing the tire

from the wheel. Use lubrication such as a mild soap
solution when dismounting or mounting tire. Use
tools free of burrs or sharp edges which could dam-
age the tire or wheel rim.

Before mounting tire on wheel, make sure all rust

is removed from the rim bead and repaint if neces-
sary.

Install wheel on vehicle, and tighten to proper

torque specification. (Refer to 22 - TIRES/WHEELS/
WHEELS - STANDARD PROCEDURE).

CLEANING - TIRES

Remove the protective coating on the tires before

delivery of a vehicle. This coating may cause deteri-
oration of the tires.

To remove the protective coating, apply warm

water and let it soak for a few minutes. Afterwards,
scrub the coating away with a soft bristle brush.
Steam cleaning may also be used to remove the coat-
ing.

NOTE: DO NOT use gasoline, mineral oil, oil-based
solvent or a wire brush for cleaning.

SPECIFICATIONS

TIRE SIZE

DESCRIPTION

SPECIFICATION

TIRE

P215/75R15

TIRE

P225/75R15

TIRE

LT245/75R16

TIRE

30x9.50R15

SPARE TIRE

DESCRIPTION

DESCRIPTION - SPARE/TEMPORARY

The temporary spare tire is designed for emer-

gency use only. The original tire should be repaired
or replaced at the first opportunity, then reinstalled.
Do not exceed speeds of 50 M.P.H. when using the
temporary spare tire. Refer to Owner’s Manual for
complete details.

DESCRIPTION - FULL SIZE, SPARE WHEEL
WITH MATCHING TIRE

The spare is a full usage wheel with a matching

tire, It can be used within the (posted legal) speed
limits or distance limitations as of the rest of the
vehicles four tires. Refer to Owner’s Manual for com-
plete details.

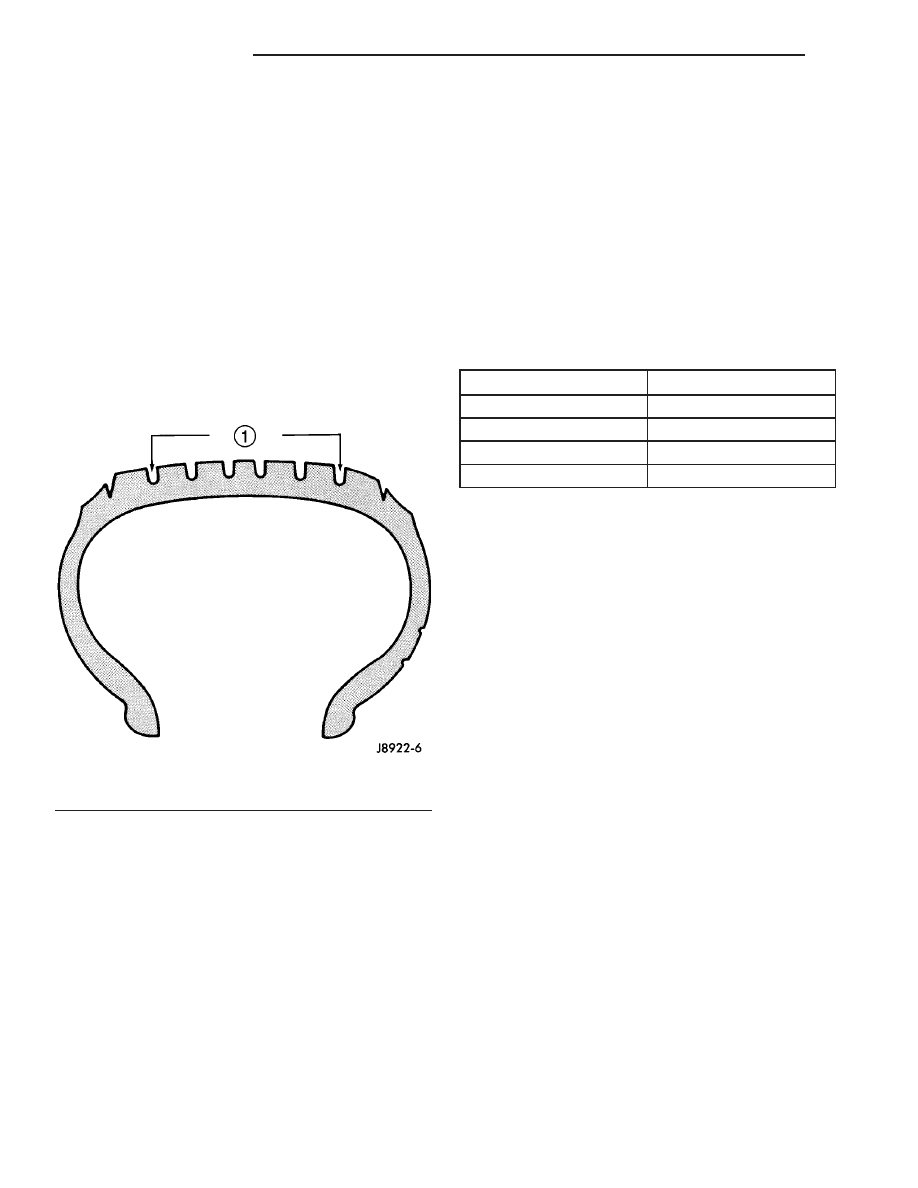

Fig. 17 Tire Repair Area

1 - REPAIRABLE AREA

22 - 10

TIRES/WHEELS

TJ

TIRES (Continued)

SPARE TIRE CARRIER

REMOVAL

(1) Remove the spare tire from the wheel bracket

(Fig. 18).

(2) Remove the bolts that attach the tire bracket

to the tailgate (Fig. 19).

(3) Disconnect CHMSL.
(4) Remove the bracket and the gaskets from the

tailgate.

INSTALLATION

(1) Position the gaskets and the tire bracket on the

tailgate and install the bolts. Tighten the bolts to 24
N·m (17 ft. lbs.) torque.

(2) Connect CHMSL connector.
(3) Install the spare tire on the tire bracket.

WHEELS

DESCRIPTION

The rim size is on the vehicle safety certification

label located on the drivers door shut face. The size
of the rim is determined by the drivetrain package.
Original equipment wheels/rims are designed for
operation up to the specified maximum vehicle capac-
ity.

All models use stamped steel, cast aluminum or

forged aluminum wheels. Every wheel has raised sec-
tions between the rim flanges and rim drop well
called safety humps (Fig. 20).

Initial inflation of the tire forces the bead over

these raised sections. In case of rapid loss of air pres-
sure, the raised sections help hold the tire on the
wheel.

The wheel studs and nuts are designed for specific

applications. All aluminum and some steel wheels
have wheel stud nuts with an enlarged nose. This
enlarged nose is necessary to ensure proper retention
of the wheels. Do not use replacement studs or nuts
with a different design or lesser quality.

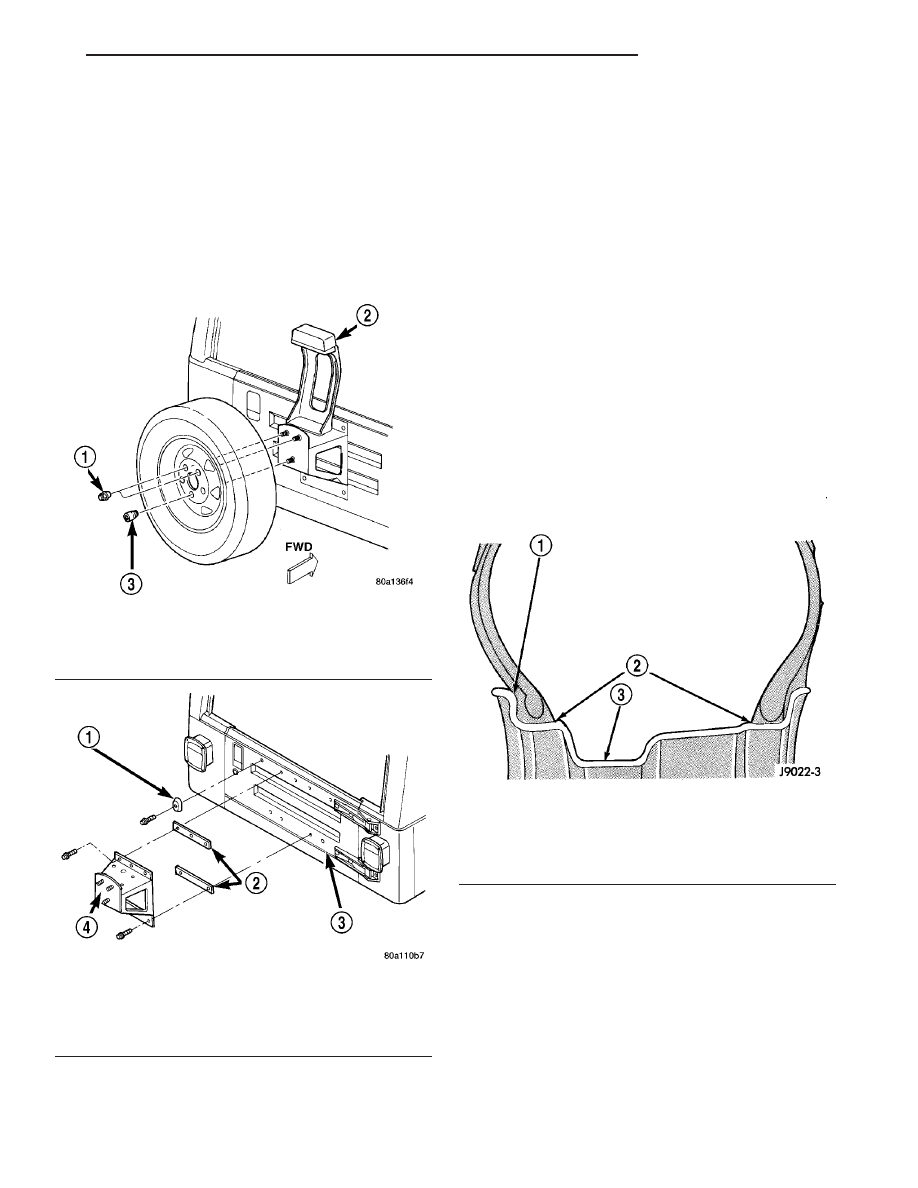

Fig. 18 Spare Tire

1 - WHEEL NUT
2 - CHMSL
3 - LOCK NUT

Fig. 19 Spare Tire Bracket

1 - BUMPER
2 - GASKET
3 - TAILGATE
4 - SPARE TIRE BRACKET

Fig. 20 Safety Rim

1 - FLANGE
2 - RIDGE
3 - WELL
