(10) Install 1-2 synchronizer detents, springs, and

balls (2) (Fig. 66).

(11) Install first gear blocker ring (1) (Fig. 67) into

synchronizer hub (2).

(12) Install first gear outer friction ring (1) (Fig.

68) into synchronizer hub (2).

(13) Install first gear inner blocker ring (1) (Fig.

69) into synchronizer hub (2).

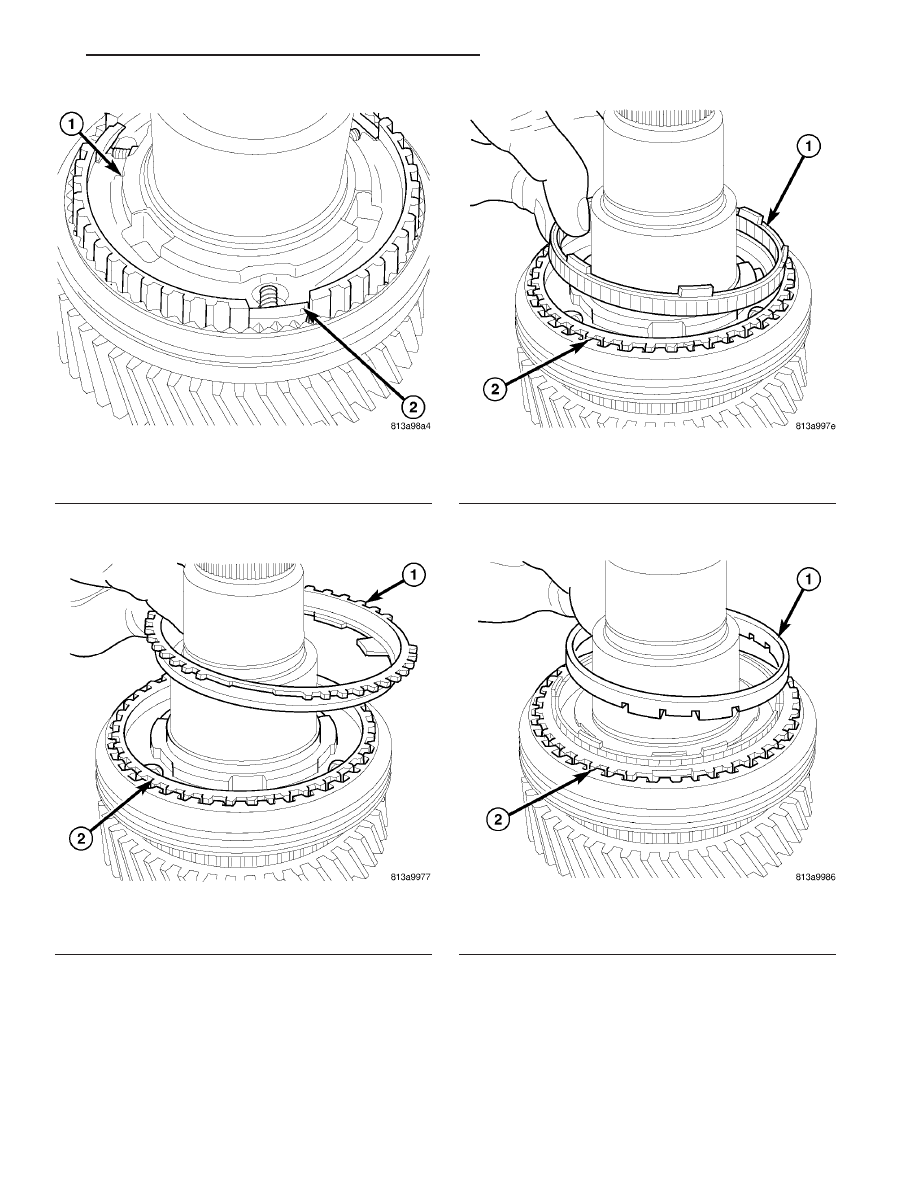

Fig. 66 1-2 SYNCHRO DETENT

1 - 1-2 SYNCHRONIZER HUB
2 - DETENTS

Fig. 67 FIRST GEAR OUTER BLOCKER RING

1 - FIRST GEAR BLOCKER RING
2 - SYNCHRONIZER HUB

Fig. 68 FIRST GEAR FRICTION RING

1 - FIRST GEAR OUTER FRICTION RING
2 - SYNCHRONIZER HUB

Fig. 69 FIRST GEAR INNER BLOCKER RING

1 - FIRST GEAR INNER BLOCKER RING
2 - SYNCHRONIZER HUB

TJ

MANUAL TRANSMISSION - NSG370

21 - 19

MANUAL TRANSMISSION - NSG370 (Continued)

(14) Install first gear (1) (Fig. 70) and bearing (2).

Then center 1-2 synchronizer sleeve on synchronizer
hub.

(15) Heat first gear thrust washer (1) (Fig. 71) and

reverse gear bearing race (2) with bearing heater.

(16) Using welding gloves, install first gear thrust

washer (1) (Fig. 72) and reverse gear bearing race
(2).

(17) Install reverse gear (1) (Fig. 73) and bearing

(2).

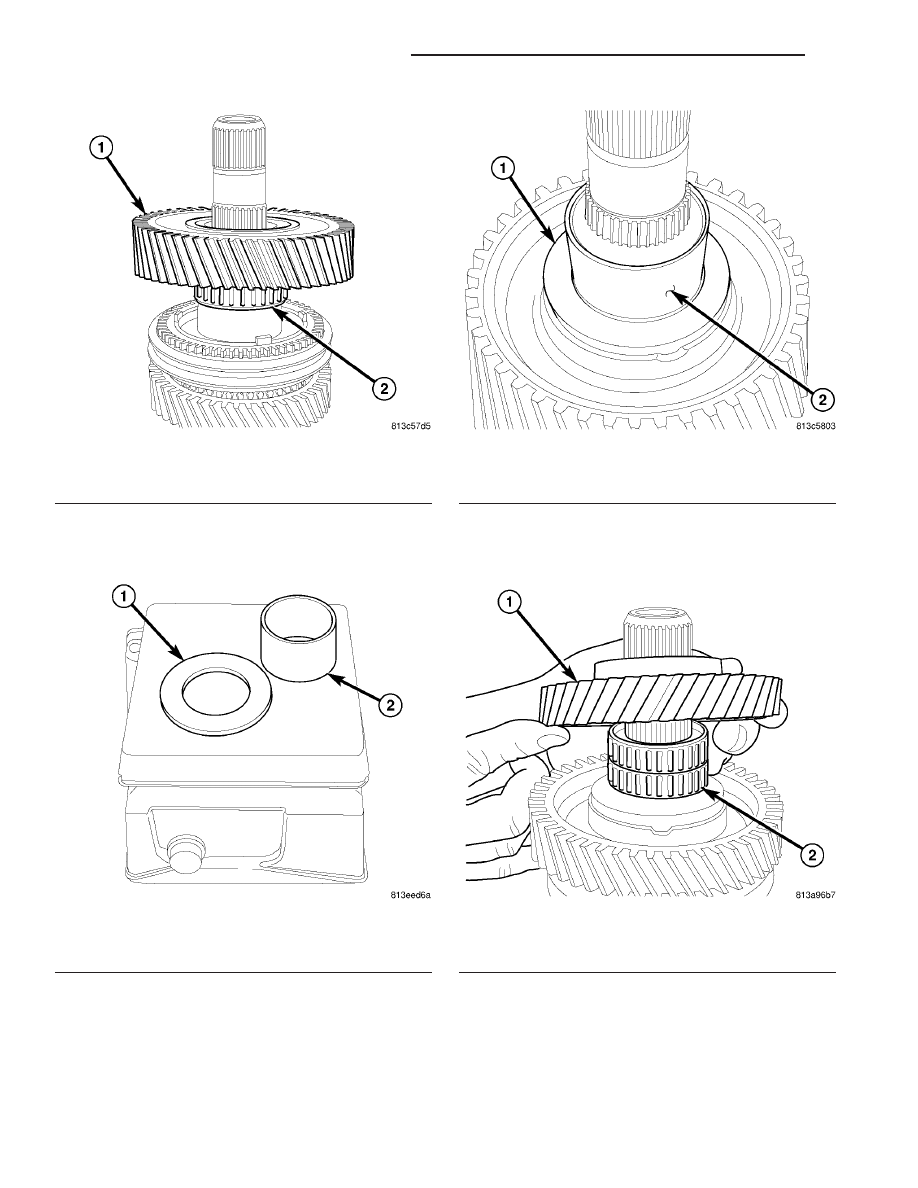

Fig. 70 1ST GEAR AND BEARING

1 - FIRST GEAR
2 - BEARING

Fig. 71 WASHER AND RACE

1 - FIRST GEAR THRUST WASHER
2 - REVERSE GEAR BEARING RACE

Fig. 72 THRUST WASHER & RACE

1 - FIRST GEAR THRUST WASHER
2 - REVERSE GEAR BEARING RACE

Fig. 73 REVERSE GEAR

1 - REVERSE GEAR
2 - BEARING

21 - 20

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)

(18) Install reverse gear (1) (Fig. 74) synchronizer

friction ring (2).

(19) Install reverse gear synchronizer hub (1) on

mainshaft with Installer W-262 (2) and a press. Align
hub detent opening (3) with friction ring (4) lug (Fig.
75).

(20) Install reverse gear synchronizer hub (1) (Fig.

76) detents (2).

(21) Install reverse gear (1) (Fig. 77) synchronizer

sleeve (2) and center sleeve on synchronizer hub.

(22) Remove mainshaft from Fixture 9648. Turn

fixture over in the vise, then install opposite end of
mainshaft in the fixture.

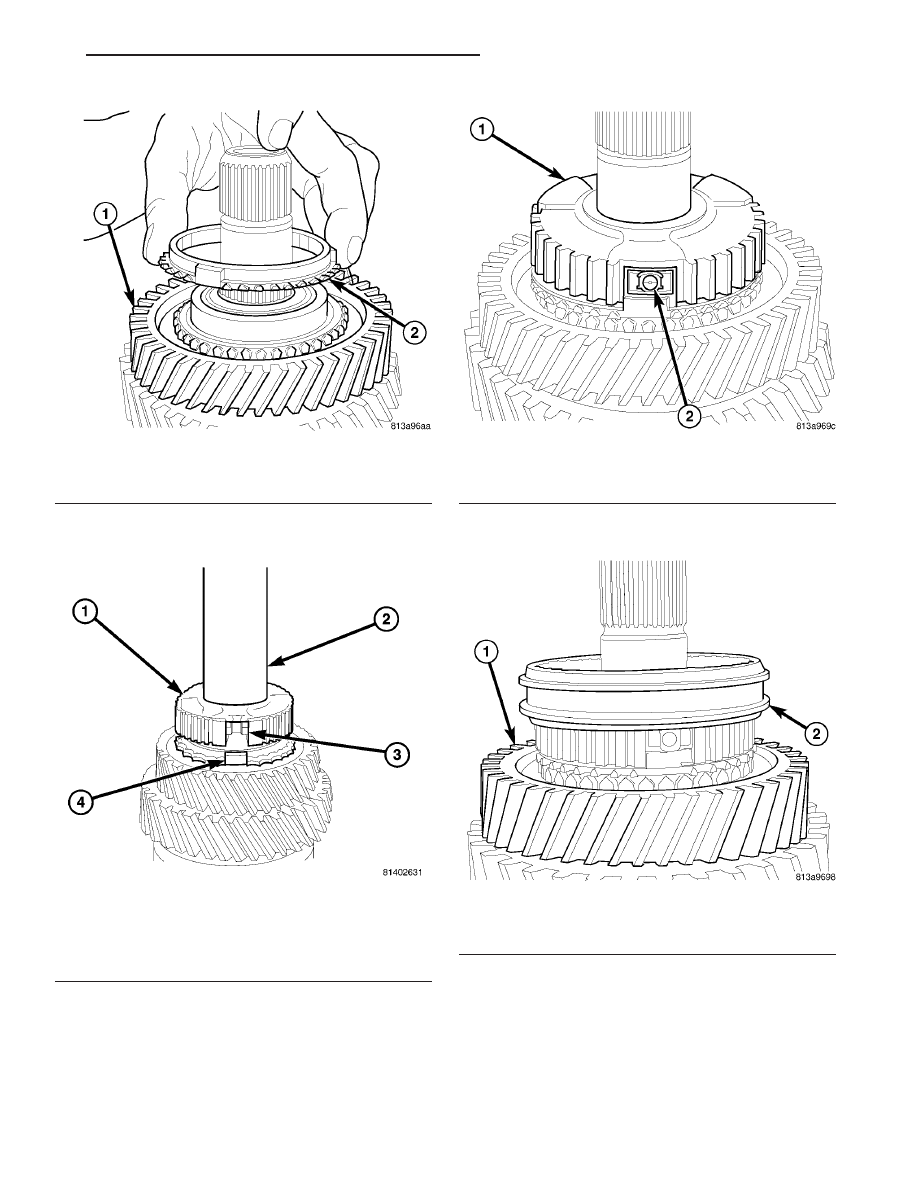

Fig. 74 REVERSE SYNCHRONIZER

1 - REVERSE GEAR
2 - SYNCHRONIZER FRICTION RING

Fig. 75 REVERSE HUB INSTALLER

1 - SYNCHRONIZER HUB
2 - INSTALLER
3 - DETENT OPENING
4 - FRICTION RING TAB

Fig. 76 REVERSE SYNCHRO HUB DETENT

1 - SYNCHRONIZER HUB
2 - DETENTS

Fig. 77 REVERSE GEAR SYNCHRO SLEEVE

1 - REVERSE GEAR
2 - SYNCHRONIZER SLEEVE

TJ

MANUAL TRANSMISSION - NSG370

21 - 21

MANUAL TRANSMISSION - NSG370 (Continued)

(23) Install sixth gear (1) (Fig. 78) and bearing (2).

(24) Install sixth gear synchronizer blocker ring (1)

(Fig. 79) on sixth gear (2).

(25) Install sixth gear synchronizer friction ring (1)

(Fig. 80) on sixth gear (2).

(26) Install 5-6 synchronizer hub (1) with Installer

W-262 (2). Align hub detent opening (3) with friction
ring lugs (4) and press hub on mainshaft (Fig. 81).

NOTE: 5-6 synchronizer hub center, is offset and
must be install large offset down.

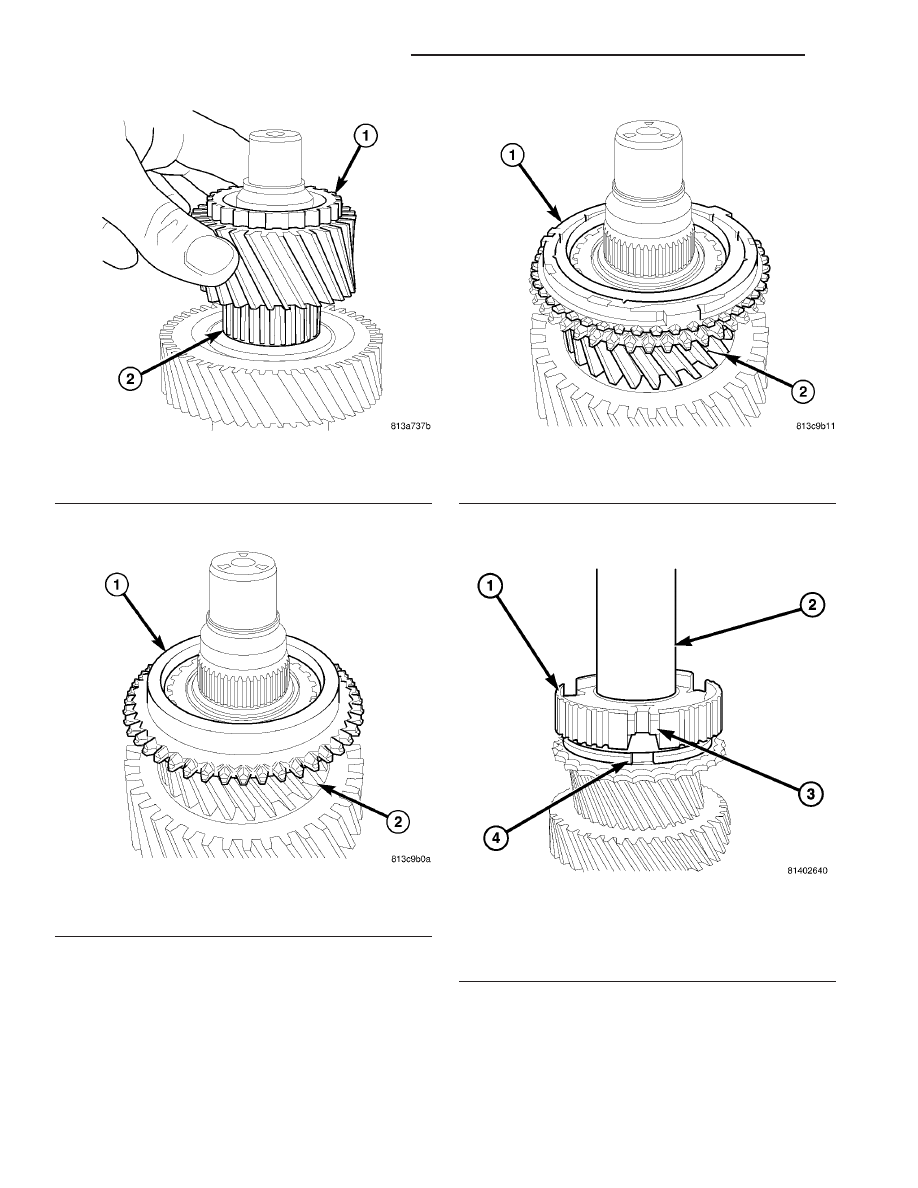

Fig. 78 SIXTH GEAR AND BEARING

1 - SIXTH GEAR
2 - BEARING

Fig. 79 6TH GEAR BLOCKER RING

1 - SIXTH GEAR BLOCKER RING
2 - SIXTH GEAR

Fig. 80 6TH GEAR FRICTION RING

1 - SIXTH GEAR FRICTION RING
2 - SIXTH GEAR

Fig. 81 5-6 HUB INSTALLER

1 - SYNCHRONIZER HUB
2 - INSTALLER
3 - DETENT OPENING
4 - FRICTION RING TAB
