Jeep Wrangler TJ. Manual - part 478





(9) Remove catalyst assembly (2) (Fig. 4).

(10) Remove clutch slave cylinder nuts (1) and

remove cylinder (2) (Fig. 5).

(11) Remove backup lamp switch (2) wiring con-

nector (1) (Fig. 6).

(12) Remove shift lever tower bolts (1) and remove

shift lever tower (2) (Fig. 7).

(13) Remove starter bolts and remove starter.
(14) Remove transmission bolt and remove trans-

mission.

DISASSEMBLY

(1) Remove shift tower (1) (Fig. 8) bolts (2) and

remove tower.

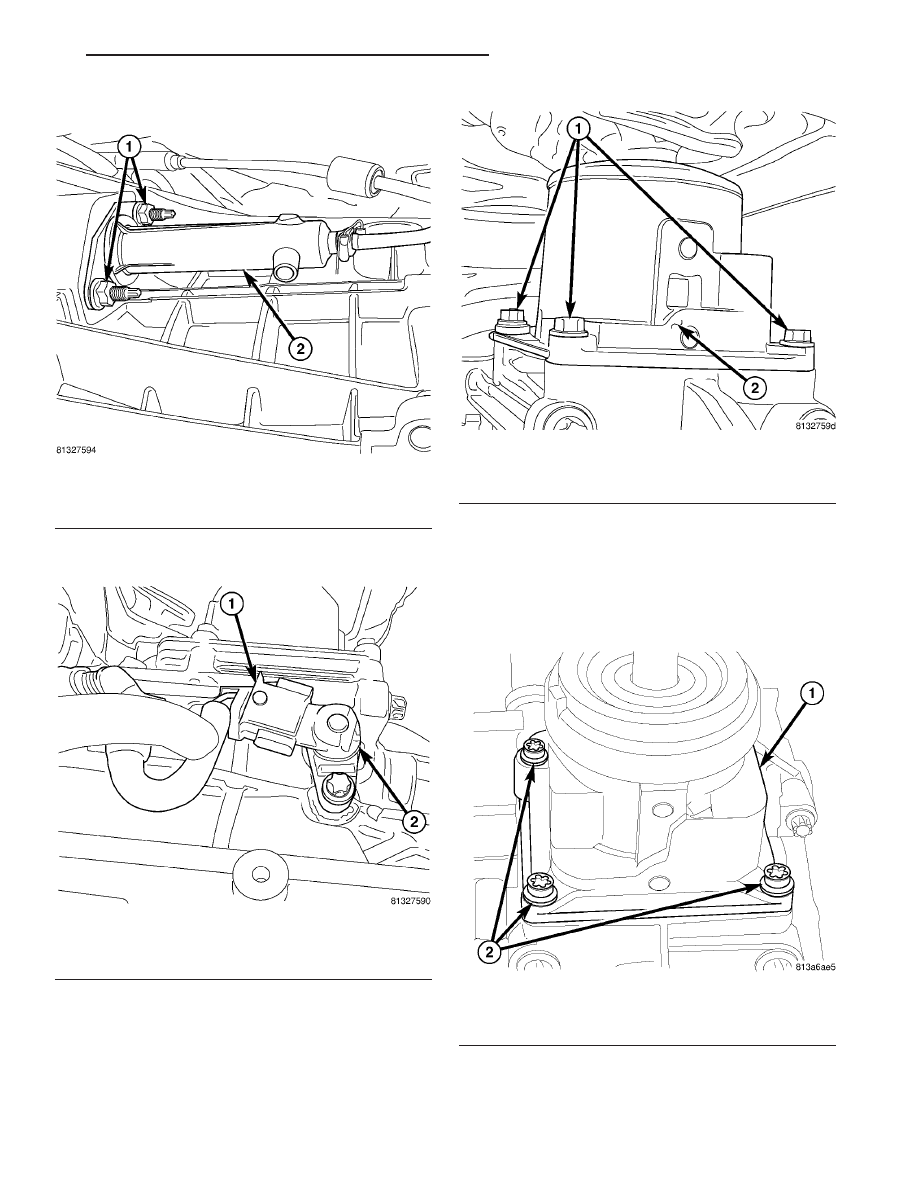

Fig. 5 CLUTCH SLAVE CYLINDER

1. NUTS
2. SLAVE CYLINDER

Fig. 6 BACKUP LAMP SWITCH

1. BACKUP LAMP SWITCH
2. SWITCH

Fig. 7 SHIFT LEVER

1. BOLTS
2. SHIFT TOWER

Fig. 8 SHIFT TOWER

1 - SHIFT TOWER
2 - BOLTS

TJ

MANUAL TRANSMISSION - NSG370

21 - 3

MANUAL TRANSMISSION - NSG370 (Continued)

(2) Through shift tower opening (1) (Fig. 9) shift

two shift rails (2) forward to engage two gears.

(3) Remove countershaft plug (1) (Fig. 10) from the

front housing (2) with a seal pick.

(4) Remove countershaft bolt (1) (Fig. 11) from the

front housing (2).

(5) Remove output shaft (1) (Fig. 12) seal (2) from

rear housing (3) with a seal pick.

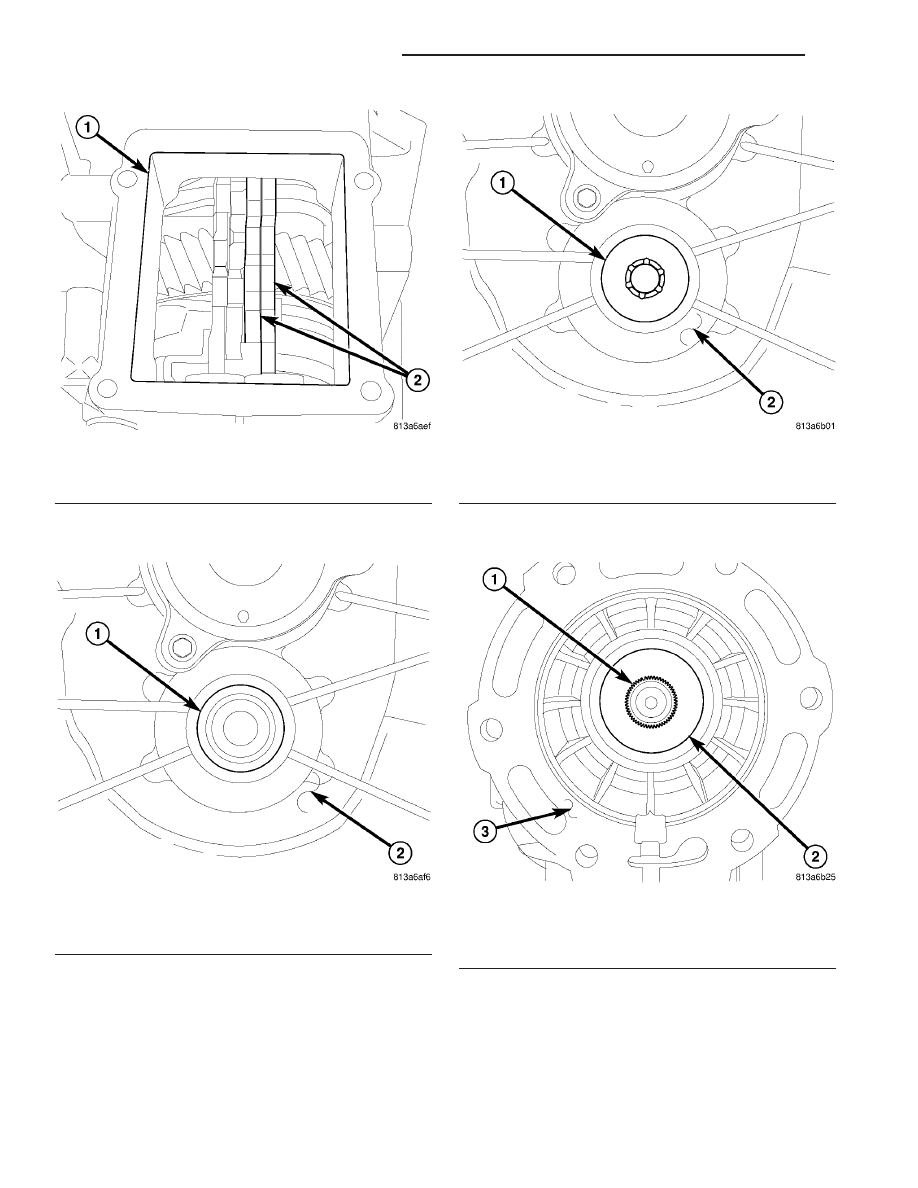

Fig. 9 SHIFT TOWER OPENING

1 - SHIFT TOWER OPENING
2 - SHIFT RAILS

Fig. 10 COUNTERSHAFT PLUG

1 - COUNTERSHAFT PLUG
2 - FRONT HOUSING

Fig. 11 COUNTERSHAFT BOLT

1 - COUNTERSHAFT BOLT
2 - FRONT HOUSING

Fig. 12 OUTPUT SHAFT SEAL

1 - OUTPUT SHAFT
2 - SEAL
3 - REAR HOUSING

21 - 4

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)

(6) Remove output shaft (1) (Fig. 13) snap ring (2)

4x4 only.

(7) Stand transmission on the rear housing and

remove the housing bolts.

(8) Remove front housing (1) (Fig. 14) from the

rear housing (2).

(9) Remove shift rails (1) (Fig. 15) support plate (2)

bolts.

(10) Remove input shaft (1) (Fig. 16) roller bearing

(2).

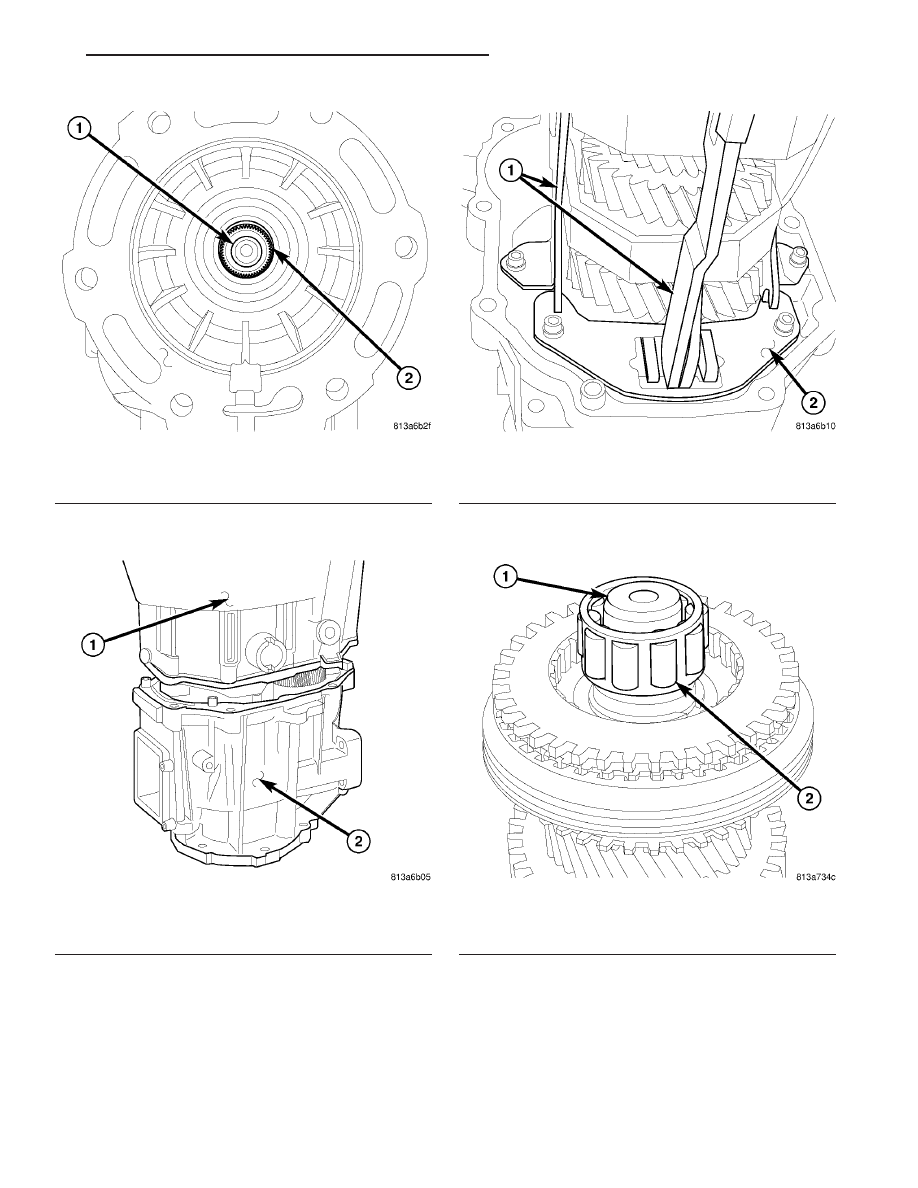

Fig. 13 OUTPUT SHAFT SNAP RING

1 - OUTPUT SHAFT
2 - SNAP RING

Fig. 14 SPLIT HOUSING

1 - FRONT HOUSING
2 - REAR HOUSING

Fig. 15 SHIFT RAIL SUPPORT PLATE

1 - SHIFT RAILS
2 - SUPPORT PLATE

Fig. 16 INPUT SHAFT ROLLER BEARING

1 - INPUT SHAFT
2 - ROLLER BEARING

TJ

MANUAL TRANSMISSION - NSG370

21 - 5

MANUAL TRANSMISSION - NSG370 (Continued)

(11) Remove fifth gear synchronizer blocker ring

(1) (Fig. 17) and friction ring (2).

(12) Set geartrain and shift rails with rear housing

into Build Fixture 9633.

(13) Remove mainshaft shaft (1) (Fig. 18) from

rear housing bearing with Remover 9637 (2).

(14) Remove mainshaft (1), countershaft (2) and

shift rails/forks (3) from fixture (Fig. 19).

MAINSHAFT

(1) Place mainshaft with 5-6 synchronizer facing

up in build Fixture 9648 and place in a vise.

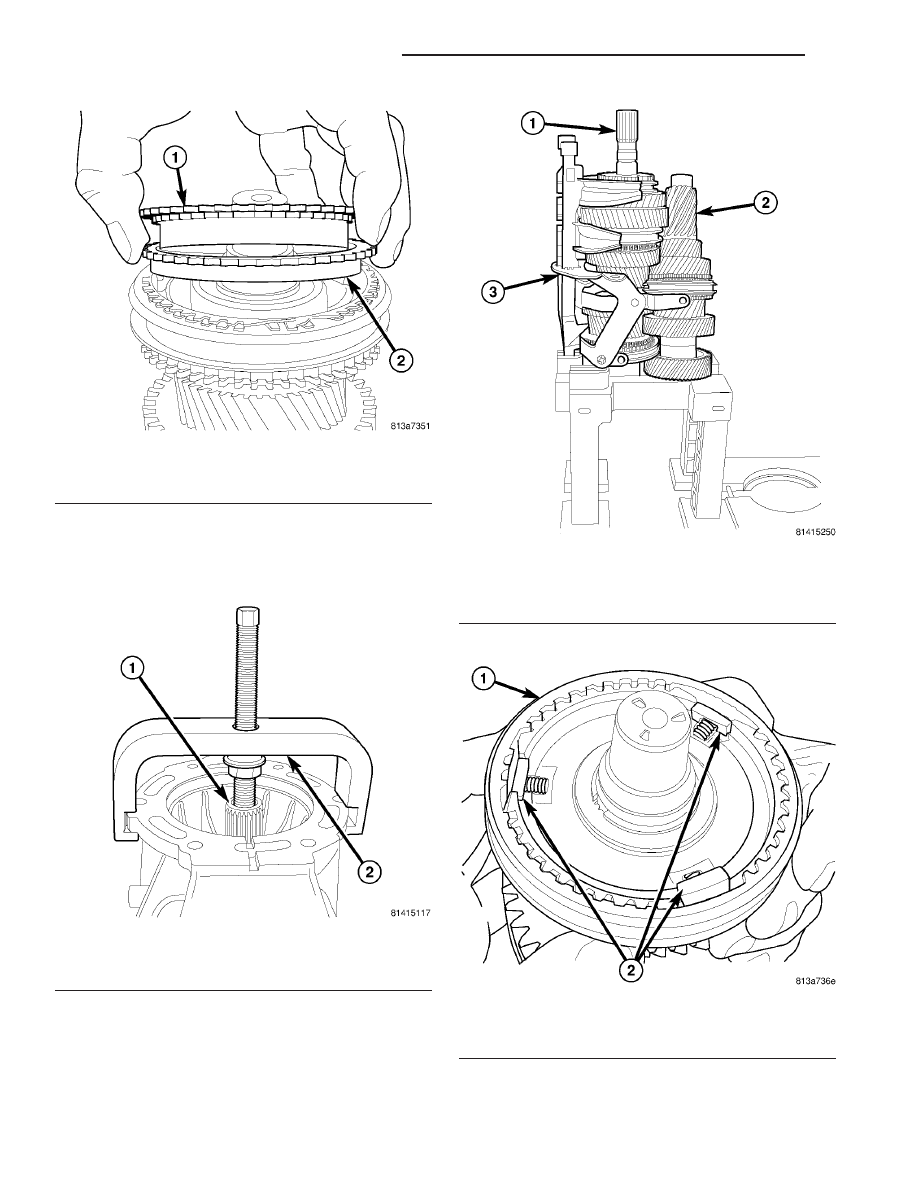

Fig. 17 FIFTH GEAR SYNCHRO

1 - FIFTH GEAR BLOCKER RING
2 - FRICTION RING

Fig. 18 MAINSHAFT REMOVER

1 - MAINSHAFT
2 - REMOVER/INSTALLER

Fig. 19 MAIN/COUNTERSHAFT

1 - MAINSHAFT
2 - COUNTERSHAFT
3 - SHIFT RAILS AND FORKS

Fig. 20 5-6 SYNCHRO SLEEVE DETENTS

1 - SYNCHRONIZER SLEEVE
2 - DETENTS

21 - 6

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)
