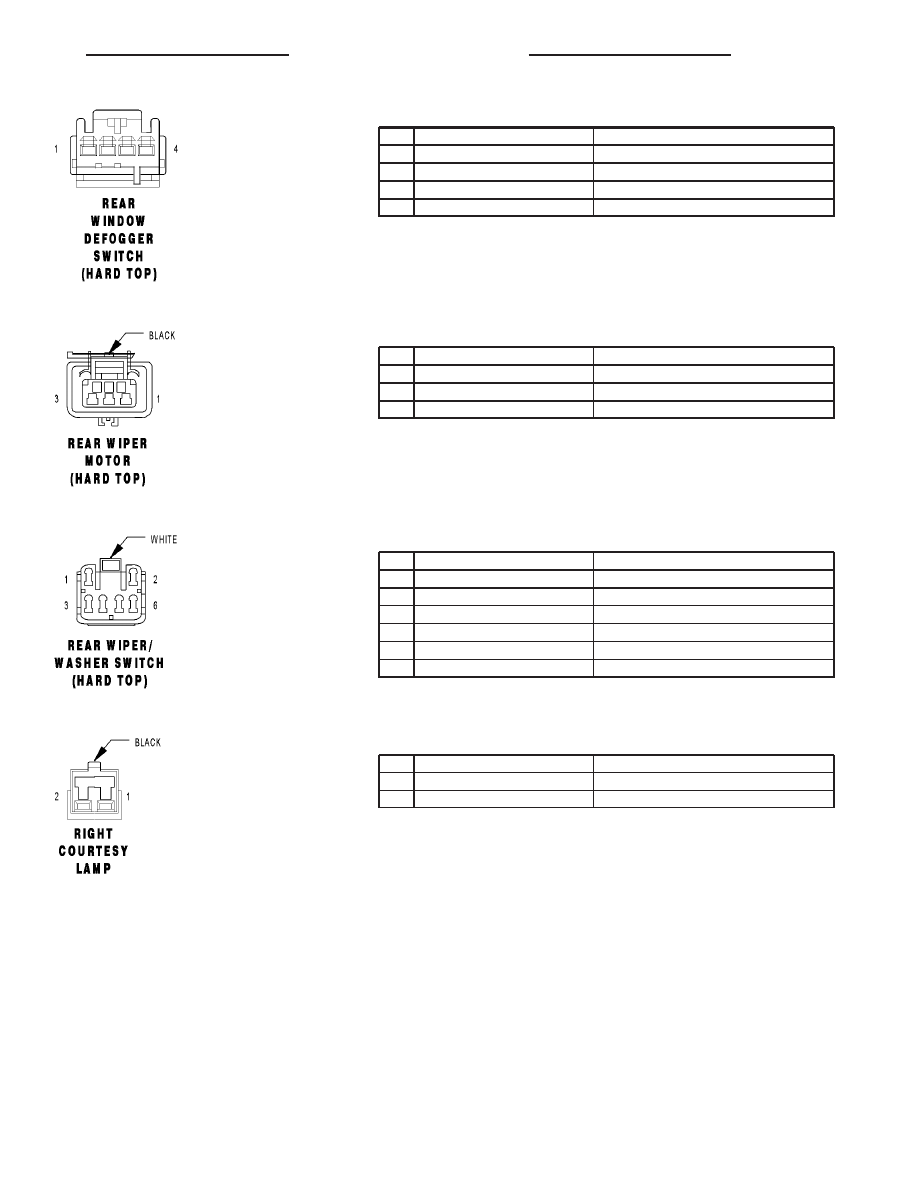

REAR WINDOW DEFOGGER SWITCH (HARD TOP) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

C80 20DB

REAR WINDOW DEFOGGER SWITCH SENSE

3

C515 20LB/OR

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

E2 20OR/BR

PANEL LAMPS FEED

REAR WIPER MOTOR (HARD TOP) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F302 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z913 16BK

GROUND

3

W13 18BK/LG

REAR WIPER MOTOR CONTROL

REAR WIPER/WASHER SWITCH (HARD TOP) - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

W20 18BR/YL

REAR WASHER MOTOR CONTROL

3

E2 20OR/BR

PANEL LAMPS FEED

4

W13 18BR/LG

REAR WIPER MOTOR CONTROL

5

F302 18GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

-

-

RIGHT COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20YL/BR

FUSED B(+)

2

M22 20YL/OR

COURTESY LAMPS DRIVER

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

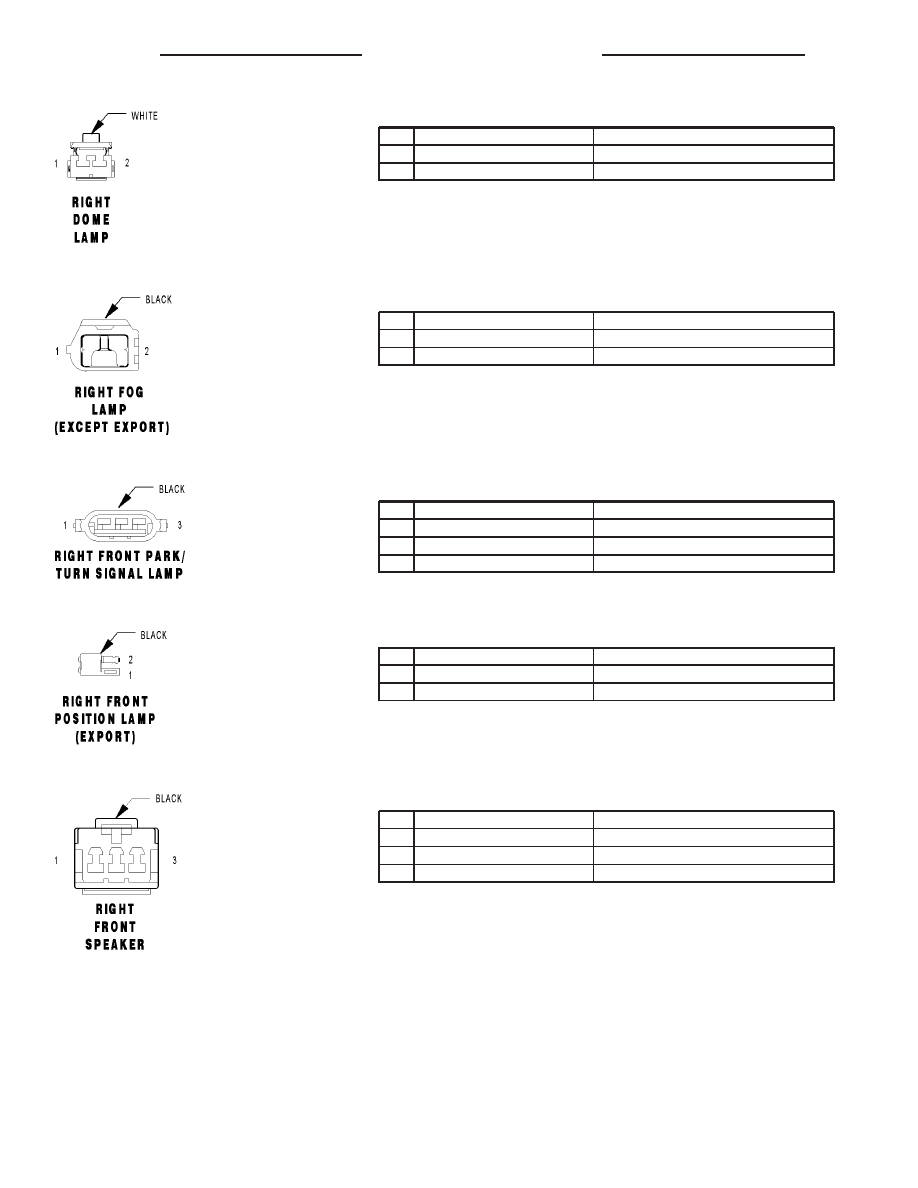

RIGHT DOME LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20PK/WT

FUSED B(+)

2

M22 20YL

COURTESY LAMPS DRIVER

RIGHT FOG LAMP (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z962 18BK

GROUND

2

L39 16LB

FOG LAMP RELAY OUTPUT

RIGHT FRONT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT TURN SIGNAL

2

L7 18WT/YL (EXCEPT EXPORT)

HEADLAMP SWITCH OUTPUT

3

Z962 18BK

GROUND

RIGHT FRONT POSITION LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

2

Z962 20BK

GROUND

RIGHT FRONT SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

-

-

3

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

TJ

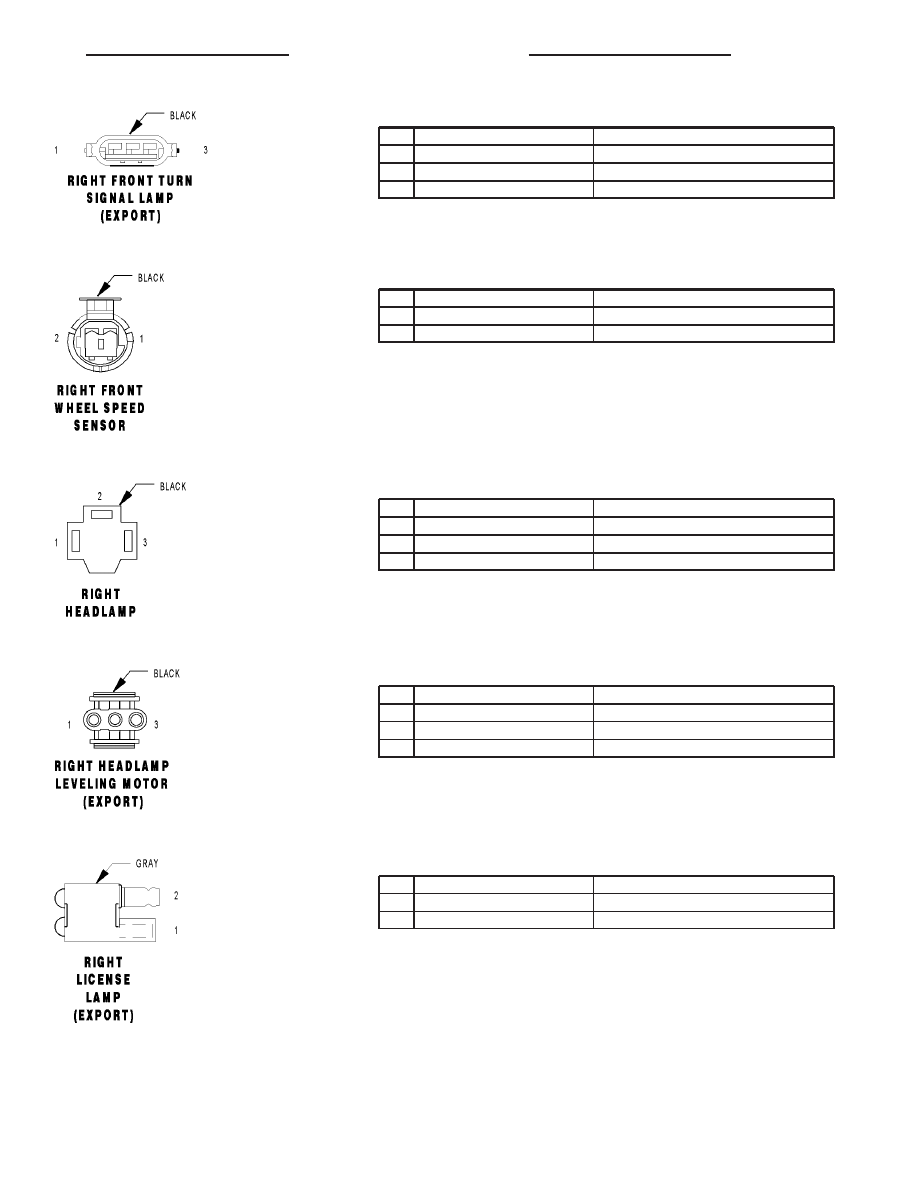

RIGHT FRONT TURN SIGNAL LAMP (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT TURN SIGNAL

2

-

-

3

Z962 18BK

GROUND

RIGHT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR (+)

RIGHT HEADLAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L300 14LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

2

L4 14WT/LG

DIMMER SWITCH LOW BEAM OUTPUT

3

Z962 18BK

GROUND

RIGHT HEADLAMP LEVELING MOTOR (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L45 20WT/OR

FUSED HEADLAMP SWITCH OUTPUT

2

L13 20WT/YL

HEADLAMP ADJUST SIGNAL

3

Z962 20BK

GROUND

RIGHT LICENSE LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

2

Z913 20BK

GROUND

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

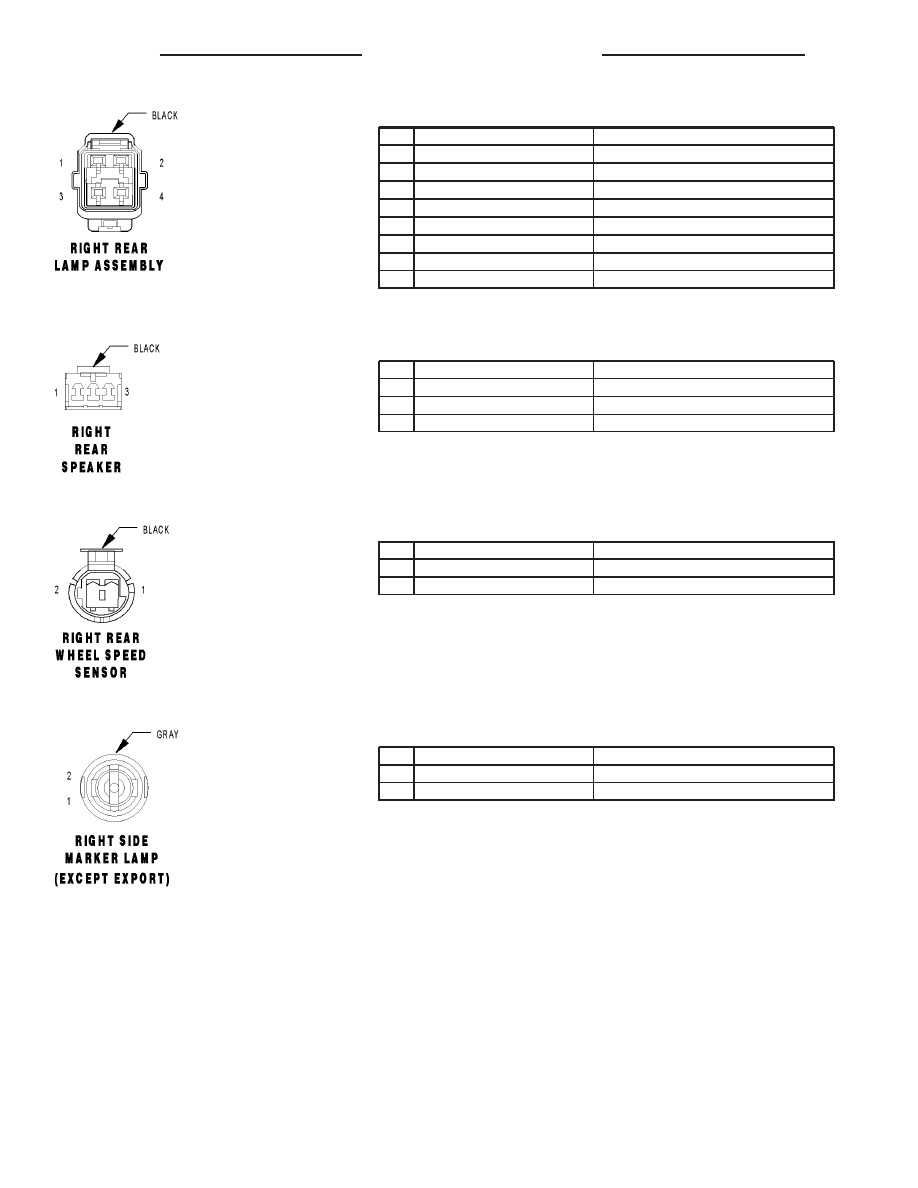

RIGHT REAR LAMP ASSEMBLY - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20WT/LG (EXCEPT EXPORT)

BACK-UP LAMP FEED

1

L62 18BR/RD (EXPORT)

RIGHT TURN/STOP SIGNAL

2

L63 18DG/RD (EXCEPT EXPORT)

LEFT TURN/STOP SIGNAL

2

L1 20WT/LG (EXPORT)

BACK-UP LAMP FEED

3

L7 18WT/YL (EXCEPT EXPORT)

HEADLAMP SWITCH OUTPUT

3

L50 18WT/TN (EXPORT)

BRAKE LAMP SWITCH OUTPUT

4

L62 18BR/RD (EXCEPT EXPORT)

RIGHT TURN/STOP SIGNAL

4

L7 18WT/YL (EXPORT)

HEADLAMP SWITCH OUTPUT

RIGHT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X58 18DB/PK

RIGHT REAR SPEAKER (-)

2

-

-

3

X52 18DB/WT

RIGHT REAR SPEAKER (+)

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR (+)

RIGHT SIDE MARKER LAMP (EXCEPT EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

2

L60 18WT/TN

RIGHT TURN SIGNAL

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

TJ
