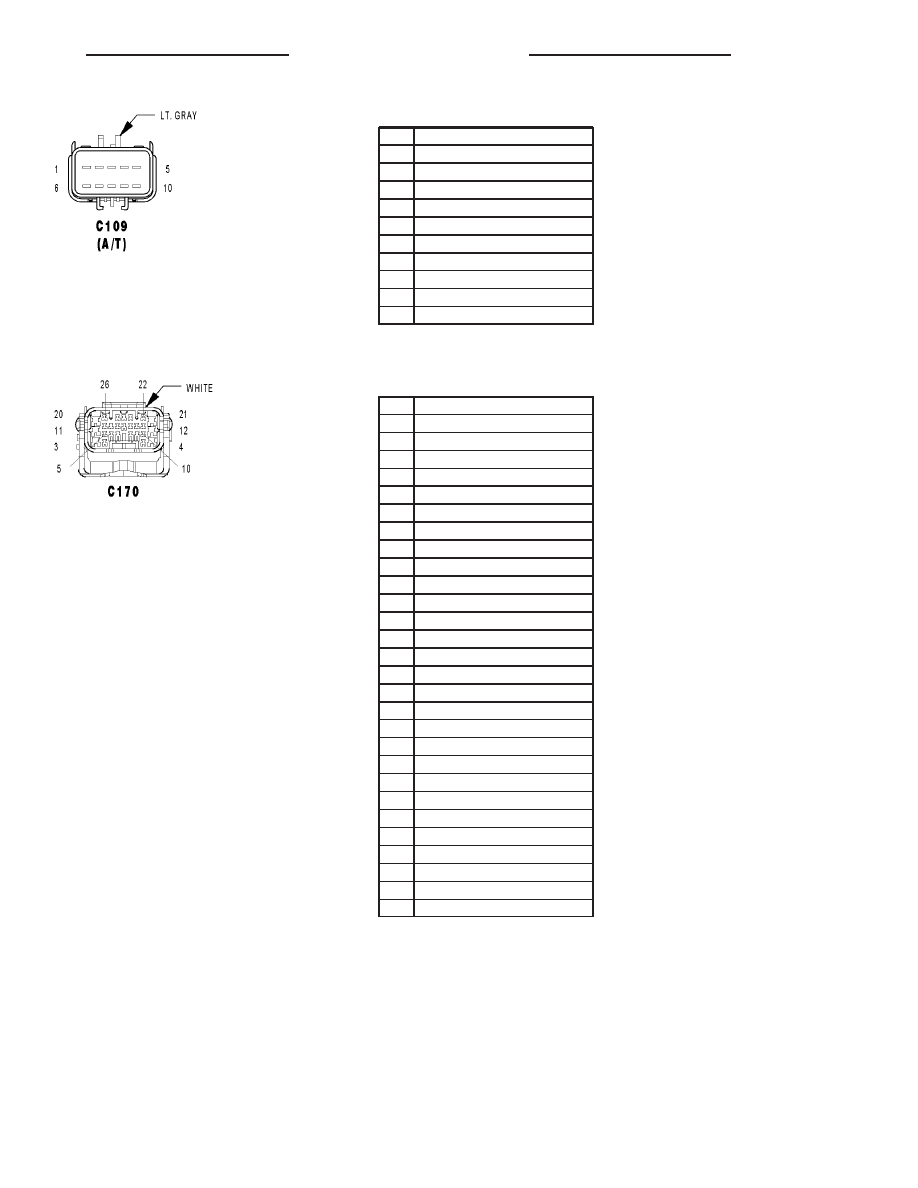

C109 (A/T) - LT. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

T515 18YL/DB

3

T16 16YL/OR

4

D15 18WT/DG

5

D16 18WT/OR

6

-

7

T56 18DG/LB

8

-

9

T6 18DG

10

-

C170 - WHITE (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L13 20WT/YL (HEADLAMP LEVELING)

2

C115 20DB

3

A502 12RD/LG (EXCEPT HEATER ONLY)

3

A111 12RD/LB (HEATER ONLY)

4

F306 16DB/PK

5

T56 20DG/LB (A/T)

6

C221 20LB/OR (A/C)

7

T6 20DG (A/T)

8

G231 20VT/YL

9

D20 20WT/LG

10

D21 20WT/BR

11

A205 18RD/OR

12

L300 14LG/WT

12

L340 14WT/OR

13

G305 20VT/LG (OFF-ROAD PACKAGE)

14

Z11 20BK/LG

15

D16 20WT/OR

16

G300 20VT/WT (OFF-ROAD PACKAGE)

17

G301 20VT/LB (OFF-ROAD PACKAGE)

18

G32 20VT/LB

19

G4 20VT/LB (ABS)

20

L39 18WT/OR

21

-

22

B83 20DG/WT

23

D15 20WT/DG (A/T)

24

G304 20VT/DB (OFF-ROAD PACKAGE)

25

-

26

-

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

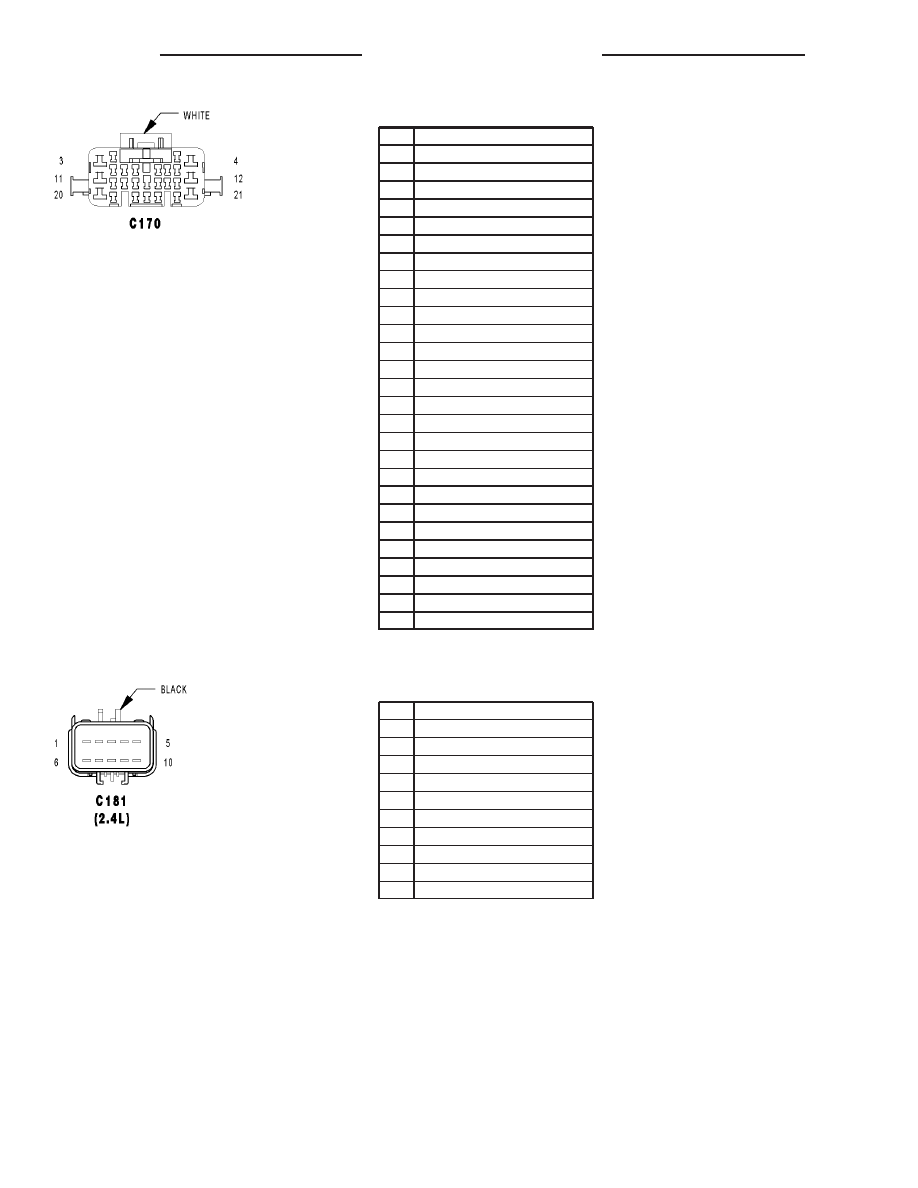

C170 - WHITE (I/P SIDE)

CAV

CIRCUIT

1

L13 20WT/YL (EXPORT)

2

C115 20DB (HARD TOP)

3

A502 12RD/LG (EXCEPT HEATER ONLY)

3

A111 12RD/LB (HEATER ONLY)

4

F306 16DB/PK

5

T56 20DB/LB

6

C221 20LB/OR

7

T6 20DG

8

G231 20VT/YL

9

D20 20WT/LG

10

D21 20WT/BR

11

A205 18RD/OR

12

L300 16LG/WT

13

G305 20VT/LG (OFF-ROAD PACKAGE)

14

Z11 20BK/LG

15

D16 20WT/OR

16

G300 20VT/WT (OFF-ROAD PACKAGE)

17

G301 20VT/LB (OFF-ROAD PACKAGE)

18

G32 20VT/LB

19

G4 20VT/LB

20

L39 16WT/OR

21

-

22

B83 20DG/WT

23

D15 20WT/DG

24

G304 20VT/DB (OFF-ROAD PACKAGE)

25

-

26

-

C181 (2.4L) - BLACK (ENGINE INTAKE SIDE)

CAV

CIRCUIT

1

K334 18OR/DG

2

C3 18DB/YL

3

Z987 18BK/GR

4

K11 18WT/DB

5

K12 18TN

6

K13 18YL/WT

7

K14 18LB/BR

8

K44 18TN/YL

9

K900 18BK/LB

10

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

TJ

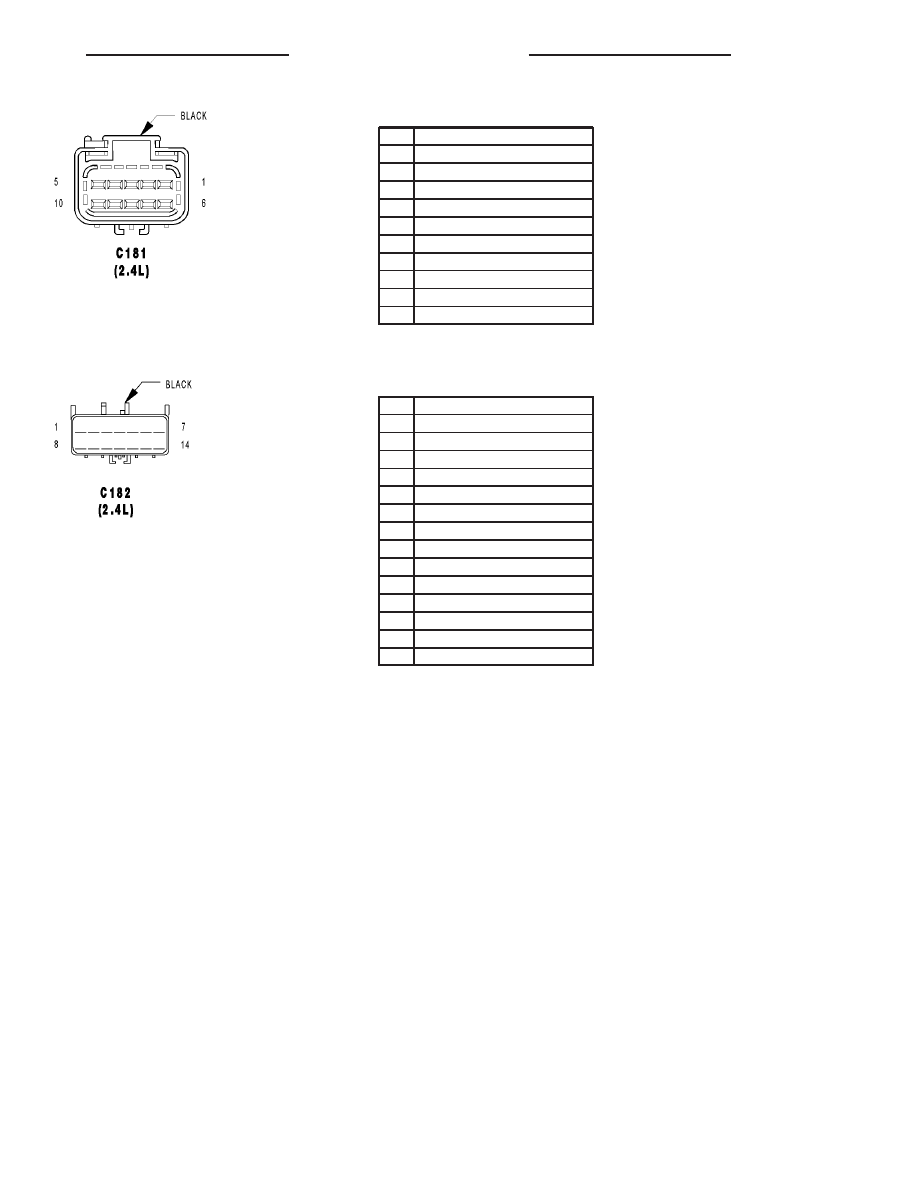

C181 (2.4L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K334 18BR

2

C3 20DB/BK

3

Z987 20BK

4

K11 18BR/YL

5

K12 18BR/DB

6

K13 18BR/LB

7

K14 18BR/TN

8

K44 18DB/GY

9

K900 18DB/DG

10

-

C182 (2.4L) - BLACK (ENGINE INTAKE SIDE)

CAV

CIRCUIT

1

-

2

-

3

K61 18YL/BK

4

K961 18GY/RD

5

K21 18BK/RD

6

K2 18TN/BK

7

K1 18DG/RD

8

K22 18OR/DB

9

F856 18YL/PK

10

G6 18GY/YL

11

-

12

F855 18OR

13

-

14

-

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

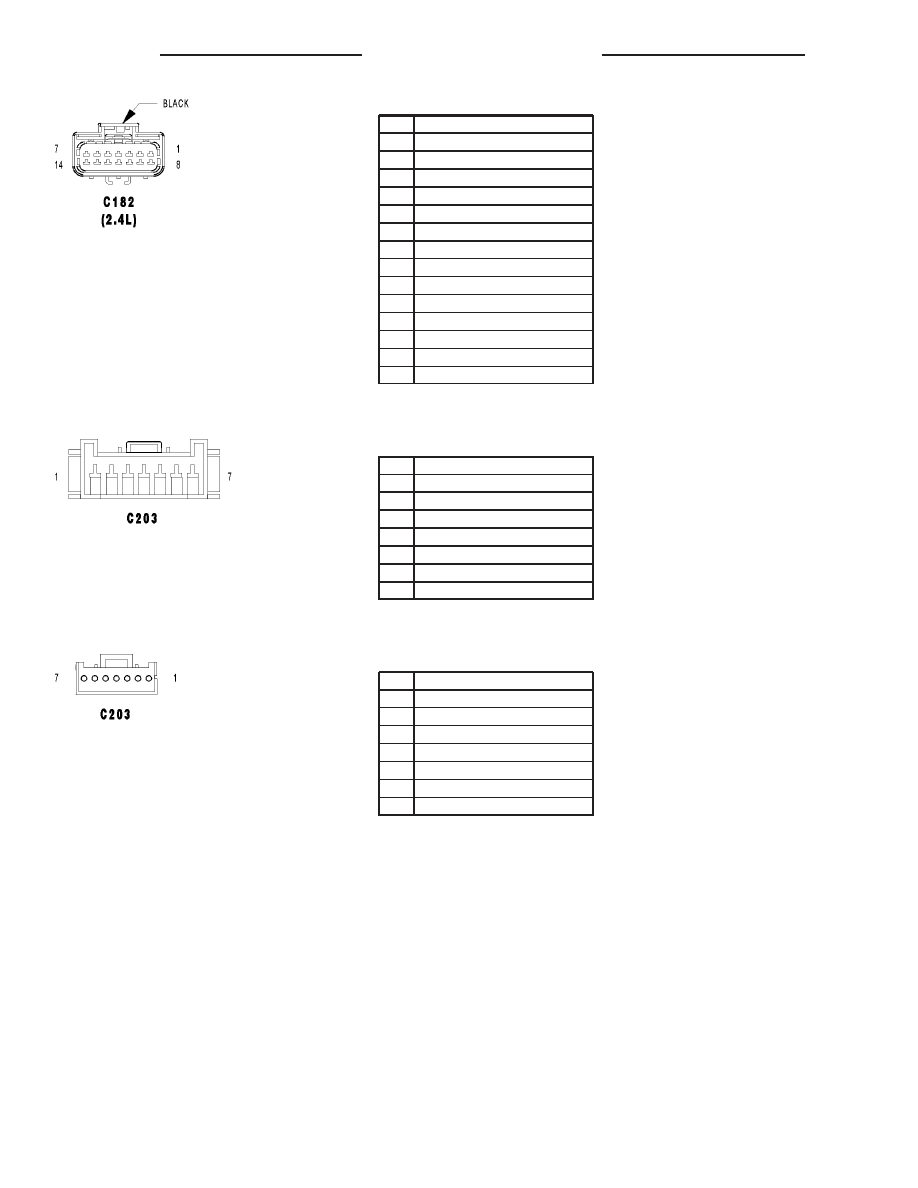

C182 (2.4L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

-

3

K61 18VT/GY

4

K961 18BR/VT

5

K21 18DB/LG

6

K2 18VT/OR

7

K1 18VT/BR

8

K22 18BR/OR

9

F856 18YL/PK

10

G6 18VT/GY

11

-

12

F855 18PK/YL

13

-

14

-

C203 - (I/P SIDE)

CAV

CIRCUIT

1

F505 20PK/YL

2

Z10 20BK

3

L1 20WT/LG

4

G231 20VT/YL

5

G32 20VT/LB

6

M22 20YL/OR

7

M21 20YL/BR

C203 - (MIRROR SIDE)

CAV

CIRCUIT

1

F505 20DB/WT

2

Z2 20BK/LG

3

L1 20VT/BK

4

G31 20VT/LG

5

G32 20BK/LB

6

M22 20YL

7

M21 20PK/WT

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

TJ
