8W-50 FRONT LIGHTING
Component
Page
A/C Compressor Clutch Relay . . . . . . . . . . 8W-50-9
Circuit Breaker . . . . . . . . . . . . . . . . . . . 8W-50-2, 9
Daytime Running Lamp Module . . . 8W-50-2, 3, 4, 9

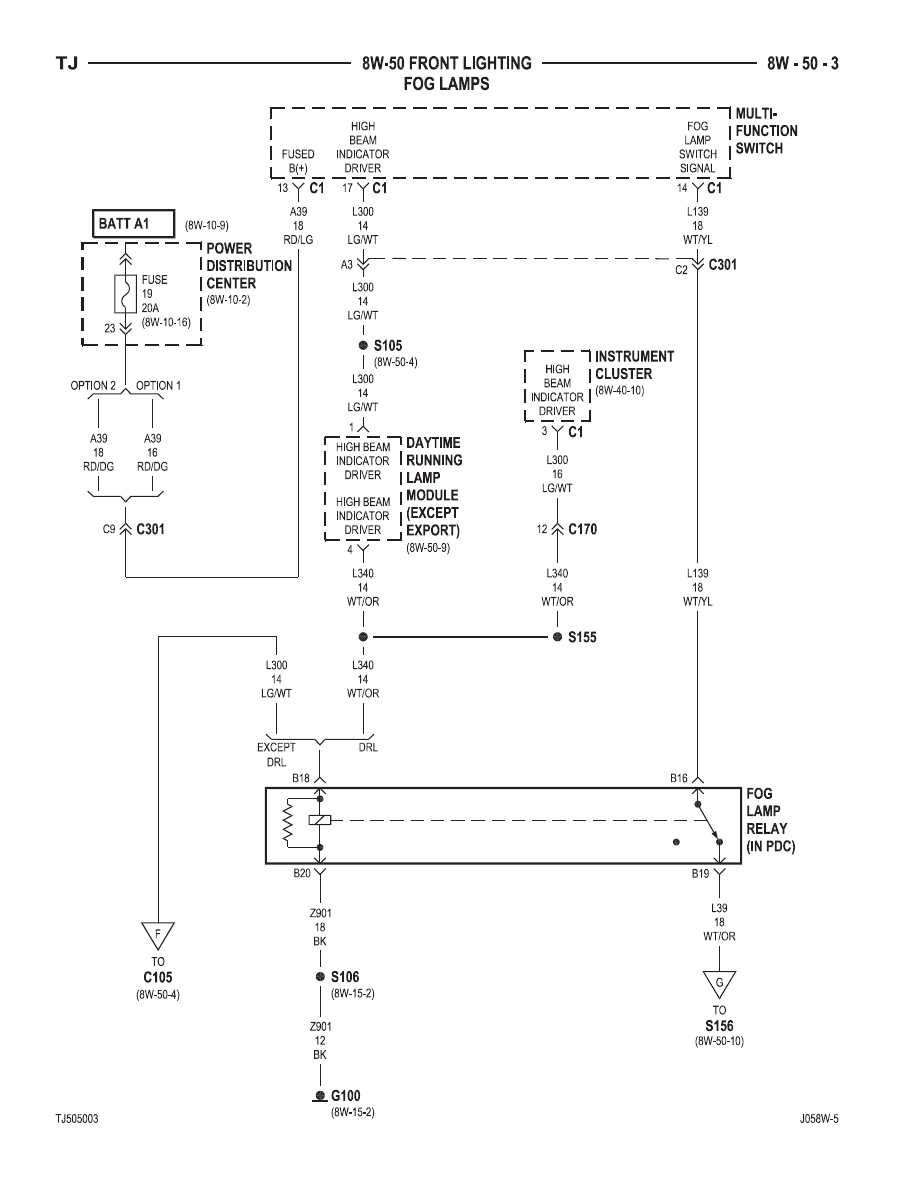

Fog Lamp Relay . . . . . . . . . . . . . . . . 8W-50-3, 4, 10
Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-2
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-2, 9
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-9
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-2, 8
Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-3
Fuse Block . . . . . . . . . . . . . . . . . . . . . 8W-50-2, 8, 9
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-3, 9
G102 . . . . . . . . . . . . . . . . . . . 8W-50-4, 5, 6, 7, 8, 10
G103 . . . . . . . . . . . . . . . . . . . 8W-50-4, 5, 6, 7, 8, 10
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-8
Headlamp Leveling Switch . . . . . . . . . . . 8W-50-2, 8
High Speed Radiator Fan Relay . . . . . . . . . 8W-50-9
Instrument Cluster . . . . . . 8W-50-3, 4, 5, 6, 7, 9, 10
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . 8W-50-10
Left Front Park/Turn Signal Lamp . . . . . . . 8W-50-5
Component
Page
Left Front Position Lamp . . . . . . . . . . . . . . 8W-50-7
Left Front Turn Signal Lamp . . . . . . . . . . . 8W-50-6

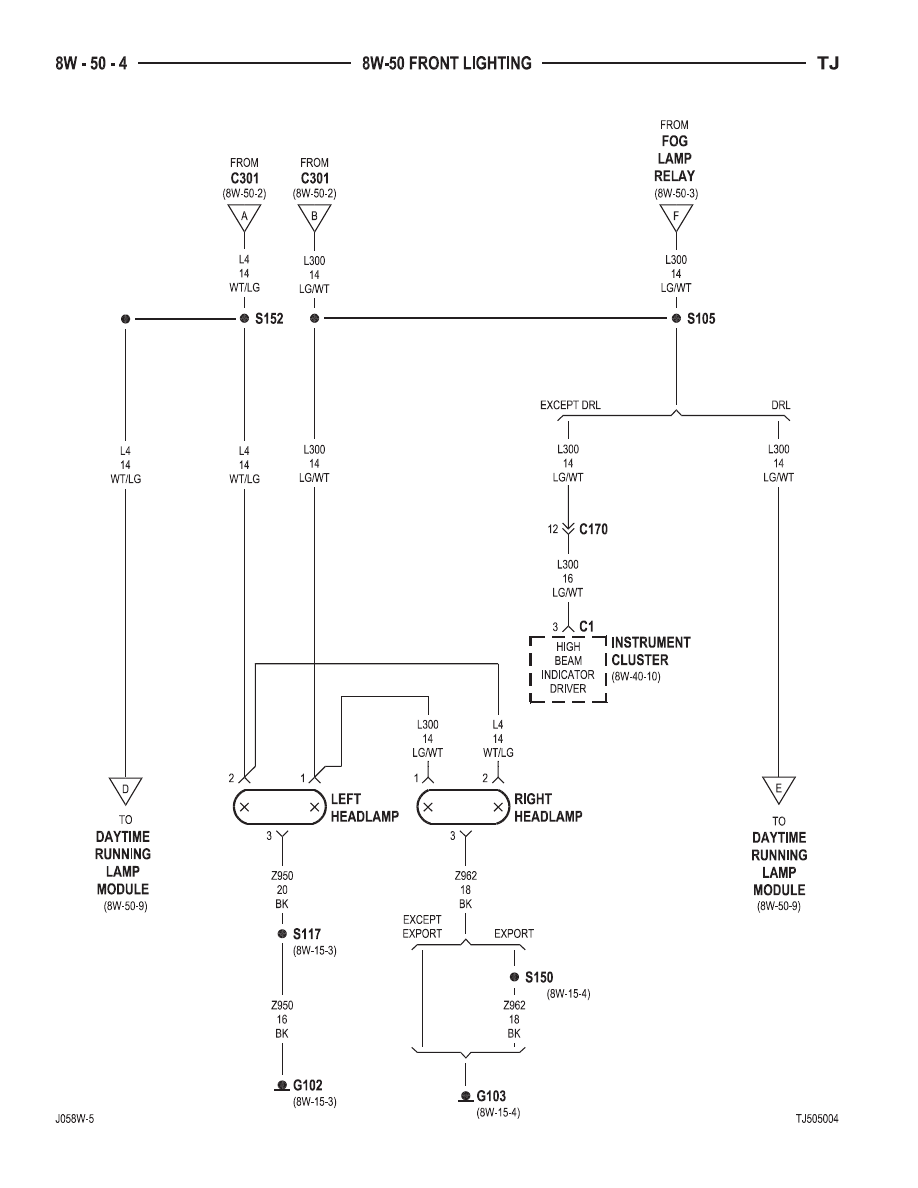

Left Headlamp . . . . . . . . . . . . . . . . . . . . . . 8W-50-4
Left Headlamp Leveling Motor . . . . . . . . . . 8W-50-8
Left Side Marker Lamp . . . . . . . . . . . . . . . 8W-50-5
Left Side Repeater Lamp . . . . . . . . . . . . . . 8W-50-6
Low Speed Radiator Fan Relay . . . . . . . . . 8W-50-9

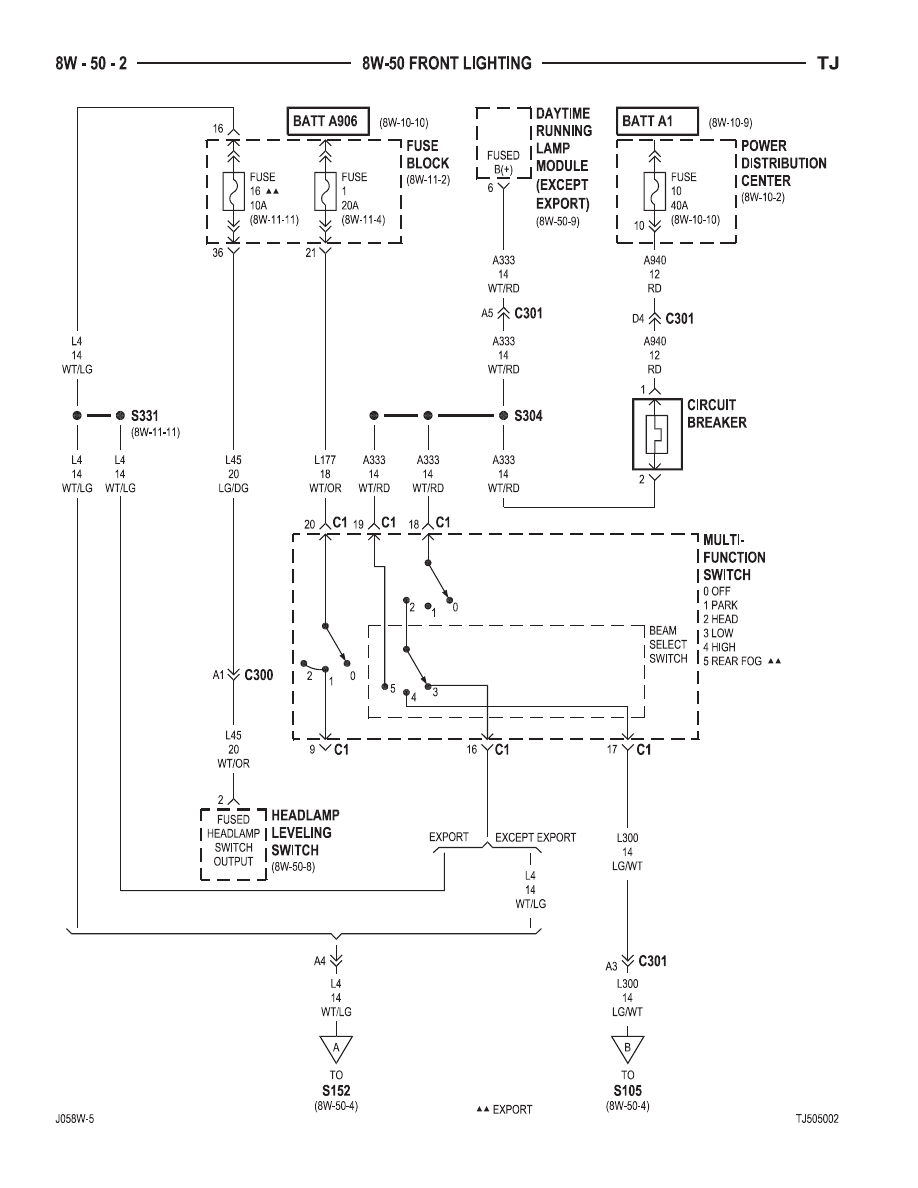

Multi-Function Switch . . . . . . 8W-50-2, 3, 5, 6, 7, 8
Power Distribution Center . . . . . . . . . 8W-50-2, 3, 9
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . 8W-50-10
Right Front Park/Turn Signal Lamp . . . . . 8W-50-5
Right Front Position Lamp . . . . . . . . . . . . . 8W-50-7
Right Front Turn Signal Lamp . . . . . . . . . . 8W-50-6
Right Headlamp . . . . . . . . . . . . . . . . . . . . . 8W-50-4
Right Headlamp Leveling Motor . . . . . . . . 8W-50-8
Right Side Marker Lamp . . . . . . . . . . . . . . 8W-50-5
Right Side Repeater Lamp . . . . . . . . . . . . . 8W-50-6
Vehicle Speed Sensor . . . . . . . . . . . . . . . . . 8W-50-9
TJ
8W-50 FRONT LIGHTING
8W - 50 - 1
