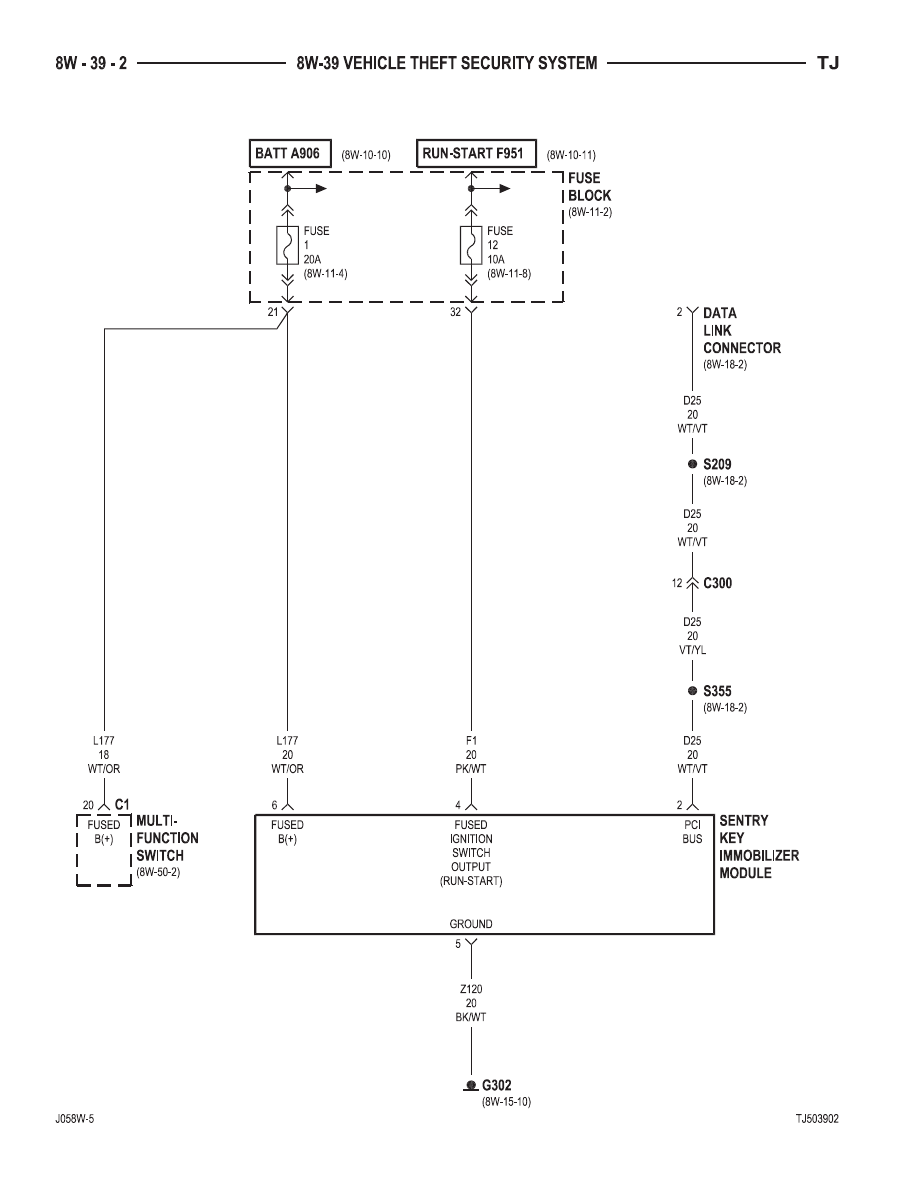

8W-39 VEHICLE THEFT SECURITY SYSTEM

Component

Page

Data Link Connector . . . . . . . . . . . . . . . . . 8W-39-2
Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-2
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-2
Fuse Block . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-2

Component

Page

G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-2
Multi-Function Switch . . . . . . . . . . . . . . . . 8W-39-2
Sentry Key Immobilizer Module . . . . . . . . . 8W-39-2

TJ

8W-39 VEHICLE THEFT SECURITY SYSTEM

8W - 39 - 1

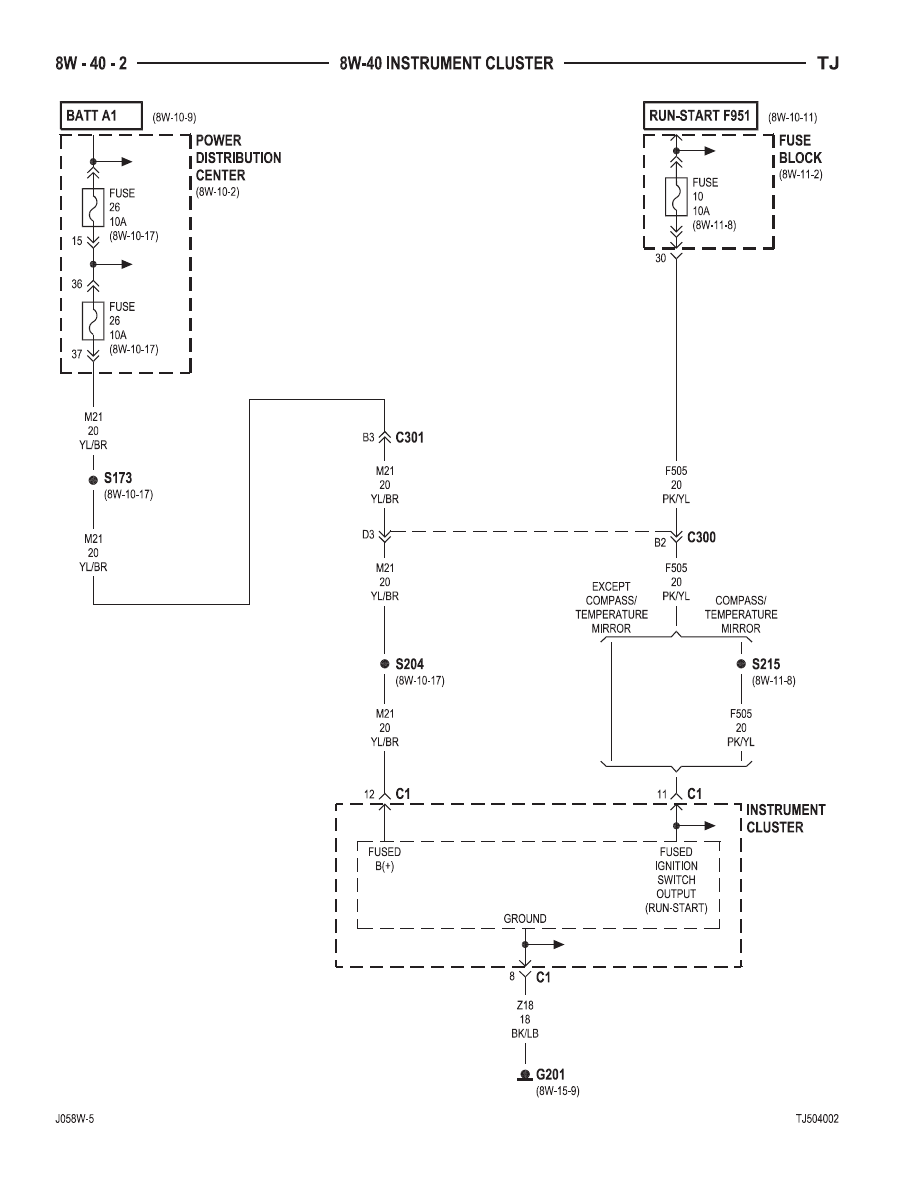

8W-40 INSTRUMENT CLUSTER

Component

Page

Antilock Brake Relay . . . . . . . . . . . . . . . . . 8W-40-7
Axle Lock Switch . . . . . . . . . . . . . . . . . . . . 8W-40-6
Brake Warning Indicator Switch . . . . . . . . 8W-40-7
Data Link Connector . . . . . . . . . . . . . . . 8W-40-3, 9
Daytime Running Lamp Module . . . . . . . . 8W-40-10
Driver Door Ajar Switch . . . . . . . . . . . . . . . 8W-40-8
Engine Coolant Temperature Sensor . . . . . 8W-40-3
Engine Oil Pressure Switch . . . . . . . . . . . . 8W-40-3
Front Locker Indicator Switch . . . . . . . . . . 8W-40-6
Fuel Pump Module . . . . . . . . . . . . . . . . . . . 8W-40-3
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
Fuse 26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
Fuse Block . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-7
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-4
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . 8W-40-8
Instrument Cluster . . 8W-40-2, 3, 4, 5, 6, 7, 8, 9, 10

Component

Page

Left Courtesy Lamp . . . . . . . . . . . . . . . . . . 8W-40-8
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-40-5
Left Side Marker Lamp . . . . . . . . . . . . . . . 8W-40-8
Multi-Function Switch . . . . . . . . . 8W-40-4, 5, 8, 10
Park Brake Switch . . . . . . . . . . . . . . . . . . . 8W-40-7
Passenger Door Ajar Switch . . . . . . . . . . . . 8W-40-8
Power Distribution Center . . . . . . . . . . . . . 8W-40-2
Powertrain Control Module . . . . . . . . . . . . 8W-40-3
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-9
Rear Locker Indicator Switch . . . . . . . . . . . 8W-40-6
Rear Window Defogger Relay . . . . . . . . . . . 8W-40-9
Rear Window Defogger Switch . . . . . . . . . . 8W-40-9
Right Courtesy Lamp . . . . . . . . . . . . . . . . . 8W-40-8
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . . 8W-40-5
Right Side Marker Lamp . . . . . . . . . . . . . . 8W-40-8
Seat Belt Switch . . . . . . . . . . . . . . . . . . . . . 8W-40-4
Transfer Case Switch . . . . . . . . . . . . . . . . . 8W-40-5
Vehicle Speed Sensor . . . . . . . . . . . . . . . . . 8W-40-3

TJ

8W-40 INSTRUMENT CLUSTER

8W - 40 - 1
