Jeep Wrangler TJ. Manual - part 366

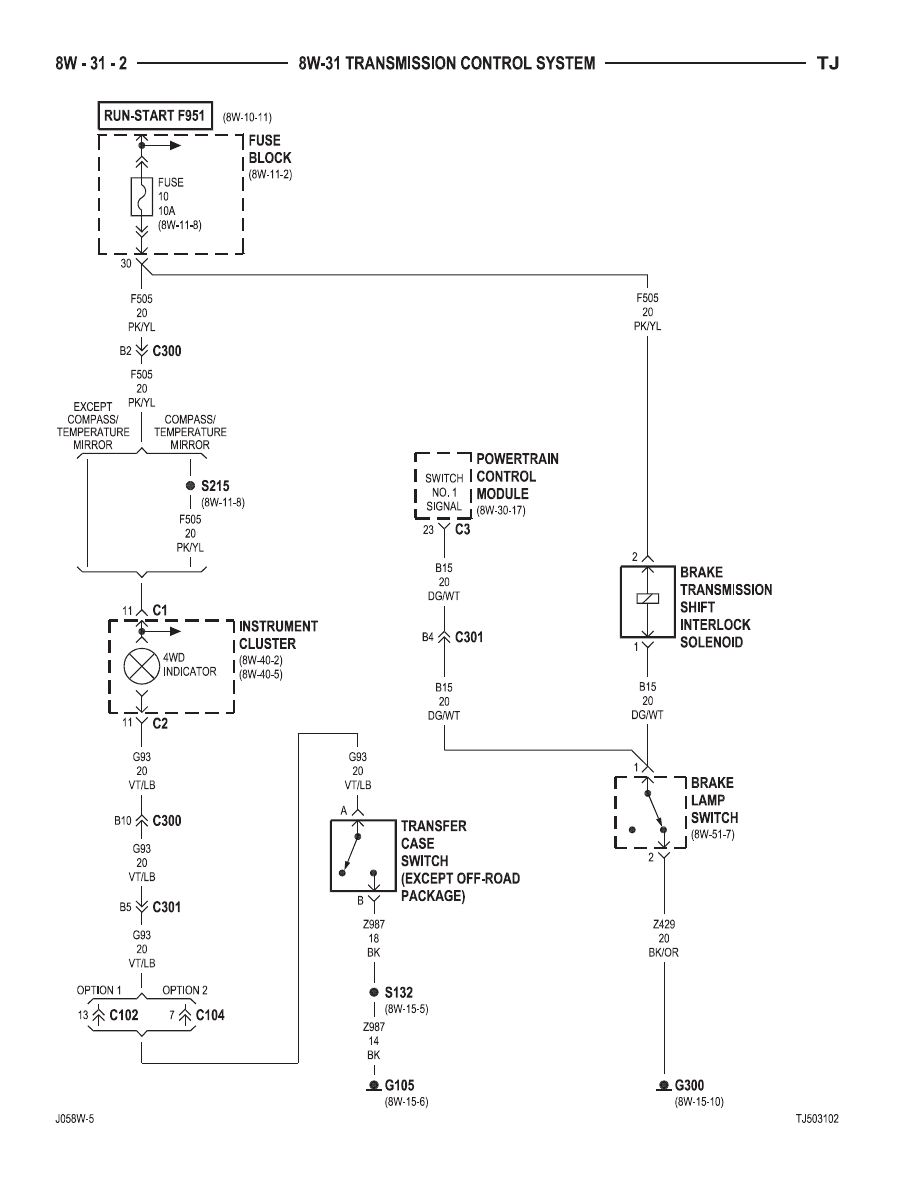

8W-31 TRANSMISSION CONTROL SYSTEM

Component

Page

Axle Lock Switch . . . . . . . . . . . . . . . . 8W-31-13, 14
Brake Lamp Switch . . . . . . . . . . . . . . . . . . 8W-31-2
Brake Transmission Shift Interlock

Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2

Clutch Pedal Position Switch . . . . . . . . . . . 8W-31-9
Data Link Connector . . . . . . . . . . . . . . . . . 8W-31-9
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . 8W-31-3
Front Locker Indicator Switch . . . . . . . . . 8W-31-12
Front Locker Pump . . . . . . . . . . . . . . . . . . 8W-31-11
Front Locker Relay . . . . . . . . . . . . . . . . . . 8W-31-11
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-7
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2
Fuse 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-11
Fuse Block . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2, 7
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
G105 . . . . . . . . . . . . . . . . . . . . . . 8W-31-2, 3, 11, 12
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-10, 14
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2

Component

Page

Input Speed Sensor . . . . . . . . . . . . . . . . . . 8W-31-9
Instrument Cluster . . . . . . . 8W-31-2, 10, 12, 13, 14
Left Rear Lamp Assembly . . . . . . . . . . . . . 8W-31-7
Output Speed Sensor . . . . . . . . . . . . . . . . . 8W-31-9
Power Distribution Center . . . . . . . . . . 8W-31-3, 11
Powertrain Control Module . . 8W-31-2, 3, 4, 5, 6, 8,

9, 10, 14

Rear Locker Indicator Switch . . . . . . . . . . 8W-31-12
Rear Locker Pump . . . . . . . . . . . . . . . . . . 8W-31-11
Rear Locker Relay . . . . . . . . . . . . . . . . . . 8W-31-11
Right Rear Lamp Assembly . . . . . . . . . . . . 8W-31-7
Tow/Haul Overdrive Off Switch . . . . . . . . 8W-31-10
Transfer Case Switch . . . . . . . . . . . . . . 8W-31-2, 14
Transmission Control Relay . . . . . . . . 8W-31-3, 4, 5
Transmission Range Sensor . . . . . . . . 8W-31-6, 7, 9
Transmission Solenoid/Pressure Switch

Assembly . . . . . . . . . . . . . . . . . . . . . . 8W-31-4, 5

Variable Line Pressure Sensor . . . . . . . . . . 8W-31-8

TJ

8W-31 TRANSMISSION CONTROL SYSTEM

8W - 31 - 1
