• Rear Washer Pump/Motor - The rear washer

pump/motor unit is located in a dedicated hole on the
lower inboard side of the washer reservoir, on the top
of the left front fender wheel house in the engine
compartment. The optional rear washer pump is
located just behind and above the standard front
washer pump/motor unit on the reservoir.

• Rear Wiper and Washer Switch - The rear

wiper and washer switch is located in the accessory
switch bezel near the bottom of the center stack area
on the instrument panel. Only the switch rocker but-
ton is visible through the lower opening of the instru-
ment panel center bezel, the remainder of the switch
is concealed behind the accessory switch bezel within

the instrument panel. The rear wiper and washer
switch is dedicated to providing all of the driver con-
trols for both the rear wiper and the rear washer sys-
tems.

• Rear Wiper Arm - The single rear wiper arm is

secured by a nut directly to the rear wiper motor out-
put shaft, which extends through a mounting hole in
the liftglass inboard of the upper right liftglass
hinge.

• Rear Wiper Blade - The single rear wiper

blade is secured to the rear wiper arm with an inte-
gral latch, and is parked in a horizontal position near
the top of the liftglass when the rear wiper system is
not in operation.

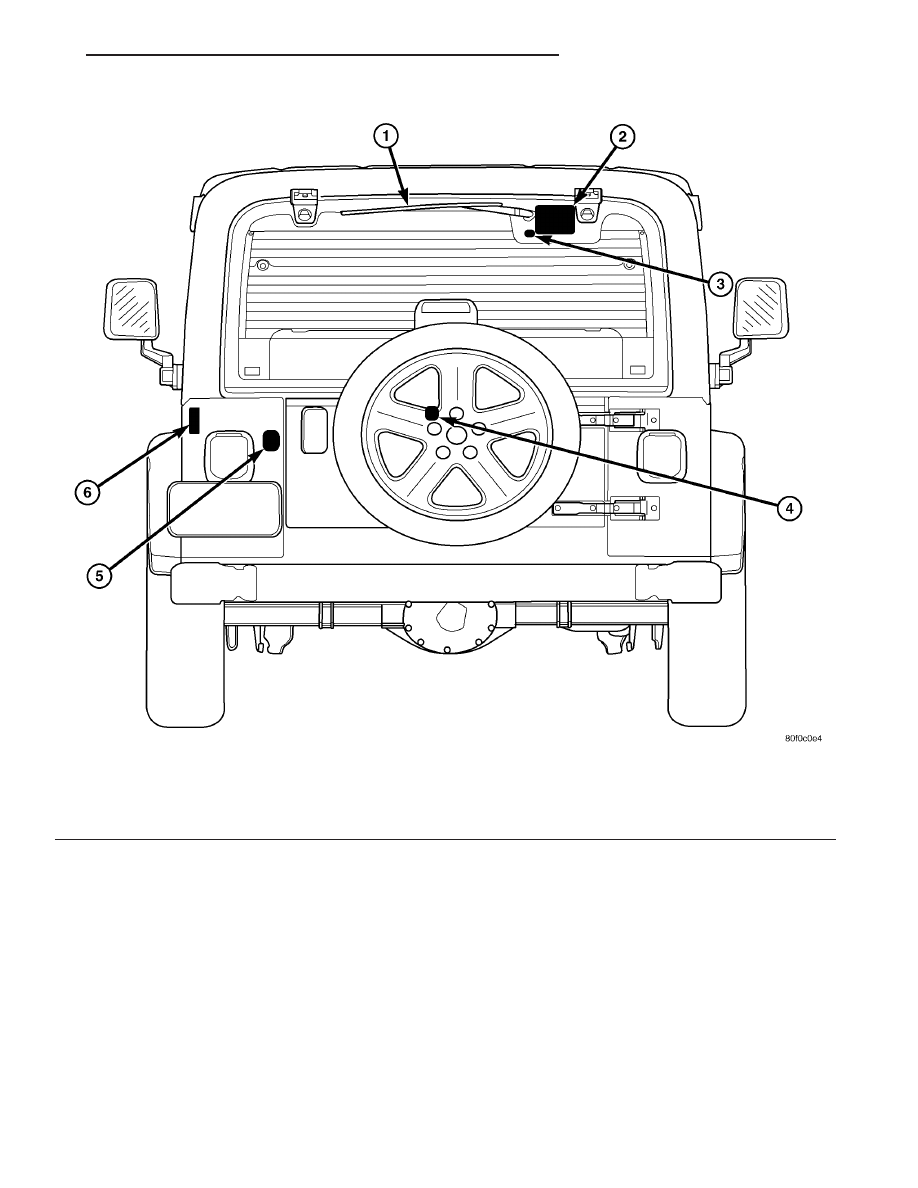

Fig. 1 Rear Wiper & Washer System

1 - WIPER ARM & BLADE
2 - WIPER MOTOR
3 - WASHER NOZZLE

4 - REAR WIPER/WASHER SWITCH
5 - REAR WASHER PUMP/MOTOR
6 - REAR WASHER HOSE CAP/CHECK VALVE

TJ

REAR WIPERS/WASHERS

8R - 25

REAR WIPERS/WASHERS (Continued)

• Rear Wiper Motor - The rear wiper motor out-

put shaft is the only visible component of the rear
wiper motor. The remainder of the motor is concealed
behind a plastic trim cover on the inside of the lift-
glass near the upper right liftglass hinge. The rear
wiper motor includes the motor bracket, the rear
wiper motor, an internal automatic resetting circuit
breaker, a diode, and the rear wiper motor park
switch.

• Washer Reservoir - The rear washer system

shares a single reservoir with the front washer sys-
tem, but has its own dedicated washer pump/motor
unit and unique plumbing provisions. The reservoir
is secured to the top of the left front fender wheel
house within the engine compartment of the vehicle.

Hard wired circuitry connects the rear wiper and

washer system components to the electrical system of
the vehicle. These hard wired circuits are integral to
several wire harnesses, which are routed throughout
the vehicle and retained by many different methods.
These circuits may be connected to each other, to the
vehicle electrical system and to the rear wiper and
washer system components through the use of a com-
bination of soldered splices, splice block connectors,
and many different types of wire harness terminal
connectors and insulators. Refer to the appropriate
wiring information. The wiring information includes
wiring diagrams, proper wire and connector repair
procedures, further details on wire harness routing
and retention, as well as pin-out and location views
for the various wire harness connectors, splices and
grounds.

OPERATING MODES

The components of the rear wiper and washer sys-

tem are designed to work in concert to provide the
following operating modes:

• Continuous Wipe Mode - When the rear wiper

and washer switch rocker is moved to the Wipe posi-
tion, the rear wiper will be operated in a continuous
manner at a fixed wipe cycle speed until the switch
is moved to the Off position. When the Off position is
selected, the rear wiper motor will continue to oper-
ate until the current wipe cycle is complete, then
park the wiper blade in a horizontal position near
the top of the liftglass.

• Washer Mode - The rear wiper and washer

switch rocker must first be moved to the Wipe detent
in order to access the momentary Wash position and
operate the rear washer system. When the Wash
position is selected, the rear washer system will dis-
pense washer fluid onto the liftglass and the rear
wiper motor will operate in a continuous mode for as
long as the switch is held closed. The rear wiper and
washer switch rocker must be manually moved back

to the Off position following rear washer operation in
order to turn the rear wiper system off.

OPERATION

The rear wiper and washer system is designed to

provide the vehicle operator with a convenient, safe,
and reliable means of maintaining visibility through
the rear liftglass. The various components of this sys-
tem are designed to convert electrical energy pro-
duced by the vehicle electrical system into the
mechanical action of the wiper blade to wipe the out-
side surface of the glass, as well as into the hydraulic
action of the washer system to apply washer fluid
stored in an on-board reservoir to the area of the
glass to be wiped. When combined, these components
provide the means to effectively maintain clear visi-
bility for the vehicle operator by removing excess
accumulations of rain, snow, bugs, mud, or other
minor debris that might be encountered while driv-
ing the vehicle under numerous types of inclement
operating conditions from the outside of the liftglass
surface.

The vehicle operator initiates all rear wiper and

washer system functions with the rear wiper and
washer switch located in the accessory switch bezel,
just below the heater and air conditioner controls in
the center stack area of the instrument panel. Mov-
ing the switch rocker downward to a detent position
selects the rear wiper system fixed cycle operating
mode. Moving the switch rocker downward past the
wipe mode detent actuates the momentary rear
washer system switch.

The rear wiper and washer system will only oper-

ate when the ignition switch is in the On position.
When the ignition switch is in the On position, bat-
tery current is directed from a fuse in the Power Dis-
tribution Center (PDC) to the rear wiper and washer
system fuse in the fuse block. This fuse provides bat-
tery current through a fused ignition switch output
(run) circuit to the rear wiper and washer switch,
and to one fixed contact of the rear wiper motor park
switch.

The hard wired circuits and components of the rear

wiper and washer system may be diagnosed and
tested using conventional diagnostic tools and proce-
dures.

OPERATING MODES

Following are paragraphs that briefly describe the

operation of each of the rear wiper and washer sys-
tem operating modes.

CONTINUOUS WIPE MODE

When the Wipe position of the rear wiper and

washer switch rocker is selected, the Wipe mode cir-
cuitry within the switch directs battery current

8R - 26

REAR WIPERS/WASHERS

TJ

REAR WIPERS/WASHERS (Continued)

through the rear wiper motor control circuit to the
rear wiper motor, which causes the rear wiper to
cycle continuously at a fixed speed.

When the Off position of the rear wiper and

washer switch is selected, one of two events is possi-
ble. The event that will occur depends upon the posi-
tion of the wiper blade on the liftglass at the moment
that the Off position is selected. If the wiper blade is
in the up position on the glass when the Off position
is selected, the park switch in the rear wiper motor
is closed to ground through the rear wiper motor con-
trol circuit input and the wiper motor ceases to oper-
ate. If the wiper blade is not in the up position on
the glass when the Off position is selected, the park
switch is closed to battery current through the fused
ignition switch output (run) circuit. The park switch
directs this battery current to the rear wiper motor
brush causing the motor to continue running until
the wiper blade is in the up position on the glass, at
which time the park switch opens the battery current
feed to the rear wiper motor brush and is again
closed to ground through the rear wiper motor con-
trol circuit input and the wiper motor ceases to oper-
ate.

WASH MODE

When the momentary Wash position of the rear

wiper and washer switch rocker is selected, the Wash
position circuitry within the switch directs battery
current to the rear washer pump and to the rear
washer motor control circuit input of the rear wiper
motor, which causes both the rear washer pump and
the rear wiper motor to operate for as long as the
rear wiper and washer switch rocker is held in the
momentary Wash position.

DIAGNOSIS AND TESTING - REAR WIPER &
WASHER SYSTEM

WIPER SYSTEM

The diagnosis found here addresses an electrically

inoperative rear wiper system. If the rear wiper
motor operates, but the wiper does not move on the
liftglass, inspect the mechanical connection between
the rear wiper arm and the rear wiper motor output
shaft. If OK, replace the faulty rear wiper motor. If
the wiper operates, but chatters, lifts, or does not
clear the glass, clean and inspect the rear wiper sys-
tem components as required. (Refer to 8 - ELECTRI-
CAL/REAR WIPERS/WASHERS - INSPECTION) and
(Refer to 8 - ELECTRICAL/REAR WIPERS/WASH-
ERS - CLEANING). Refer to the appropriate wiring
information. The wiring information includes wiring
diagrams, proper wire and connector repair proce-
dures, details of wire harness routing and retention,
connector pin-out information and location views for

the various wire harness connectors, splices and
grounds.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OR INSTRU-
MENT PANEL COMPONENT DIAGNOSIS OR SER-
VICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO
MINUTES FOR THE SYSTEM CAPACITOR TO DIS-
CHARGE BEFORE PERFORMING FURTHER DIAG-
NOSIS OR SERVICE. THIS IS THE ONLY SURE WAY
TO DISABLE THE SUPPLEMENTAL RESTRAINT
SYSTEM. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT.

(1) Check the rear wiper and washer fuse (Fuse 6 -

20 ampere) in the fuse block. If OK, go to Step 2. If
not OK, repair the shorted circuit or component as
required and replace the faulty fuse.

(2) Turn the ignition switch to the On position.

Check for battery voltage at rear wiper and washer
fuse (Fuse 6 - 20 ampere) in the fuse block. If OK, go
to Step 3. If not OK, repair the open fused ignition
switch output (run) circuit between the fuse block
and the ignition switch as required.

(3) Turn the ignition switch to the Off position.

Disconnect and isolate the battery negative cable.
Disconnect the instrument panel wire harness con-
nector for the rear wiper and washer switch from the
switch connector receptacle. Reconnect the battery
negative cable. Turn the ignition switch to the On
position. Check for battery voltage at the fused igni-
tion switch output (run) circuit cavity of the instru-
ment panel wire harness connector for the rear wiper
and washer switch. If OK, go to Step 4. If not OK,
repair the open fused ignition switch output (run) cir-
cuit between the rear wiper and washer switch and
the fuse block as required.

(4) Turn the ignition switch to the Off position.

Disconnect and isolate the battery negative cable.
Check for continuity between the ground circuit cav-
ity of the instrument panel wire harness connector
for the rear wiper and washer switch and a good
ground. There should be continuity. If OK, go to Step
5. If not OK, repair the open ground circuit to ground
(G200) as required.

(5) Test the rear wiper and washer switch continu-

ity. (Refer to 8 - ELECTRICAL/REAR WIPERS/
WASHERS/REAR

WIPER/WASHER

SWITCH

-

DIAGNOSIS AND TESTING). If OK, go to Step 6. If
not OK, replace the faulty rear wiper and washer
switch.

TJ

REAR WIPERS/WASHERS

8R - 27

REAR WIPERS/WASHERS (Continued)

(6) Disconnect the hardtop wire harness connector

for the rear wiper motor from the motor pigtail wire
connector. Reconnect the battery negative cable. Turn
the ignition switch to the On position. Check for bat-
tery voltage at the fused ignition switch output (run)
circuit cavity of the hardtop wire harness connector
for the rear wiper motor. If OK, go to Step 7. If not
OK, repair the open fused ignition switch output
(run) circuit between the rear wiper motor and the
fuse block as required.

(7) Turn the ignition switch to the Off position.

Disconnect and isolate the battery negative cable.
Check for continuity between the ground circuit cav-
ity of the hardtop wire harness connector for the rear
wiper motor and a good ground. There should be con-
tinuity. If OK, go to Step 8. If not OK, repair the
open ground circuit to ground (G302) as required.

(8) Check for continuity between the rear wiper

motor control circuit cavity of the hardtop wire har-
ness connector for the rear wiper motor and a good
ground. There should be no continuity. If OK, go to
Step 9. If not OK, repair the shorted rear wiper
motor control circuit between the rear wiper motor
and the rear wiper and washer switch as required.

(9) Check for continuity between the rear wiper

motor control circuit cavities of the hardtop wire har-
ness connector for the rear wiper motor and the
instrument panel wire harness connector for the rear
wiper and washer switch. There should be continuity.
If OK, replace the faulty rear wiper motor. If not OK,
repair the open rear wiper motor control circuit
between the rear wiper motor and the rear wiper and
washer switch as required.

WASHER SYSTEM

The diagnosis found here addresses an electrically

inoperative rear washer system. If the rear washer
pump/motor operates, but no washer fluid is emitted
from the rear washer nozzle, be certain to check the
fluid level in the reservoir. Also inspect the rear
washer system components as required. (Refer to 8 -
ELECTRICAL/REAR WIPERS/WASHERS - INSPEC-
TION). Refer to the appropriate wiring information.
The wiring information includes wiring diagrams,
proper wire and connector repair procedures, details
of wire harness routing and retention, connector pin-
out information and location views for the various
wire harness connectors, splices and grounds.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OR INSTRU-
MENT PANEL COMPONENT DIAGNOSIS OR SER-
VICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO

MINUTES FOR THE SYSTEM CAPACITOR TO DIS-
CHARGE BEFORE PERFORMING FURTHER DIAG-
NOSIS OR SERVICE. THIS IS THE ONLY SURE WAY
TO DISABLE THE SUPPLEMENTAL RESTRAINT
SYSTEM. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT.

(1) Turn the ignition switch to the On position.

Place the rear wiper and washer switch rocker in the
Wipe position. Check whether the rear wiper is oper-
ating. If OK, go to Step 2. If not OK, repair the wiper
system as required before you proceed with washer
system diagnosis. Refer to WIPER SYSTEM.

(2) Turn the ignition switch to the Off position.

Disconnect and isolate the battery negative cable.
Disconnect the body wire harness connector for the
rear washer pump/motor from the pump/motor con-
nector receptacle. Check for continuity between the
ground circuit cavity of the body wire harness con-
nector for the rear washer pump/motor and a good
ground. There should be continuity. If OK, go to Step
3. If not OK, repair the open ground circuit to ground
(G302) as required.

(3) Reconnect the battery negative cable. Turn the

ignition switch to the On position. Check for battery
voltage at the rear washer motor control circuit cav-
ity of the body wire harness connector for the rear
washer pump/motor while the rear wiper and washer
switch rocker is actuated to the Wash position. If OK,
replace the faulty rear washer pump/motor unit. If
not OK, go to Step 4.

(4) Turn the ignition switch to the Off position.

Disconnect and isolate the battery negative cable.
Disconnect the instrument panel wire harness con-
nector for the rear wiper and washer switch from the
switch connector receptacle. Check for continuity
between the rear washer motor control circuit cavi-
ties of the body wire harness connector for the rear
washer pump/motor and the instrument panel wire
harness connector for the rear wiper and washer
switch. There should be continuity. If OK, go to Step
5. If not OK, repair the open rear washer motor con-
trol circuit between the rear wiper and washer
switch and the rear washer pump/motor as required.

(5) Test the rear wiper and washer switch continu-

ity. (Refer to 8 - ELECTRICAL/REAR WIPERS/
WASHERS/REAR

WIPER/WASHER

SWITCH

-

DIAGNOSIS AND TESTING). If not OK, replace the
faulty rear wiper and washer switch.

CLEANING - REAR WIPER & WASHER SYSTEM

WIPER SYSTEM

The squeegee of a wiper blade exposed to the ele-

ments for a long time tends to lose its wiping effec-
tiveness.

Periodic

cleaning

of

the

squeegee

is

8R - 28

REAR WIPERS/WASHERS

TJ

REAR WIPERS/WASHERS (Continued)
