Jeep Wrangler TJ. Manual - part 255

CAUTION: Before moving vehicle, pump brake
pedal several times to ensure the vehicle has a firm
enough pedal to stop the vehicle.

NOTE: After parking brake lining replacement, it is
recommended that the parking brake system be
conditioned prior to use. This is done by making
one stop from 25 mph on dry pavement or concrete
using light to moderate force on the parking brake
hand lever.

(17) Road test the vehicle to ensure proper func-

tion of the vehicle’s brake system.

ADJUSTMENT - WITH ADJUSTING TOOL

Adjustment can be made with a standard brake

gauge or with adjusting tool. Adjustment is per-
formed with the complete brake assembly installed
on the backing plate.

(1) Be sure parking brake lever is fully released.
(2) Raise vehicle so rear wheels can be rotated

freely.

(3) Remove plug from each access hole in brake

support plates.

(4) Loosen parking brake cable adjustment nut

until there is slack in front cable.

(5) Insert adjusting tool through support plate

access hole and engage tool in teeth of adjusting
screw star wheel (Fig. 68).

(6) Rotate adjuster screw star wheel (move tool

handle upward) until slight drag can be felt when
wheel is rotated.

(7) Push and hold adjuster lever away from star

wheel with thin screwdriver.

(8) Back off adjuster screw star wheel until brake

drag is eliminated.

(9) Repeat adjustment at opposite wheel. Be sure

adjustment is equal at both wheels.

(10) Install support plate access hole plugs.
(11) Adjust parking brake cable and lower vehicle.
(12) Depress park brake lever and make sure park

brakes hold the vehicle staionary.

(13) Release park brake lever.

CABLES

REMOVAL

REMOVAL - DRUM BRAKES

(1) Raise vehicle and loosen equalizer nuts until

rear cables are slack.

(2) Disengage cable from equalizer and remove

cable.

(3) Remove cable bracket from upper suspension

arm (Fig. 69).

(4) Remove rear wheel and brake drum.
(5) Remove secondary brake shoe and disconnect

cable from lever on brake shoe.

(6) Compress cable retainer with worm drive hose

clamp (Fig. 70) and remove cable from backing plate.

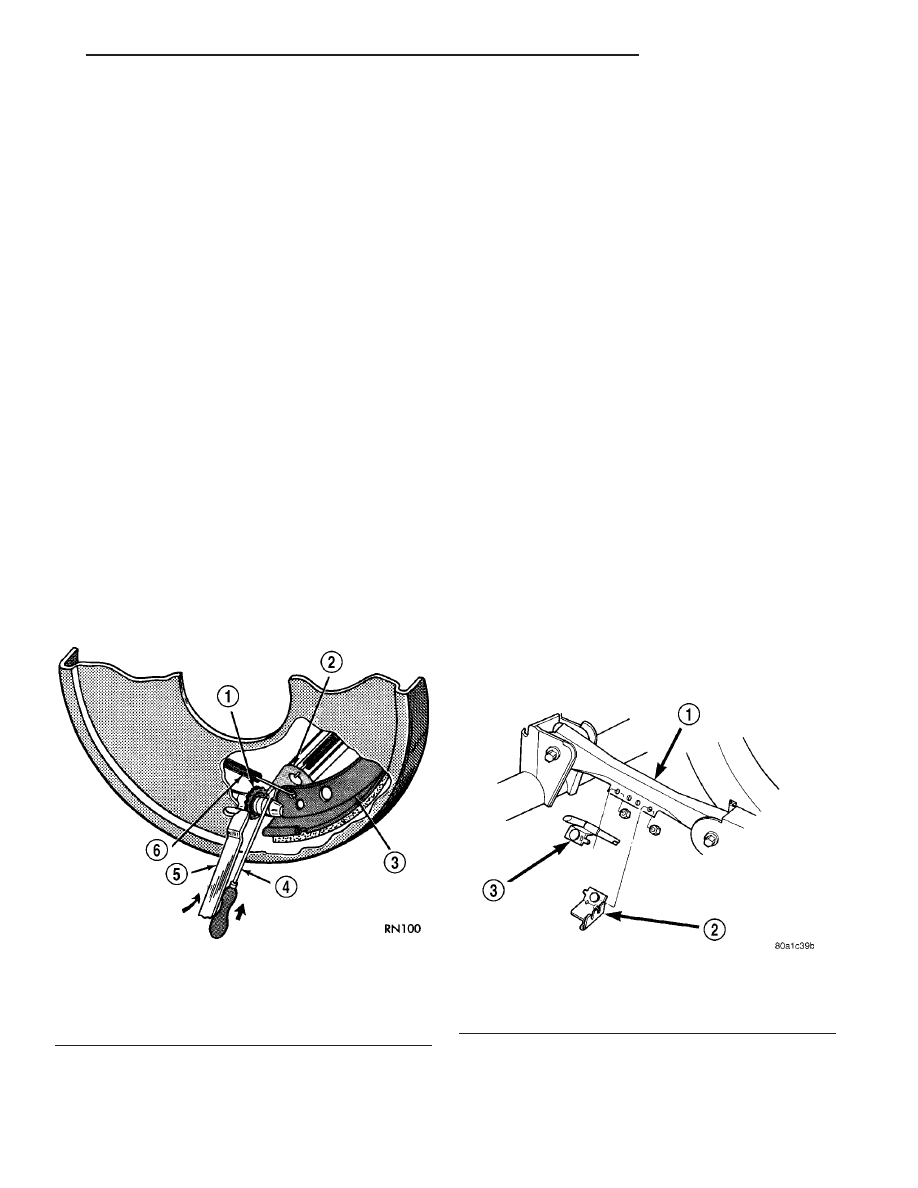

Fig. 68 Brake Adjustment

1 - STAR WHEEL
2 - LEVER
3 - BRAKE SHOE WEB
4 - SCREWDRIVER
5 - ADJUSTING TOOL
6 - ADJUSTER SPRING

Fig. 69 Parking Brake Cable Bracket

1 - UPPER SUSPENSION ARM
2 - WIRING BRACKET
3 - PARKING BRAKE CABLE BRACKET

TJ

BRAKES - BASE

5 - 37

SHOES (Continued)

REMOVAL - DISC BRAKES

(1) Raise and support the vehicle.
(2) Lockout the parking brake cable.
(3) Loosen the brake cable at the equalizer and

adjuster nut.

(4) Remove the cable from the front cable.
(5) Remove the cable from the equalizer.
(6) Remove the cable from the frame bracket.
(7) Remove the cable from the axle bracket.
(8) Remove the brake cable from the brake lever.

(Fig. 71)

INSTALLATION

INSTALLATION - DRUM BRAKES

(1) Install new cable in backing plate. Be sure

cable retainer is seated.

(2) Attach cable to lever on brake shoe and install

brake shoe on backing plate.

(3) Adjust brake shoes to drum with brake gauge.
(4) Install brake drum and wheel.
(5) Install cable/bracket on upper suspension arm.
(6) Engage cable in equalizer and install equalizer

nuts.

(7) Adjust parking brakes.

INSTALLATION - DISC BRAKES

(1) Install the brake cable to the brake lever.
(2) Install the cable to the axle bracket (Fig. 72).
(3) Install the cable to the equalizer (Fig. 72).
(4) Install the cable to the front cable.
(5) Adjust the brake cable at the equalizer and

using the adjuster nut.

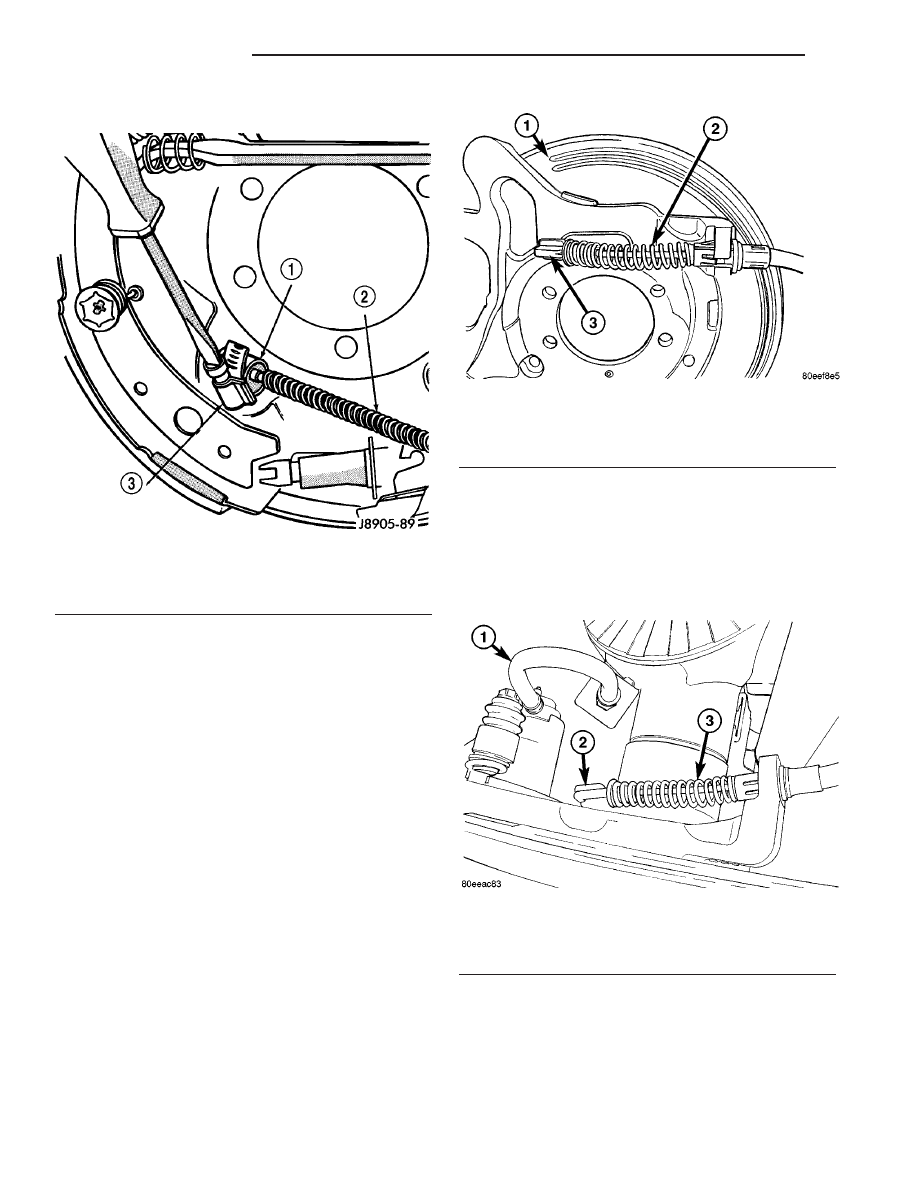

Fig. 70 Cable Retainer

1 - CABLE RETAINER
2 - REAR CABLE
3 - WORM DRIVE HOSE CLAMP

Fig. 71 CABLE REMOVAL/INSTALLATION

1 - SUPPORT PLAT
2 - PARK BRAKE CABLE
3 - EQUALIZER

Fig. 72 REAR CABLE CONNECTED

1 - BRAKE HOSE
2 - ACTUATOR LEVER
3 - PARK BRAKE CABLE

5 - 38

BRAKES - BASE

TJ

CABLES (Continued)

BRAKES - ABS
