(5) Use torque wrench on special tool to rotate

wheel and read rotating torque (Fig. 49).

(6) If rotating torque is less than 41 N·m (30 ft.

lbs.) or more than 271 N·m (200 ft. lbs.) on either
wheel the unit should be serviced.

DISASSEMBLY

(1) Clamp Holding Fixture 6965 in vise and set

differential case on fixture (Fig. 50).

(2) Remove pinion gear mate shaft lock screw.
(3) Remove pinion gear mate shaft.
(4) Lubricate and install disc without threaded

hole from Trac-Lok

t Tool Kit 6960 into lower side

gear (Fig. 51).

(5) Install disc with threaded hole in the upper

side gear. Thread forcing screw from Trac-Lok

t Tool

Kit 6960 through the upper disc until it comes in
contact with lower disc.

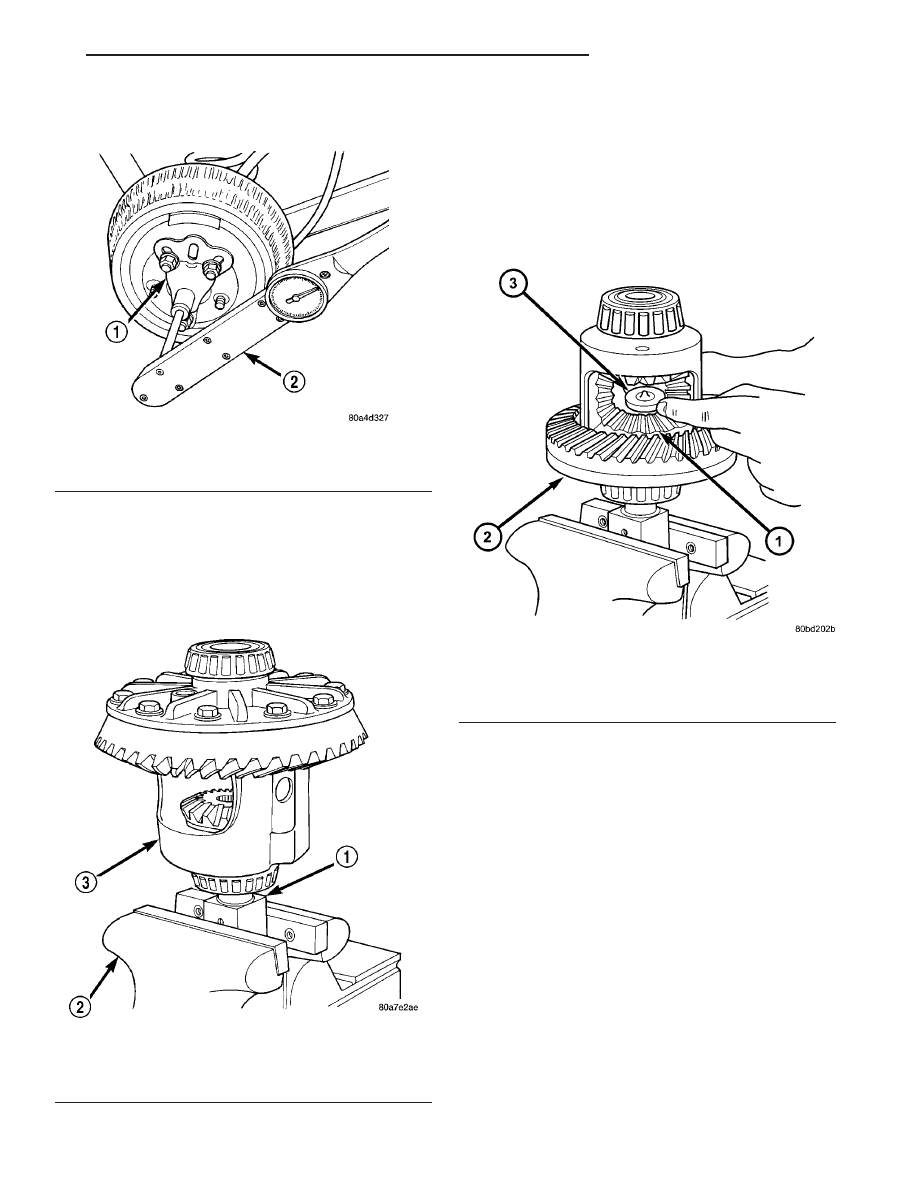

Fig. 49 ROTATING TORQUE TEST

1 - SPECIAL TOOL WITH BOLT IN CENTER HOLE
2 - TORQUE WRENCH

Fig. 50 DIFFERENTIAL CASE FIXTURE

1 - FIXTURE
2 - VISE
3 - DIFFERENTIAL

Fig. 51 DISC PLATE

1 - LOWER SIDE GEAR
2 - DIFFERENTIAL CASE
3 - DISC

TJ

REAR AXLE - 194RBI

3 - 109

DIFFERENTIAL - TRAC-LOK (Continued)

(6) Insert a screw driver in slot of upper disc (Fig.

52) to prevent disc from turning.

(7) Tighten forcing screw to 122 N·m (90 ft. lbs.)

maximum to compress Belleville springs in clutch
packs (Fig. 53).

(8) With a feeler gauge remove thrust washers

from behind the pinion gears (Fig. 54).

(9) Insert turning bar from tool kit into the pinion

mate shaft hole in the case (Fig. 55).

(10) Loosen forcing screw in small increments

until clutch pack tension is relieved and the differen-
tial case can be rotated with turning bar.

(11) Rotate differential case until pinion gears can

be removed.

(12) Remove pinion gears from differential case.
(13) Remove forcing screw and discs.
(14) Remove top side gear, clutch pack retainers

and clutch pack (Fig. 56).

NOTE: Keep plates in order during removal.

(15) Remove differential case from the fixture.
(16) Remove side gear, clutch pack retainer and

clutch pack.

NOTE: Keep plates in order during removal.

ASSEMBLY

NOTE: New Plates and discs with fiber coating (no
grooves or lines) must be presoaked in Friction
Modifier before assembly. Soak plates and discs for
a minimum of 20 minutes.

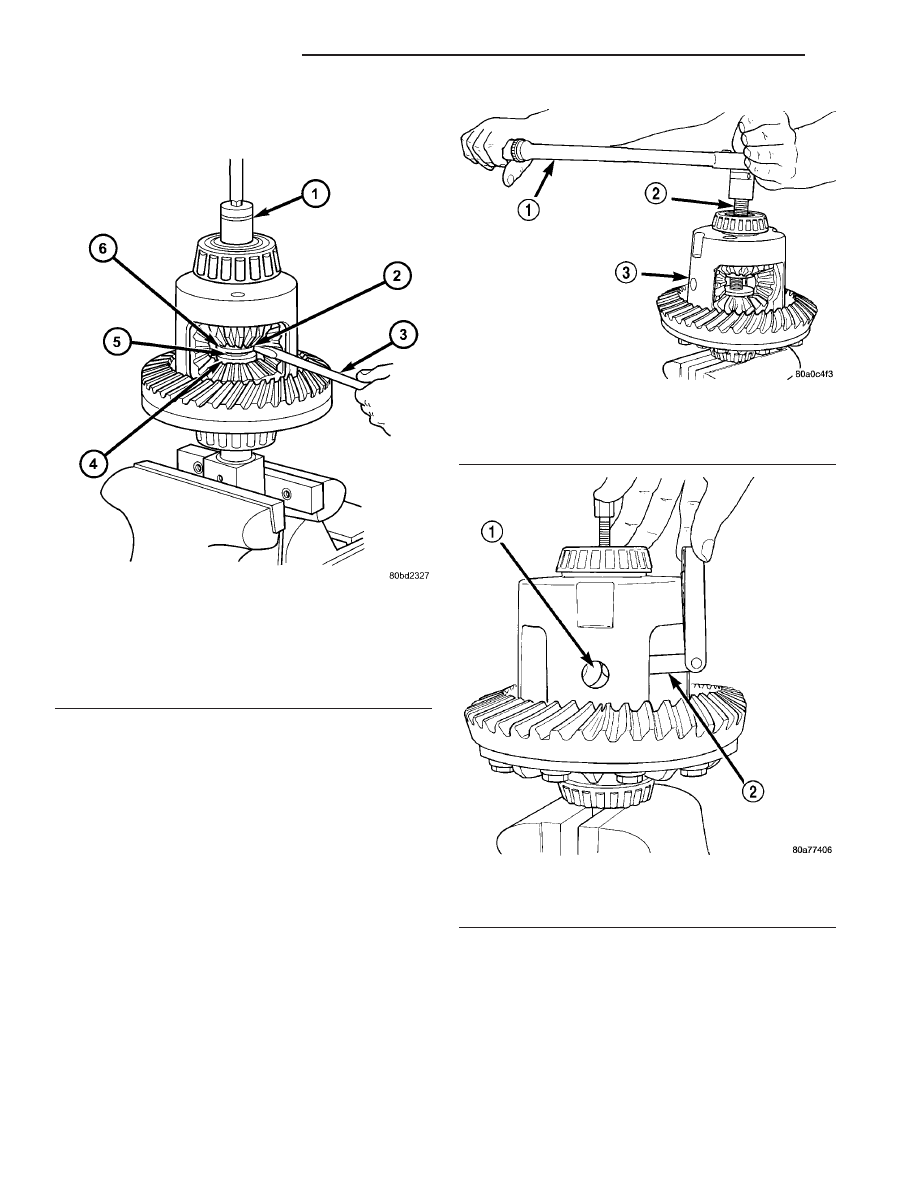

Fig. 52 THREAD ADAPTER DISC

1 - SOCKET
2 - SLOT IN DISC
3 - SCREWDRIVER
4 - LOWER DISC
5 - FORCING SCREW
6 - UPPER DISC

Fig. 53 TIGHTEN FORCING SCREW

1 - TORQUE WRENCH
2 - FORCING SCREW
3 - DIFFERENTIAL CASE

Fig. 54 PINION GEAR THRUST WASHER

1 - THRUST WASHER
2 - FEELER GAUGE

3 - 110

REAR AXLE - 194RBI

TJ

DIFFERENTIAL - TRAC-LOK (Continued)

(1) Assemble clutch discs into packs and secure

disc packs with retaining clips (Fig. 57).

(2) Install assembled clutch disc packs on side

gear hubs.

(3) Install clutch pack and lower side gear in dif-

ferential case (Fig. 58).

NOTE: Verify clutch pack retaining clips are in posi-
tion and seated in case pockets.

Fig. 55 TURNING BAR

1 - PINION GEARS
2 - TURNING BAR

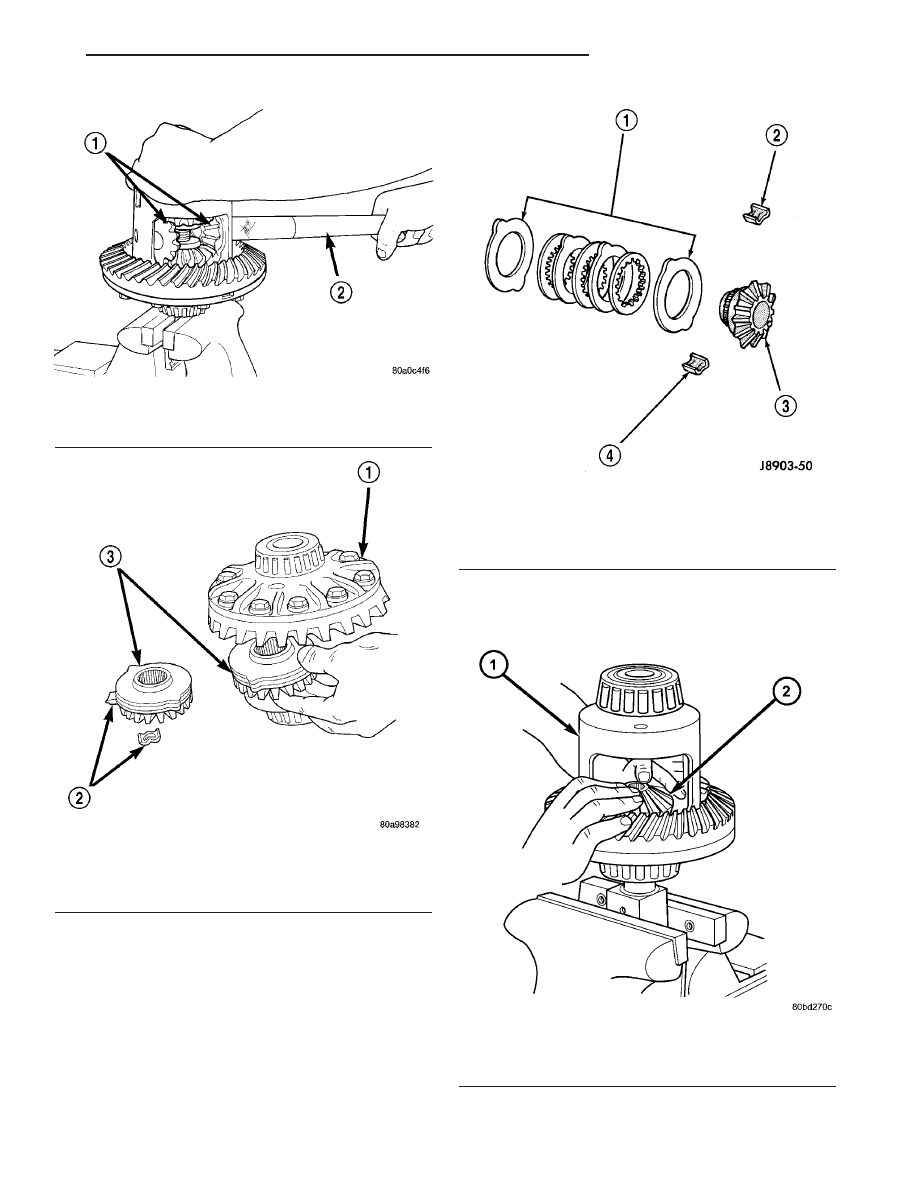

Fig. 56 SIDE GEAR & CLUTCH DISC

1 - DIFFERENTIAL CASE
2 - RETAINER
3 - SIDE GEAR AND CLUTCH DISC PACK

Fig. 57 CLUTCH DISC PACK

1 - CLUTCH PACK
2 - RETAINER
3 - SIDE GEAR
4 - RETAINER

Fig. 58 CLUTCH PACK AND LOWER SIDE GEAR

1 - DIFFERENTIAL CASE
2 - LOWER SIDE GEAR AND CLUTCH PACK

TJ

REAR AXLE - 194RBI

3 - 111

DIFFERENTIAL - TRAC-LOK (Continued)

(4) Lubricated and install disc without the hole

from Trac-Lok

t Tool Kit 6960 into lower side gear.

(5) Install upper side gear and clutch disc pack

(Fig. 59).

NOTE: Verify clutch pack retaining clips are in posi-
tion and seated in case pockets.

(6) Lubricate and install disc with threaded hole

into top side gear.

(7) Thread forcing screw from tool kit through the

top disc and until screw slightly compress clutch disc.

(8) Place pinion gears in position in side gears and

verify pinion mate shaft hole is aligned.

(9) Rotate case with turning bar until pinion mate

shaft holes in pinion gears align with holes in case.

NOTE: It may be necessary to slightly tighten the
forcing screw in order to install the pinion gears.

(10) Tighten forcing screw to 122 N·m (90 ft. lbs.)

maximum to compress the Belleville springs.

(11) Lubricate and install thrust washers behind

pinion gears and align washers with a small screw
driver. Insert mate shaft into each pinion gear to ver-
ify alignment.

(12) Remove forcing screw and discs.

(13) Install pinion gear mate shaft and align holes

in shaft and case.

(14) Install pinion mate shaft lock screw finger

tight to hold shaft during differential installation.

(15) Lubricate all differential components with

hypoid gear lubricant.

DIFFERENTIAL CASE
BEARINGS

REMOVAL

(1) Remove differential from housing.
(2) Remove bearings from differential case with

Puller/Press C-293-PA , Adapters C-293-39 and Plug
SP-3289 (Fig. 60).

Fig. 59 CLUTCH PACK AND UPPER SIDE GEAR

1 - SIDE GEAR AND CLUTCH PACK
2 - DIFFERENTIAL CASE
3 - LOWER DISC

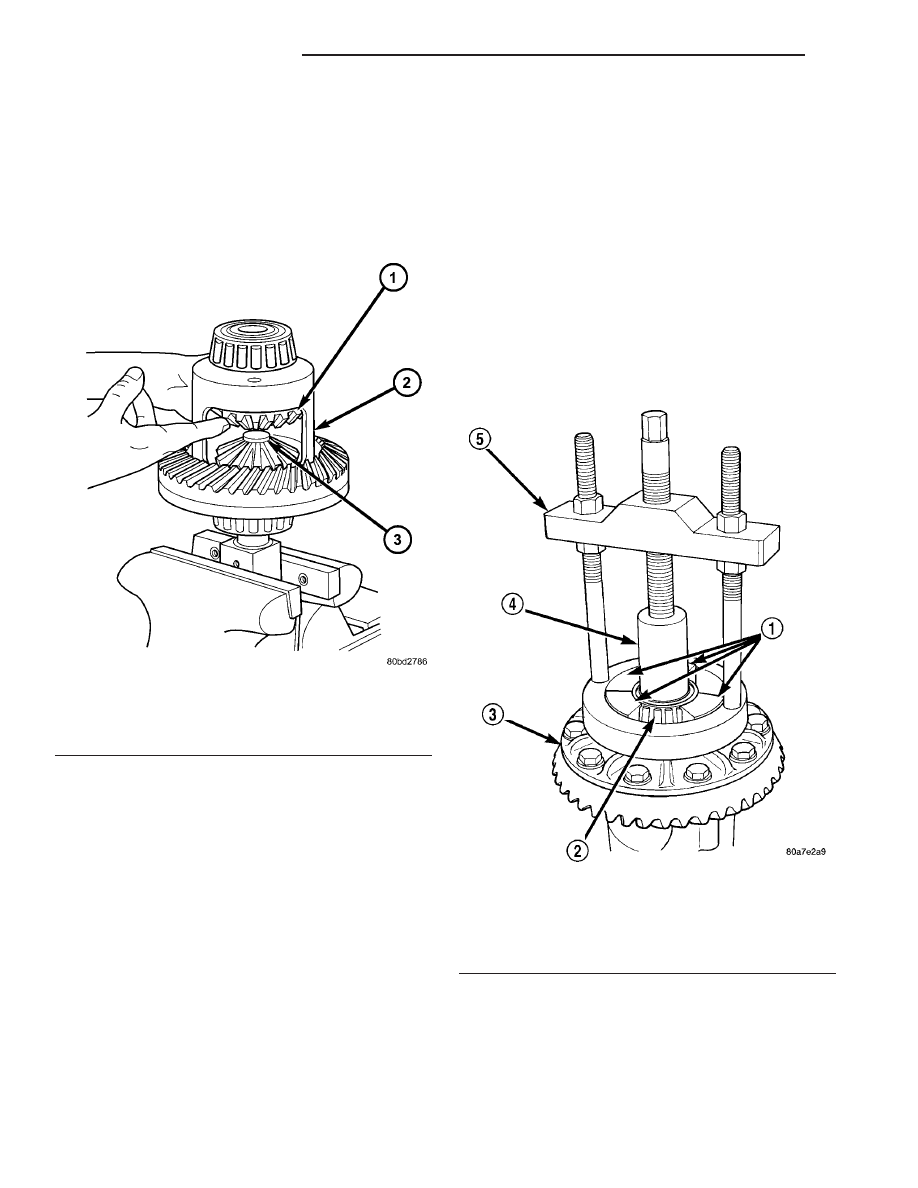

Fig. 60 BEARING REMOVAL

1 - ADAPTERS
2 - BEARING
3 - DIFFERENTIAL
4 - PLUG
5 - PULLER

3 - 112

REAR AXLE - 194RBI

TJ

DIFFERENTIAL - TRAC-LOK (Continued)
