INSTALLATION

(1) Align installation reference marks at the pinion

yoke, transfer case flange and propeller shaft.

(2) Install U-joint strap and tighten bolts to 19

N·m (14 ft. lbs.).

(3) Install transfer case flange bolts (Fig. 15) and

tighten to 115 N·m (85 ft. lbs.).

SINGLE CARDAN UNIVERSAL
JOINTS

DISASSEMBLY

NOTE: Individual components of cardan universal
joints are not serviceable, they must be replaced as
an assembly.

(1) Tap the outside of the bearing cap assembly

with a drift to loosen the snap rings.

(2) Remove snap rings from both sides of yoke

(Fig. 16).

(3) Position a socket with a inside diameter large

enough to receive the bearing cap beneath the yoke
on the press.

(4) Position

yoke

with

the

grease

fitting

if

equipped, pointing up.

(5) Place another socket with an outside diameter

smaller than bearing cap on the upper bearing cap
and press the lower cap through the yoke (Fig. 17).

(6) Pull bearing cap of the yoke.

NOTE: If bearing cap will not come out, tap the
yoke ear near the bearing cap to dislodge the cap.

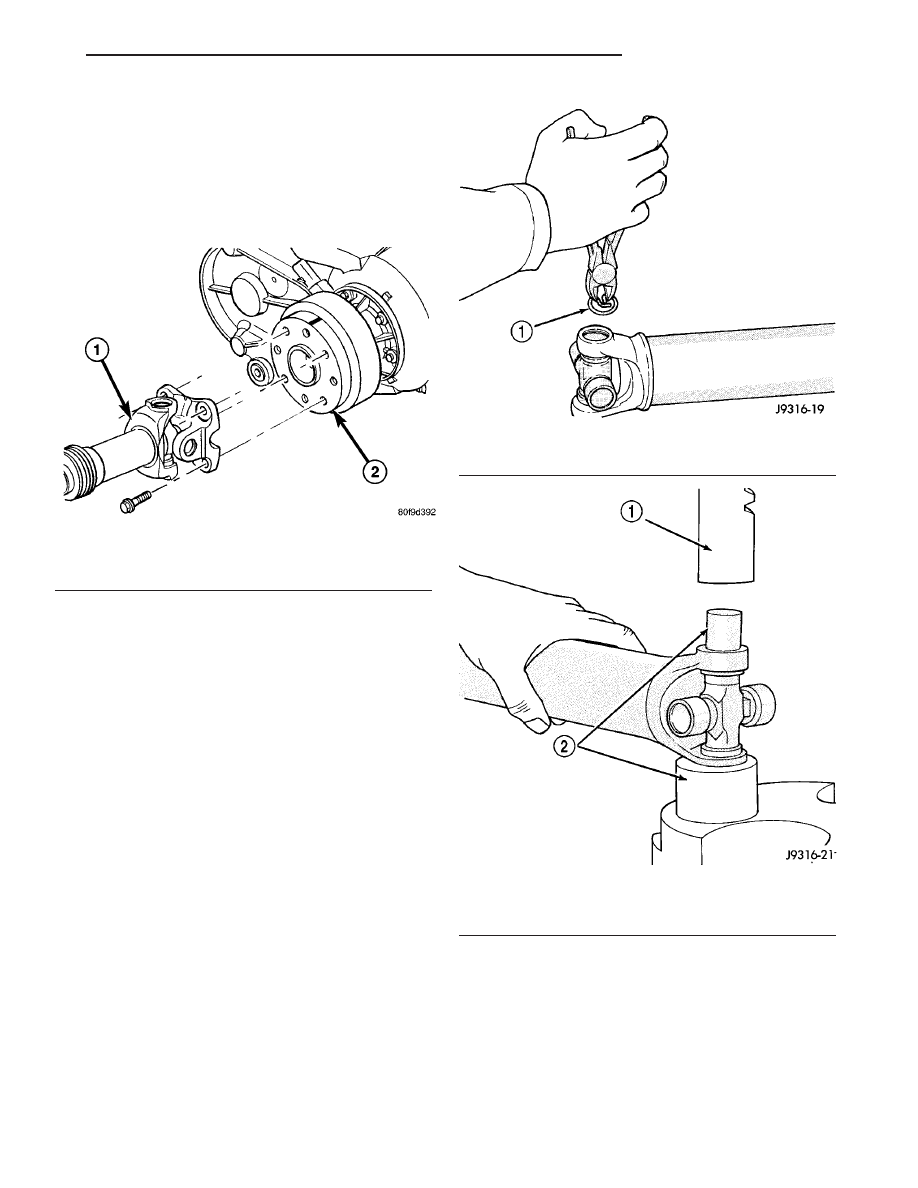

Fig. 15 TRANSFER CASE FLANGE BOLTS

1 - REAR PROPELLER SHAFT
2 - TRANSFER CASE FLANGE

Fig. 16 YOKE SNAP RING

1 - SNAP RING

Fig. 17 PRESS OUT BEARING CAP

1 - PRESS
2 - SOCKET

TJ

PROPELLER SHAFT

3 - 9

PROPELLER SHAFT - REAR RUBICON (Continued)

(7) Turn yoke over and straighten the cross in the

open hole. Then carefully press the end of the cross
until the other bearing cap can be removed (Fig. 18).

ASSEMBLY

CAUTION: Keep cross and bearing cap straight dur-
ing installation. Failure to heed caution may result
in damage.

(1) Apply extreme pressure (EP) N.L.G.I. Grade 1

or 2 grease to inside of yoke bores.

(2) Position cross in the yoke with lube fitting if

equipped, pointing up (Fig. 19).

(3) Place a bearing cap over the trunnion and

align cap with yoke bore (Fig. 20).

(4) Press bearing cap into the yoke bore enough to

clear snap ring groove.

(5) Install a snap ring.
(6) Repeat Step 3 and Step 4 to install the other

bearing cap.

NOTE: If joint is stiff or binding, strike the yoke with
a soft hammer to seat the needle bearings.

(7) Add grease to lube fitting, if equipped.

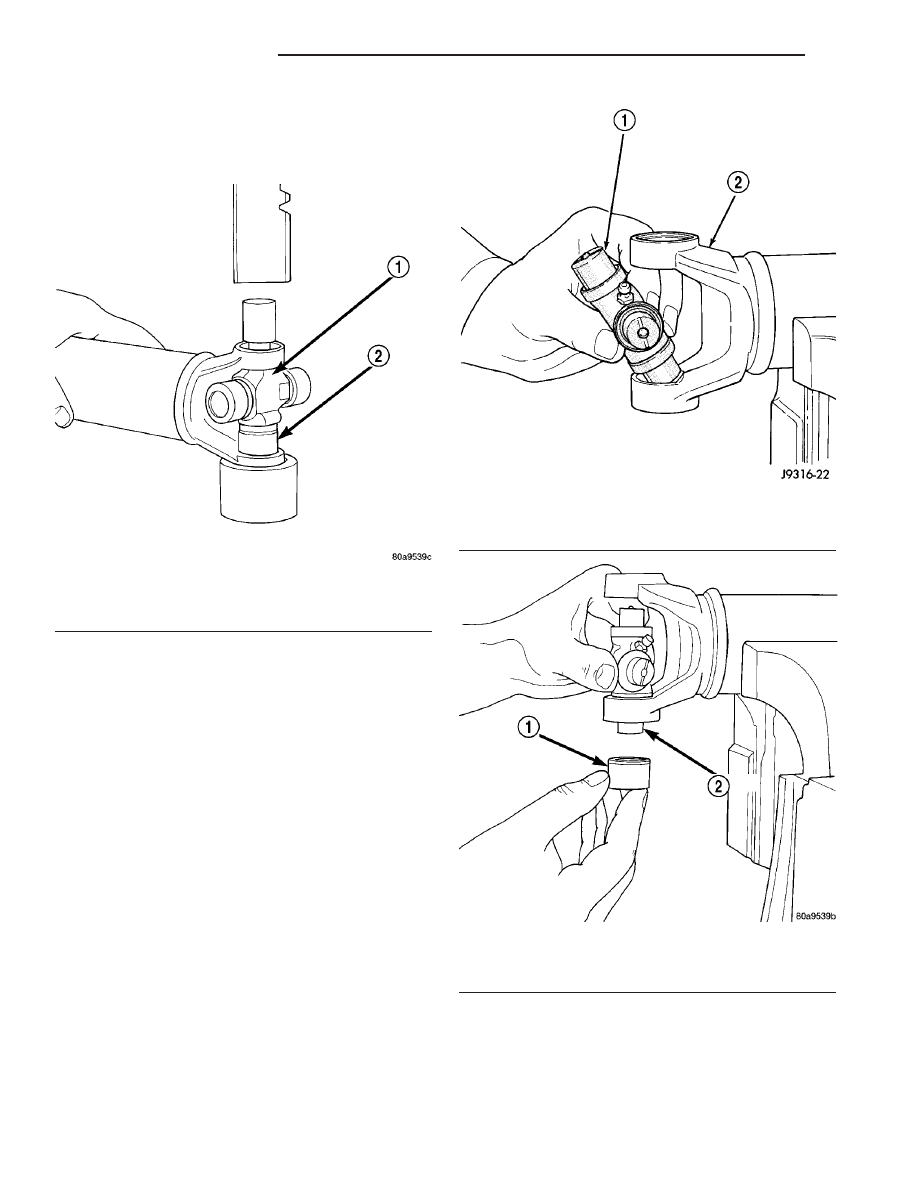

Fig. 18 PRESS OUT BEARING CAP

1 - CROSS
2 - BEARING CAP

Fig. 19 U-JOINT CROSS

1 - CROSS
2 - YOKE

Fig. 20 BEARING AND CROSS

1 - BEARING CAP
2 - TRUNNION

3 - 10

PROPELLER SHAFT

TJ

SINGLE CARDAN UNIVERSAL JOINTS (Continued)

DOUBLE CARDAN UNIVERSAL
JOINTS

DISASSEMBLY

NOTE: Individual components of cardan universal
joints are not serviceable they must be replaced as
an assembly.

(1) Mark propeller shaft yoke and link yoke for

assembly reference.

(2) Tap the outside of the bearing cap assembly

with drift to loosen snap rings.

(3) Remove all bearing cap snap rings (Fig. 21).

(4) Remove any grease fittings if equipped.
(5) Position a socket on the press with an inside

diameter large enough to receive the bearing cap
under the link yoke.

(6) Place another socket with an outside diameter

smaller than the bearing cap on the upper bearing
cap.

(7) Press one bearing cap from the outboard side of

the link yoke enough to grasp the cap with vise jaws
(Fig. 22).

(8) Grasp protruding bearing cap with vise jaws

and tap link yoke with a mallet and drift to remove
bearing cap (Fig. 23).

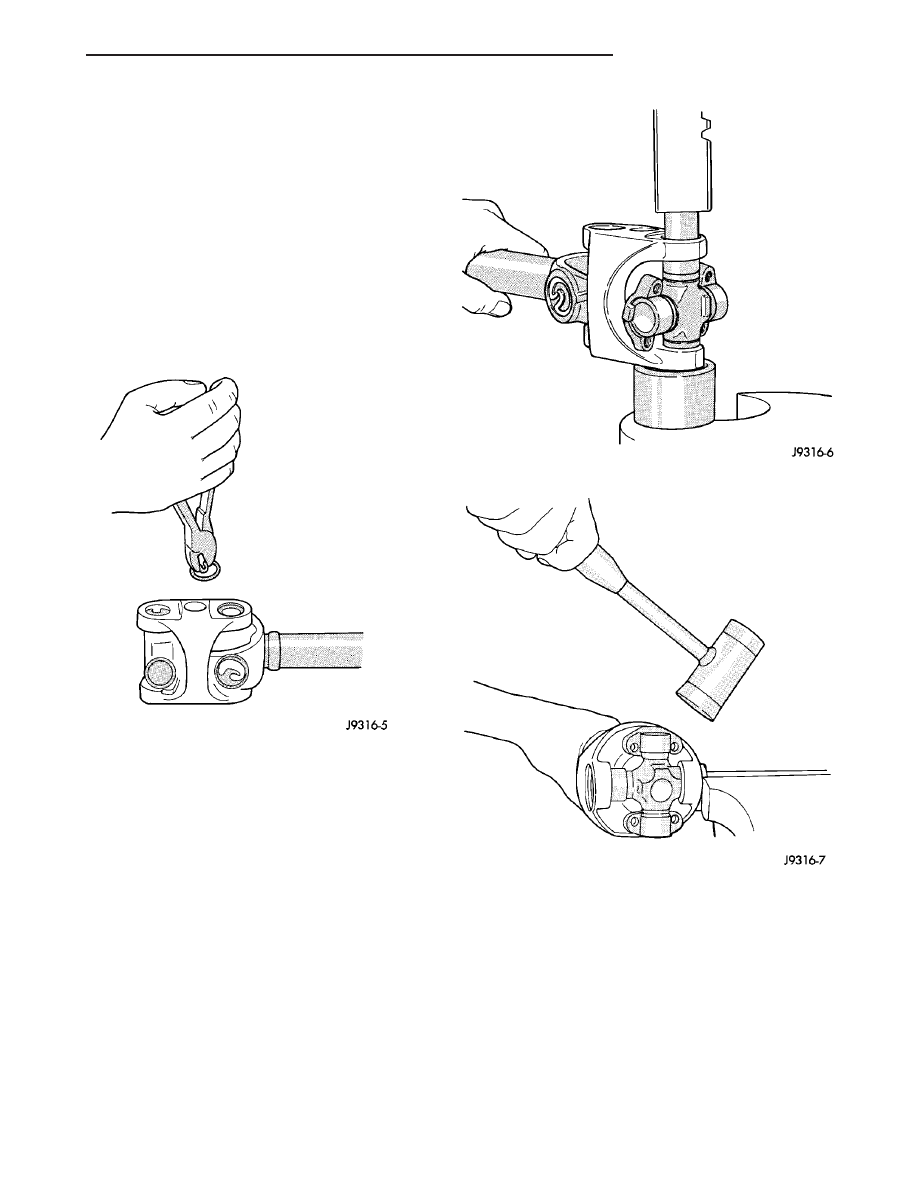

Fig. 21 SNAP RINGS

Fig. 22 PRESS OUT BEARING

Fig. 23 REMOVE BEARING FROM YOKE

TJ

PROPELLER SHAFT

3 - 11

(9) Flip assembly and repeat Step 5, Step 6, Step 7

and Step 8 to remove the opposite bearing cap.

(10) Remove cross centering kit assembly and

spring (Fig. 24).

(11) Press remaining bearing caps out the other

end of the link yoke, as described above to complete
the disassembly.

ASSEMBLY

CAUTION: Alignment marks on link yoke and pro-
peller shaft yoke must be aligned during assem-
bled. Keep needle bearings upright in the bearing
cap. Failure to heed caution may result in damage.

(1) Apply extreme pressure (EP) N.L.G.I. Grade 1

or 2 grease to inside of yoke bores.

(2) Fit a cross into propeller shaft yoke (Fig. 25).

(3) Place a bearing cap over the trunnion and

align cap with the yoke bore (Fig. 26).

(4) Press bearing cap into the yoke bore enough to

clear snap ring groove (Fig. 27).

(5) Install a snap ring.

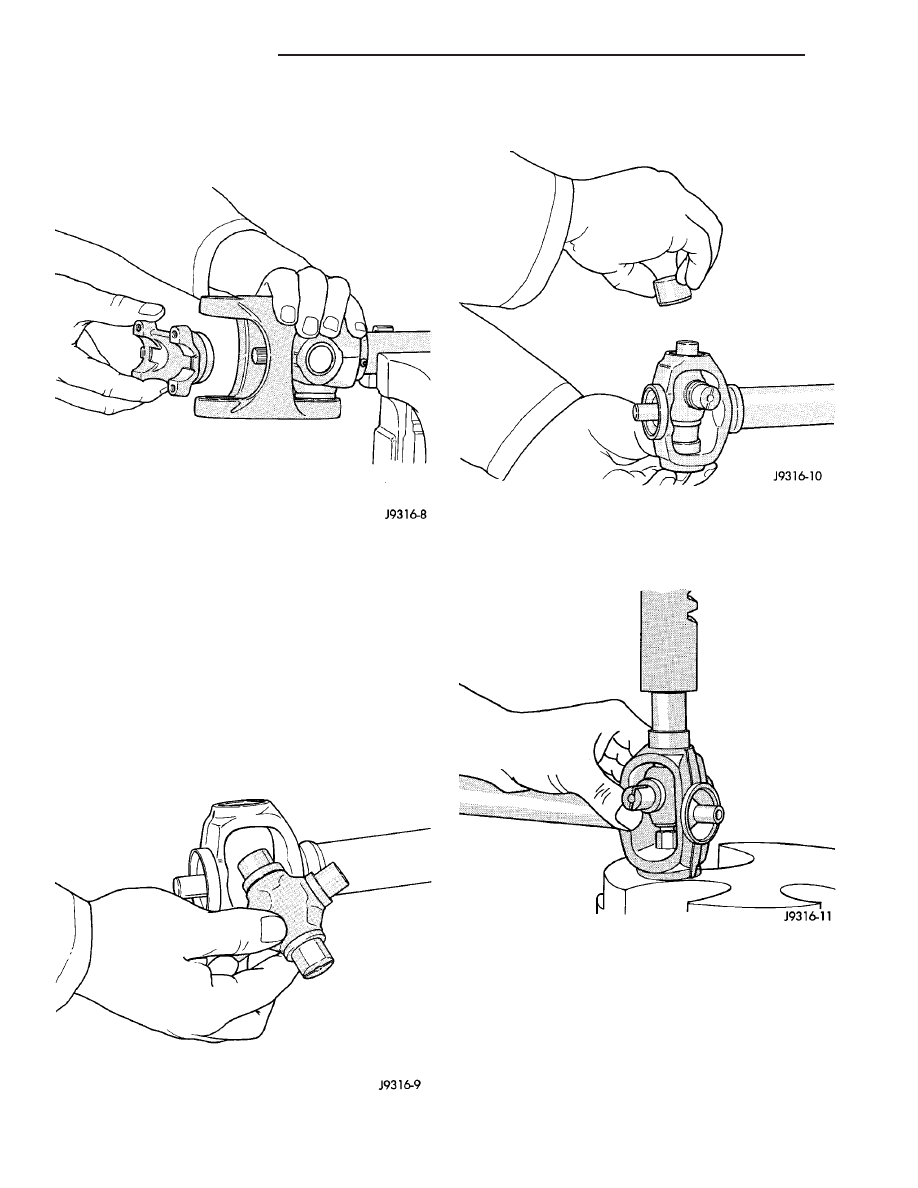

Fig. 24 CENTERING KIT

Fig. 25 INSTALL CROSS IN YOKE

Fig. 26 INSTALL BEARING CAP

Fig. 27 PRESS BEARING CAP

3 - 12

PROPELLER SHAFT

TJ

DOUBLE CARDAN UNIVERSAL JOINTS (Continued)
