Jeep Wrangler TJ. Manual - part 67





C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

59

CONNECTOR PINOUTS

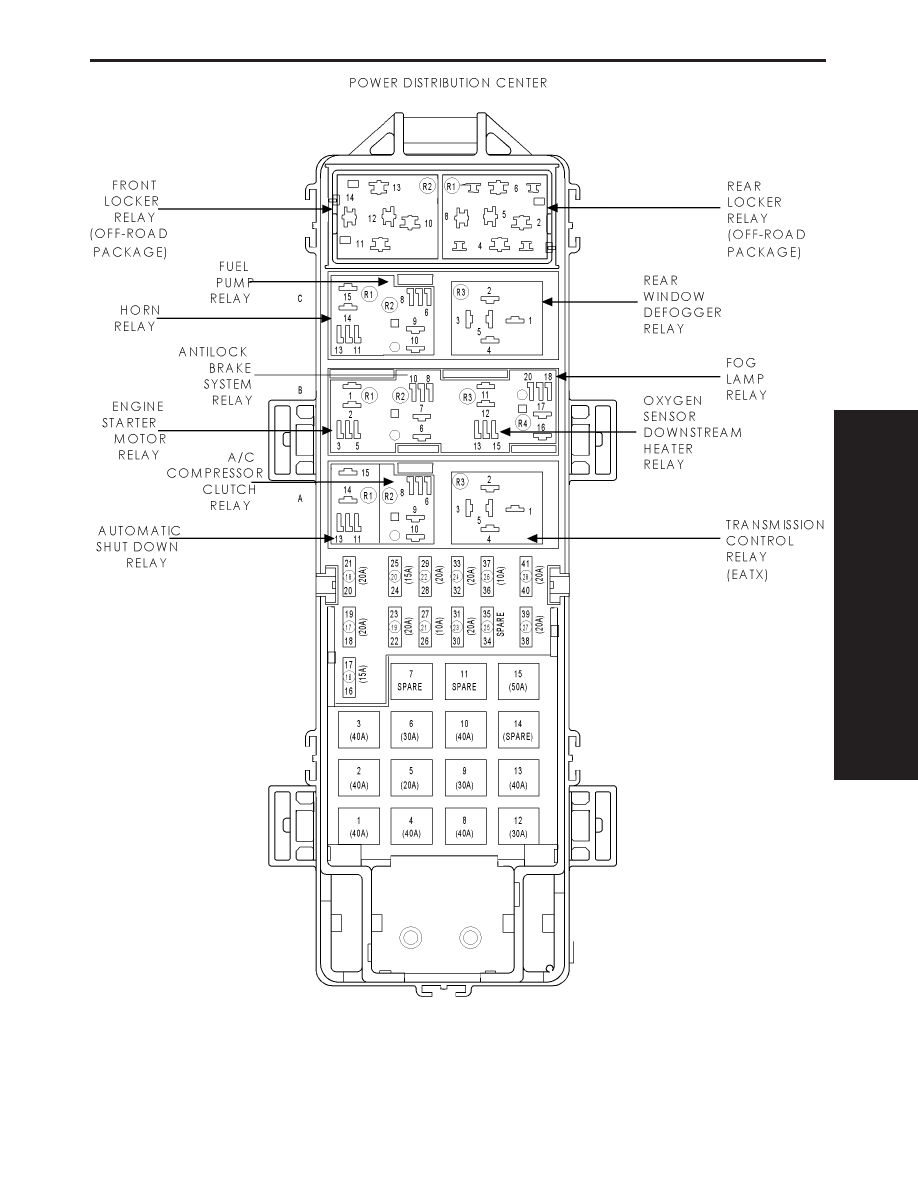

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A111 12RD/LB

FUSED B(+)

2

40A

A4 12BK/PK

FUSED B(+)

3

40A

A6 12RD/BK

FUSED B(+)

4

40A

A16 12GY (2.4L)

FUSED B(+)

5

20A

A30 16RD/WT (A/T)

FUSED B(+)

6

30A

A2 14PK/BK

FUSED B(+)

7

-

-

-

8

40A

A10 12RD/DG (ABS)

FUSED B(+)

9

30A

A14 14RD/WT

FUSED B(+)

9

30A

A14 14RD/WT

FUSED B(+)

10

40A

A3 12RD/WT

FUSED B(+)

11

-

-

-

12

30A

A20 12RD/DB (ABS)

FUSED B(+)

13

40A

F30 12RD/PK

FUSED B(+)

14

-

-

-

15

50A

M1 16PK/WT

FUSED B(+)

15

50A

M1 20PK/WT (ABS)

FUSED B(+)

16

15A

A142 14DG/PK

AUTOMATIC SHUT DOWN RELAY OUTPUT

16

15A

F142 18OR/DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

17

20A

F70 16PK/BK

FUSED B(+)

18

20A

F31 18VT

FUSED B(+)

18

20A

F31 18VT

FUSED B(+)

19

20A

F39 16PK/LG (FRONT FOG LAMPS)

FUSED B(+)

20

15A

F60 16RD/WT

FUSED B(+)

21

10A

A17 20RD/GY

FUSED B(+)

22

20A

A1 18RD

FUSED B(+)

23

20A

A61 18DG/BK

FUSED B(+)

24

20A

A88 18RD/DB (OFF-ROAD PACKAGE)

FUSED B(+)

25

-

-

-

26

10A

M1 20PK/WT

FUSED B(+)

27

20A

L9 18BK/WT

FUSED B(+)

28

20A

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

28

20A

A142 14DG/PK

AUTOMATIC SHUT DOWN RELAY OUTPUT

FRONT LOCKER RELAY (IN PDC/OFF-ROAD PACKAGE)

CAV

CIRCUIT

FUNCTION

D10

A88 18RD/DB

FUSED B(+)

D11

G304 20VT/DB

FRONT LOCKER REQUEST

D12

-

-

D13

A88 18RD/DB

FUSED B(+)

D14

A750 18TN/RD

FRONT LOCKER RELAY OUTPUT

REAR LOCKER RELAY (IN PDC/OFF-ROAD PACKAGE)

CAV

CIRCUIT

FUNCTION

D2

A88 18RD/DB

FUSED B(+)

D4

A88 18RD/DB

FUSED B(+)

D5

-

-

D6

G305 20VT/LG

REAR LOCKER REQUEST

D8

A850 18RD/WT

REAR LOCKER RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

60

CONNECTOR PINOUTS

REAR LOCKER INDICATOR SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

G301 16VT/LB

REAR LOCKER INDICATOR SWITCH SENSE

REAR LOCKER PUMP (OFF-ROAD PACKAGE) - LT GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

-

-

3

A850 18RD/WT

REAR LOCKER RELAY OUTPUT

RIGHT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

61

CONNECTOR PINOUTS

RIGHT FRONT WHEEL SPEED SENSOR (SENSOR SIDE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR (+)

RIGHT REAR WHEEL SPEED SENSOR (SENSOR SIDE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

2

YL

RIGHT REAR WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

62

CONNECTOR PINOUTS
