Jeep Wrangler TJ. Manual - part 65

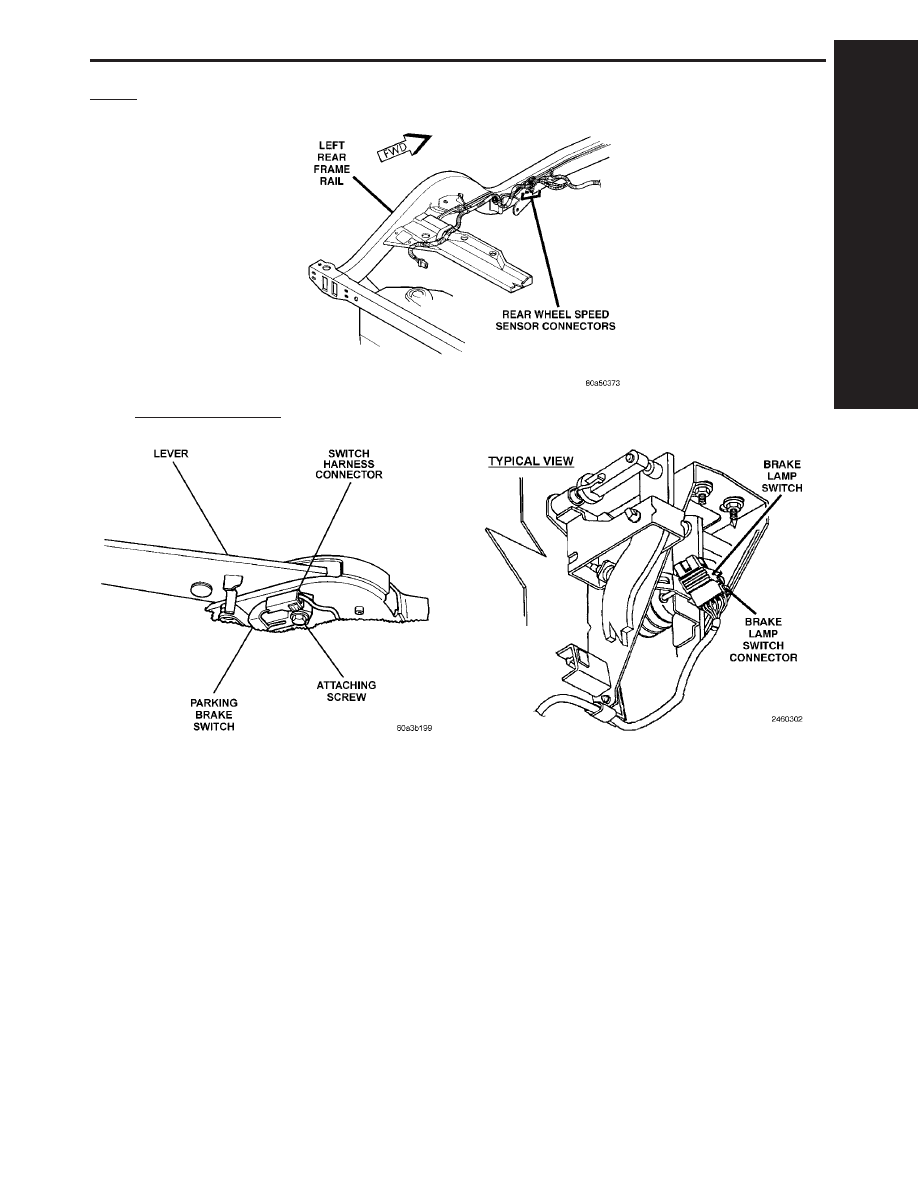

REAR

8.7

BRAKE SWITCHES

8.7.1

PARKING BRAKE

8.7.2

BRAKE SWITCH

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

51

COMPONENT LOCATIONS

NOTES

52

9.0

CONNECTOR PINOUTS

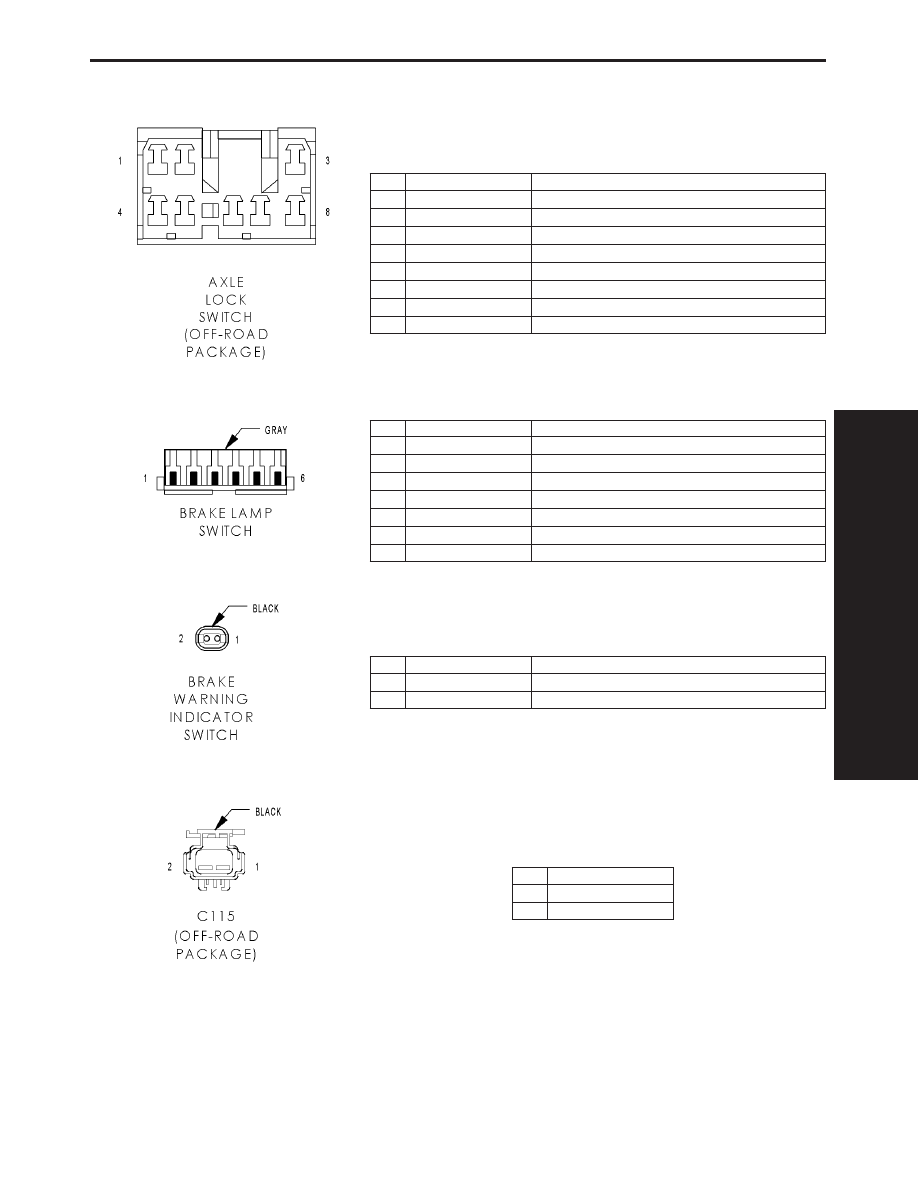

AXLE LOCK SWITCH (OFF-ROAD PACKAGE) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

E2 20OR

PANEL LAMPS FEED

3

M1 20PK/WT

FUSED B(+)

4

G302 20RD/WT

LOCKER ENABLE SIGNAL 1

5

G303 20VT/DG

LOCKER ENABLE SIGNAL 2

6

G305 20VT/LG

REAR LOCKER REQUEST

7

G304 20VT/DB

FRONT LOCKER REQUEST

8

-

-

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

1

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

2

Z1 20BK/WT

GROUND

3

V32 20YL/RD

SPEED CONTROL ON/OFF SWITCH SENSE

4

V30 20DB/RD

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

5

F32 18PK/DB

FUSED B(+)

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

BRAKE WARNING INDICATOR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

2

G99 20GY/WT

BRAKE WARNING INDICATOR DRIVER

C115 (OFF-ROAD PACKAGE) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

Z1 20BK

2

G300 20VT/WT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

53

CONNECTOR PINOUTS

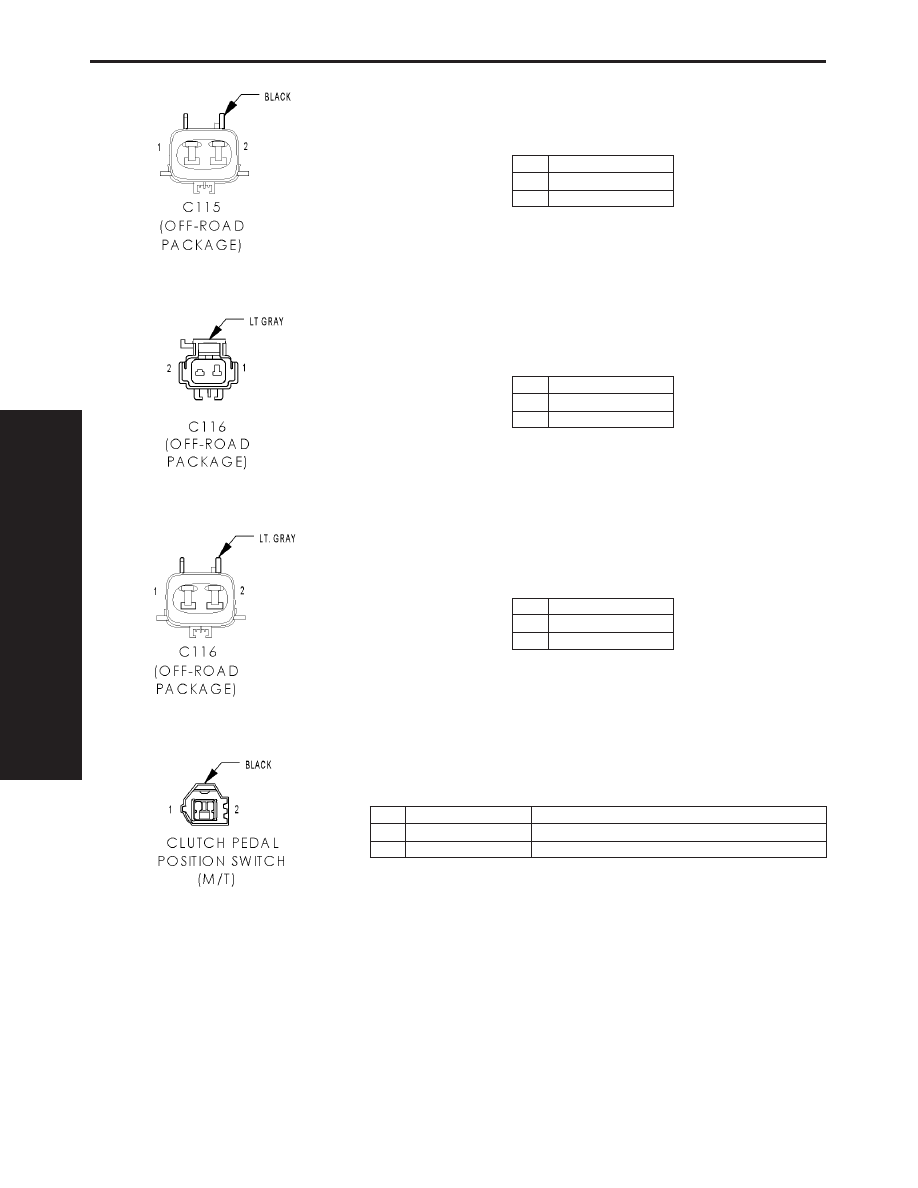

C115 (OFF-ROAD PACKAGE) - BLACK (FRONT FEEDBACK OVERLAY SIDE)

CAV

CIRCUIT

1

Z1 16BK

2

G300 16VT/WT

C116 (OFF-ROAD PACKAGE) - LT GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

Z1 20BK

2

G301 20VT/LB

C116 (OFF-ROAD PACKAGE) - LT GRAY (REAR FEEDBACK OVERLAY SIDE)

CAV

CIRCUIT

1

Z1 16BK

2

G301 16VT/LB

CLUTCH PEDAL POSITION SWITCH (M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 18YL/RD

FUSED IGNITION SWITCH OUTPUT (START)

2

A41 18YL

FUSED IGNITION SWITCH OUTPUT (START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

54

CONNECTOR PINOUTS
