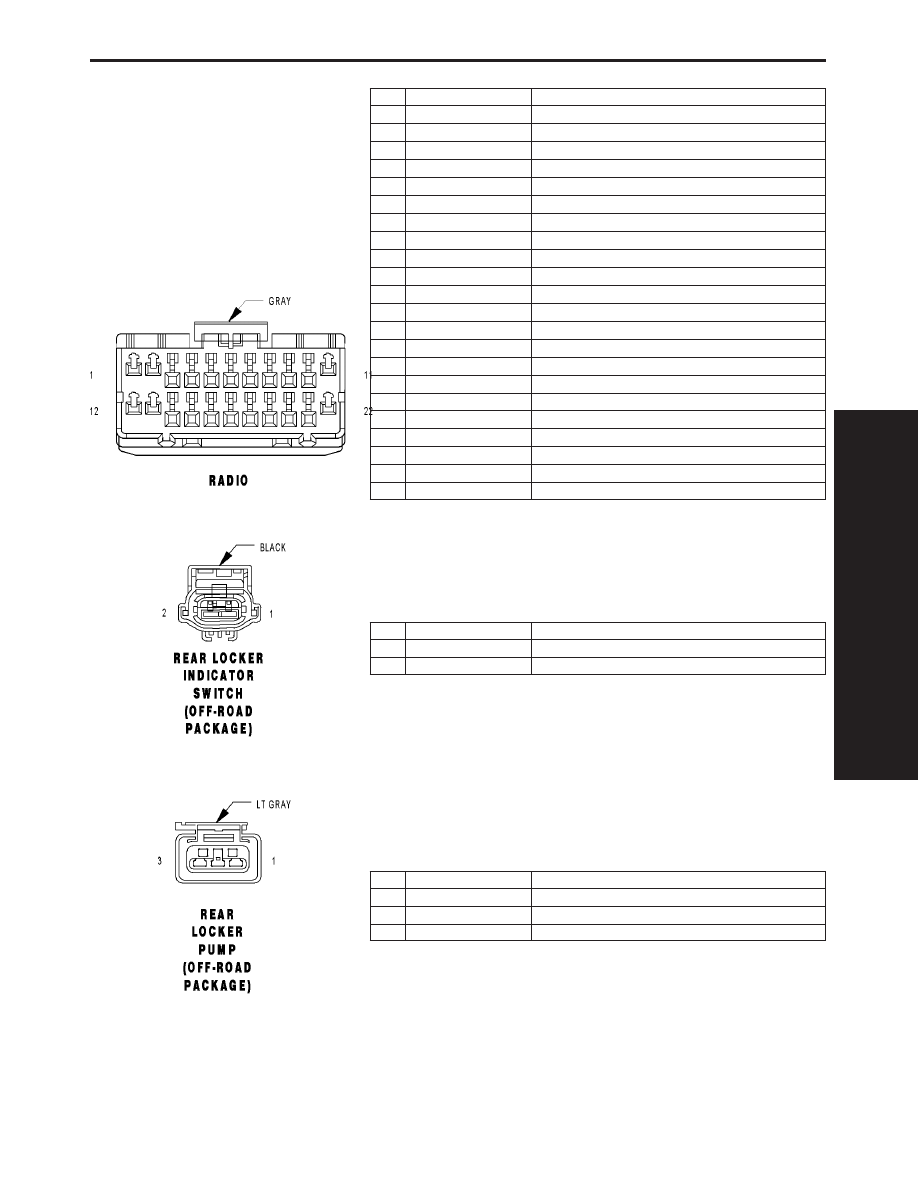

RADIO - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

F306 16DB/PK

FUSED B(+)

2

X112 16DG/GY

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E2 20OR/BR

PANEL LAMPS FEED

4

-

-

5

-

-

6

-

-

7

X54 18GY

RIGHT FRONT SPEAKER (+)

8

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

9

X55 18DG/BR

LEFT FRONT SPEAKER (-)

10

X53 18DG

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

F306 16DB/PK

FUSED B(+)

13

X60 20GY/OR

RADIO 12V OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 18DG/DB

LEFT REAR SPEAKER (+)

19

X57 18DG/OR

LEFT REAR SPEAKER (-)

20

X58 18GY/OR

RIGHT REAR SPEAKER (-)

21

X52 18GY/DB

RIGHT REAR SPEAKER (+)

22

Z515 16BK

GROUND

REAR LOCKER INDICATOR SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 20BK

GROUND

2

G301 20VT/LB

REAR LOCKER INDICATOR SWITCH SENSE

REAR LOCKER PUMP (OFF-ROAD PACKAGE) - LT GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 18BK

GROUND

2

-

-

3

A850 18RD/WT

REAR LOCKER RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

193

CONNECTOR PINOUTS

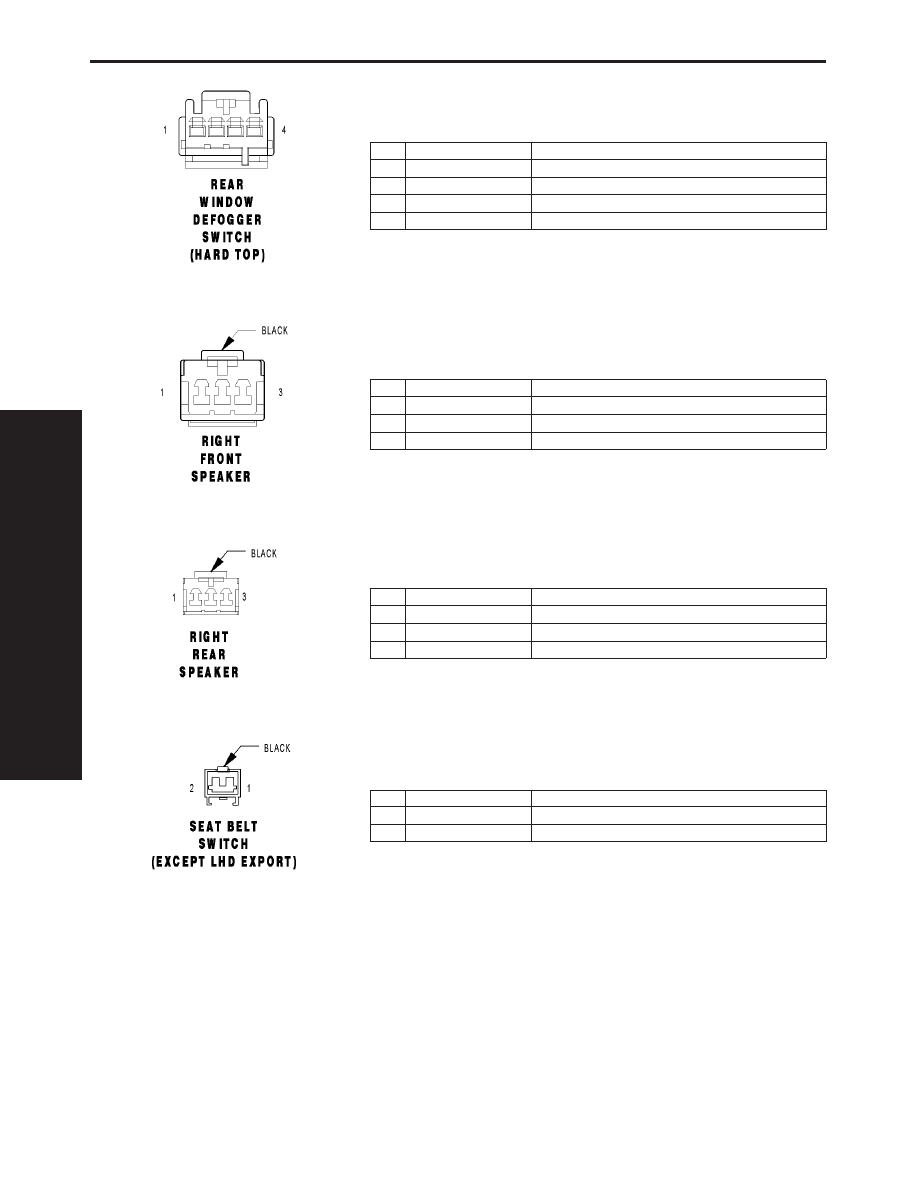

REAR WINDOW DEFOGGER SWITCH (HARD TOP) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

C80 20DB

REAR WINDOW DEFOGGER SWITCH SENSE

3

C515 20LB/OR

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

E2 20OR/BR

PANEL LAMPS FEED

RIGHT FRONT SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

-

-

3

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

RIGHT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X58 18DB/PK

RIGHT REAR SPEAKER (-)

2

-

-

3

X52 18DB/WT

RIGHT REAR SPEAKER (+)

SEAT BELT SWITCH (EXCEPT LHD EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20VT/LG

SEAT BELT SWITCH SENSE

2

Z913 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

194

CONNECTOR PINOUTS

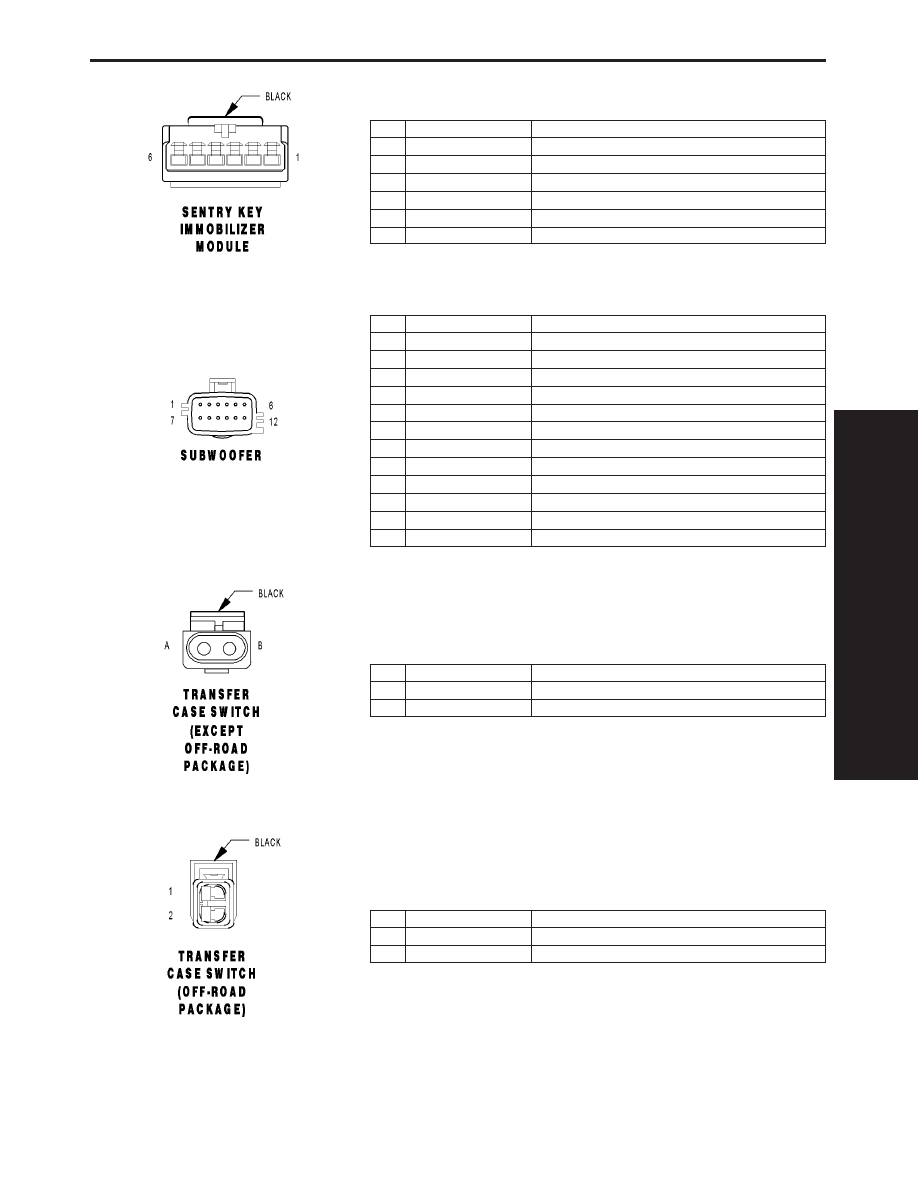

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

L177 20WT/OR

FUSED B(+)

SUBWOOFER - 12 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

3

X53 18DG

LEFT FRONT SPEAKER (+)

4

X55 18DG/BR

LEFT FRONT SPEAKER (-)

5

X60 20GY/OR

RADIO 12V OUTPUT

6

X13 16BK/RD

FUSED B(+)

7

X52 18GY/DB

RIGHT REAR SPEAKER (+)

8

X58 18GY/OR

RIGHT REAR SPEAKER (-)

9

X51 18DG/DB

LEFT REAR SPEAKER (+)

10

X57 18DG/OR

LEFT REAR SPEAKER (-)

11

-

-

12

Z513 16BK

GROUND

TRANSFER CASE SWITCH (EXCEPT OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G93 20VT/LB

4WD INDICATOR

B

Z987 18BK

GROUND

TRANSFER CASE SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K77 18BR/WT

TRANSFER CASE POSITION SENSOR INPUT

2

K900 20DB/DG

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

195

CONNECTOR PINOUTS
