LINKAGE

TABLE OF CONTENTS

page

page

TIE ROD END

STANDARD PROCEDURE - STEERING

LINKAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

19 - 32

LINKAGE

KJ

TIE ROD END

STANDARD PROCEDURE - STEERING LINKAGE

The tie rod end and ball stud seals should be inspected during all oil changes. If a seal is damaged, replace the tie
rod.

CAUTION: If any steering components are replaced or serviced an alignment must be performed, to ensure
the vehicle meets all alignment specifications.

REMOVAL

1. Raise and support the vehicle.

2. Remove the tire and wheel assembly.

NOTE: Mark the tie rod end jam nuts on the steer-
ing gear for easier installation.

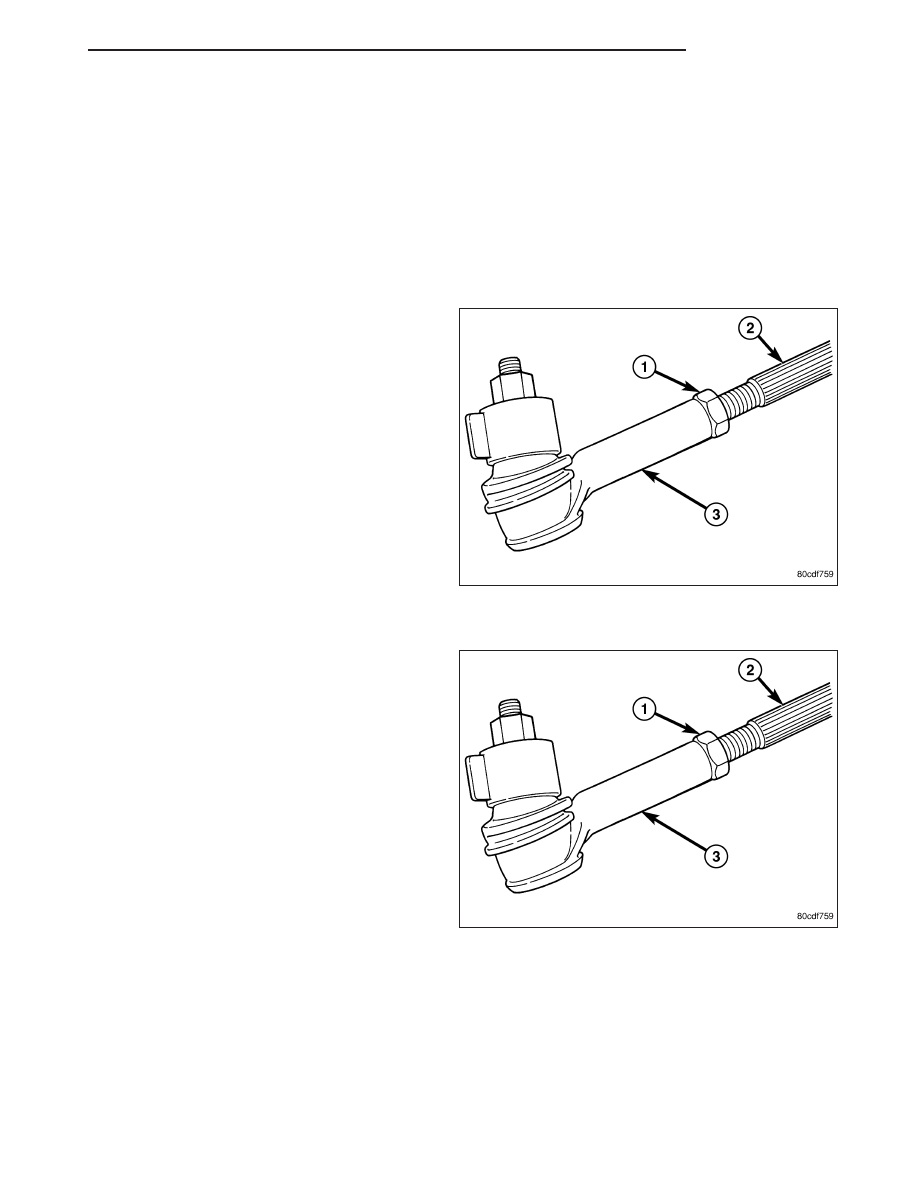

3. Loosen the tie rod end jam nut (1).

4. Remove the outer tie rod end (3) nut.

5. Separate the outer tie rod end (3) from the knuckle

using tool C3894A.

NOTE: Count the number of turns when removing.

6. Remove the outer tie rod end (3) from the inner tie

rod (2).

INSTALLATION

1. Install the outer tie rod end (3) to the inner tie rod

end (2) to the exact number of turns that it was
removed.

2. Install the outer tie rod end (3) to the knuckle.

Tighten the nut to 108 N·m (80 ft.lbs).

3. Tighten the jam nut to 75 N·m (55 ft.lbs).

4. Install the tire and wheel assembly. (Refer to 22 -

TIRES/WHEELS/WHEELS - STANDARD PROCE-
DURE).

5. Reset the toe and center the steering wheel (Refer

to 2 - SUSPENSION/WHEEL ALIGNMENT - STAN-
DARD PROCEDURE).

KJ

LINKAGE

19 - 33

PUMP

TABLE OF CONTENTS

page

page

PUMP

DESCRIPTION

DIESEL POWER STEERING PUMP . . . . . . . . . . . 35
3.7L POWER STEERING PUMP . . . . . . . . . . . . . . 35

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
STANDARD PROCEDURE

POWER STEERING PUMP - INITIAL

OPERATION - GAS ENGINE. . . . . . . . . . . . . . . . . 35

POWER STEERING PUMP - INITIAL

OPERATION - DIESEL ENGINE

. . . . . . . . . . . . . . . 36

REMOVAL

2.8L- DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSTALLATION

2.8L–DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

SPECIFICATIONS

TORQUE CHART . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

SPECIAL TOOLS

POWER STEERING PUMP . . . . . . . . . . . . . . . . . . 41

FLUID

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
STANDARD PROCEDURE - POWER

STEERING FLUID LEVEL CHECKING . . . . . . . . . 42

FLUID COOLER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

HOSES

REMOVAL

PRESSURE HOSE . . . . . . . . . . . . . . . . . . . . . . . . . . 45
RETURN HOSE (GEAR TO THE COOLER) . . . . 45
RETURN HOSE (RESERVOIR TO THE

COOLER). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

PRESSURE / RETURN HOSE ASSEMBLY -

DIESEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

PRESSURE HOSE . . . . . . . . . . . . . . . . . . . . . . . . . . 49
RETURN HOSE (GEAR TO THE COOLER) . . . . 50
RETURN HOSE (RESERVOIR TO THE

COOLER). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

PRESSURE / RETURN HOSE ASSEMBLY -

DIESEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

PULLEY

REMOVAL

GAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

INSTALLATION

GAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

RESERVOIR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
REMOVAL - DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
INSTALLATION - DIESEL . . . . . . . . . . . . . . . . . . . . . . 56

19 - 34

PUMP

KJ

PUMP

DESCRIPTION

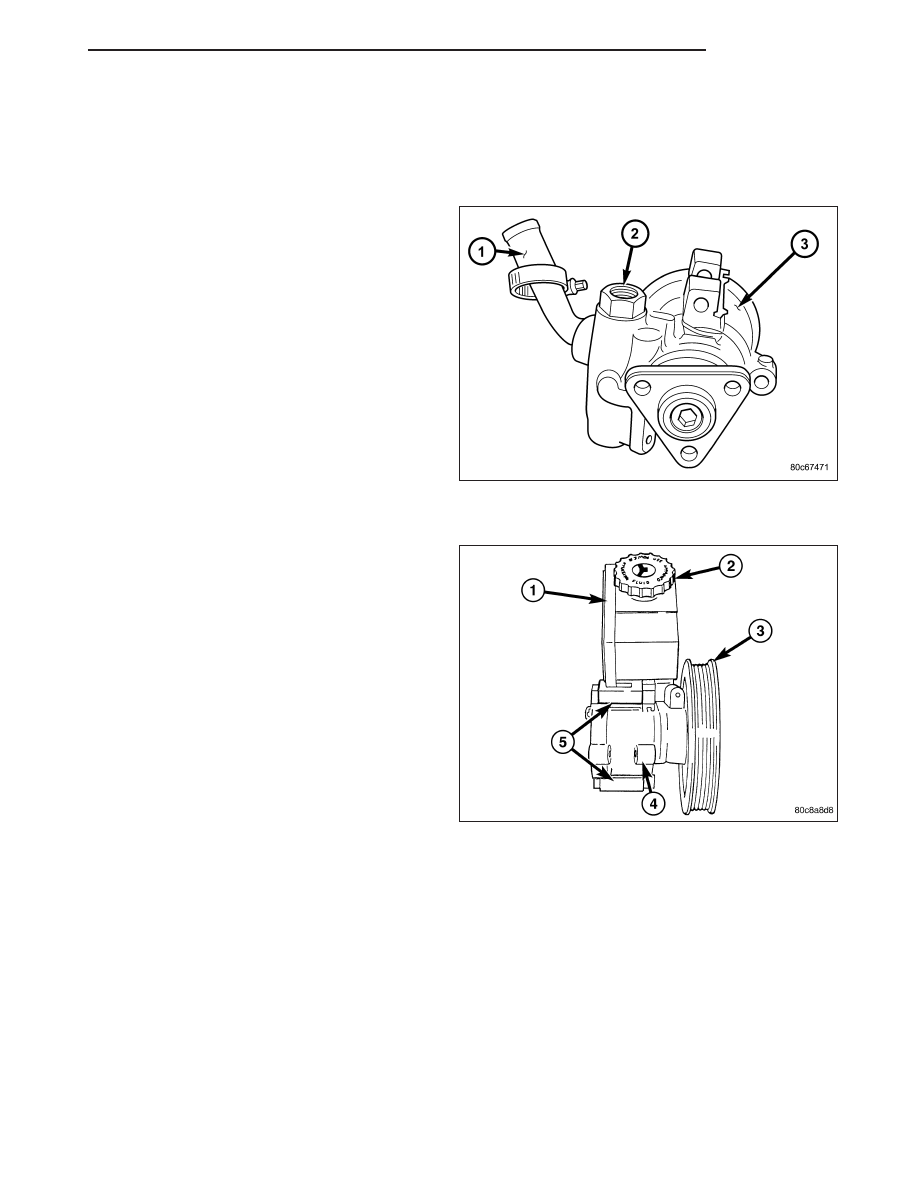

DIESEL POWER STEERING PUMP

Hydraulic pressure for the power steering system is
provided by a belt driven power steering pump (3).
The pump shaft has a bolt-on drive pulley that is belt
driven by the crankshaft pulley. The reservoir is sep-
erate from the pump body (3). The power steering
pump is connected to the steering gear by the pres-
sure and return hoses.

3.7L POWER STEERING PUMP

Hydraulic pressure for the power steering system is
provided by a belt driven power steering pump (4).
The pump shaft has a pressed-on high strength plastic
drive pulley (3) that is belt driven by the crankshaft
pulley. The integral reservoir (1) used on the 3.7L is
attached to the pump body (4) with spring clips (5).

OPERATION

The power steering pump is a constant flow rate and displacement, vane-type pump. The pump internal parts oper-
ate submerged in fluid. The flow control orifice is part of the high pressure line fitting. The pressure relief valve
inside the flow control valve limits the pump pressure.

NOTE: Power steering pumps have different pressure rates and are not interchangeable with other pumps.

STANDARD PROCEDURE

POWER STEERING PUMP - INITIAL OPERATION - GAS ENGINE

WARNING: The fluid level should be checked with engine off to prevent injury from moving components.
