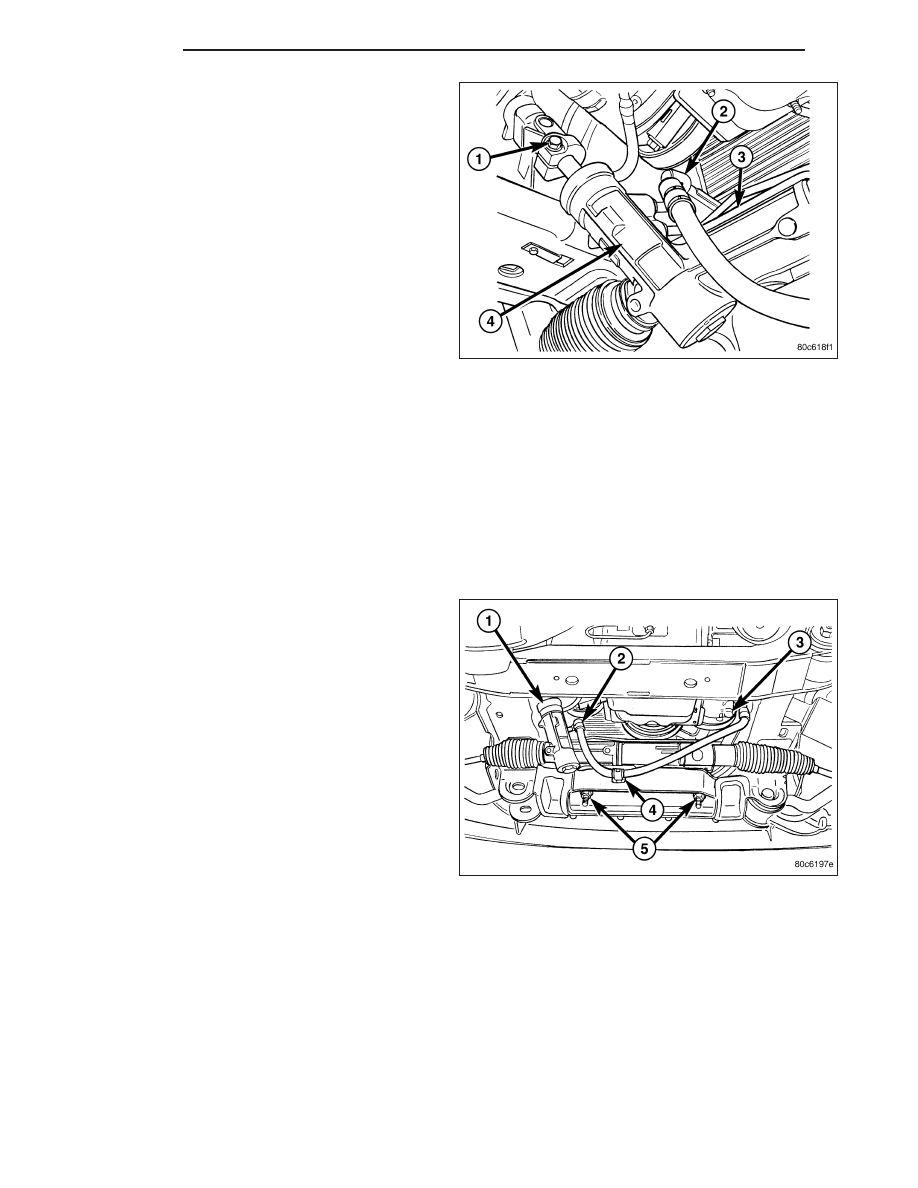

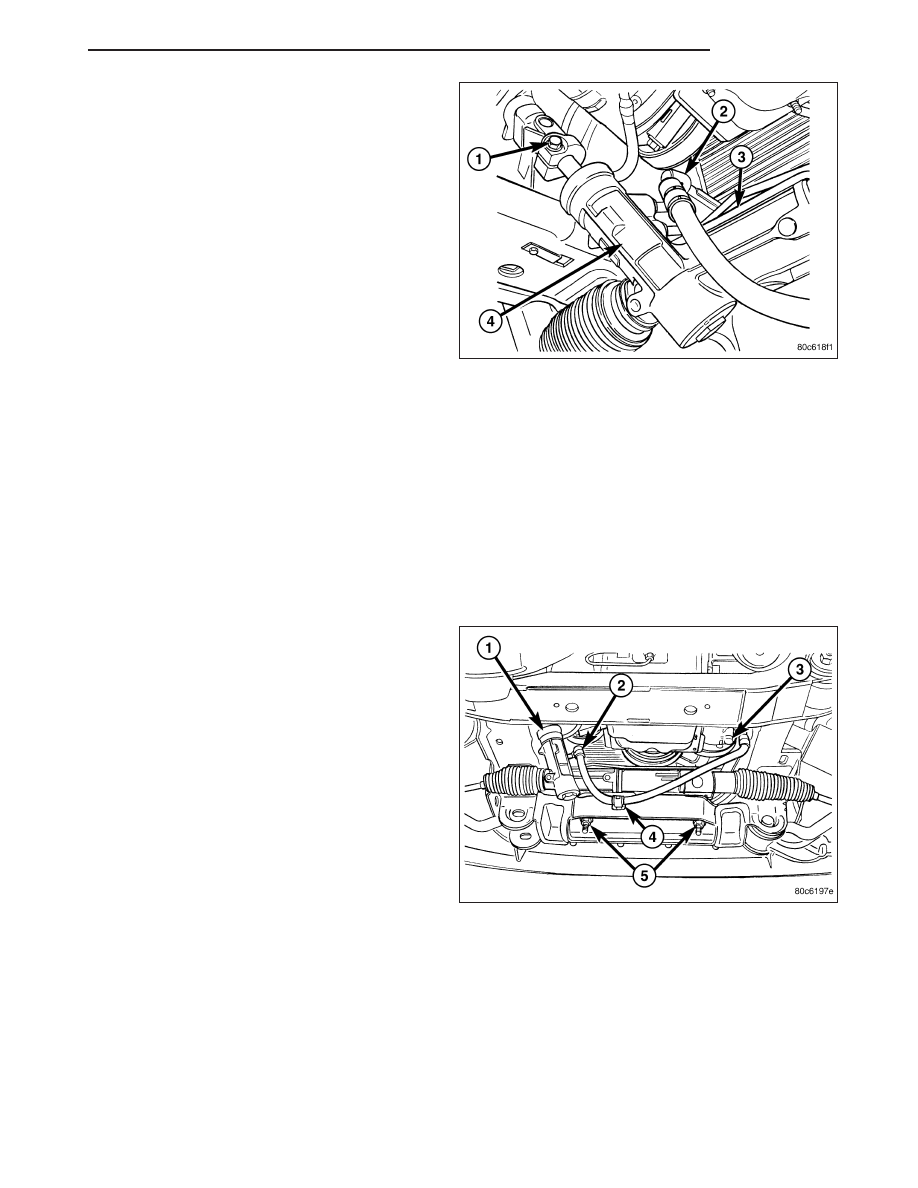

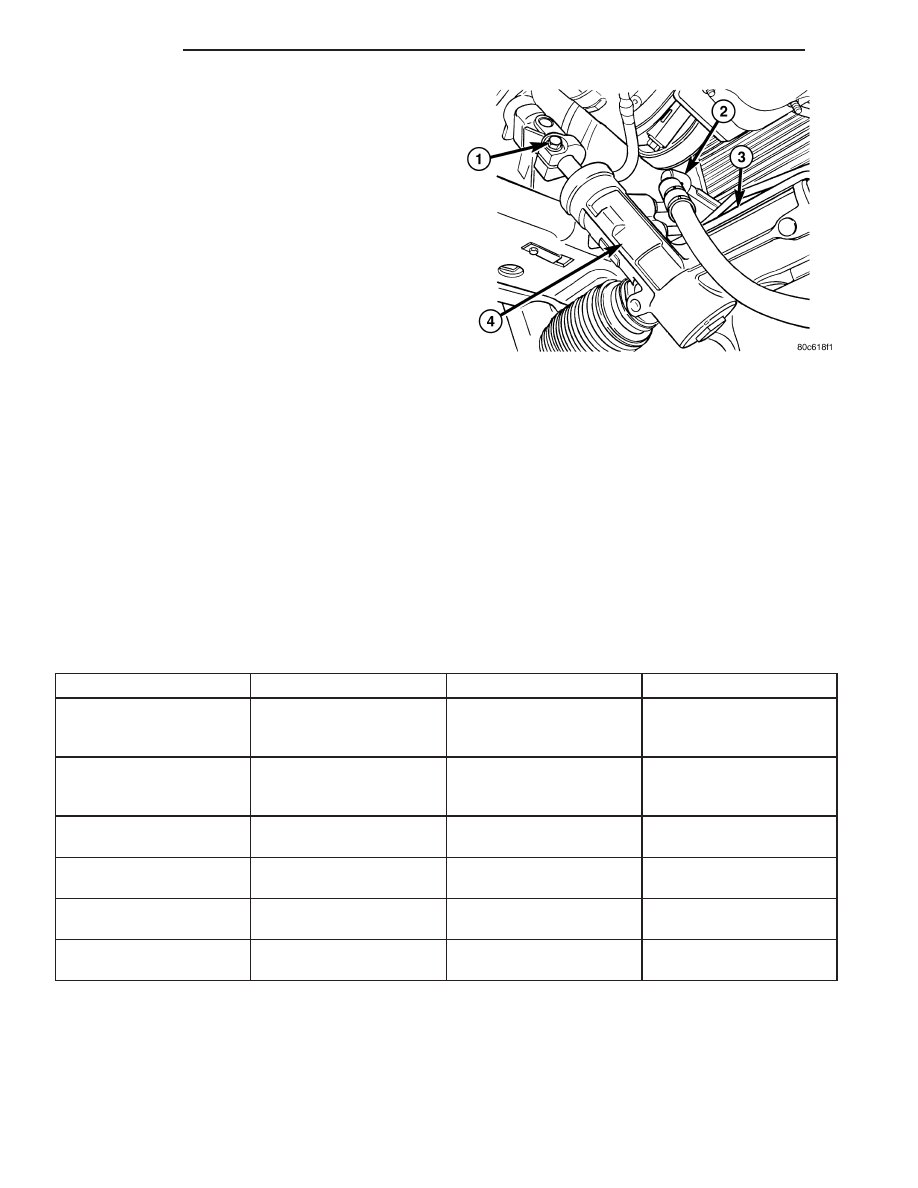

5. Install the lower coupler pinch bolt (1) and slide the

coupler on to the gear (4).

6. Install the tie rod end to the knuckle and tighten the nuts.

7. Install the tire and wheel assembly. (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

8. Install the skid plate (Refer to 13 - FRAME & BUMPERS/FRAME/FRONT SKID PLATE - INSTALLATION).

9. Lower the vehicle.

10. Unlock the steering wheel.

11. Fill the power steering fluid (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

12. Reset the toe and center the steering wheel (Refer to 2 - SUSPENSION/WHEEL ALIGNMENT - STANDARD

PROCEDURE).

DIESEL

1. Transfer the tie rod ends to the new steering gear

(if needed).

2. Install the steering gear (1) to the vehicle.

3. Install the gear mounting bolts (5) to the front cra-

dle . Tighten the gear mounting bolts to 162 N·m
(120 ft.lbs.)

4. Install the power steering lines (2) to the gear (1),

tighten the tube nuts to 37 N·m (20 ft.lbs.).

19 - 28

GEAR

KJ

5. Install the lower coupler pinch bolt (1) and slide the

coupler on to the gear (4).

6. Install the tie rod end to the knuckle and tighten the nuts.

7. Install the front axle. (Refer to 3 - DIFFERENTIAL & DRIVELINE/FRONT AXLE - INSTALLATION).

8. Install the lower control arms. (Refer to 2 - SUSPENSION/FRONT/LOWER CONTROL ARM - INSTALLATION).

9. Install the tire and wheel assembly. (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

10. Install the skid plate (Refer to 13 - FRAME & BUMPERS/FRAME/FRONT SKID PLATE - INSTALLATION).

11. Lower the vehicle.

12. Unlock the steering wheel.

13. Fill the power steering fluid (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

14. Align the front end.

RHD - 4X2 & 4X4

1. Transfer the outer tie rod ends to the new steering

gear (if needed).

2. Install the steering gear (1) to the vehicle.

3. Install the gear mounting bolts (5) to the front cra-

dle.. Tighten the gear mounting bolts to 162 N·m
(120 ft.lbs.)

4. Install the power steering lines (2) to the gear (1),

tighten the tube nuts to 37 N·m (20 ft.lbs.).

KJ

GEAR

19 - 29

5. Install the lower coupler pinch bolt (1) and slide the

coupler on to the gear (4).

6. Install the tie rod end to the knuckle and tighten the nuts.

7. Install the tire and wheel assembly. (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

8. Install the skid plate (Refer to 13 - FRAME & BUMPERS/FRAME/FRONT SKID PLATE - INSTALLATION).

9. Lower the vehicle.

10. Unlock the steering wheel.

11. Fill the power steering fluid (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

12. Reset the toe and center the steering wheel (Refer to 2 - SUSPENSION/WHEEL ALIGNMENT - STANDARD

PROCEDURE).

SPECIFICATIONS

TORQUE CHART

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Rack and Pinion Steering

Gear

Gear to Frame Bolts

162

120

—

Rack and Pinion Steering

Gear

Intermediate Shaft Bolt

49

36

—

Tie Rod End

Knuckle Nut

108

80

—

Tie Rod End

Jam Nut

75

55

—

Power Steering Line

Pressure Line

27

20

—

Power Steering Line

Return Line

27

20

—

SPECIAL TOOLS

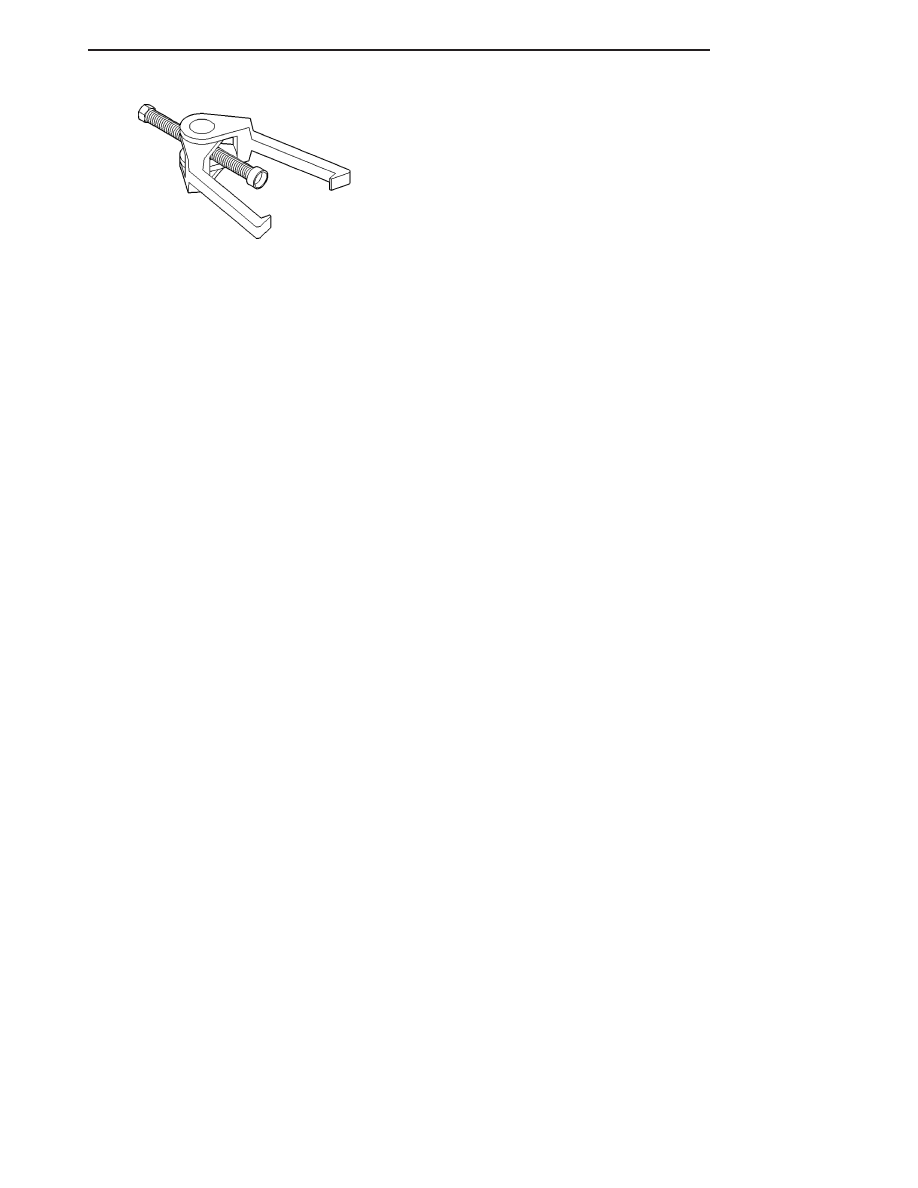

OUTER TIE ROD END REMOVAL TOOL

19 - 30

GEAR

KJ

Puller C-3894-A
