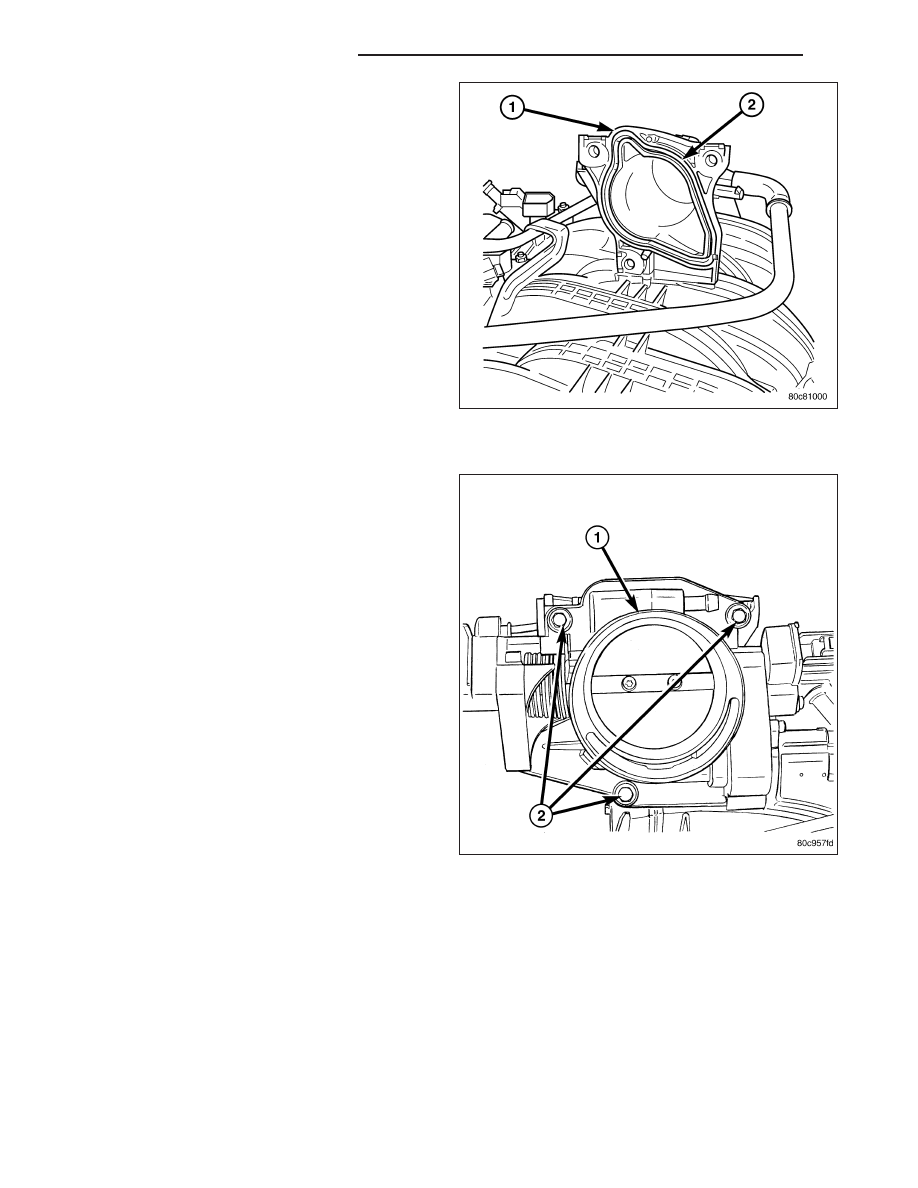

7. Check condition of old throttle body-to-intake man-

ifold o-ring (2).

INSTALLATION

1. Check condition of throttle body-to-intake manifold

o-ring. Replace as necessary.

2. Clean mating surfaces of throttle body and intake

manifold.

3. Install throttle body-to-intake manifold O-ring.

4. Install throttle body (1) to intake manifold.

5. Install three mounting bolts (2). Tighten bolts to 12

N·m (105 in. lbs.) torque.

6. Install control cables.

7. Install electrical connectors.

8. Install necessary vacuum lines.

9. Install air cleaner duct at throttle body.

14 - 92

FUEL INJECTION - 3.7L GAS

KJ

CABLE-THROTTLE CONTROL

REMOVAL

CAUTION: Be careful not to damage or kink the
cable core wire (within the cable sheathing) while
servicing accelerator pedal or throttle cable.

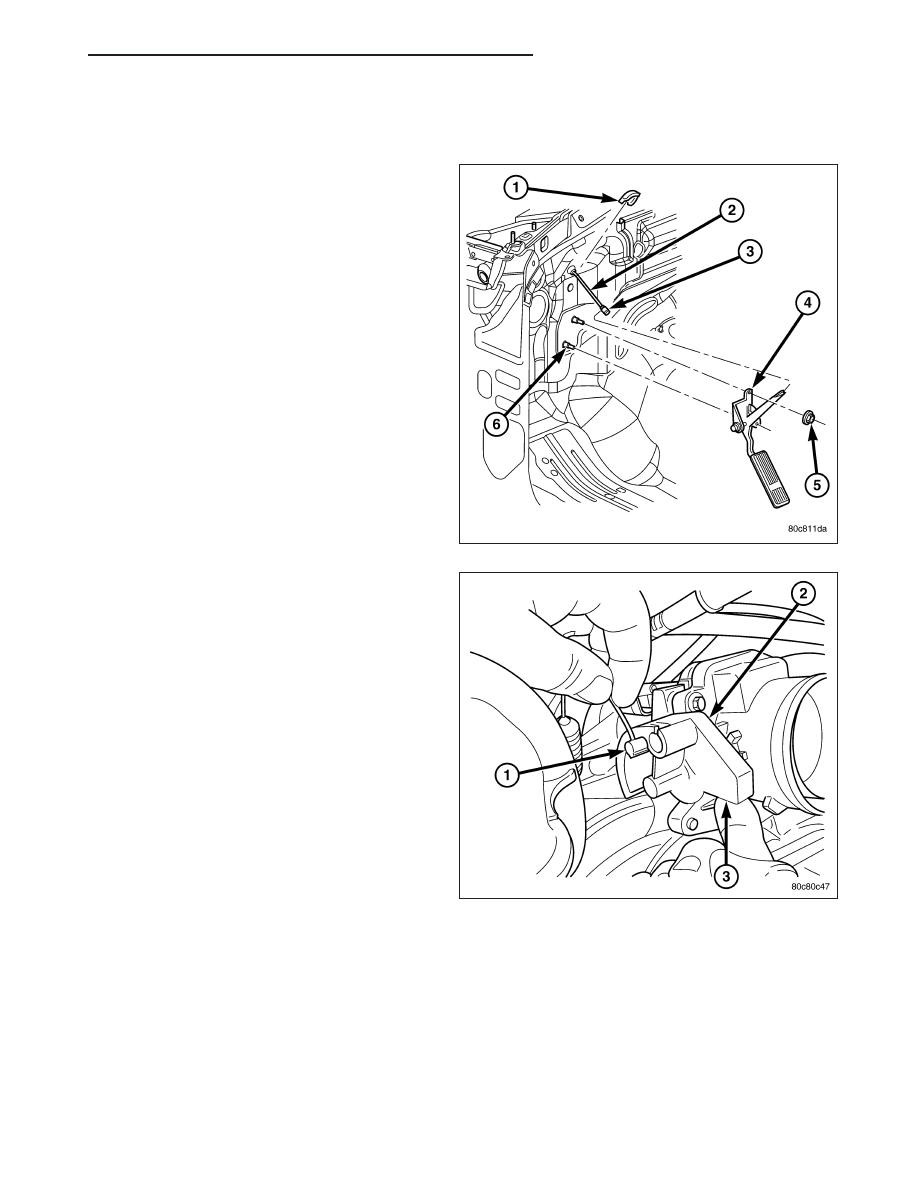

1. From inside vehicle, hold up accelerator pedal.

Remove plastic cable retainer (clip) (3) and throttle
cable core wire from upper end of pedal arm. Plas-
tic cable retainer snaps into top of pedal arm.

2. Remove cable core wire at pedal arm.

3. From inside vehicle, remove metal clip (1) holding

cable to dashpanel.

4. Remove air box at throttle body.

5. Unsnap cable from dashpanel routing clip.

6. Remove cable housing from dash panel and pull

into engine compartment.

7. Hold throttle in wide open position. While held in

this position, slide throttle cable pin (1) from throttle
body bellcrank (2).

KJ

FUEL INJECTION - 3.7L GAS

14 - 93

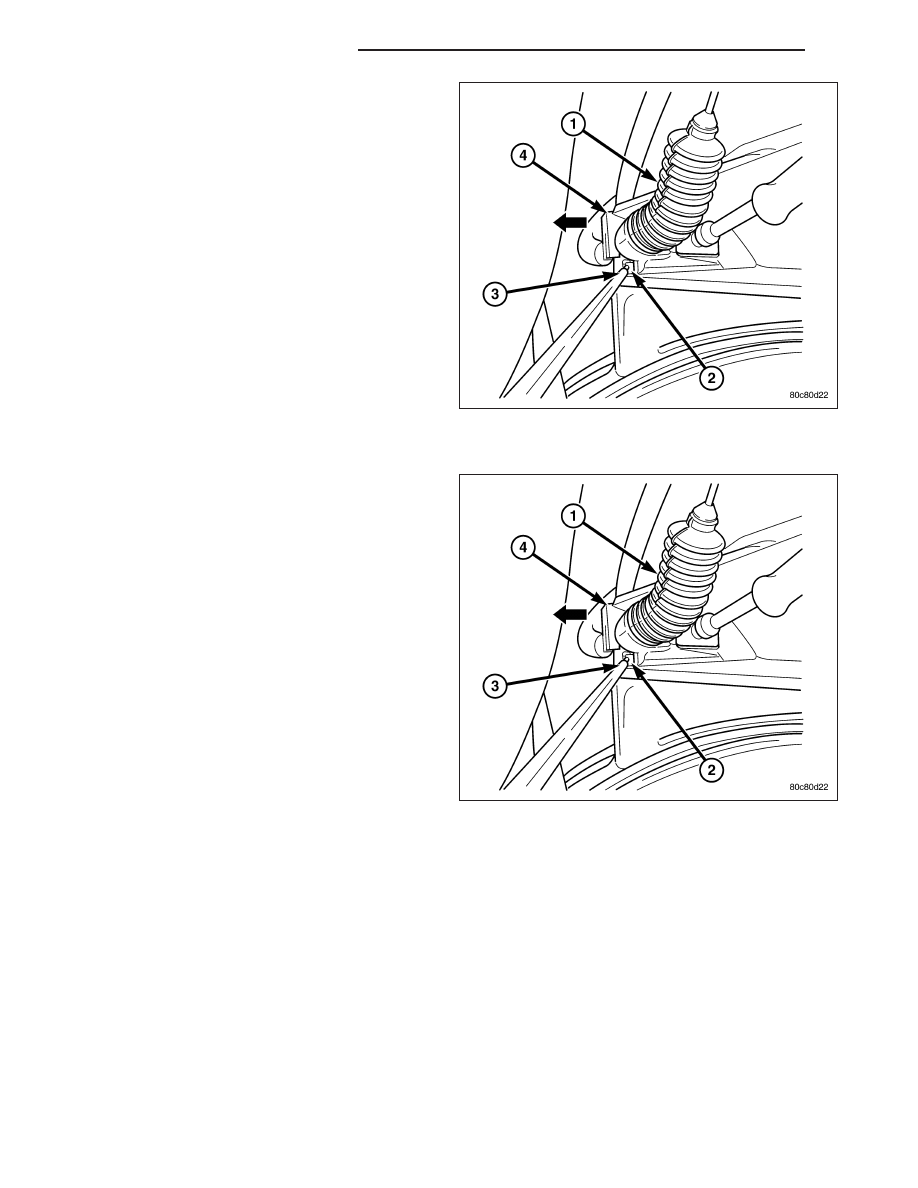

8. Using a pick or small screwdriver (3), press release

tab (2) to release plastic cable mount from bracket.
Press on tab (2) only enough to release cable
from bracket. If tab is pressed too much, it will
be broken. Slide plastic mount (4) towards right
side of vehicle to remove throttle cable from throttle
body bracket.

9. Remove throttle cable from vehicle.

INSTALLATION

1. Slide accelerator cable plastic mount (4) into throt-

tle body mounting bracket. Continue sliding until
release tab (2) is aligned to hole in mounting
bracket.

14 - 94

FUEL INJECTION - 3.7L GAS

KJ

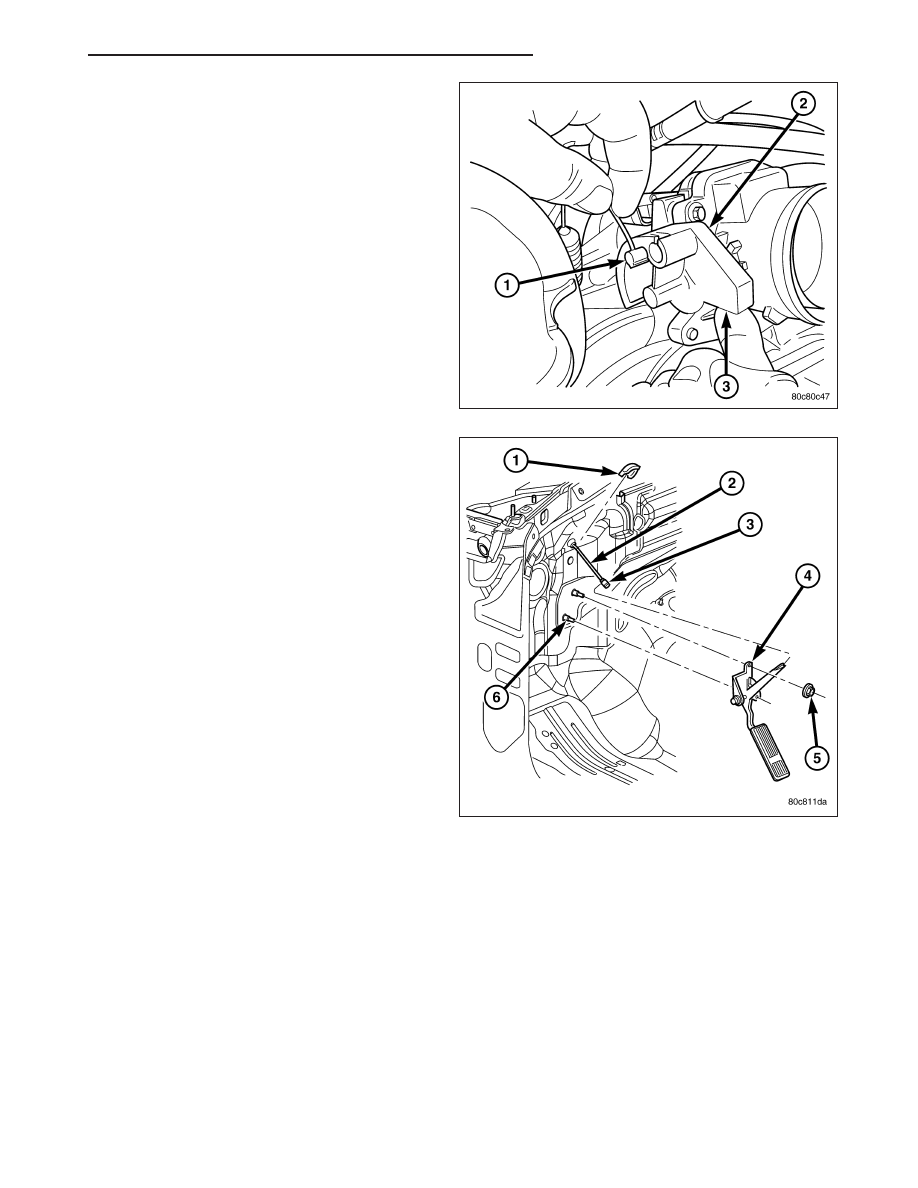

2. Hold throttle in wide open position. While held in

this position, slide throttle cable pin (1) into throttle
body bellcrank (2).

3. Push cable housing into rubber grommet and

through opening in dash panel.

4. From inside vehicle, install metal clip (1) holding

cable to dashpanel.

5. From inside vehicle, slide throttle cable core wire

into opening (slot) in top of pedal arm.

6. Push plastic cable retainer (clip) (3) into pedal arm

opening until it snaps in place.

7. Install air box to throttle body.

8. Before starting engine, operate accelerator pedal to

check for any binding.
