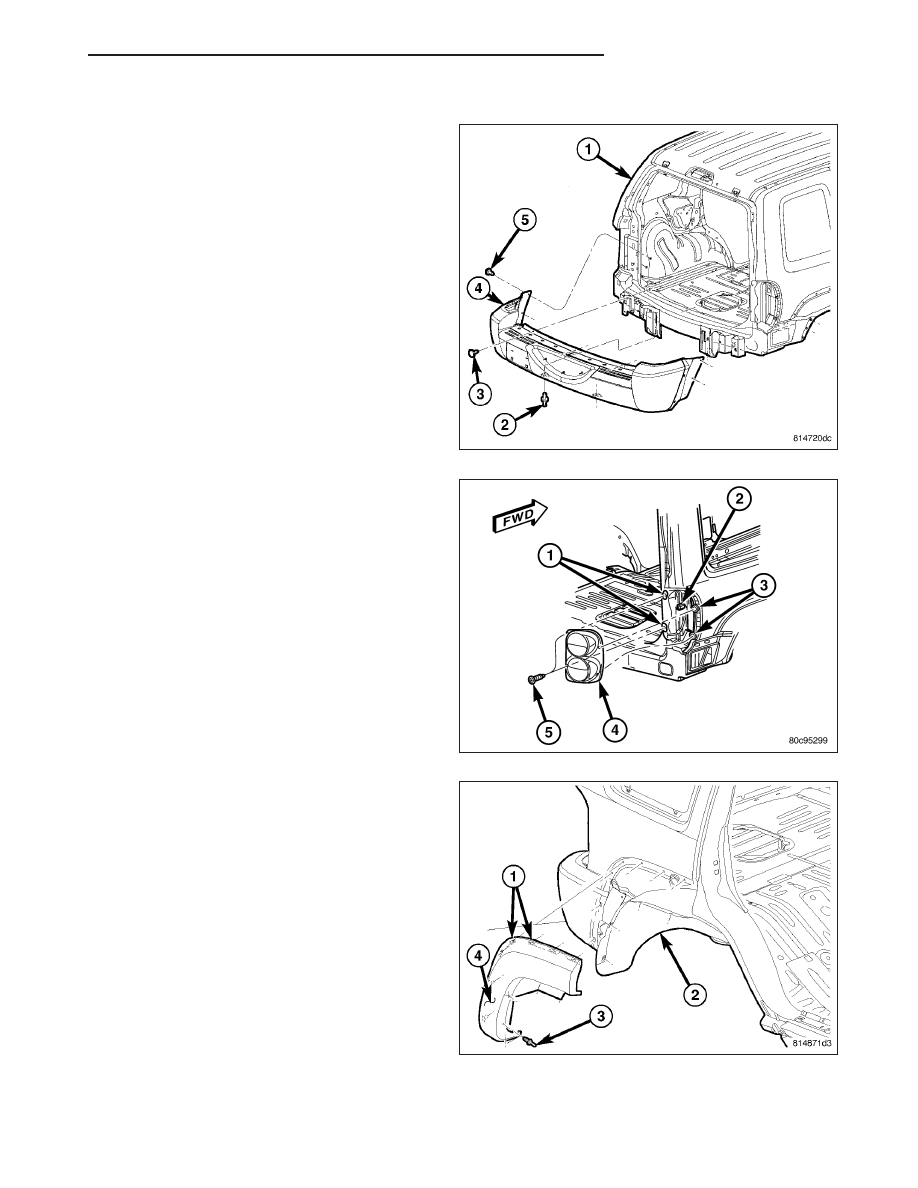

REAR FASCIA

REMOVAL

1. Remove the wheel flares (rear) (Refer to 23 -

BODY/EXTERIOR/REAR

WHEEL

OPENING

FLARE MOLDINGS - REMOVAL).

2. Remove the rear lamp units (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/REAR

LAMP UNIT - REMOVAL).

3. Remove the four side bolts.

4. Remove the two bottom rivets.

5. Remove the 3 screws along the upper edge.

6. Separate the side plastic retainers and remove the

fascia from the vehicle.

13 - 4

FRAME & BUMPERS

KJ

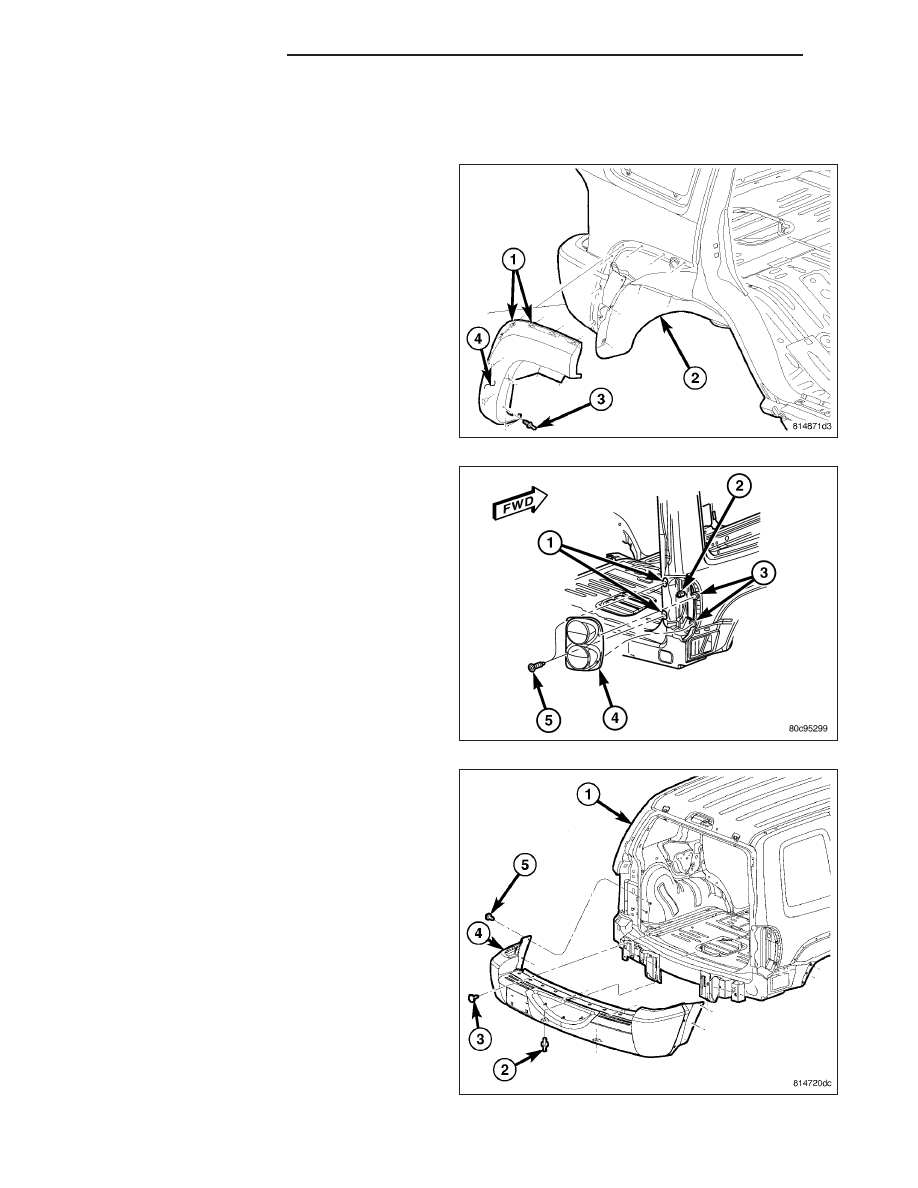

INSTALLATION

NOTE: Fascia must be pushed completely forward
to allow the plastic retainers full engagement in
their respective slots.

1. Install the fascia and insert the plastic retainers.

2. Install the three upper screws.

3. Install the four side bolts.

4. Install two bottom rivets.

5. Install the rear lamp units (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/REAR LAMP
UNIT - INSTALLATION).

6. Install the rear half wheel opening flares (Refer to

23 - BODY/EXTERIOR/WHEEL OPENING FLARE
MOLDING - INSTALLATION).

KJ

FRAME & BUMPERS

13 - 5

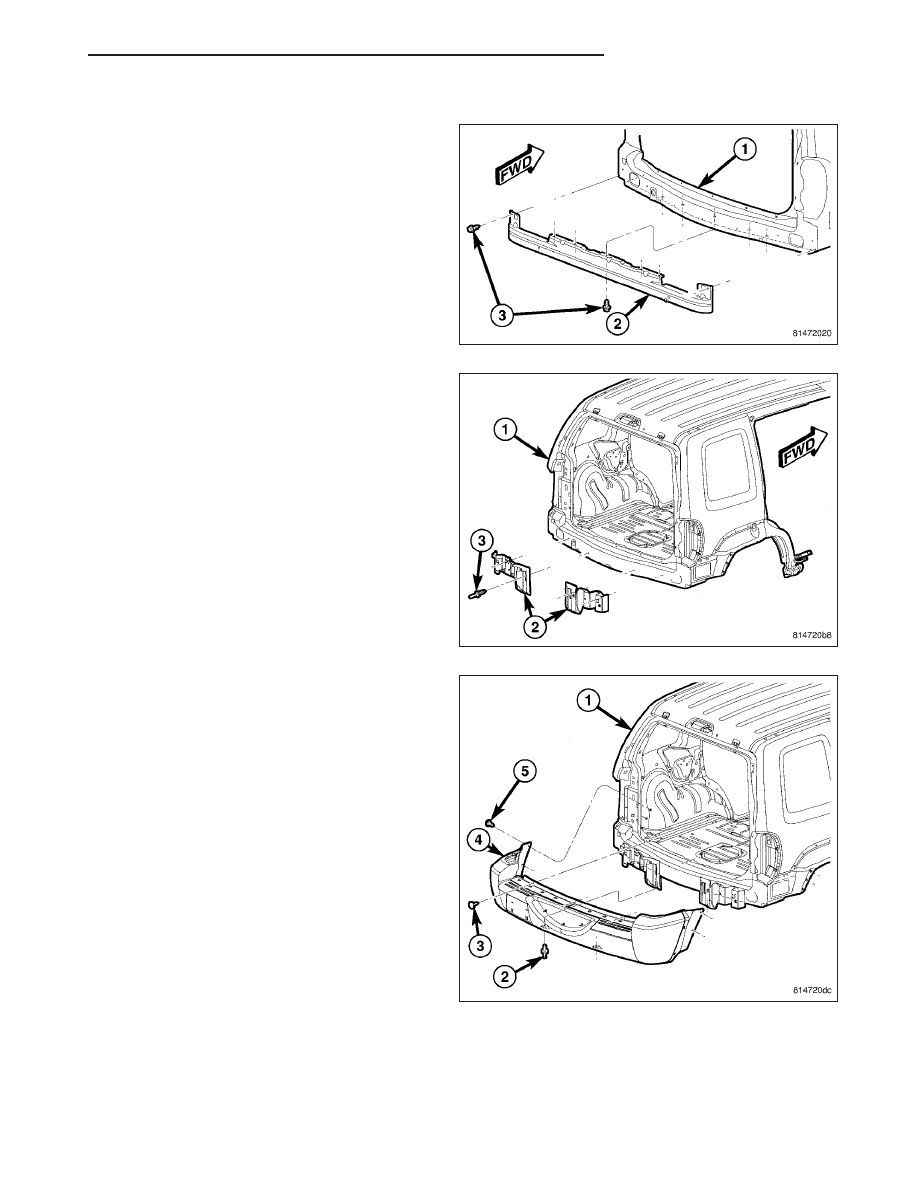

REAR FASCIA SUPPORT

REMOVAL

1. Remove the rear fascia assembly (Refer to 13 -

FRAME & BUMPERS/BUMPERS/REAR FASCIA -
REMOVAL).

2. Remove the four rivets and remove the two fascia

supports.

3. For export models, remove the seven bolts and

remove the fascia support.

13 - 6

FRAME & BUMPERS

KJ

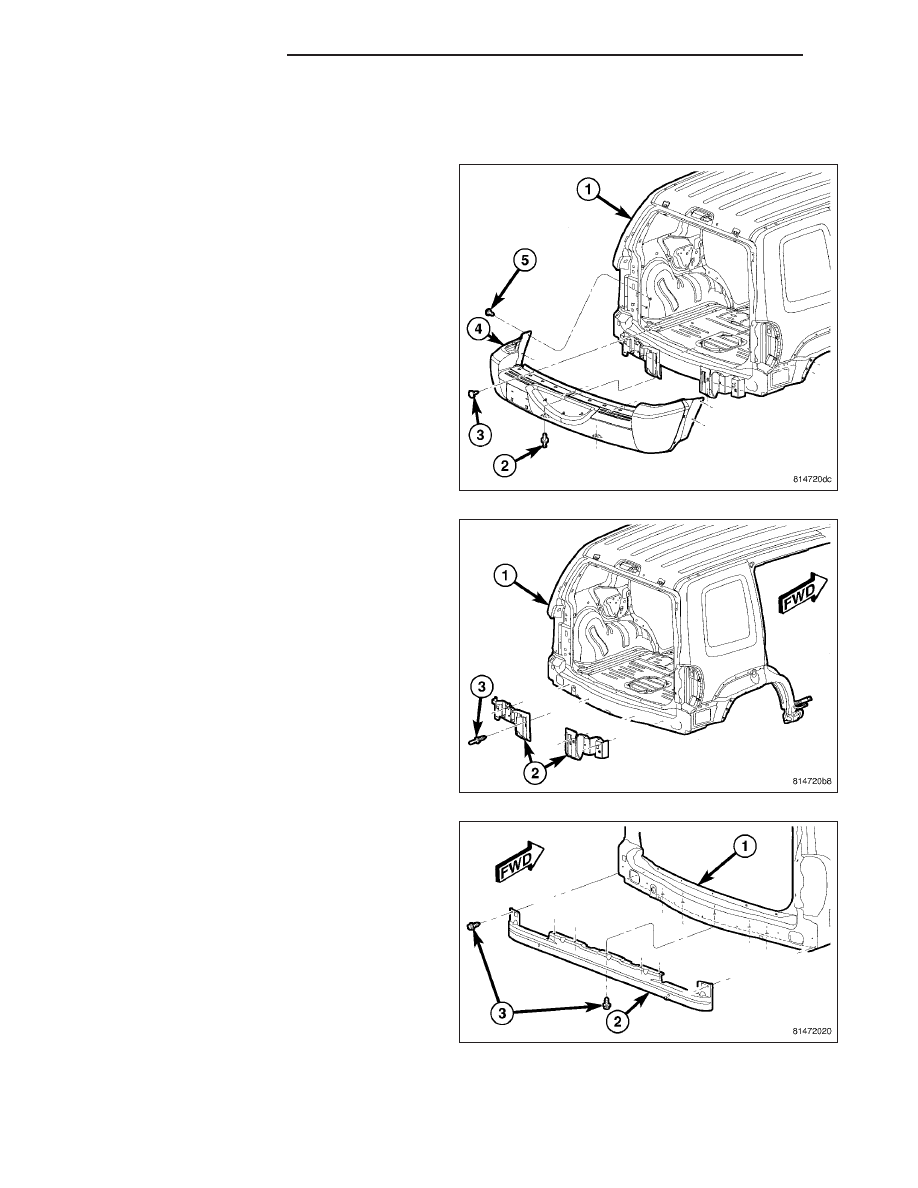

INSTALLATION

1. For export models, install the fascia support and

install the seven bolts.

2. Install the fascia supports onto the vehicle and

install four new rivets.

3. Install the rear fascia assembly (Refer to 13 -

FRAME & BUMPERS/BUMPERS/REAR FASCIA -
INSTALLATION).
