Jeep Liberty KJ. Manual - part 933

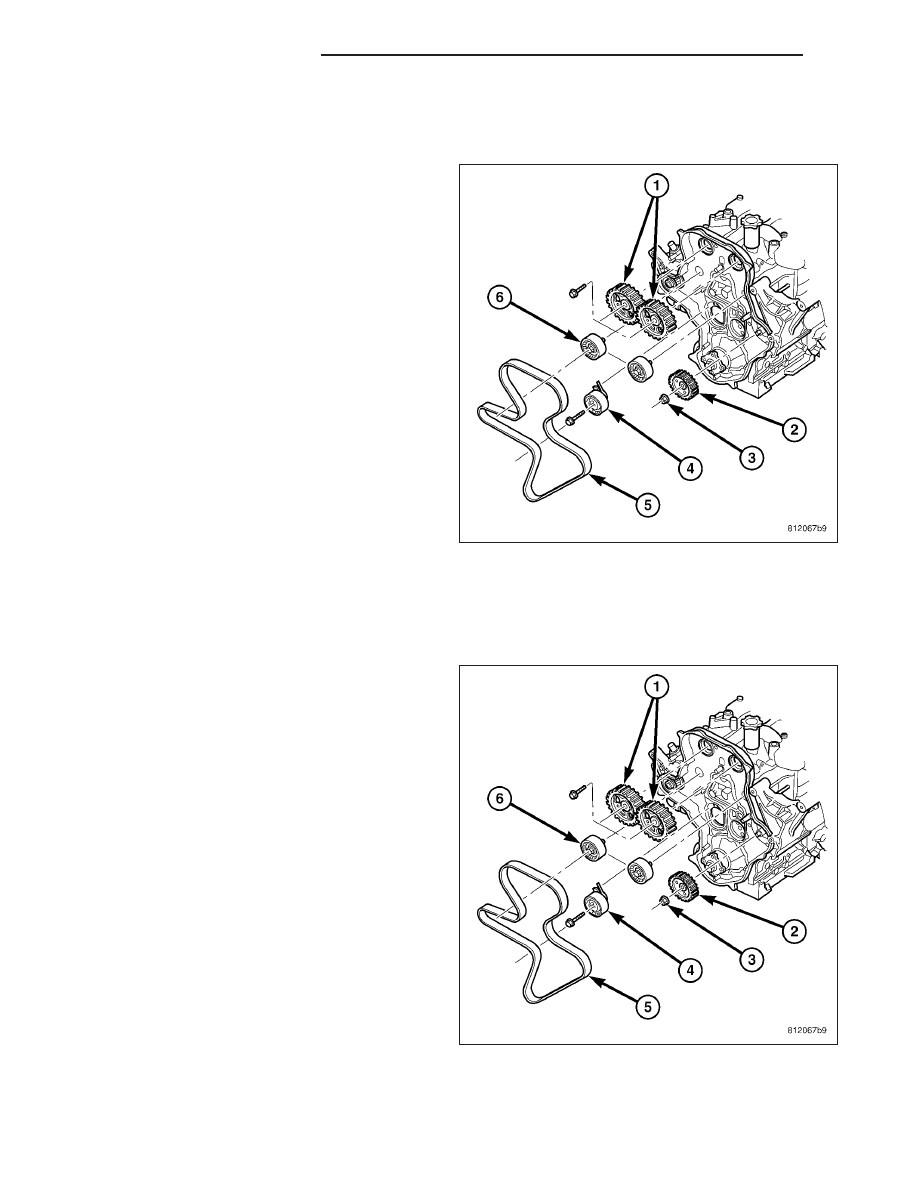

TENSIONER AND PULLEY-TIMING BELT AND CHAIN

REMOVAL

NOTE: Before servicing the timing belt, the engine
must be rotate to 90 degrees ATDC and alignment
pin VM.1089 installed (Refer to 9 - ENGINE/VALVE
TIMING - STANDARD PROCEDURE).

1. Disconnect negative battery cable.

2. Remove engine cover (Refer to 9 - ENGINE

COVER - REMOVAL).

3. Remove cooling fan and fan drive viscous clutch

assembly (Refer to 7 - COOLING/ENGINE/FAN
DRIVE VISCOUS CLUTCH - REMOVAL).

4. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

5. Remove cooling fan support (Refer to 7 - COOL-

ING/ENGINE/RADIATOR FAN - REMOVAL).

6. Remove vibration damper (Refer to 9 - ENGINE/

ENGINE

BLOCK/VIBRATION

DAMPER

-

REMOVAL).

7. Remove the power steering pump pulley.

8. Remove timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) - REMOVAL).

9. Loosen and remove timing belt tensioner.

INSTALLATION

NOTE: DO NOT remove the timing belt from the
package until it’s ready to be installed. DO NOT
expose timing belt to oil, grease or water contam-
ination. DO NOT crimp belt at a sharp angle. DO
NOT clean belt, pulleys or tensioner with solvent.
Check that pulleys and bearings are not seized or
damage before installing belt.

1. Install timing belt tensioner and retaining bolt.

2. Adjust timing belt tensioner (Refer to 9 - ENGINE/

VALVE

TIMING/TMNG

BELT/CHAIN

TENSIONER&PULLEY - ADJUSTMENTS).

3. Install timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

4. Install vibration damper (Refer to 9 - ENGINE/EN-

GINE BLOCK/VIBRATION DAMPER - INSTALLA-
TION).

5. Install the power steering pump pulley.

6. Install cooling fan support (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - INSTALLATION).

7. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

8. Install cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS

CLUTCH - INSTALLATION).

9. Install engine cover (Refer to 9 - ENGINE COVER - INSTALLATION).

9 - 1690

ENGINE - 2.8L DIESEL

KJ

10. Connect negative battery cable.

ADJUSTMENTS

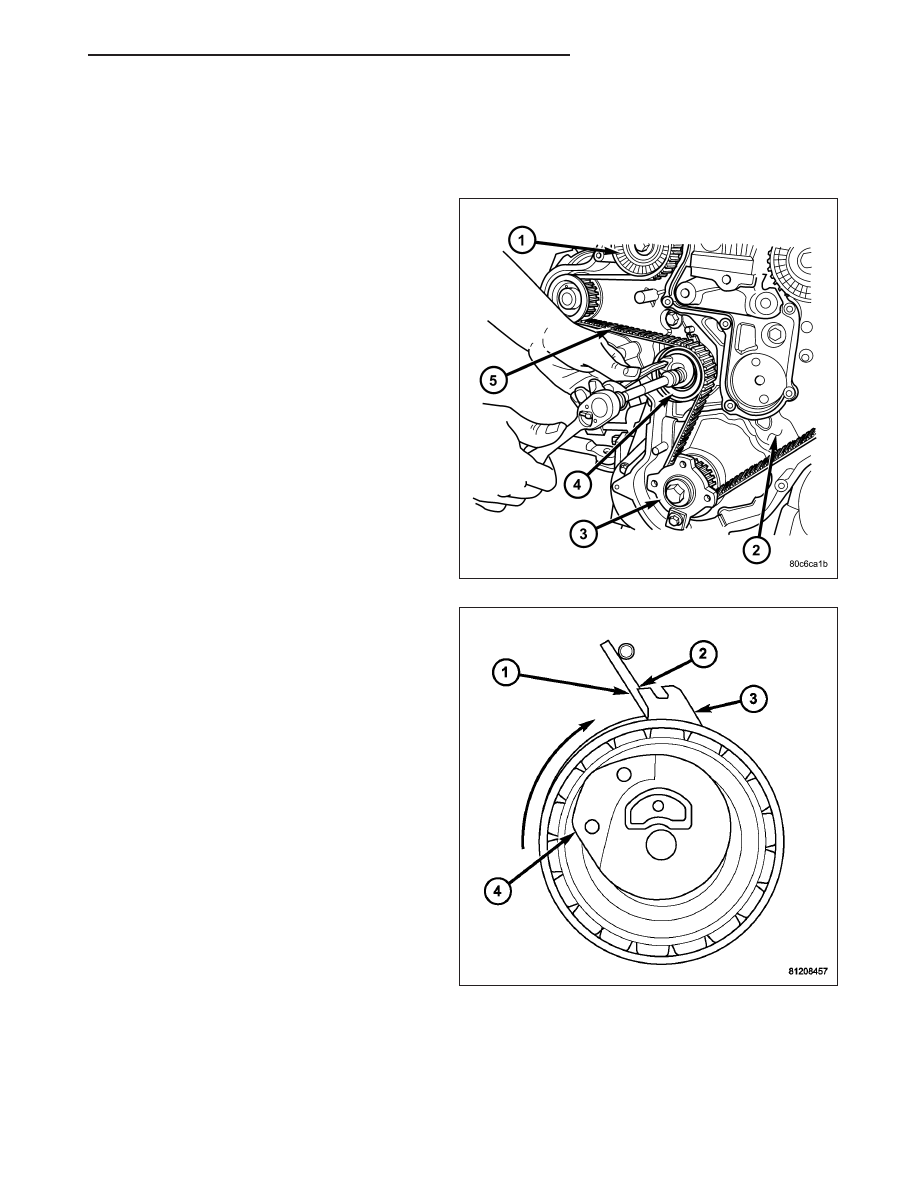

ADJUSTMENT - TIMING BELT TENSIONER

1. With timing belt outer cover removed and timing

belt installed.

2. Loosen timing belt tensioner.

3. Align timing belt tensioner using special tool 9660,

with the alignment pointer as shown and torque
timing belt tensioner retaining bolt to 34.7N·m.(26
ft. lbs.)..

4. Rotate engine 2 complete revolution and then

recheck tensioner alignment. Readjust tensioner
alignment as necessary.

KJ

ENGINE - 2.8L DIESEL

9 - 1691

EXHAUST SYSTEM

TABLE OF CONTENTS

page

page

EXHAUST SYSTEM AND TURBOCHARGER

DESCRIPTION

GAS ENGINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - EXHAUST

SYSTEM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

SPECIFICATIONS

TORQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

CATALYTIC CONVERTER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
REMOVAL

2.4L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.7L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.8L DIESEL ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
INSTALLATION

2.4L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.7L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

MUFFLER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

HEAT SHIELDS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

TURBOCHARGER SYSTEM

DIAGNOSIS AND TESTING

TURBOCHARGER BOOST PRESSURE . . . . . . . 12

CHARGE AIR COOLER AND PLUMBING

DIAGNOSIS AND TESTING

CHARGE AIR COOLER SYSTEM - LEAKS . . . . 13

REMOVAL

CHARGE AIR COOLER INLET HOSE . . . . . . . . . 14
CHARGE AIR COOLER OUTLET HOSE . . . . . . . 15

INSTALLATION

CHARGE AIR COOLER INLET HOSE . . . . . . . . . 15
CHARGE AIR COOLER OUTLET HOSE . . . . . . . 15

TURBOCHARGER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

KJ

EXHAUST SYSTEM

11 - 1
