PUMP-OIL

REMOVAL

REMOVAL - OIL PUMP PICKUP TUBE

1. Disconnect negative battery cable.

2. Raise vehicle on hoist.

3. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

4. Remove oil pump pickup tube retaining bolt and

pull

pickup

tube

from

engine

block.

Discard

O-rings.

REMOVAL - OIL PUMP

1. Disconnect negative battery cable.

2. Remove cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VIS-

COUS CLUTCH - REMOVAL).

3. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

4. Remove cooling fan support (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - REMOVAL).

5. Remove vibration damper (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER - REMOVAL).

6. Remove timing belt outer cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

7. Remove timing belt (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

REMOVAL).

8. Remove timing belt inner cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

9. Remove front engine cover (Refer to 9 - ENGINE/ENGINE BLOCK/ENGINE COVER - REMOVAL).

9 - 1670

ENGINE - 2.8L DIESEL

KJ

10. Remove crankshaft sprocket.

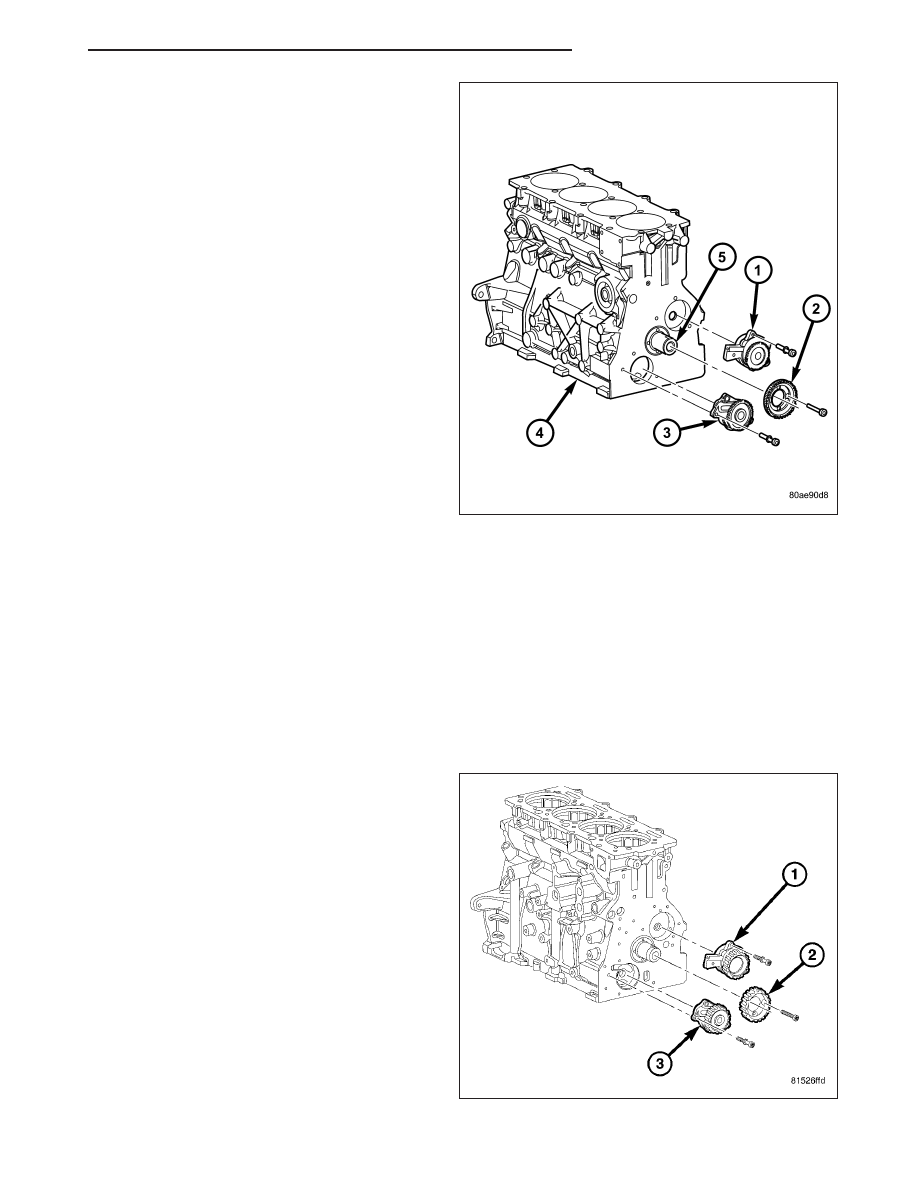

11. Remove oil pump retaining bolts and remove

pump from engine block.

INSTALLATION

INSTALLATION - OIL PUMP PICKUP TUBE

1. Lubricate o-ring on oil pump pickup tube with engine oil.

2. Install pickup tube in engine block and install retaining bolt. Torque bolt to 32.4N·m. (24 ft.lbs.)..

3. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - INSTALLATION).

4. Refill engine oil to proper level.

5. Connect negative battery cable.

INSTALLATION - OIL PUMP

1. Lubricate oil pump rotor with engine oil.

2. Install oil pump in bore in engine block.

3. Install oil pump retaining bolts. Torque bolts to

10.8N·m. (96 in. lbs.).

4. Install

crankshaft

sprocket.

Torque

bolts

to

10.8N·m. (96 in. lbs.).

KJ

ENGINE - 2.8L DIESEL

9 - 1671

5. Install front engine cover and seal (Refer to 9 -

ENGINE/ENGINE

BLOCK/ENGINE

COVER

-

INSTALLATION).

6. Install timing belt inner cover (Refer to 9 - ENGINE/

VALVE TIMING/TIMING BELT / CHAIN COVER(S)
- INSTALLATION).

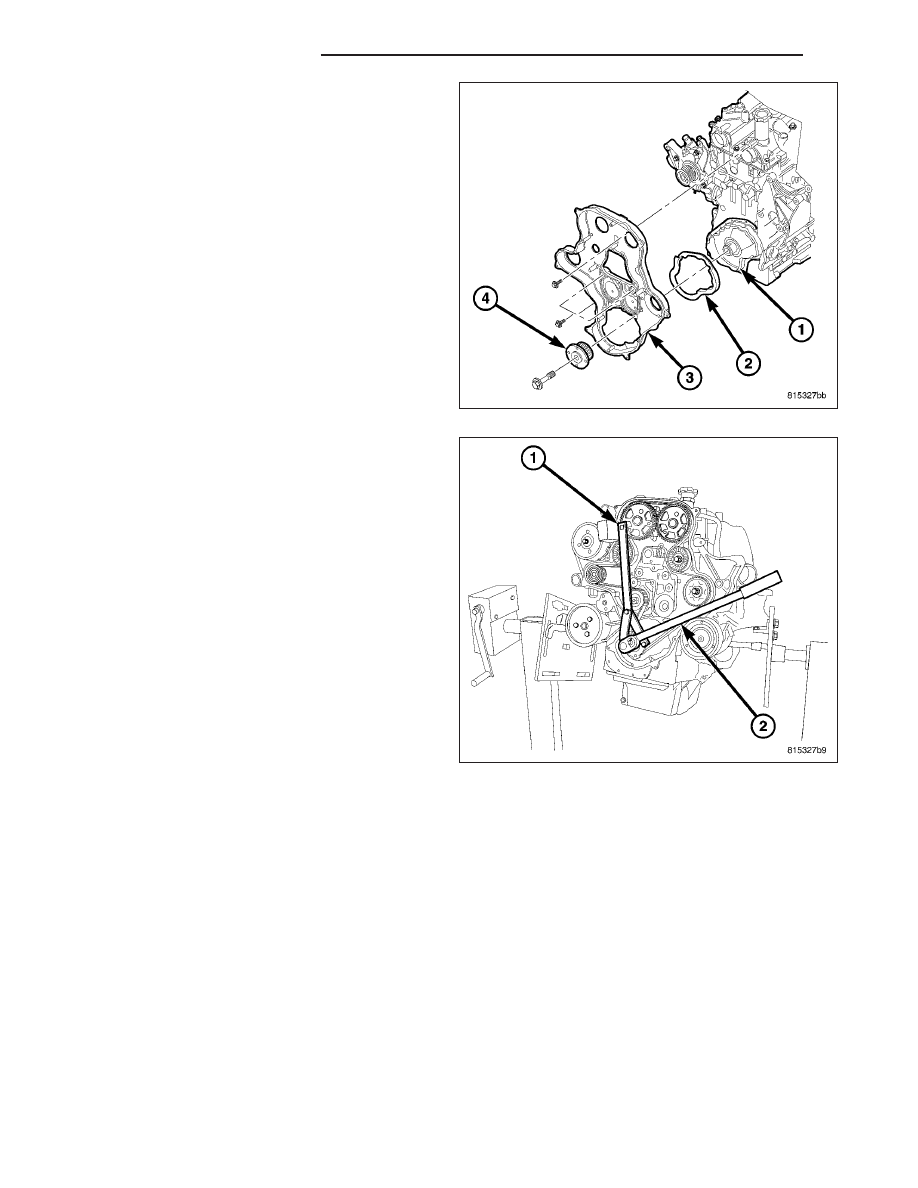

7. Install the lower timing belt gear and hand tighten

fastener.

8. Connect special tool #6958 to the lower timing gear

using the vibration damper bolts and tighten the
timing gear fastener to 275N·m (203 ft. lbs).

9. Remove special tool #6958.

10. Install timing belt (Refer to 9 - ENGINE/VALVE

TIMING/TIMING BELT/CHAIN AND SPROCKETS
- INSTALLATION).

11. Install timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

12. Install vibration damper (Refer to 9 - ENGINE/EN-

GINE BLOCK/VIBRATION DAMPER - INSTALLA-
TION).

13. Install power steering pump pulley.

14. Install cooling fan support (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - INSTALLATION).

15. Install accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

16. Install cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VIS-

COUS CLUTCH - INSTALLATION).

17. Remove the crankshaft and camshaft alignment pins.

18. Connect negative battery cable.

9 - 1672

ENGINE - 2.8L DIESEL

KJ

JET-OIL

DESCRIPTION

There are four oil jets installed in the engine block. These oil jets are used to cool and lubricate the piston assem-
blies.

REMOVAL

CAUTION: Use caution when removing and install-
ing oil jets. Damage to oil jet nozzle could cause
severe engine damage. Care must be taken not to
damage the crankshaft tone ring when removing
cylinder number four oil jet.

NOTE: Remove oil jets before removing piston,
crankshaft liners.

1. Disconnect negative battery cable.

2. Raise vehicle on hoist.

3. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

NOTE: When removing oil jet from cylinder num-
ber four, care must be taken not to damage the
crankshaft tone ring.

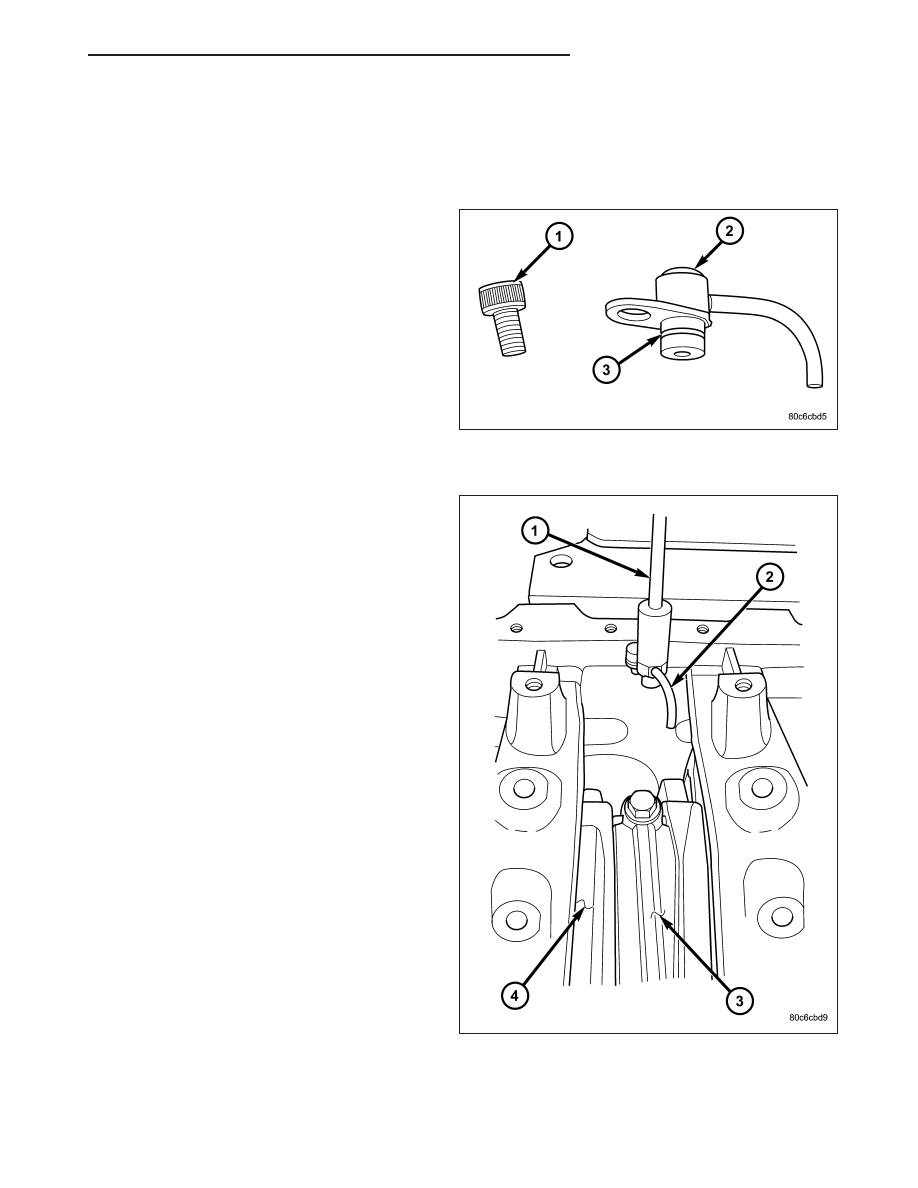

4. Using special tool VM.1060 to hold oil jet. Remove

oil jet retaining bolt and remove oil jet from engine
block.
