P1131-GLOW PLUG MODULE INTERNAL FAULT

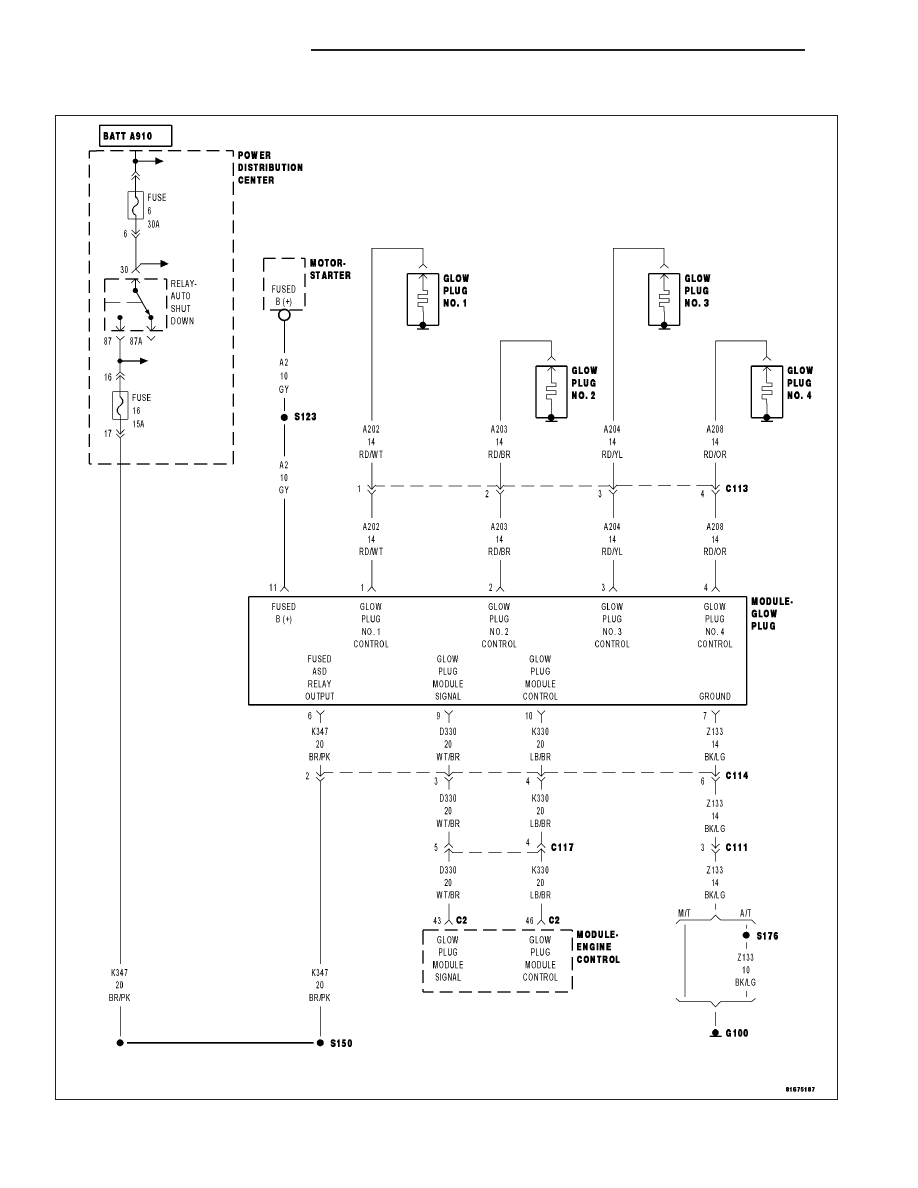

For a complete wiring diagram Refer to Section 8W

9 - 1234

ENGINE DIESEL DIAG

KJ

Possible Causes

BATTERY SUPPLY CIRCUIT OPEN

GROUND CIRCUIT OPEN

INTERMITTENT CONDITION

GLOW PLUG CONTROL MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase ECM DTCs.

Turn the ignition off for 10 seconds.

Turn the ignition on.

Monitor the scan tool for ECM DTCs.

Repeat this test several times.

Did this DTC set again?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

GROUND CIRCUIT OPEN

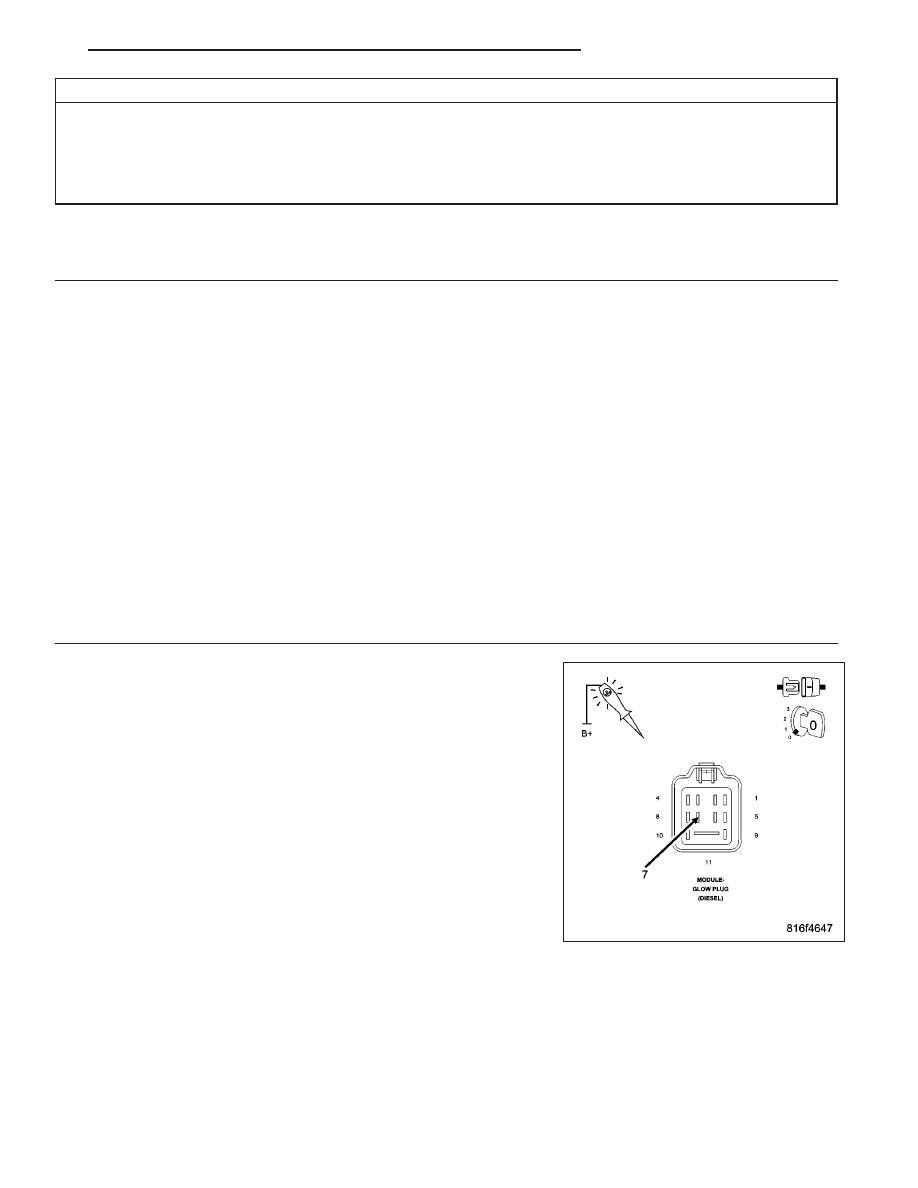

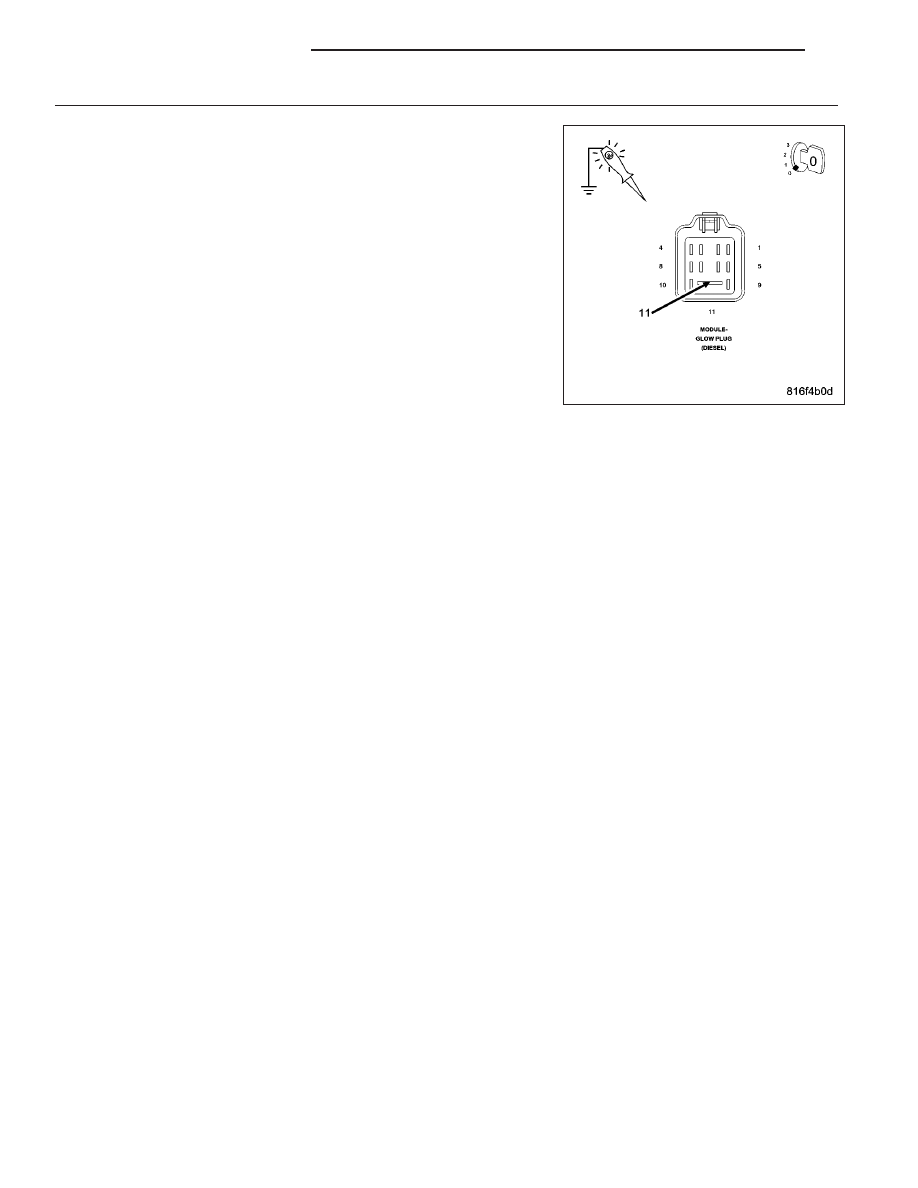

Turn the ignition off.

Disconnect the Glow Plug Control Module harness connector.

Using a 12-volt test light connected to 12-volts, check the Ground circuit
at the Glow Plug Control Module harness connector.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the Glow Plug Control Module Ground circuit for an

open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 1235

3.

BATTERY SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the Glow Plug Control Module harness connector.

Using a 12-volt test light connected to ground, check the Battery Supply
circuit at the Glow Plug Control Module harness connector.

Does the test light illuminate brightly?

Yes

>> Replace the Glow Plug Control Module.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Repair the Glow Plug Control Module Battery Supply circuit

for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 1236

ENGINE DIESEL DIAG

KJ

P1135-GLOW PLUG MODULE CONTROL CIRCUIT EXCESSIVE CURRENT

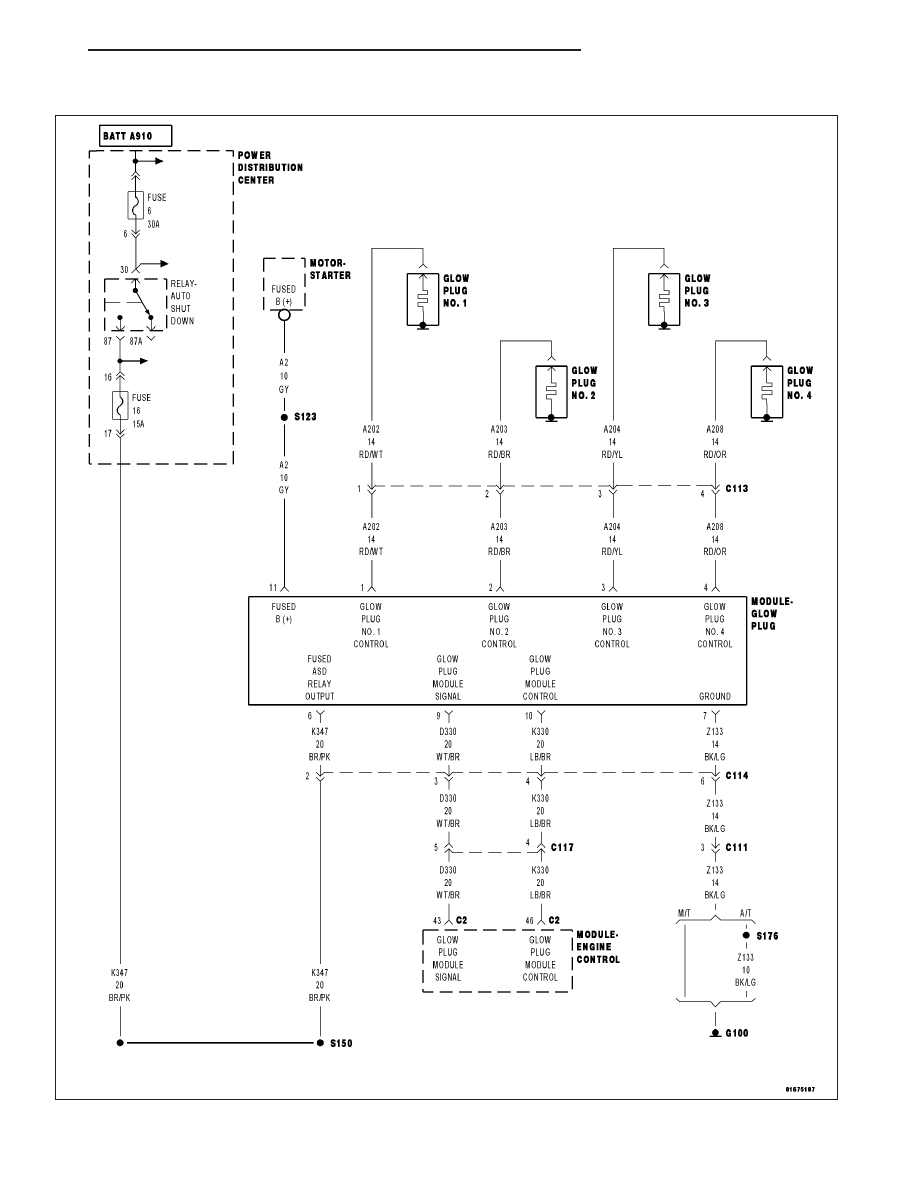

For a complete wiring diagram Refer to Section 8W

KJ

ENGINE DIESEL DIAG

9 - 1237
