Jeep Liberty KJ. Manual - part 768

3.

A/C CLUTCH RELAY

Turn the ignition off.

Remove the A/C Clutch Relay from the PDC.

Turn the ignition on.

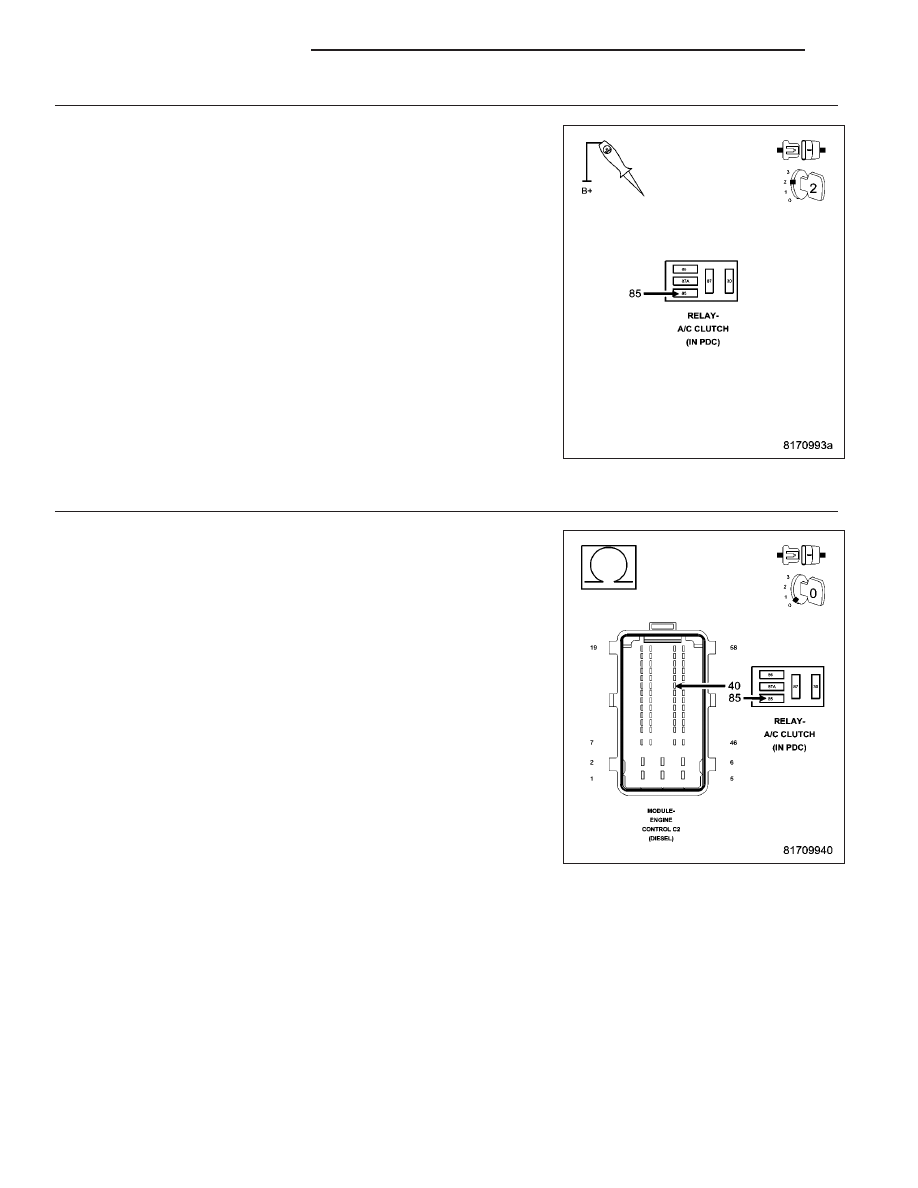

Using a 12-volt test light connected to 12-volts, probe the A/C Clutch
Relay Control circuit in the PDC.

With the scan tool, actuate the A/C Clutch Relay.

Does the test light cycle on and off?

Yes

>> Replace the A/C Clutch Relay.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 4

4.

A/C CLUTCH RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

Remove the A/C Clutch Relay from the PDC.

Disconnect the ECM harness connector.

Measure the resistance of the A/C Clutch Relay Control circuit.

Is the resistance below 10.0 ohms?

Yes

>> Go To 5

No

>> Repair the A/C Clutch Relay Control circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 1130

ENGINE DIESEL DIAG

KJ

5.

A/C CLUTCH RELAY CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Remove the A/C Clutch Relay from the PDC.

Disconnect the ECM harness connector.

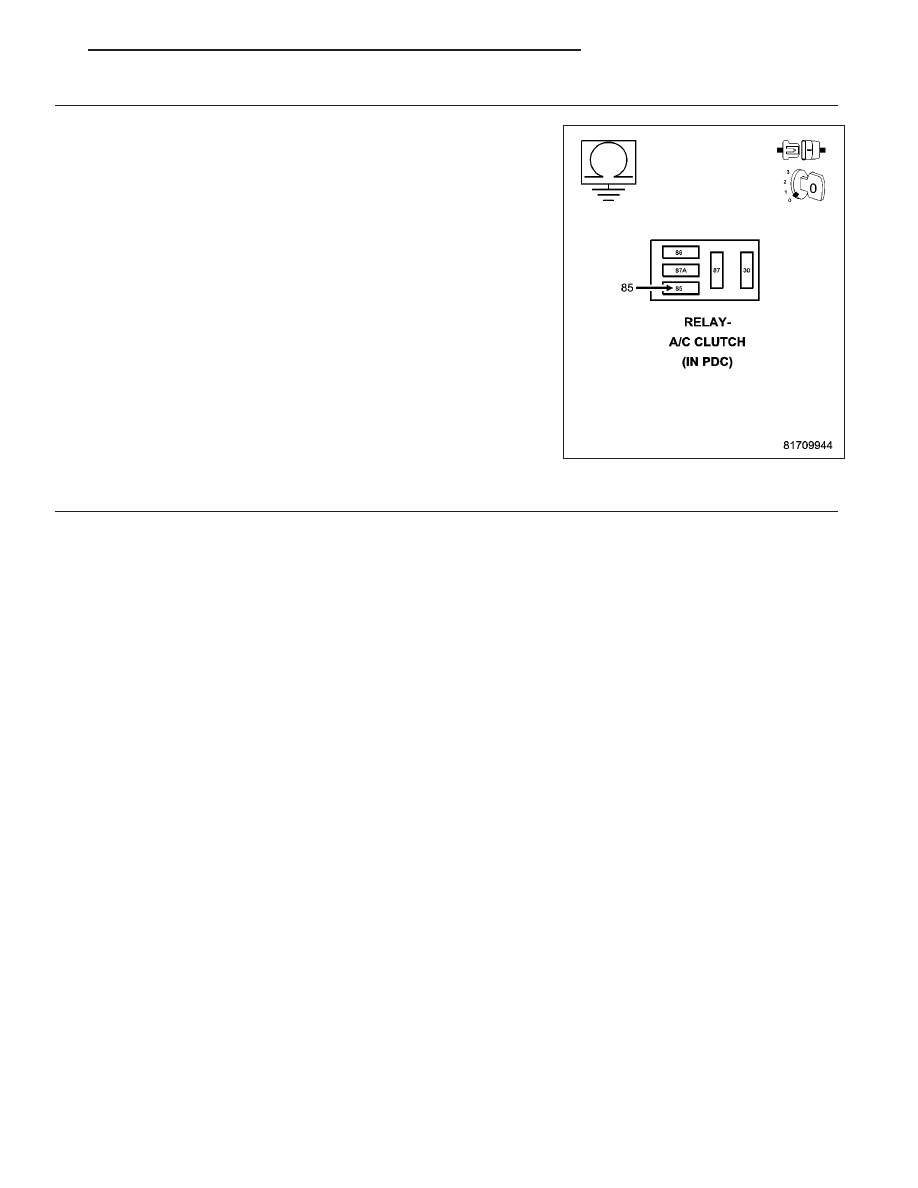

Measure the resistance between ground and the A/C Clutch Relay Con-
trol circuit.

Is the resistance below 1000 ohms?

Yes

>> Repair the A/C Clutch Relay Control circuit for a short to

ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 6

6.

ECM

If there are no possible causes remaining, view repair.

Repair

Replace and program the Engine Control Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 1131

P0645-A/C CLUTCH RELAY CIRCUIT SHORT TO GROUND

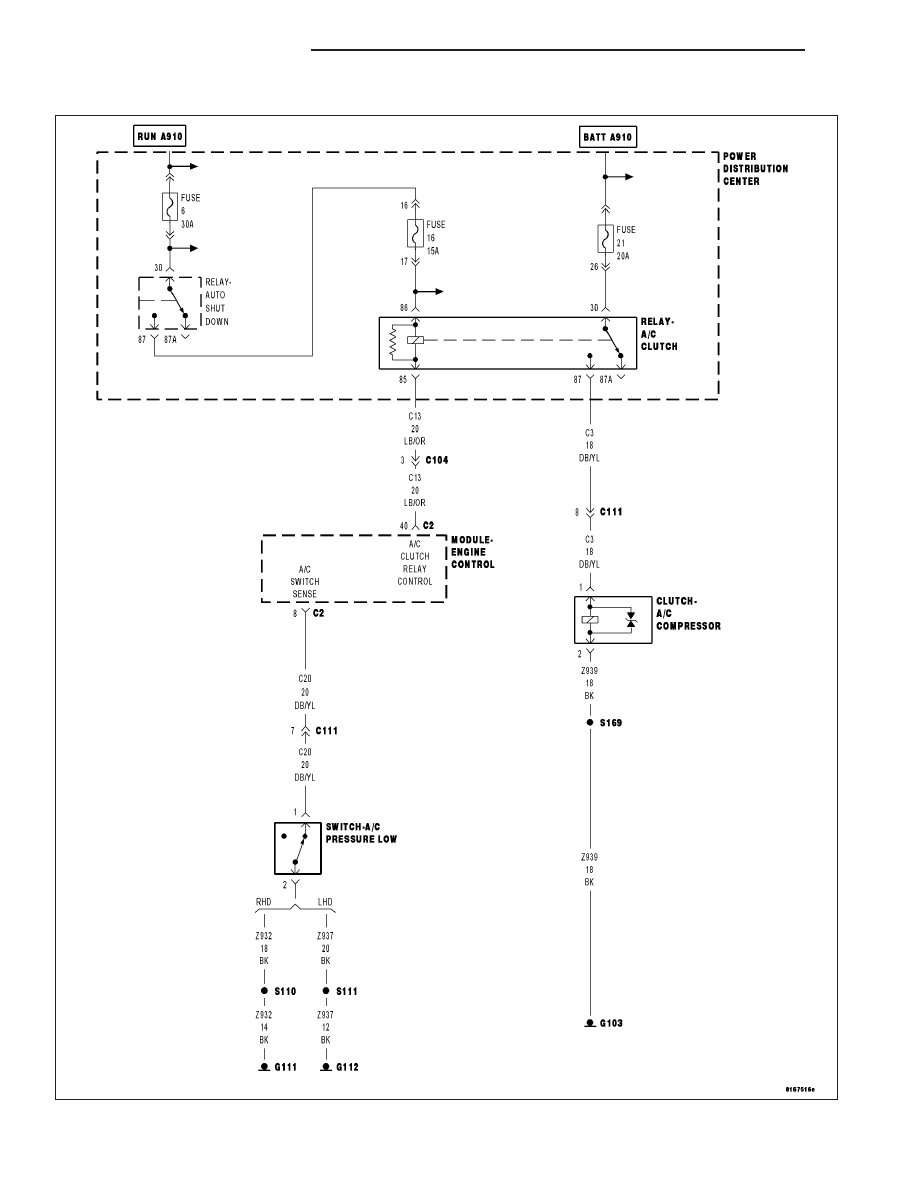

For a complete wiring diagram Refer to Section 8W

9 - 1132

ENGINE DIESEL DIAG

KJ

•

When Monitored:
With the ignition on and the ECM A/C Clutch Relay command off.

•

Set Condition:
The ECM does not detect voltage on the A/C Clutch Relay Control circuit for 0.5 second.

Possible Causes

INTERMITTENT CONDITION

FUSED ASD RELAY OUTPUT CIRCUIT OPEN

A/C CLUTCH RELAY

A/C CLUTCH RELAY CONTROL CKT OPEN

A/C CLUTCH RELAY CONTROL CIRCUIT SHORT TO GROUND

ECM

Diagnostic Test

1.

A/C CLUTCH RELAY OPERATION

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, actuate the A/C Clutch Relay.

Is the A/C Clutch Relay clicking?

Yes

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

No

>> Go To 2

2.

FUSED ASD RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Remove the A/C Clutch Relay from the PDC.

Turn the ignition on.

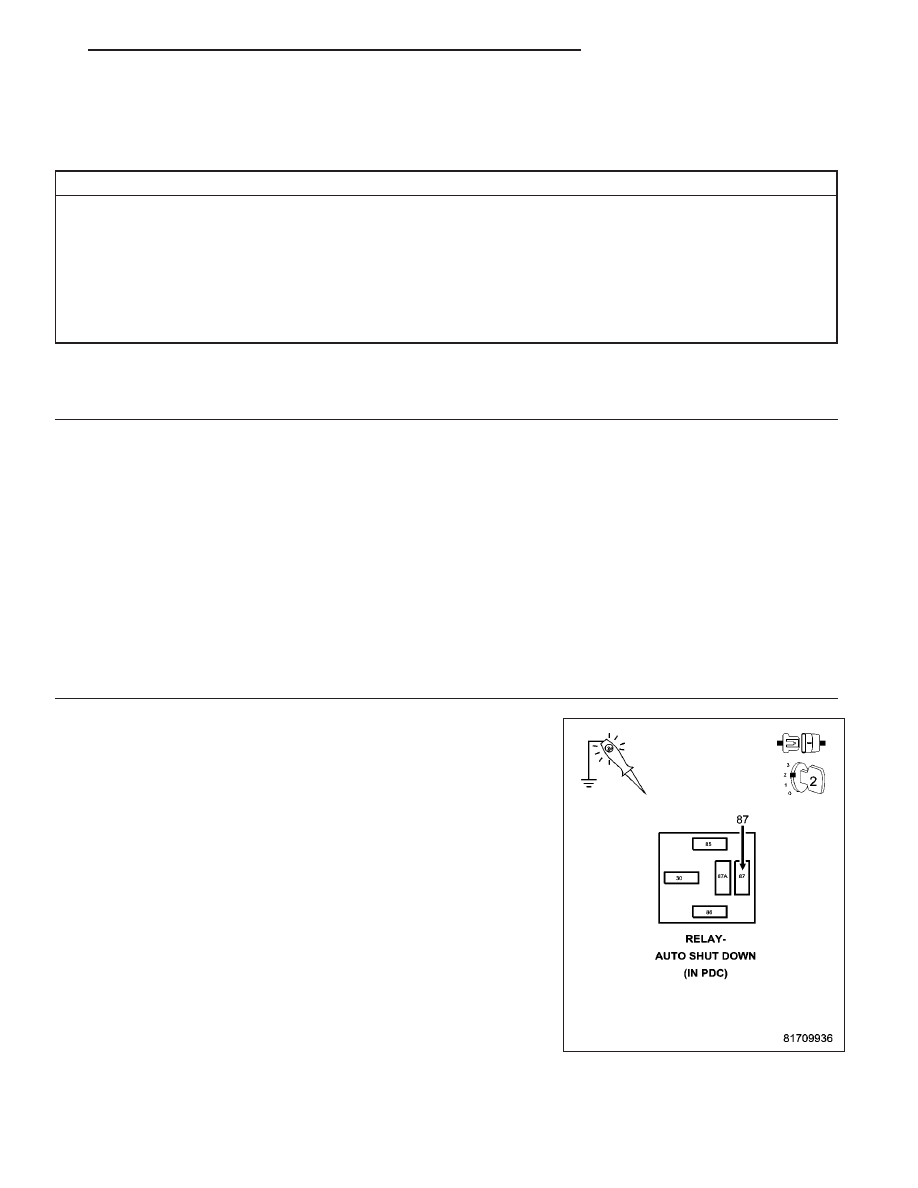

Using a 12-volt test light connected to ground, probe the Fused ASD
Relay Output circuit in the PDC.

Does the test light illuminate?

Yes

>> Go To 3

No

>> Repair the Fused ASD Relay Output circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 1133
