P0585-S/C SWITCH PLAUSIBILITY BETWEEN SWITCH #1 AND #2

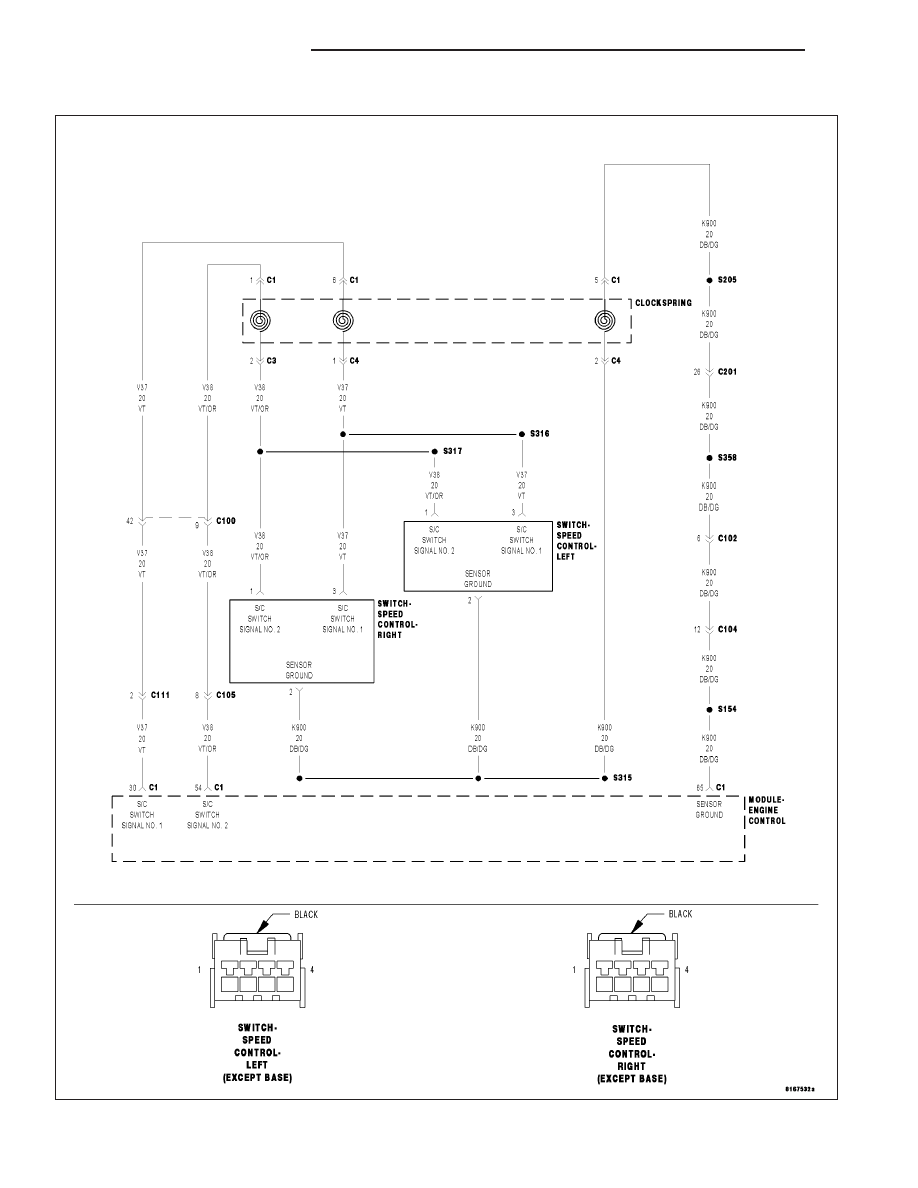

For a complete wiring diagram Refer to Section 8W

9 - 1070

ENGINE DIESEL DIAG

KJ

•

When Monitored:
With the ignition on.

•

Set Condition:
The ECM detects a discrepency between S/C Switch #1 and S/C Switch #2 signals for 10.0 seconds.

Possible Causes

INTERMITTENT CONDITION

HIGH RESISTANCE IN THE S/C SWITCH SIGNAL CIRCUIT

HIGH RESISTANCE IN THE S/C SWITCH GROUND CIRCUIT

S/C SWITCHES

ENGINE CONTROL MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase ECM DTCs.

Test drive the vehicle and activate the Speed Control.

At some point during the test drive, press each of the S/C Switch buttons.

With the scan tool, read ECM DTCs.

Did this DTC set again?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

HIGH RESISTANCE IN THE S/C SWITCH SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the S/C Switch harness connectors.

Disconnect the ECM harness connectors.

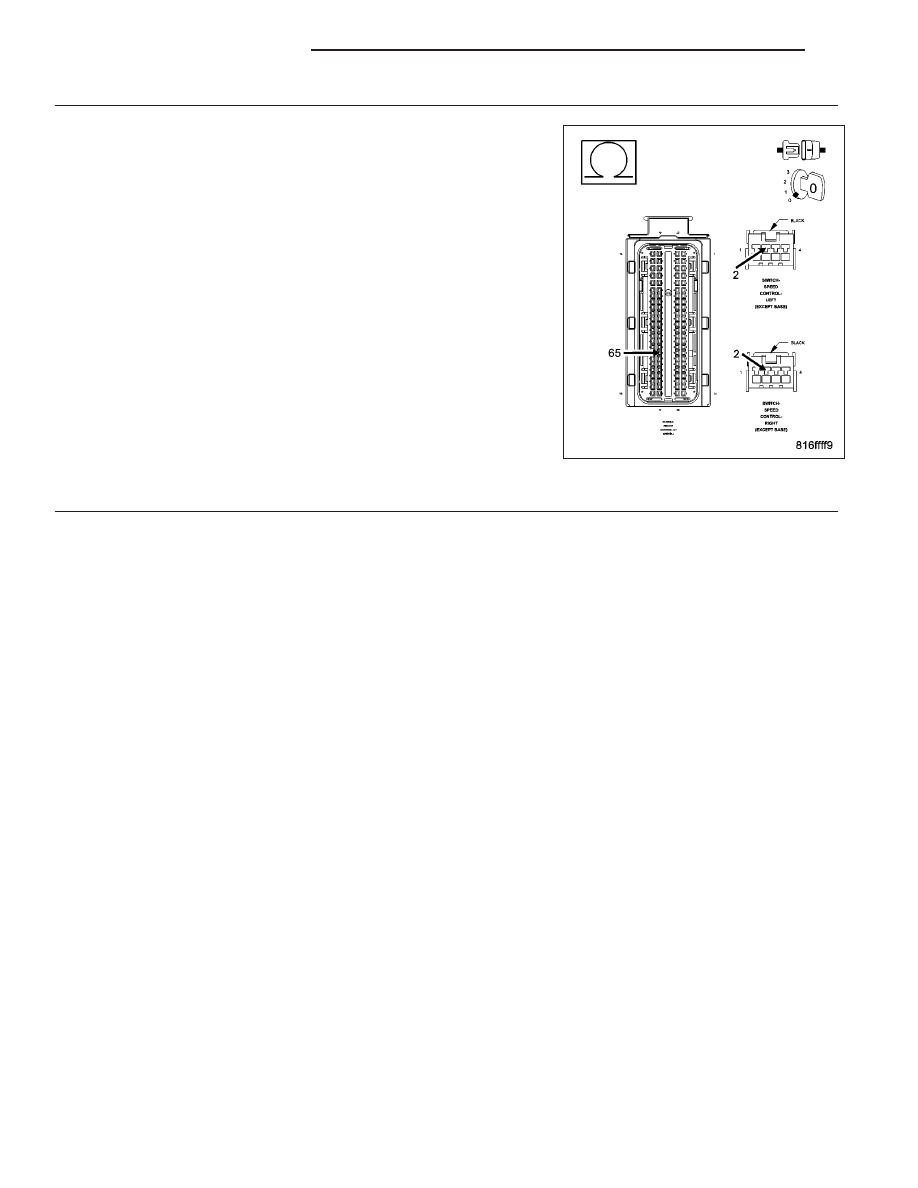

Measure the resistance of the S/C Switch #1 Signal circuit and the S/C
Switch #2 Signal circuit between each S/C Switch harness connector
and the ECM harness connector.

Is the resistance below 10.0 ohms for each measurement?

Yes

>> Go To 3

No

>> Repair the S/C Switch Signal circuit(s) for high resistance.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 1071

3.

HIGH RESISTANCE IN THE SENSOR GROUND CIRCUIT

Turn the ignition off.

Disconnect the S/C Switch harness connectors.

Disconnect the ECM harness connectors.

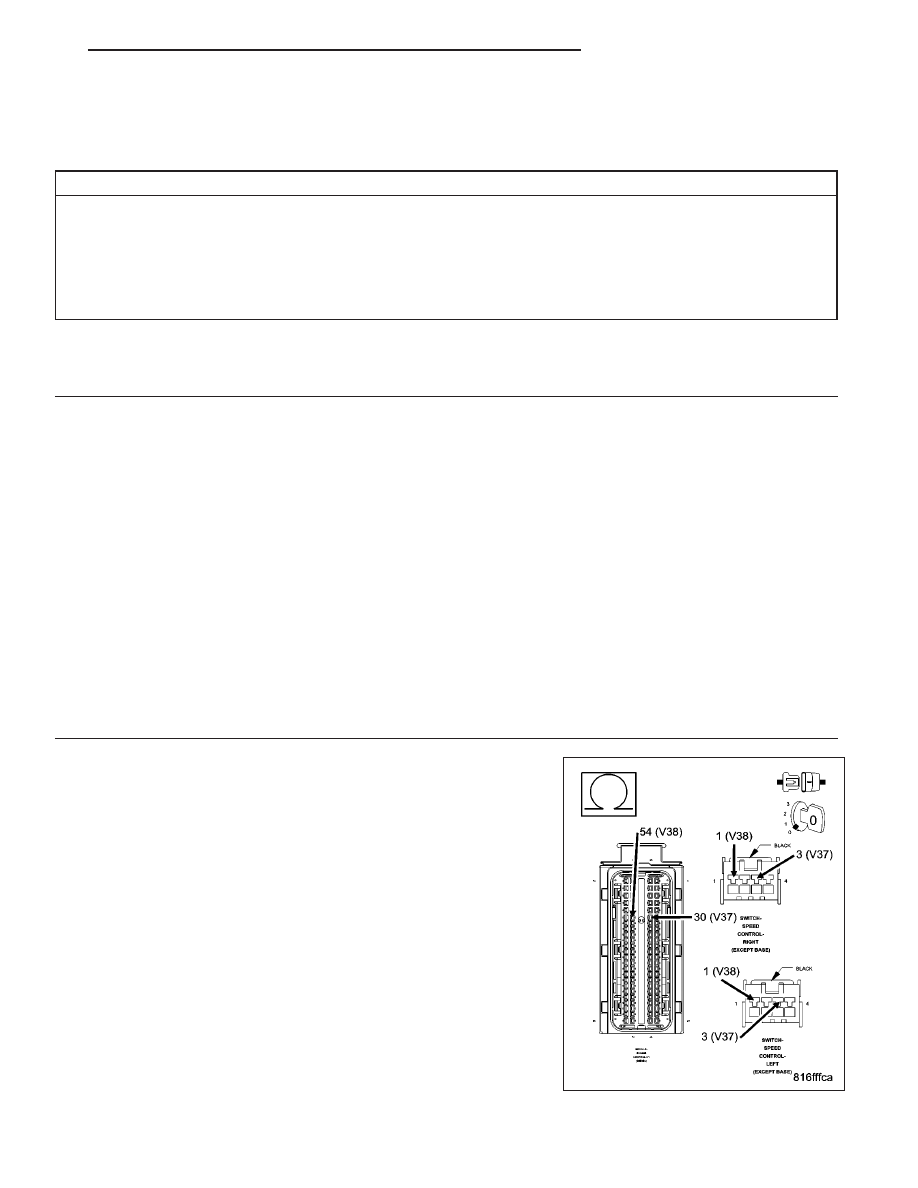

Measure the resistance of the Sensor Ground circuit between each S/C
Switch harness connector and the ECM harness connector.

Is the resistance below 10.0 ohms for both measurements?

Yes

>> Go To 4

No

>> Repair the S/C Switch Ground circuit for high resistance.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

4.

S/C SWITCHES

Turn the ignition off.

Replace the S/C Switches.

Turn the ignition on.

With the scan tool, erase ECM DTCs.

Test drive the vehicle and activate the Speed Control.

At some point during the test drive, press each of the S/C Switch buttons.

Monitor the scan tool for ECM DTCs.

Did this DTC set again?

Yes

>> Replace and program the Engine Control Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> The repair is complete.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 1072

ENGINE DIESEL DIAG

KJ

P0589-S/C SWITCH #2 SIGNAL CIRCUIT PLAUSIBILITY

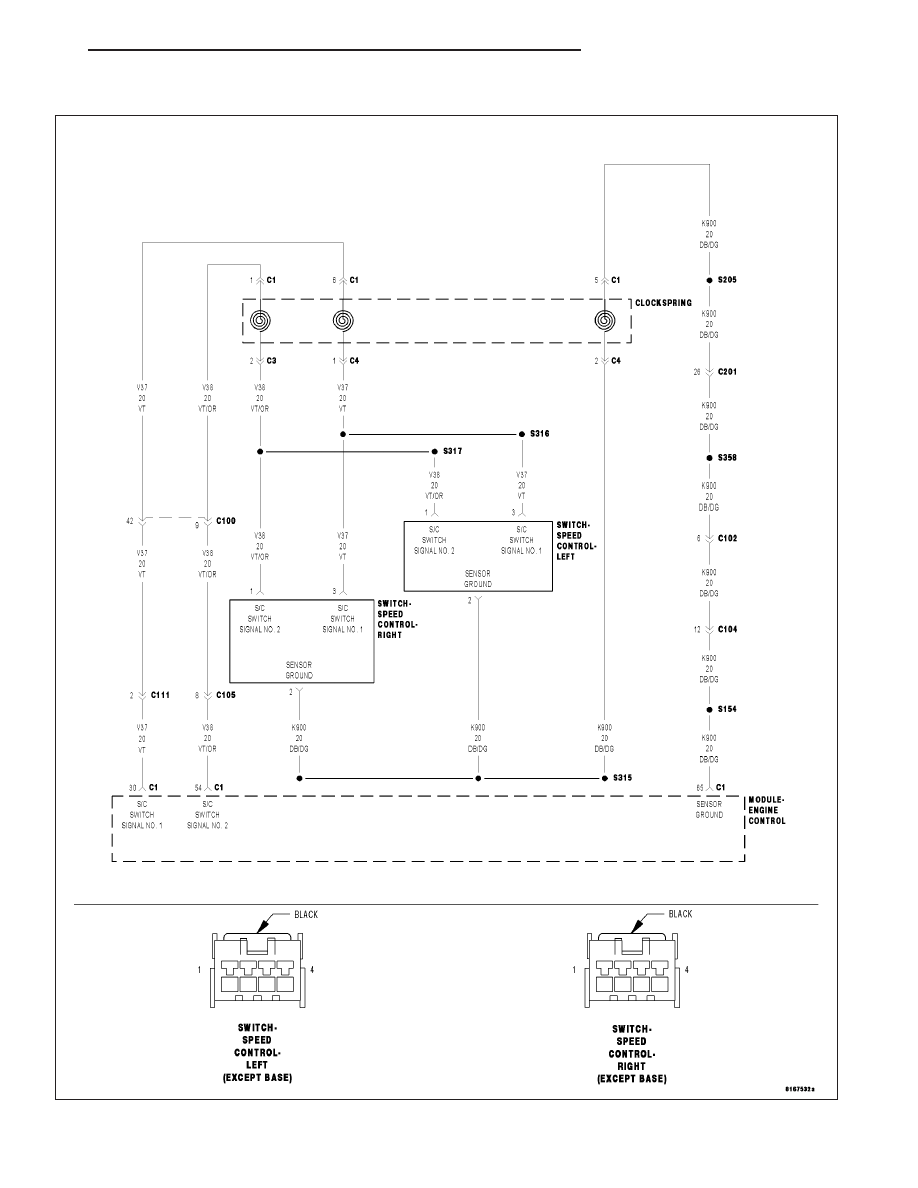

For a complete wiring diagram Refer to Section 8W
