2.

SENSOR GROUND OPEN

Turn the ignition off.

Disconnect both S/C Switch harness connectors.

Disconnect the ECM harness connectors.

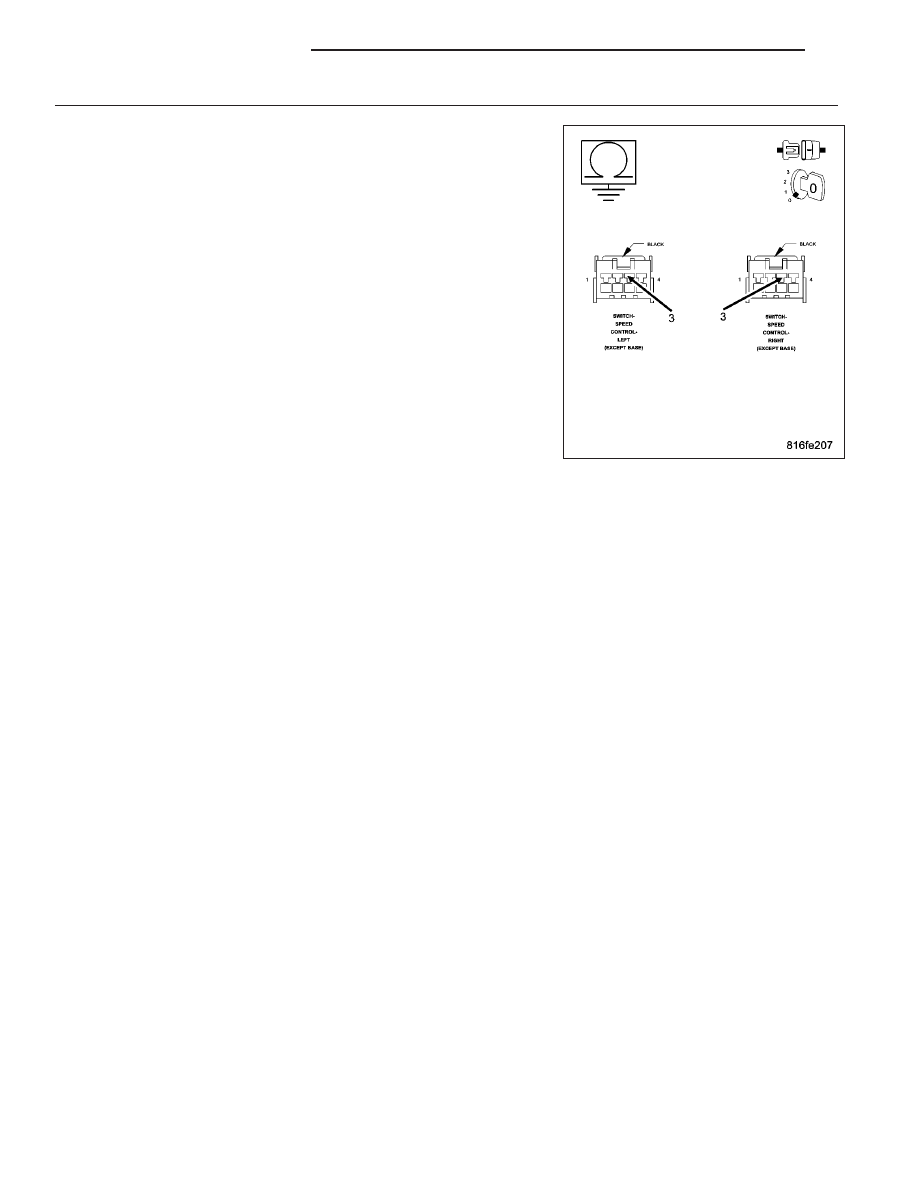

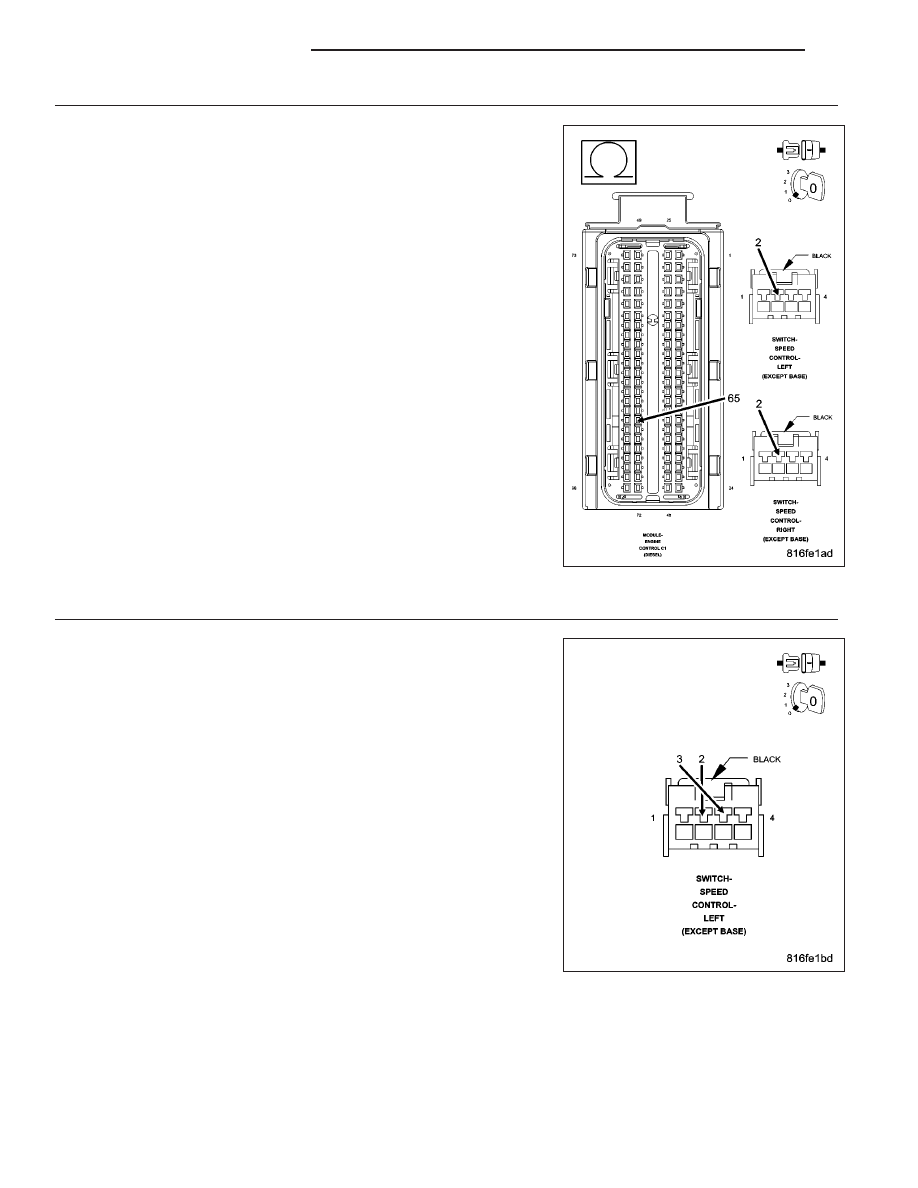

Measure the resistance of the Sensor Ground circuit between each S/C
Switch harness connector and the ECM harness connector.

Is the resistance below 10.0 ohms for each measurement?

Yes

>> Go To 3

No

>> Repair the Sensor Ground circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

3.

ECM - SENSOR GROUND OPEN

Turn the ignition off.

Disconnect one of the S/C Switch harness connectors.

With the scan tool, read the S/C Switch Voltage.

While monitoring the scan tool, connect a jumper wire between the S/C
Switch #1 Signal circuit and the Sensor Ground circuit in the S/C Switch
harness connector.

Does the scan tool display below 0.1 volt with the jumper wire
connected?

Yes

>> Replace the Speed Control Switches.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 1062

ENGINE DIESEL DIAG

KJ

4.

S/C SWITCH #1 SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect both S/C Switch harness connectors.

Disconnect the ECM harness connectors.

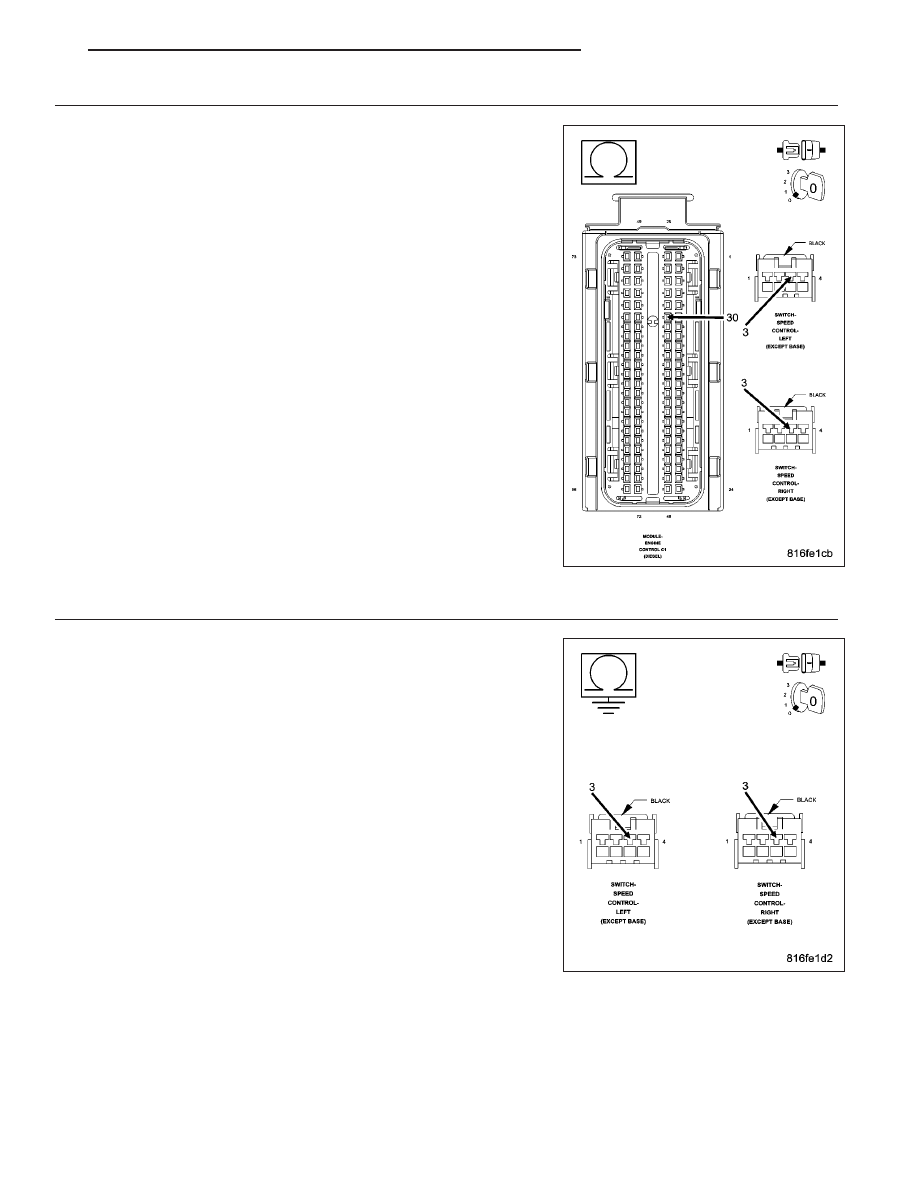

Measure the resistance between the S/C Switch #1 Signal circuit
between both S/C Switch harness connectors and the ECM harness
connector.

Is the resistance below 10.0 ohms for both measurements?

Yes

>> Go To 5

No

>> Repair the S/C Switch #1 Signal circuit that measured

above 10.0 ohms for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

5.

S/C SWITCH #1 SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect both S/C Switch harness connectors.

Disconnect the ECM harness connectors.

Measure the resistance between ground and the S/C Switch #1 Signal
circuit.

Is the resistance above 1000 ohms?

Yes

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Repair the S/C Switch #1 Signal circuit for a short to

ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 1063

6.

S/C SWITCH #1 SIGNAL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect both S/C Switch harness connectors.

Disconnect the ECM harness connectors.

Remove the ASD Relay from the PDC.

Connect a jumper wire between cavity 30 and cavity 87 of the ASD
Relay connector.

Turn the ignition on.

Measure the voltage of the S/C Switch #1 Signal circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the S/C Switch #1 Signal circuit for a short to volt-

age.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 1064

ENGINE DIESEL DIAG

KJ

P0564-S/C SWITCH #1 SIGNAL CIRCUIT STUCK SWITCH

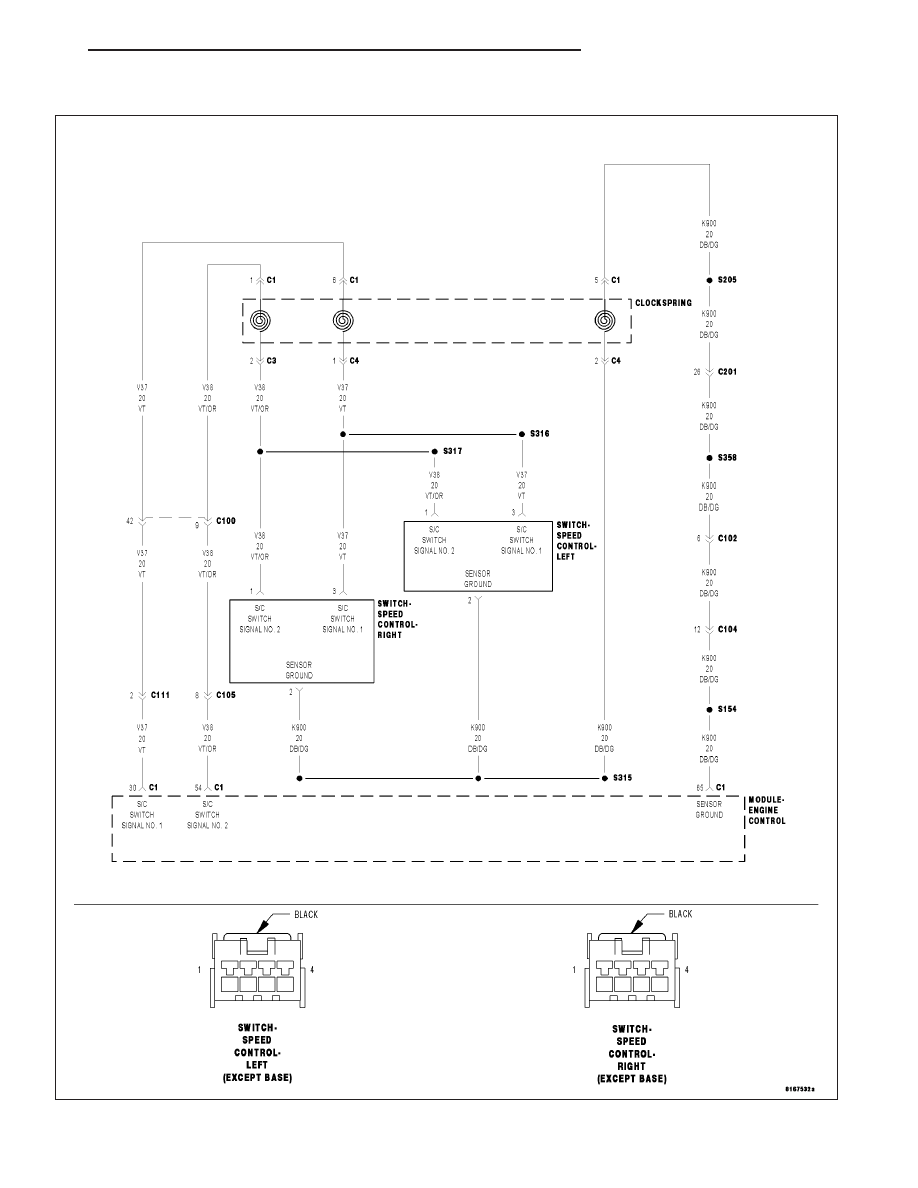

For a complete wiring diagram Refer to Section 8W
