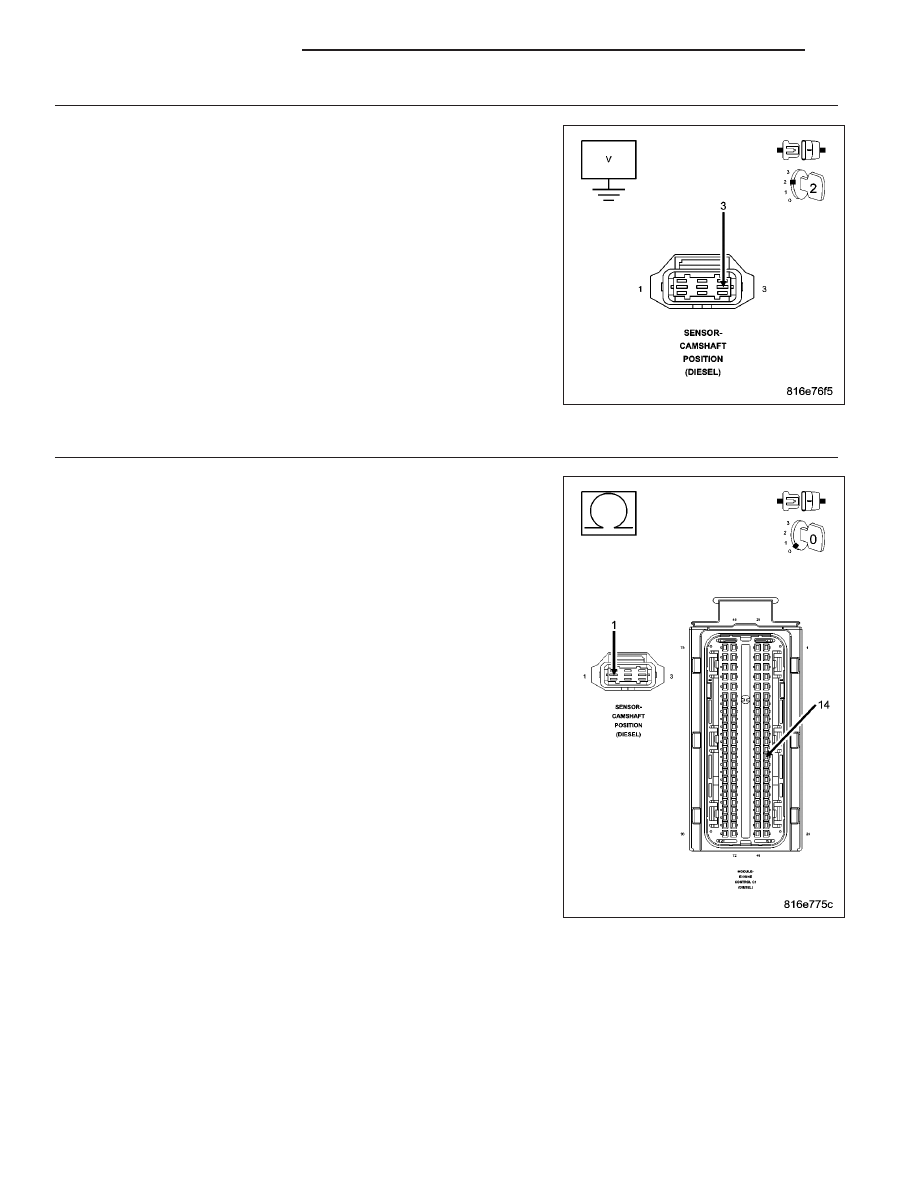

5.

CHECKING (F856) 5-VOLT SUPPLY CIRCUIT

Disconnect the ECM harness connectors.

Measure the voltage of the (F856) CMP Sensor 5-Volt Supply circuit.

Select the appropriate voltage reading.

Voltage is above 5.4 volts.

Repair the (F856) CMP 5-Volt Supply circuit for a short to
voltage.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

Voltage is between 4.7 and 5.4 volts.

Go To 6

Voltage is below 4.7 volts.

Go To 10

6.

(K944) SENSOR GND CKT OPEN

Turn the ignition off.

Measure the resistance of the (K944) Sensor Ground circuit between
the CMP Sensor harness connector and the ECM C1 harness connec-
tor.

Is the resistance below 10.0 ohms?

Yes

>> Go To 7

No

>> Repair the (K944) Sensor Ground circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 918

ENGINE DIESEL DIAG

KJ

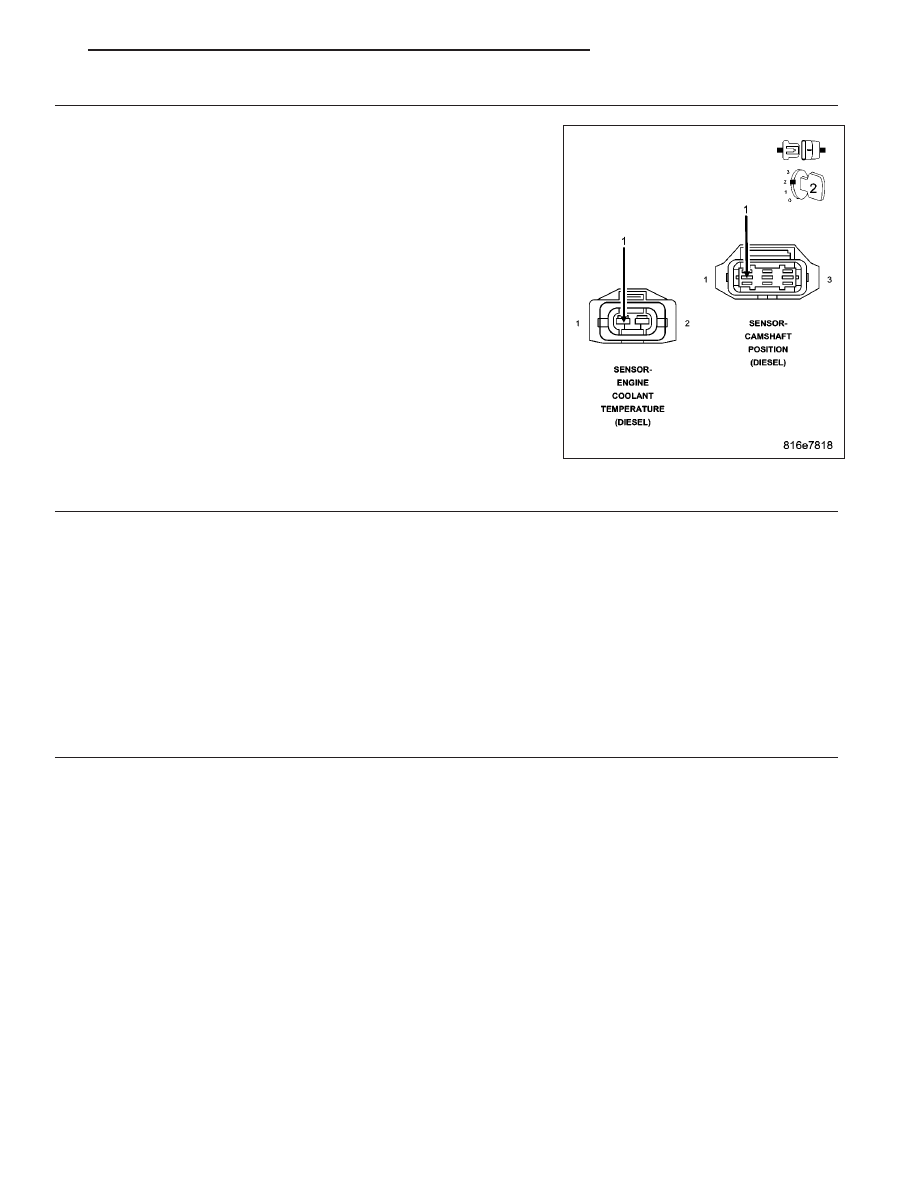

7.

ECM - SENSOR GROUND CIRCUIT OPEN

Connect ECM harness connectors.

Turn the ignition on.

Disconnect the ECT Sensor harness connector.

Connect one end of a jumper wire to the (K2) ECT Sensor signal circuit
in the ECT Sensor harness connector.

Connect the other end of the jumper wire to the (K944) Sensor Ground
circuit in the Camshaft Position Sensor harness connector.

With the scan tool, read the Engine Coolant Temp volts.

Is the voltage below 0.5 volt?

Yes

>> Go To 8

No

>> Replace and program the ECM in accordance with the Ser-

vice Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

8.

DAMAGED CMP SENSOR OR CAMSHAFT

Turn the ignition off.

Connect ECT Sensor harness connector.

Remove the CMP Sensor.

Inspect the CMP Sensor for conditions such as loose mounting screws, damage, or cracks.

Inspect the camshaft for conditions such as damage, debris or cracked teeth.

Is there any evidence of these conditions?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 9

9.

CAMSHAFT POSITION SENSOR

Install and connect CMP Sensor.

With the lab scope lead, backprobe the (K44) CMP Signal circuit.

While observing the display, crank the engine.

Does the scan tool display an uninterrupted digital signal (square wave)?

Yes

>> Replace and program the Engine Control Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the Camshaft Position Sensor in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 919

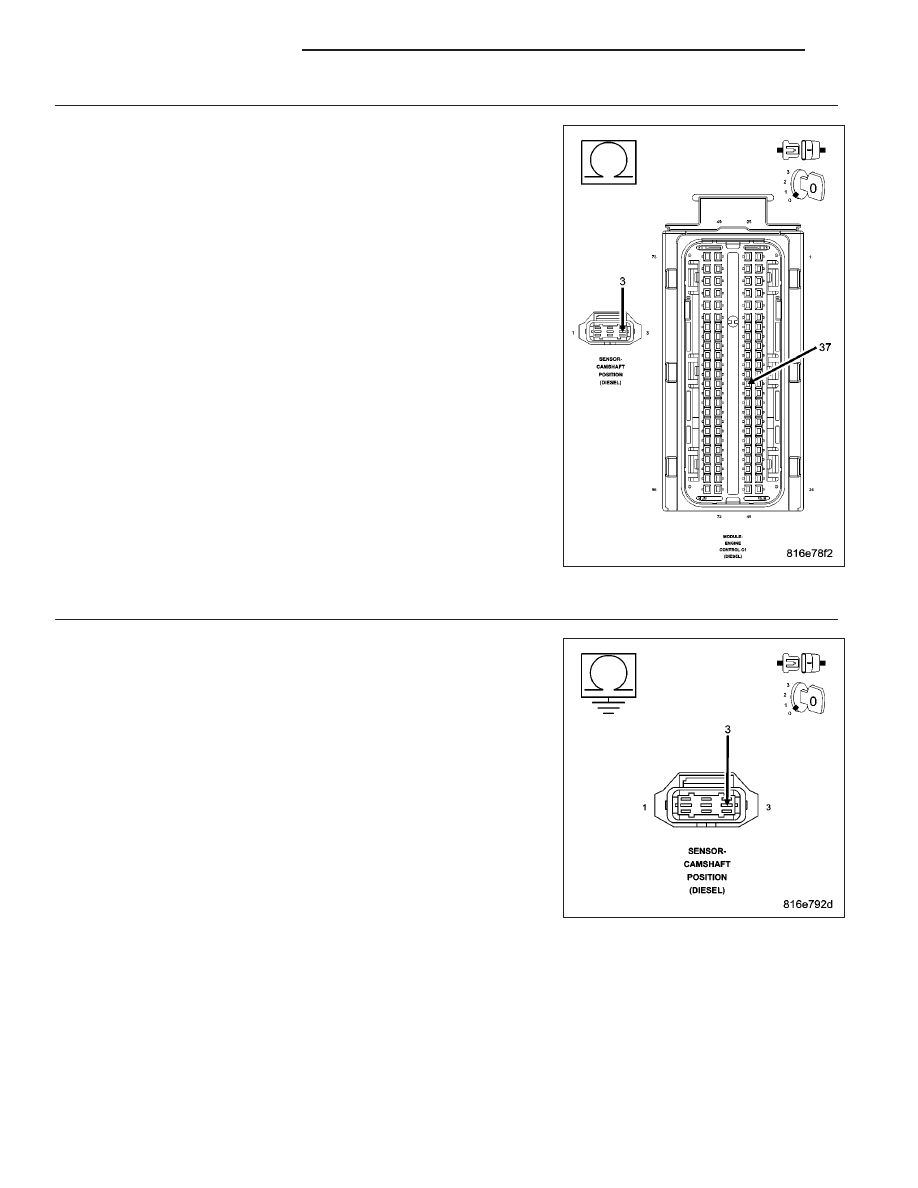

10.

(F856) 5-VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (F856) 5-Volt Supply circuit between the
CMP harness connector and the ECM C1 harness connector..

Is the resistance below 10.0 ohms?

Yes

>> Go To 11

No

>> Repair the (F856) 5-Volt Supply circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

11.

(F856) 5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the CMP Sensor 5-Volt
Supply circuit.

Is the resistance above 1000 ohms?

Yes

>> Go To 12

No

>> Repair the (F856) CMP Sensor 5-Volt Supply circuit for a

short to ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 920

ENGINE DIESEL DIAG

KJ

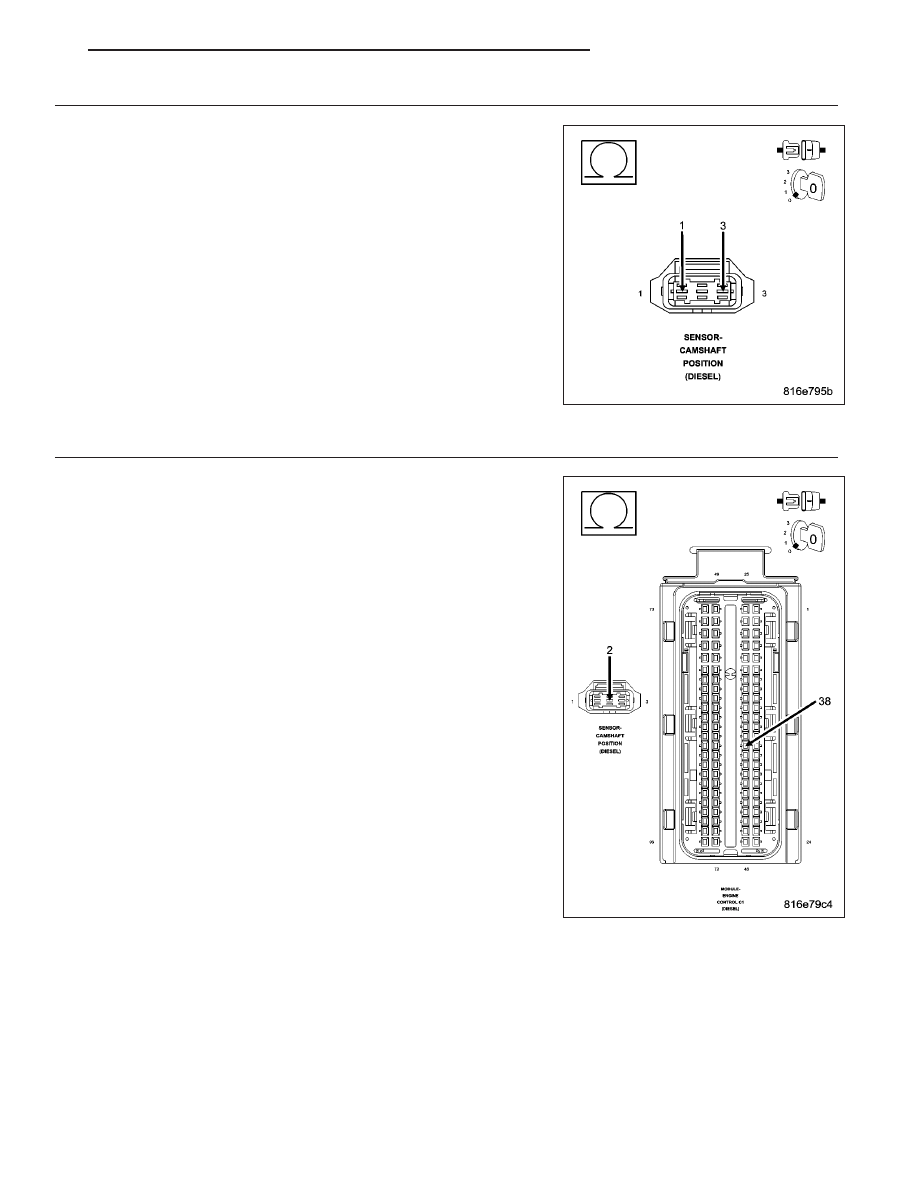

12.

(F856) 5-VOLT SUPPLY CIRCUIT SHORTED TO THE (K944) SENSOR GROUND CIRCUIT

Measure the resistance between the (F856) CMP Sensor 5-Volt Supply
circuit and the (K944) Sensor Ground circuit at the CMP Sensor har-
ness connector.

Is the resistance above 1000 ohms?

Yes

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Repair the (F856) CMP Sensor 5-Volt Supply and (K944)

Sensor Ground circuits for a short together.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

13.

(K44) CMP SENSOR SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the ECM harness connectors.

Measure the resistance of the (K44) CMP Sensor Signal circuit.

Is the resistance below 10.0 ohms?

Yes

>> Go To 14

No

>> Repair the CMP Sensor Signal circuit for an open

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 921
