*INTERMITTENT DTC

For a complete wiring diagram Refer to Section 8W

Diagnostic Test

1.

INTERMITTENT DTC

WARNING: When the engine is operating, do not stand in direct line with the fan. Do not put your hands
near the pulleys, belts, or fan. Do not wear loose clothing. Failure to follow these instructions can result in
personal injury or death.
The conditions necessary to set this DTC are not present at this time.

Review the scan tool environmental data. If possible, try to duplicate the conditions under which the DTC set.

If applicable, actuate the component with the scan tool.

Monitor the scan tool data relative to this circuit and wiggle test the wiring and connectors.

Look for the data to change, the actuation to be interrupted, or for the DTC to reset during the wiggle test.

Refer to any Technical Service Bulletins (TSBs) that may apply.

Turn the ignition off.

Visually inspect the related wire harness. Disconnect all the related harness connectors. Look for any chafed,
pierced, pinched, partially broken wires and broken, bent, pushed out, or corroded terminals.

Perform a voltage drop test on the related circuits between the suspected component and the ECM.

Inspect and clean all ECM, engine, and chassis grounds that are related to the most current DTC.

If numerous trouble codes were set, use a schematic and inspect any common ground or supply circuits.

For intermittent Misfire DTCs check for restrictions in the Intake and Exhaust system, proper installation of Sensors,
vacuum leaks, and binding components that are run by the accessory drive belt.

Use the scan tool to perform a System Test if one applies to the component.

A co-pilot, data recorder, and/or lab scope should be used to help diagnose intermittent conditions.

Were any problems found during the above inspections?

Yes

>> Perform the necessary repairs.

Perform the ECM Verification Test Ver. 1.

No

>> Test Complete.

9 - 646

ENGINE DIESEL DIAG

KJ

B10B3-VISCOUS/CABIN HEATER RELAY CONTROL OPEN CIRCUIT

For a complete wiring diagram Refer to Section 8W

Possible Causes

INTERMITTENT CONDITION

ASD RELAY OUTPUT CIRCUIT OPEN

VISCOUS/CABIN HEATER RLY

VISCOUS/CABIN HEATER RELAY CONTROL CIRCUIT SHORTED TO GROUND

VISCOUS/CABIN HEATER RELAY CONTROL CIRCUIT OPEN

ENGINE CONTROL MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, actuate the Viscous/Cabin Heater Relay.

Does the relay cycle on and off during the actuation?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

ASD RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Remove the Viscous/Cabin Heater Relay from the PDC.

Turn the ignition on.

Using a 12-volt test light connected to ground, check the ASD Relay Output circuit.

Did the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the ASD Relay Output circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

3.

VISCOUS/CABIN HEATER RELAY

Turn the ignition off.

Install a substitute relay in place of the Viscous/Cabin Heater Relay

Turn the ignition on.

With the scan tool, actuate the Viscous/Cabin Heater Relay.

Does the relay cycle on and off during the actuation?

Yes

>> Replace the Viscous/Cabin Heater Relay Fan Relay.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 4

KJ

ENGINE DIESEL DIAG

9 - 647

4.

VISCOUS/CABIN HEATER RELAY CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Remove the Viscous/Cabin Heater Relay from the PDC.

Disconnect the ECM harness connectors.

Measure the resistance between ground and the Viscous/Cabin Heater Relay Control circuit.

Is the resistance above 1000 ohms?

Yes

>> Go To 5

No

>> Repair the Viscous/Cabin Heater Relay Control circuit for a short to ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

5.

VISCOUS/CABIN HEATER RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

Remove the Viscous/Cabin Heater Relay from the PDC.

Disconnect the ECM harness connectors.

Measure the resistance of the Viscous/Cabin Heater Relay Control circuit.

Is the resistance below 10.0 ohms?

Yes

>> Replace and program the Engine Control Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Repair the Viscous/Cabin Heater Relay Control circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 648

ENGINE DIESEL DIAG

KJ

*CHECKING THE ACCELERATOR PEDAL POSITION SENSOR CALIBRATION

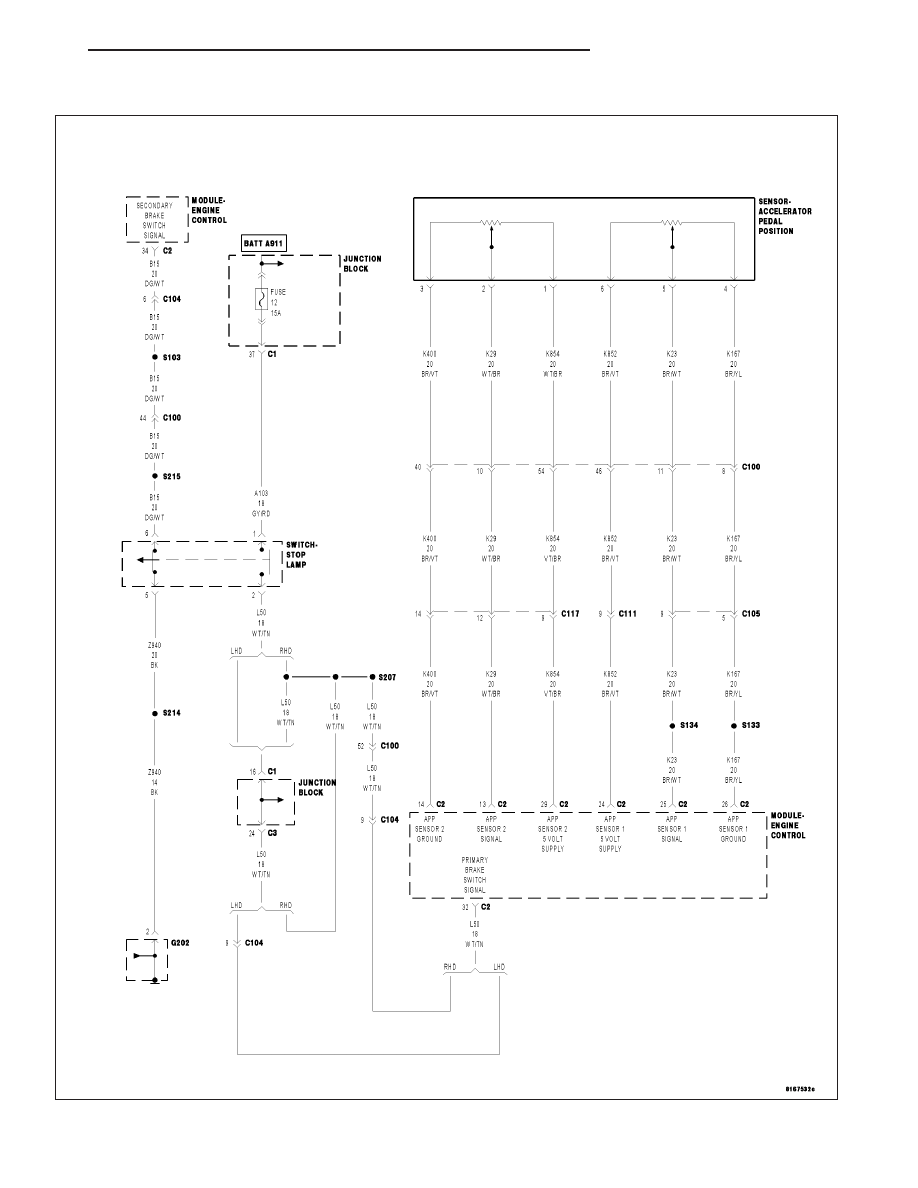

For a complete wiring diagram Refer to Section 8W
