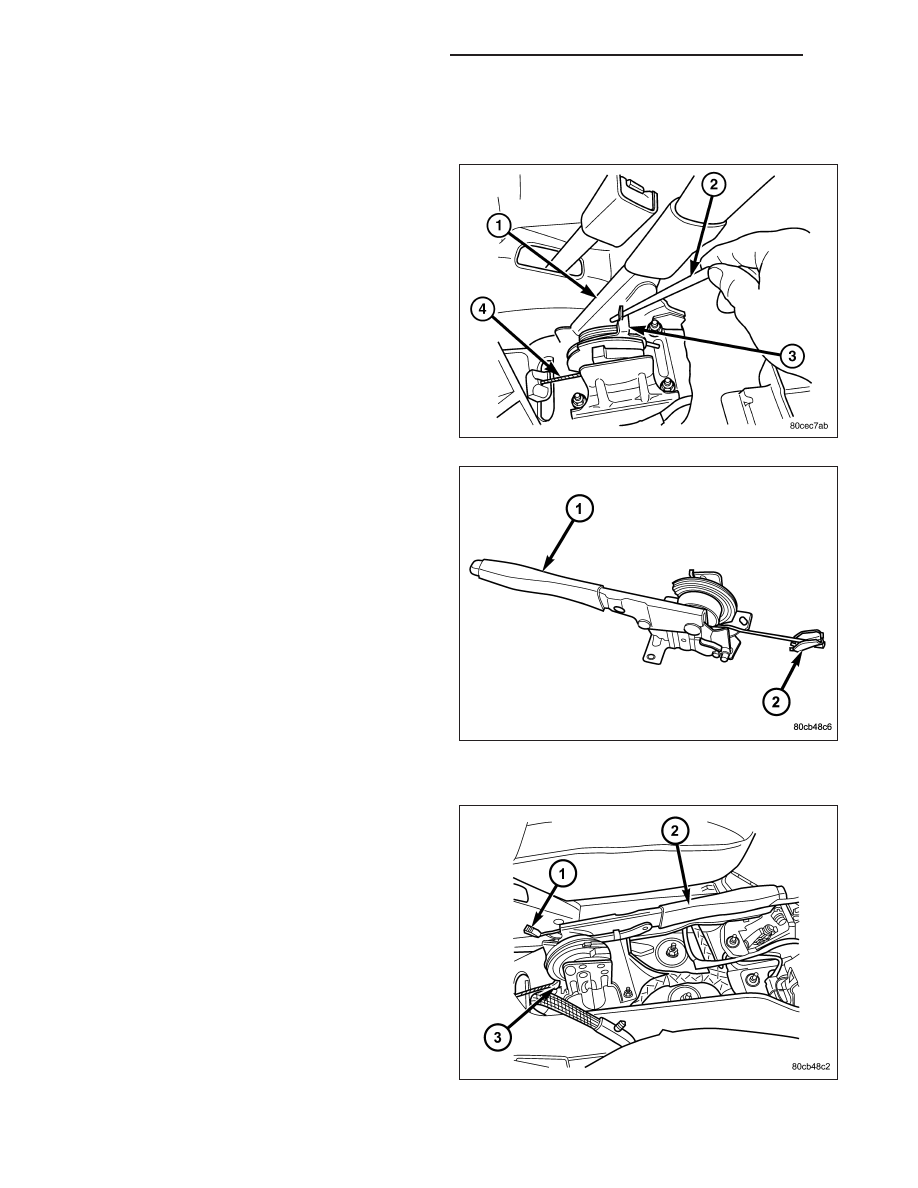

LEVER

REMOVAL

1. Remove the center floor console, (Refer to 23 -

BODY/INTERIOR/FLOOR

CONSOLE

-

REMOVAL).

2. Lock out the parking brakes (Refer to 5 - BRAKES/

PARKING BRAKE - ADJUSTMENTS).

3. Disengage the front cables from the equalizer (2).

4. Disconnect the parking brake lamp switch wire.

5. Remove the parking brake lever assembly (1)

mounting bolts.

6. Remove the lever assembly (1).

INSTALLATION

1. Install the parking brake lever assembly (2).

2. Install the parking brake lever assembly (2) to the

mounting bolts and tighten.

3. Engage the front cables (3) to the equalizer.

4. Reconnect the parking brake lamp switch wire.

5. If installing a new parking brake lever remove the

pin that comes on the lever when shipped.

6. If you are reinstalling the original park brake lever

remove the lock out device at this time.

7. Test the parking brake lever.

8. Install the center floor console, (Refer to 23 - BODY/INTERIOR/FLOOR CONSOLE - INSTALLATION).

5 - 48

BRAKES - BASE - SERVICE INFORMATION

KJ

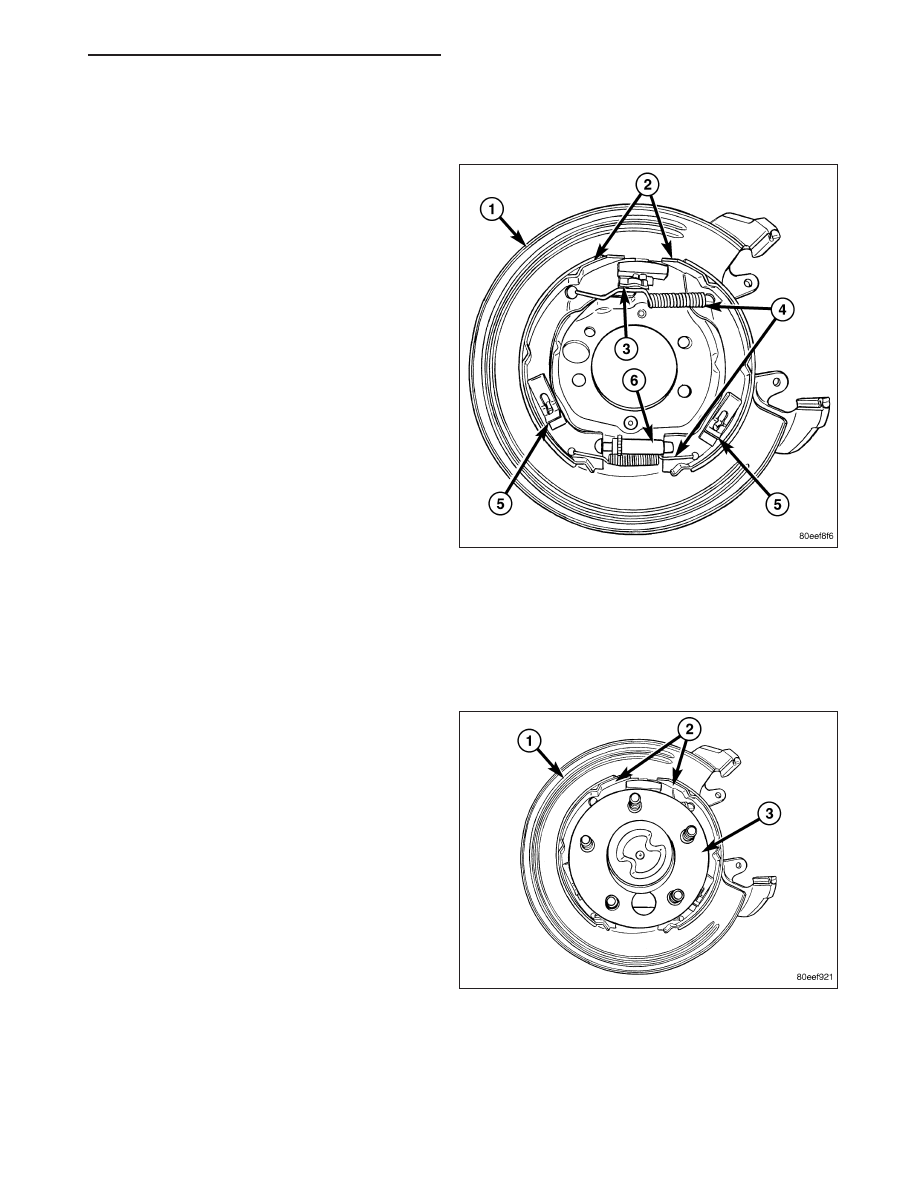

SHOES

DESCRIPTION

Drum in hat park brakes are dual shoe, internal
expanding units with an automatic self adjusting
mechanism.

OPERATION

When the parking brake pedal is depressed the brake cable pulls the brake shoes outward against the brake drum.
When the brake pedal is released the return springs attached to the brake shoes pull the shoes back to there orig-
inal position.

REMOVAL

1. Raise and support the vehicle.

2. Remove the tire and wheel assembly.

3. Remove the disc brake caliper, (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/DISC
BRAKE CALIPERS - REMOVAL).

4. Remove the disc brake rotor, (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

REMOVAL).

KJ

BRAKES - BASE - SERVICE INFORMATION

5 - 49

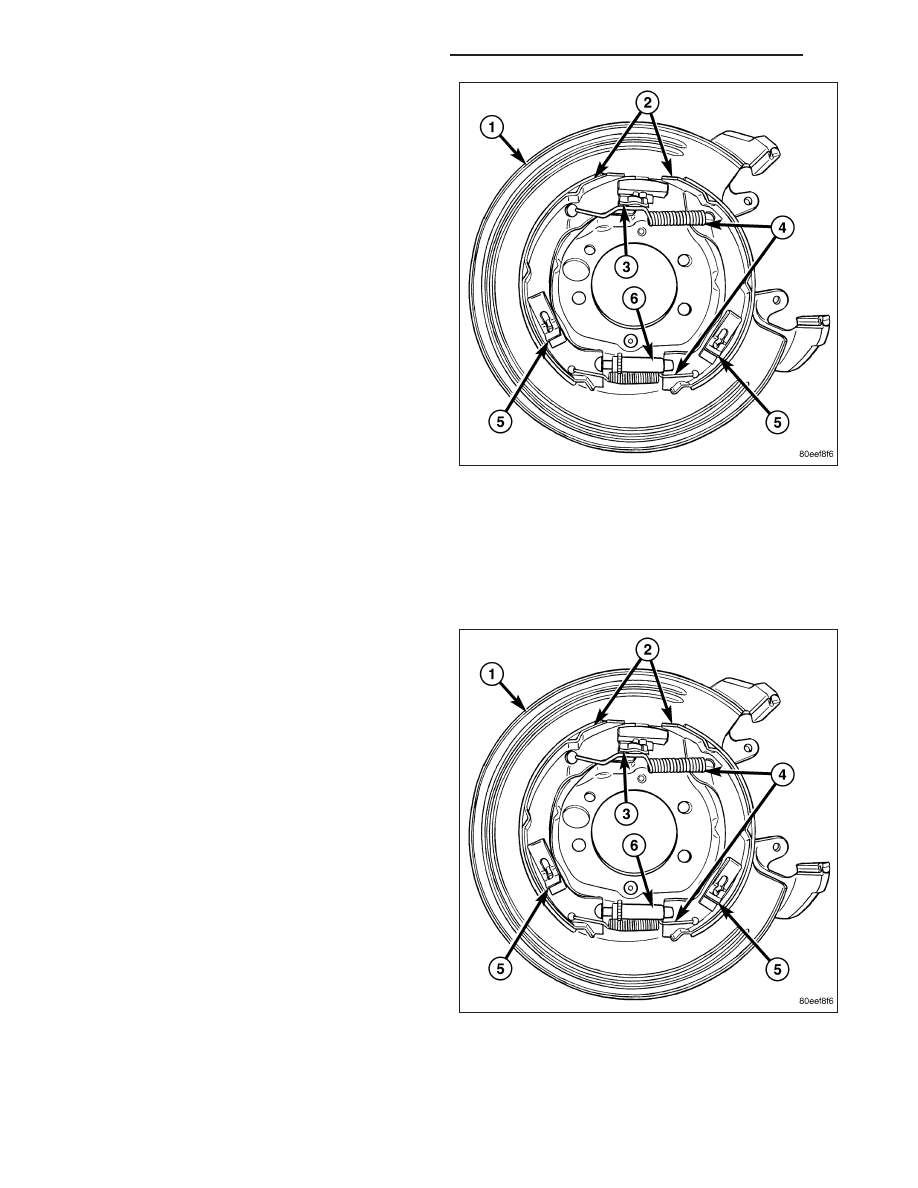

5. Disassemble the rear park brake shoes (2).

CLEANING - REAR DRUM IN HAT BRAKE

Clean the individual brake components, including the support plate exterior, with a water dampened cloth or with
brake cleaner. Do not use any other cleaning agents. Remove light rust and scale from the brake shoe contact pads
on the support plate with fine sandpaper.

INSPECTION - REAR DRUM IN HAT BRAKE

As a general rule, riveted brake shoes should be
replaced when worn to within 0.78 mm (1/32 in.) of
the rivet heads. Bonded lining should be replaced
when worn to a thickness of 1.6 mm (1/16 in.).

Examine the lining contact pattern to determine if the
shoes are bent or the drum is tapered. The lining
should exhibit contact across its entire width. Shoes
exhibiting contact only on one side should be replaced
and the drum checked for runout or taper.

Inspect the adjuster screw assembly (6). Replace the
assembly if the star wheel or threads are damaged, or
the components are severely rusted or corroded.

Discard the brake springs (4) and retainer components
if worn, distorted or collapsed. Also replace the
springs if a brake drag condition had occurred. Over-
heating will distort and weaken the springs.

Inspect the brake shoe contact pads on the support
plate (1), replace the support plate (1) if any of the
pads are worn or rusted through. Also replace the
plate if it is bent or distorted.

5 - 50

BRAKES - BASE - SERVICE INFORMATION

KJ

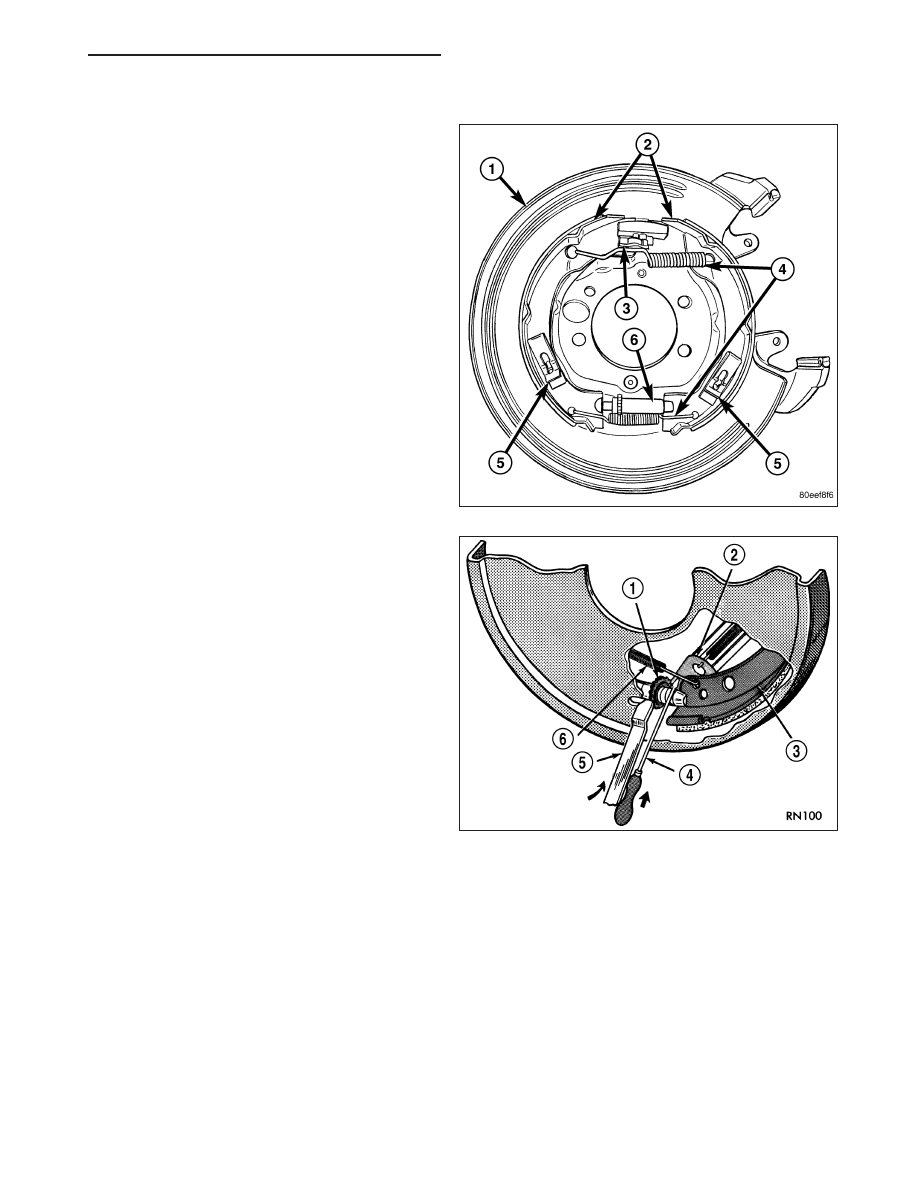

INSTALLATION

NOTE: On a new vehicle or after parking brake lin-
ing replacement, it is recommended that the park-
ing brake system be conditioned prior to use. This
is done by making one stop from 25 mph on dry
pavement or concrete using light to moderate
force on the parking brake lever.

1. Reassemble the rear park brake shoes (2).

2. Adjust the rear brake shoes (1) (Refer to 5 -

BRAKES/PARKING

BRAKE/SHOES

- ADJUST-

MENTS).

3. Install the disc brake rotor (Refer to 5 - BRAKES/

HYDRAULIC/MECHANICAL/ROTORS - INSTALLA-
TION).

4. Install the disc brake caliper (Refer to 5 - BRAKES/

HYDRAULIC/MECHANICAL/DISC

BRAKE

CALI-

PERS - INSTALLATION).

5. Install the tire and wheel assembly (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

6. Lower the vehicle.

ADJUSTMENTS

REAR DRUM IN HAT PARK BRAKE (ROTOR INSTALLED) USING ADJUSTING TOOL

Adjustment can be made with a standard brake gauge or with adjusting tool. Adjustment is performed with the com-
plete brake assembly installed on the backing plate.

1. Be sure parking brake lever is fully released.

2. Raise vehicle so rear wheels can be rotated freely.

3. Remove plug from each access hole in brake support plates.

4. Loosen parking brake cable adjustment nut until there is slack in front cable.

5. Insert adjusting tool through support plate access hole and engage tool in teeth of adjusting screw star wheel.
