FLUID

DESCRIPTION

BRAKE FLUID

The brake fluid used in this vehicle must conform to DOT 3 specifications and SAE J1703 standards. No other type
of brake fluid is recommended or approved for usage in the vehicle brake system. Use only Mopar brake fluid or an
equivalent from a tightly sealed container.

CAUTION: Never use reclaimed brake fluid or fluid from an container which has been left open. An open
container of brake fluid will absorb moisture from the air and contaminate the fluid.

CAUTION: Never use any type of a petroleum-based fluid in the brake hydraulic system. Use of such type
fluids will result in seal damage of the vehicle brake hydraulic system causing a failure of the vehicle brake
system. Petroleum based fluids would be items such as engine oil, transmission fluid, power steering fluid,
etc.

DIAGNOSIS AND TESTING

BRAKE FLUID CONTAMINATION

Indications of fluid contamination are swollen or deteriorated rubber parts.

Swollen rubber parts indicate the presence of petroleum in the brake fluid.

To test for contamination, put a small amount of drained brake fluid in clear glass jar. If fluid separates into layers,
there is mineral oil or other fluid contamination of the brake fluid.

If brake fluid is contaminated, drain and thoroughly flush system. Replace master cylinder, proportioning valve, cal-
iper seals, wheel cylinder seals, Antilock Brakes hydraulic unit and all hydraulic fluid hoses.

STANDARD PROCEDURE - MASTER CYLINDER FLUID LEVEL

Always clean the master cylinder reservoir and cap before adding fluid. This will prevent dirt from falling in the
reservoir and contaminating the brake fluid.

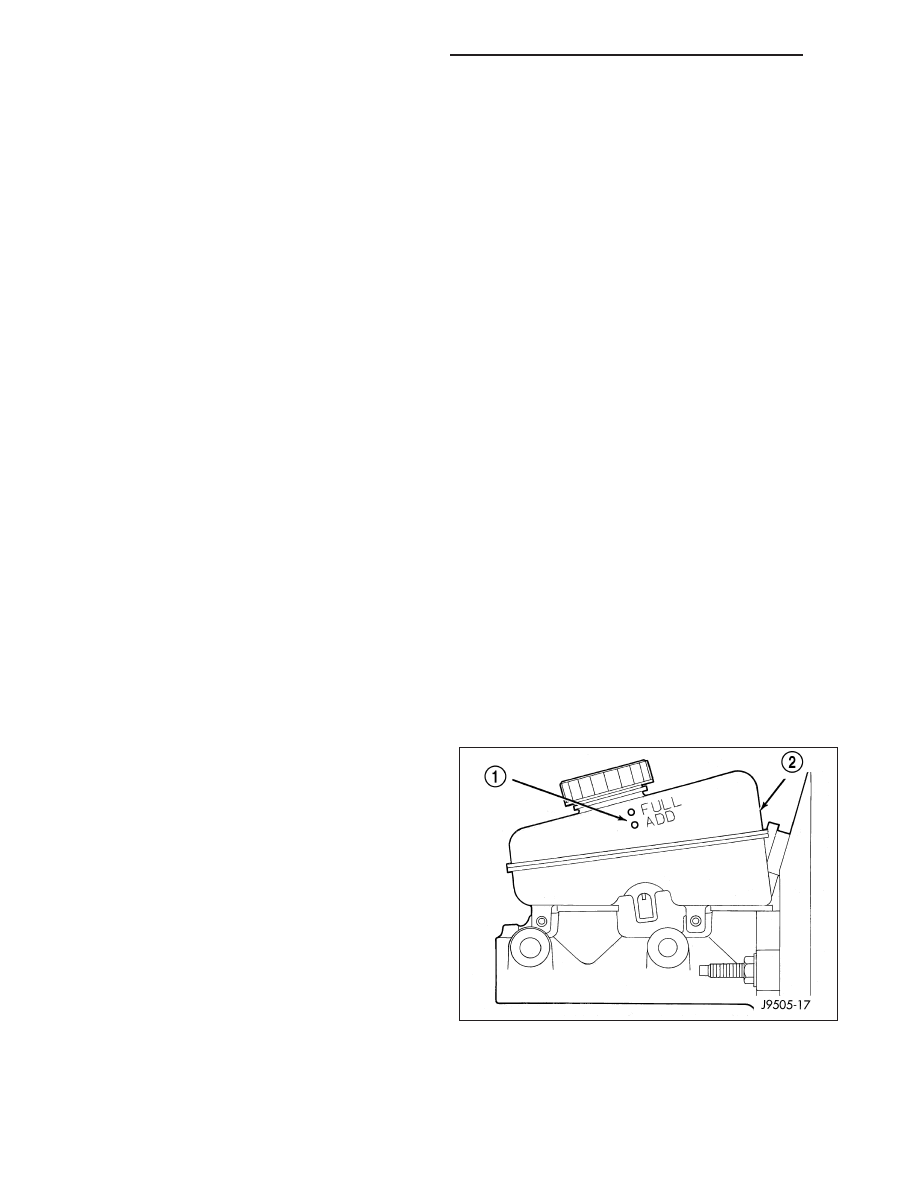

The reservoir has a ADD and a FULL mark on the side fill to the FULL mark.

5 - 40

BRAKES - BASE - SERVICE INFORMATION

KJ

FLUID RESERVOIR

REMOVAL

1. Install prop rod on brake pedal to keep pressure on the brake system.

2. Remove reservoir cap and siphon fluid into drain container.

3. Remove the electrical connector from the fluid level switch in the reservoir.

4. Remove the reservoir mounting bolt.

5. Remove the reservoir from the master cylinder by pulling upwards.

6. Remove old grommets from cylinder body.

INSTALLATION

1. Fill and bleed master cylinder on bench before installation in vehicle.

CAUTION: Do not use any type of tool to install the grommets. Tools may cut, or tear the grommets creating
a leak problem after installation. Install the grommets using finger pressure only.

2. Lubricate new grommets with clean brake fluid and Install new grommets in cylinder body. Use finger pressure to

install and seat grommets.

3. Start reservoir in grommets. Then rock reservoir back and forth while pressing downward to seat it in grommets.

4. Install the mounting bolt for the reservoir to the master cylinder.

5. Reconnect the electrical connector to the fluid reservoir level switch.

6. Remove the prop rod from the vehicle.

7. Fill and bleed base brake system, (Refer to 5 - BRAKES - STANDARD PROCEDURE).

KJ

BRAKES - BASE - SERVICE INFORMATION

5 - 41

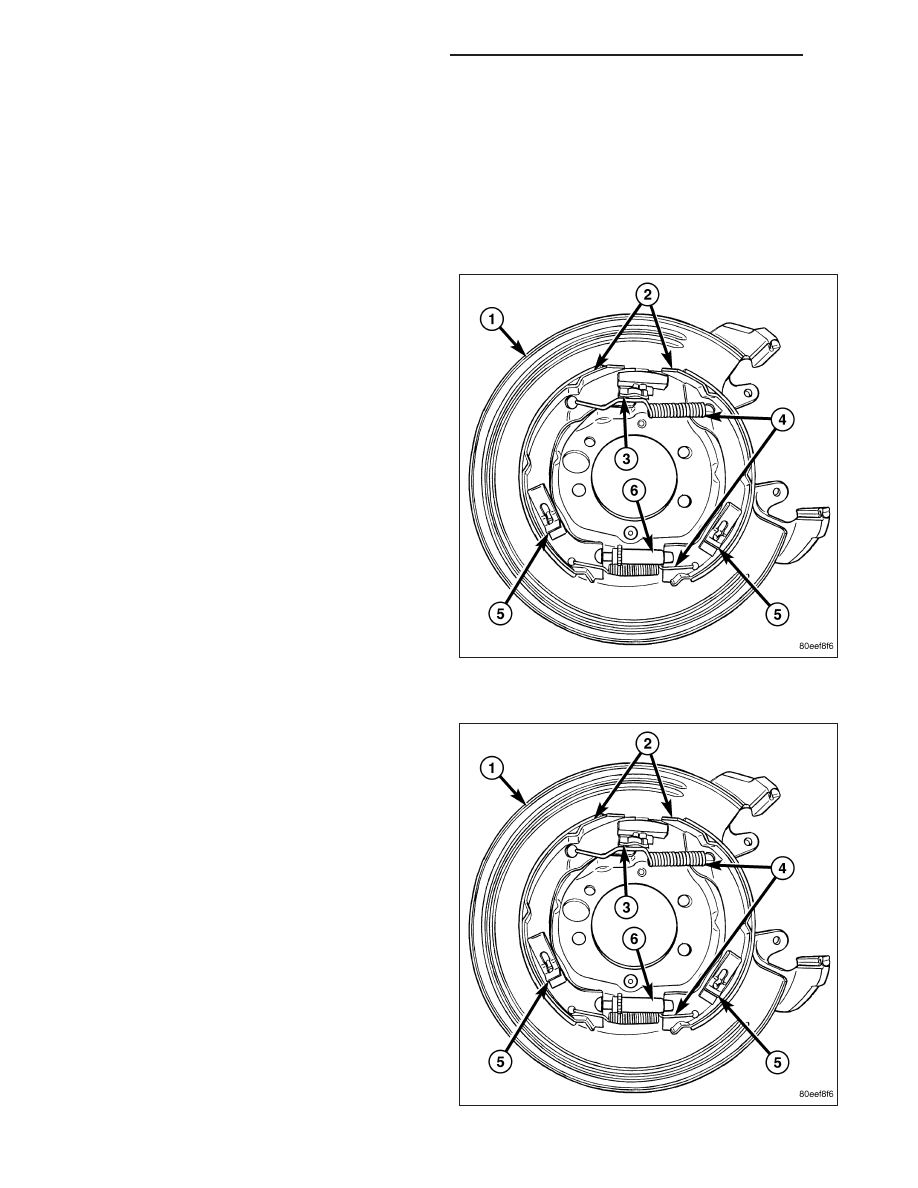

SUPPORT PLATE

REMOVAL

1. Remove wheel and tire assembly.

2. Remove the disc brake caliper (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/DISC BRAKE CALIPERS -

REMOVAL).

3. Remove the rotor, (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ROTORS - REMOVAL).

4. Remove the axle shaft , (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE - AXLE SHAFTS - REMOVAL).

5. Remove the park brake shoes (2) , (Refer to 5 -

BRAKES/PARKING BRAKE/SHOES - REMOVAL).

6. Remove the parking brake cable from the brake

lever.

7. Remove the bolts attaching the support plate (1) to

the axle and remove the support plate (1).

INSTALLATION

1. Install support plate on axle flange. Tighten attach-

ing bolts to 115 N·m (85 ft. lbs.).

2. Install the park brake shoes (2) , (Refer to 5 -

BRAKES/PARKING BRAKE/SHOES - INSTALLA-
TION).

3. Install parking brake cable in the brake lever.

5 - 42

BRAKES - BASE - SERVICE INFORMATION

KJ

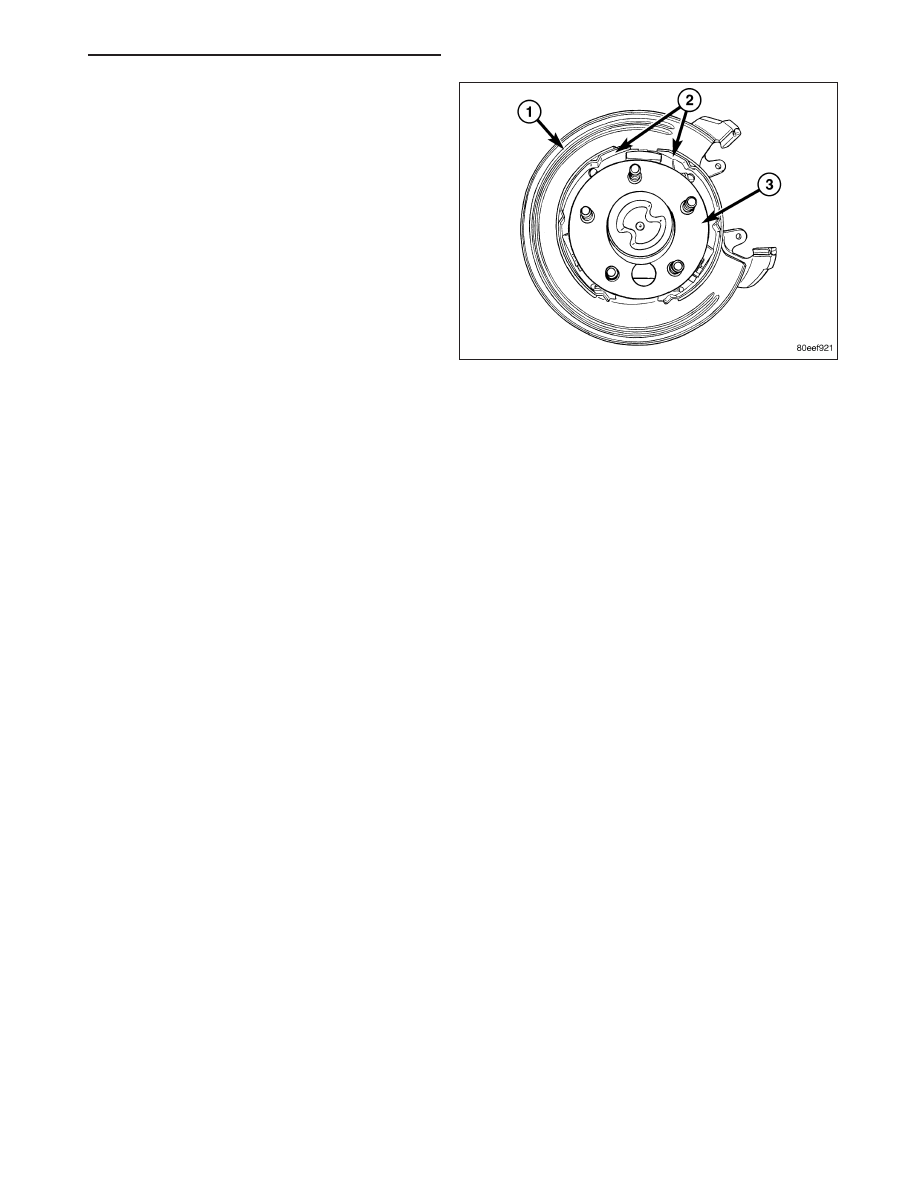

4. Install axle shaft (3), (Refer to 3 - DIFFERENTIAL

& DRIVELINE/REAR AXLE - AXLE SHAFTS -
INSTALLATION).

5. Adjust brake shoes to drum with brake gauge (Refer to 5 - BRAKES/PARKING BRAKE/SHOES - ADJUST-

MENTS).

6. Install the rotor (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ROTORS - INSTALLATION).

7. Install the caliper (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/DISC BRAKE CALIPERS - INSTALLA-

TION).

8. Install the wheel and tire assembly (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).
