P0117-ENGINE COOLANT TEMPERATURE SENSOR CIRCUIT LOW

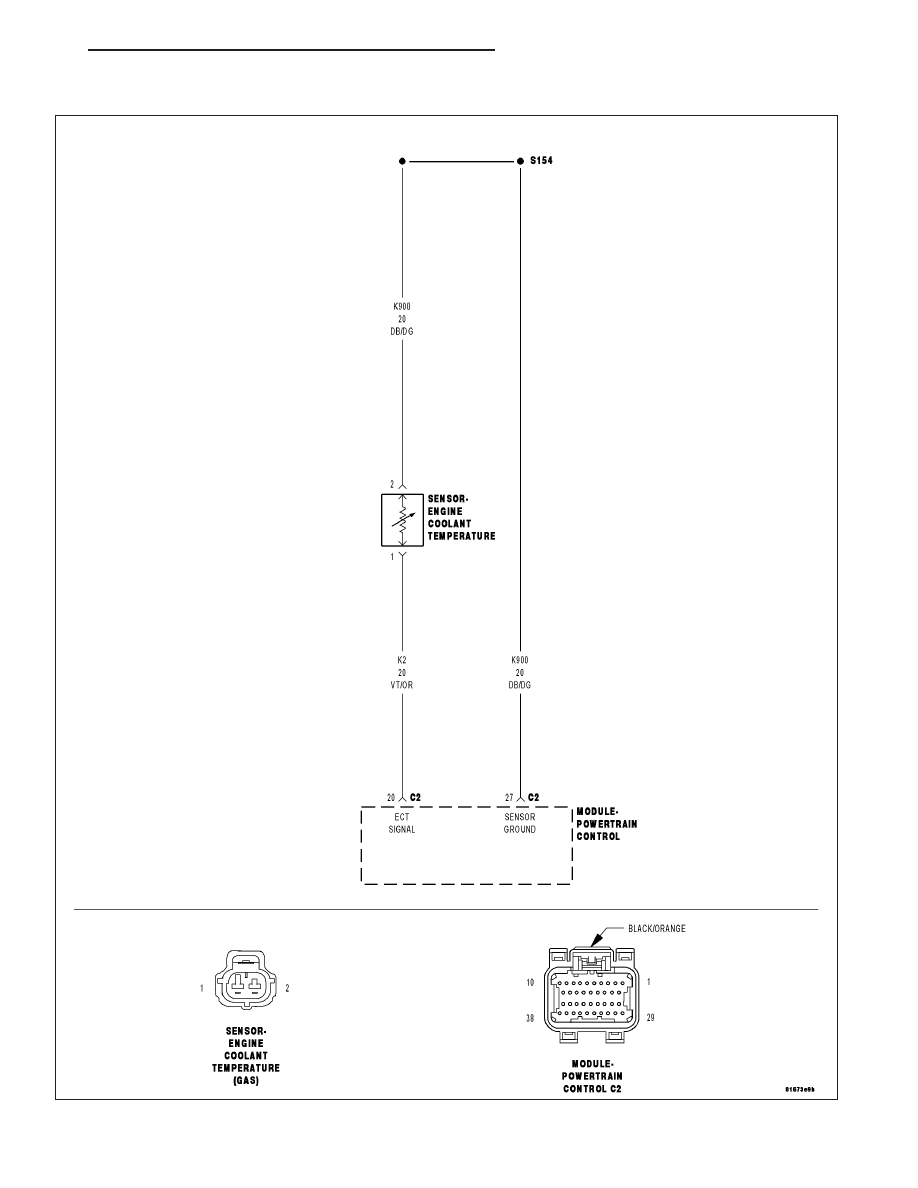

For a complete wiring diagram Refer to Section 8W.

9 - 86

ENGINE ELECTRICAL DIAGNOSTICS

KJ

Theory of Operation

The engine coolant temperature sensor is a negative temperature coefficient thermistor-type sensor whose resis-
tance varies inversely with temperature. At cold temperatures the sensor resistance is high so the voltage is high.
As the coolant temperature increases the resistance decreases and the voltage becomes low.

•

When Monitored:
With the ignition on. Battery voltage greater than 10.4 volts.

•

Set Condition:
The Engine Coolant Temperature (ECT) sensor circuit voltage at the PCM is less than 0.078 of a volt for more
than 2.8 seconds. One Trip Fault. Three good trips to clear the MIL.

Possible Causes

(K2) ECT SIGNAL CIRCUIT SHORTED TO GROUND

(K2) ECT SIGNAL CIRCUIT SHORTED TO THE (K900) SENSOR GROUND CIRCUIT

ECT SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

ECT SENSOR VOLTAGE BELOW 0.078 OF A VOLT

Ignition on, engine not running.

With a scan tool, read the ECT voltage.

Is the voltage below 0.078 of a volt?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

ECT SENSOR

Turn the ignition off.

Disconnect the ECT harness connector.

Ignition on, engine not running.

With a scan tool, read ECT voltage.

Is the voltage above 1.0 volt?

Yes

>> Replace the ECT Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

KJ

ENGINE ELECTRICAL DIAGNOSTICS

9 - 87

3.

(K2) ECT SIGNAL CIRCUIT SHORTED TO THE (K900) SENSOR GROUND CIRCUIT

Turn the ignition off.

Disconnect the C2 PCM harness connector.

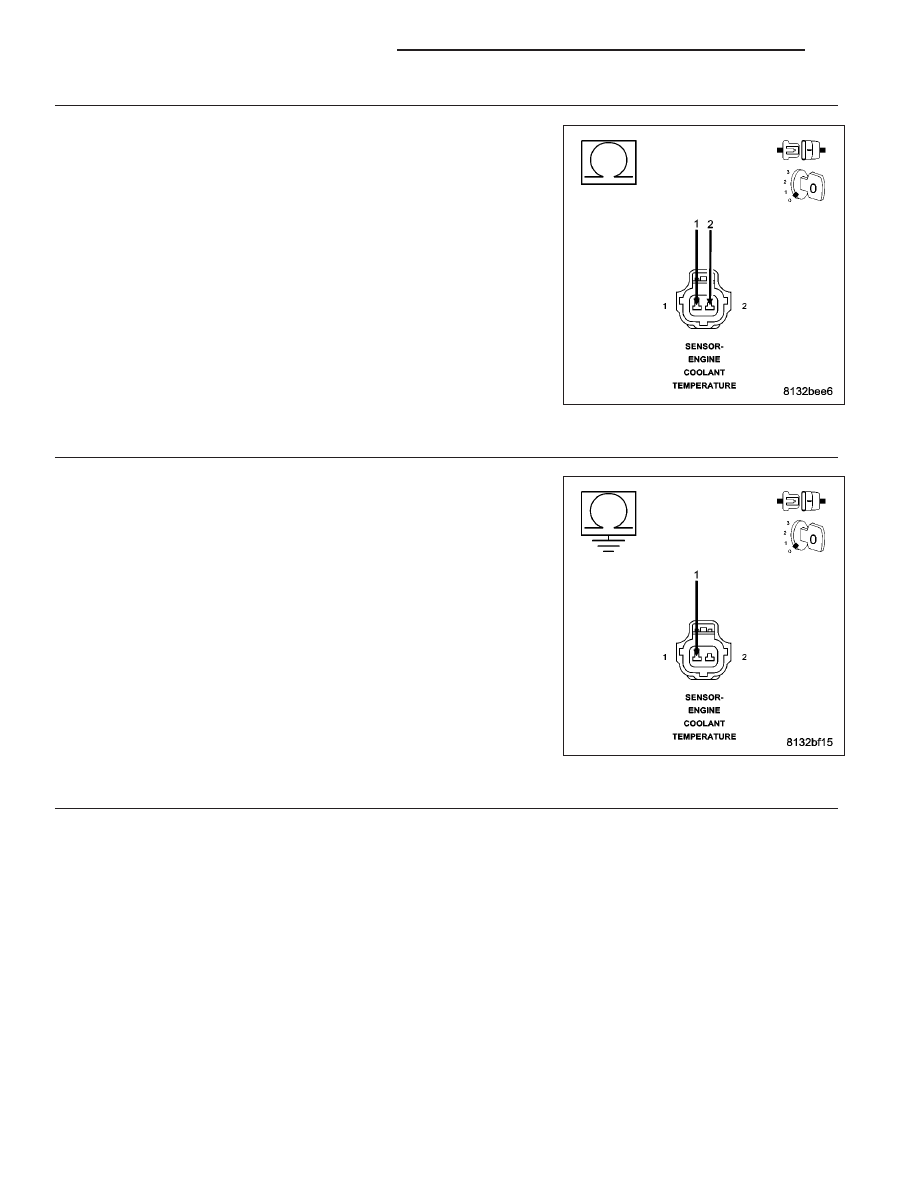

Measure the resistance between the (K900) Sensor ground circuit and
the (K2) ECT Signal circuit in the ECT Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the short to between the (K900) Sensor ground cir-

cuit and the (K2) ECT Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(K2) ECT SIGNAL CIRCUIT SHORTED GROUND

Measure the resistance between ground and the (K2) ECT Signal circuit
in the ECT Sensor harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K2) ECT Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

5.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 88

ENGINE ELECTRICAL DIAGNOSTICS

KJ

P0118-ENGINE COOLANT TEMPERATURE SENSOR CIRCUIT HIGH

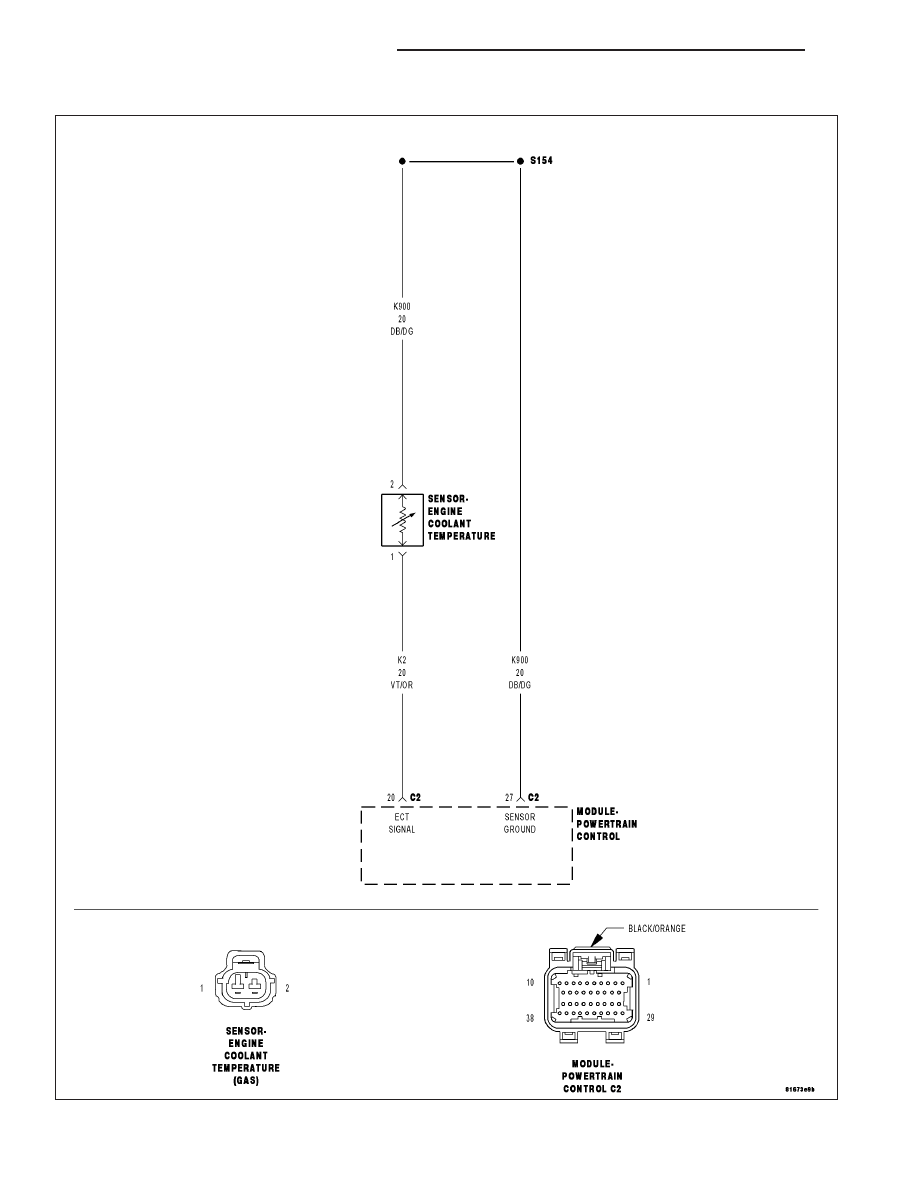

For a complete wiring diagram Refer to Section 8W.
