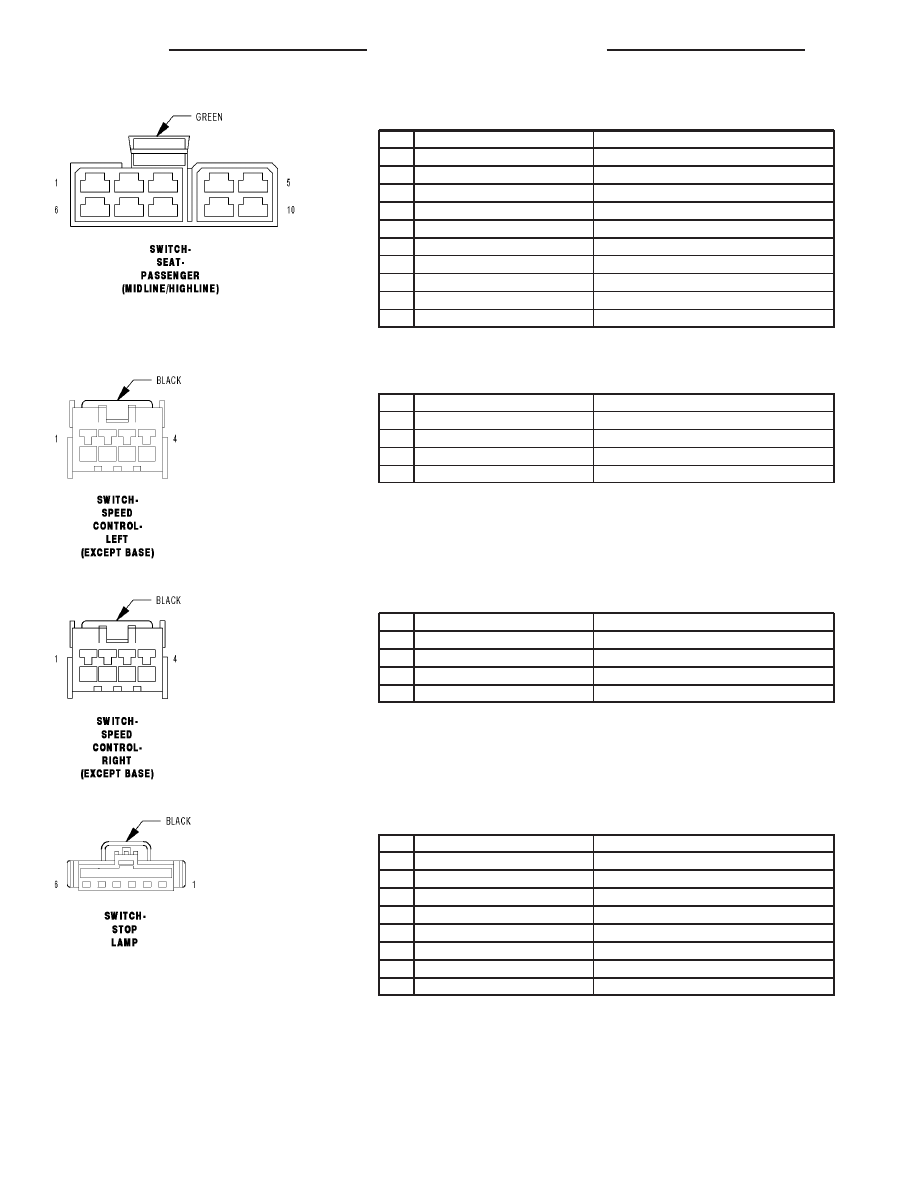

SWITCH-SEAT-PASSENGER (MIDLINE/HIGHLINE) - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 16BK/OR

GROUND

2

-

-

3

P14 14YL/LB

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

4

-

-

5

F37 14RD/LB

FUSED B(+)

6

P16 14RD/LB

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

7

P10 14YL/WT

PASSENGER SEAT REAR UP DRIVER

8

P18 14YL/LG

PASSENGER SEAT FRONT UP DRIVER

9

P20 14RD/LG

PASSENGER SEAT FRONT DOWN DRIVER

10

P12 14RD/WT

PASSENGER SEAT REAR DOWN DRIVER

SWITCH-SPEED CONTROL-LEFT (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V38 20VT/OR

S/C SWITCH SIGNAL NO. 2

2

K900 20DB/DG

SENSOR GROUND

3

V37 20VT

S/C SWITCH SIGNAL NO. 1

4

-

-

SWITCH-SPEED CONTROL-RIGHT (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V38 20VT/OR

S/C SWITCH SIGNAL NO. 2

2

K900 20DB/DG

SENSOR GROUND

3

V37 20VT

S/C SWITCH SIGNAL NO. 1

4

-

-

SWITCH-STOP LAMP - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL

S/C POWER SUPPLY

5

Z940 20BK

GROUND

6

B15 20DG/WT (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

6

B15 20DG/WT (GAS)

BRAKE SWITCH NO. 1 SIGNAL

8W - 80 - 108

8W-80 CONNECTOR PIN-OUTS

KJ

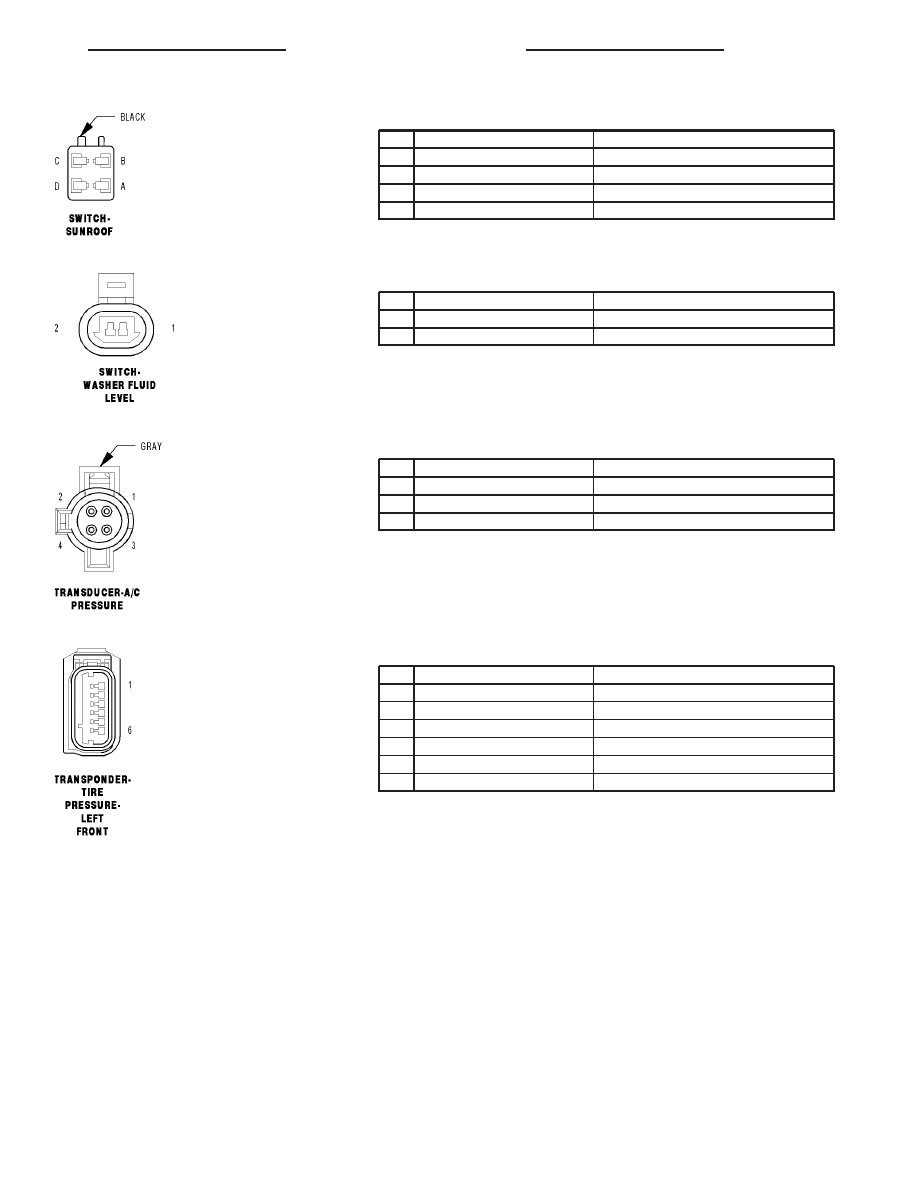

SWITCH-SUNROOF - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q43 20OR/LB

SUNROOF VENT

2

Q644 20OR/YL

SUNROOF SWITCH GROUND

3

Q3 20OR/TN

SUNROOF OPEN

4

Q5 20OR/LB

SUNROOF CLOSE

SWITCH-WASHER FLUID LEVEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

W1 20BR/TN

LOW WASHER FLUID SENSE

2

Z931 20BK

GROUND

TRANSDUCER-A/C PRESSURE - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K310 20BR/DG

SENSOR GROUND

2

K301 20BR/LG

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE SIGNAL

TRANSPONDER-TIRE PRESSURE-LEFT FRONT - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F22 20PK/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

3

Z384 20BK

GROUND

4

Z384 20BK

GROUND

5

-

6

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 109

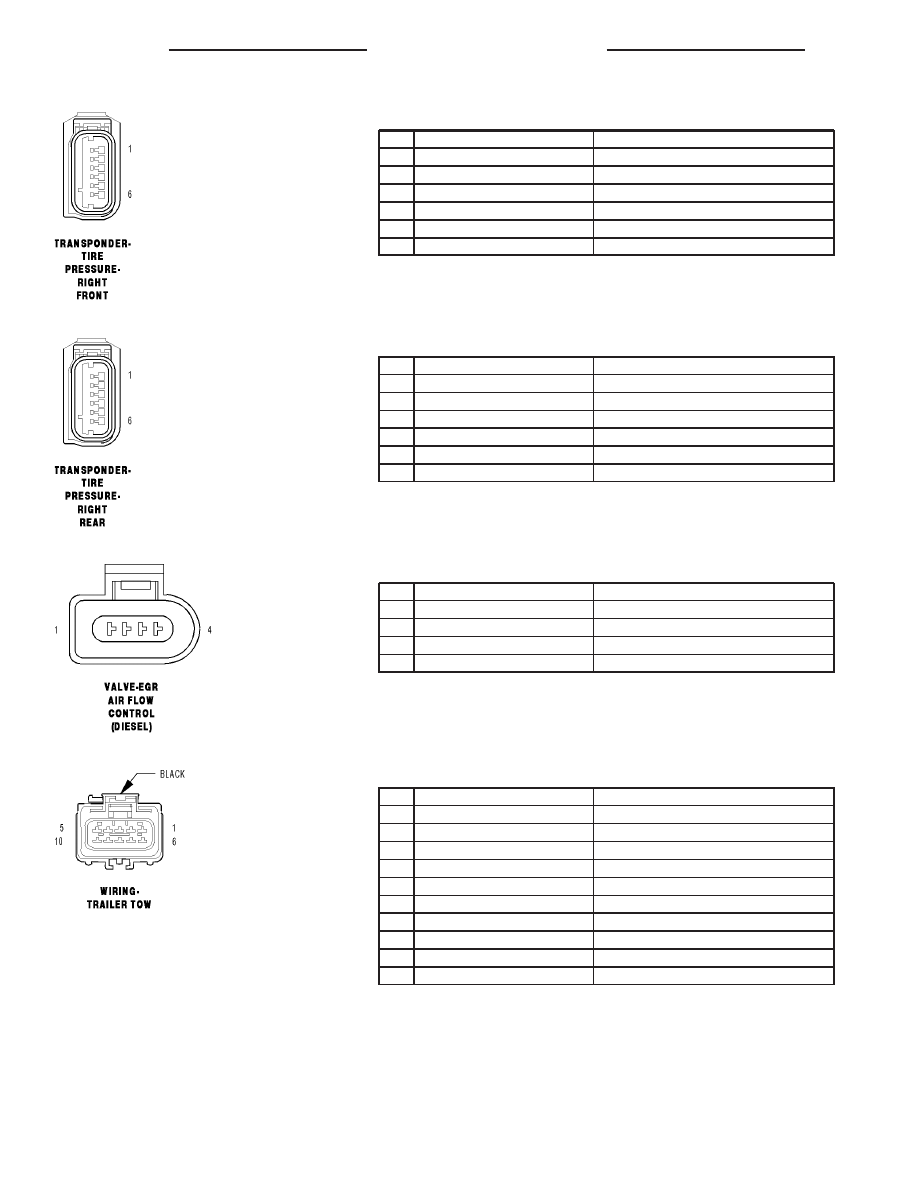

TRANSPONDER-TIRE PRESSURE-RIGHT FRONT - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F22 20PK/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

3

Z384 20BK

GROUND

4

-

5

Z384 20BK

GROUND

6

-

TRANSPONDER-TIRE PRESSURE-RIGHT REAR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F22 20PK/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

3

Z912 18BK

GROUND

4

-

5

-

6

Z912 18BK

GROUND

VALVE-EGR AIR FLOW CONTROL (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z989 20BK

GROUND

2

K315 20BR/GY

EGR THROTTLE VALVE CONTROL

3

-

-

4

K347 20BR/PK

FUSED ASD RELAY OUTPUT

WIRING-TRAILER TOW - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L674 16LG

RIGHT TURN SIGNAL

3

L10 20WT/GY

BACK-UP LAMP FEED

4

A917 14RD

TRAILER TOW RELAY OUTPUT

5

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

6

-

-

7

A206 14RD

TRAILER TOW BRAKE B(+)

8

Z933 14BK

GROUND

9

Z933 14BK

GROUND

10

L73 16YL

LEFT TURN SIGNAL

8W - 80 - 110

8W-80 CONNECTOR PIN-OUTS

KJ

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

This section provides illustrations identifying connector, ground, and splice locations in the vehicle. Connector,
ground, and splice indexes are provided. Use the wiring diagrams in each section for connector, ground, and splice
identification. Refer to the appropriate index for the proper figure number. For items that are not shown in this sec-
tion N/S is placed in the Fig. column.

CONNECTORS

CONNECTOR NAME/NUMBER

COLOR

LOCATION

FIG.

Actuator-Blend Door

BK

Behind Right Side of Instrument
Panel

N/S

Airbag-Driver Squib 1

GY

In Steering Wheel

31

Airbag-Driver Squib 2

BK

In Steering Wheel

31

Airbag-Passenger Squib 1

YL

Passenger Side Instrument Panel

N/S

Airbag-Passenger Squib 2

YL

Passenger Side Instrument Panel

N/S

Airbag-Side Curtain-Left

YL

Left Mid B-Pillar

36, 39

Airbag-Side Curtain-Right

YL

Right Mid B-Pillar

35, 40

Antenna Cable-Radio (Export)

Right Side Instrument Panel

45

Antenna-Radio (Except Export)

Center Instrument Panel

34

Antenna-Radio (Export)

Center Instrument Panel

45

Assembly-Exhaust Gas
Recirculation Valve

Right Rear Side of Engine
Compartment

22

Assembly-Heated Seat-Left

LG

At Left Seat

N/S

Assembly-Heated Seat-Right

LG

At Right Seat

N/S

Assembly-Line Pressure Sensor/
Variable Force Solenoid

Left Side Transmission

5

Assembly-Natural Vacuum Leak
Detection

BK

Near Fuel Tank

54

Assembly-Power Seat Motors-Left

BK

At Left Seat

N/S

Assembly-Power Seat Motors-Right

BK

At Right Seat

N/S

Assembly-Shift Lever

WT

Center Console

37

KJ

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1
