Jeep Liberty KJ. Manual - part 436





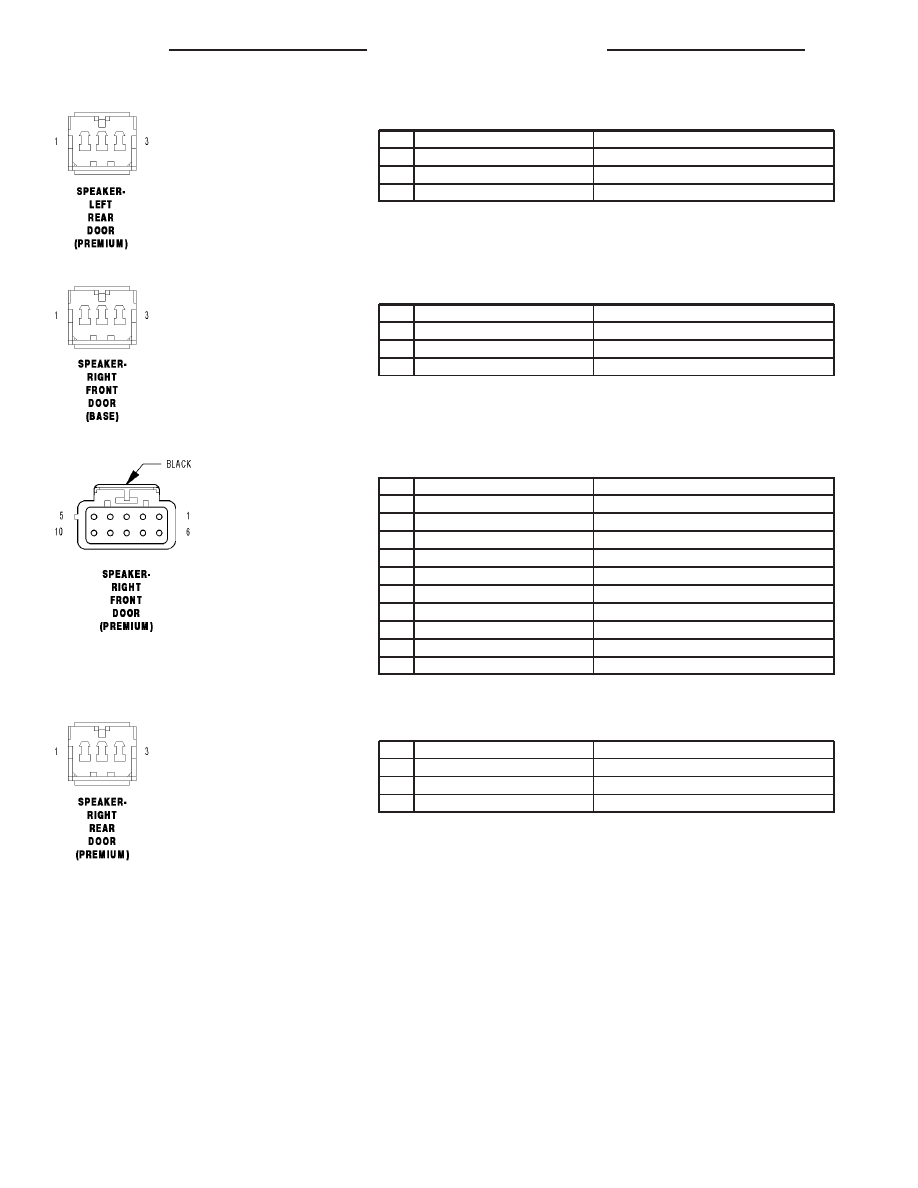

SPEAKER-LEFT REAR DOOR (PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 18DG/LG

AMPLIFIED LOW LEFT REAR SPEAKER (+)

2

-

-

3

X295 18GY/DG

AMPLIFIED LOW LEFT REAR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR (BASE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

-

-

3

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR (PREMIUM) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

3

Z514 16BK/LG

GROUND

4

X208 18GY/DG

AMPLIFIED HIGH RIGHT FRONT SPEAKER (-)

5

X296 18LG/GY

AMPLIFIED LOW RIGHT REAR SPEAKER (-)

6

X58 18GY/OR

RIGHT REAR DOOR SPEAKER (-)

7

X52 18GY/DB

RIGHT REAR DOOR SPEAKER (+)

8

X13 16LG/GY

RADIO CHOKE OUTPUT

9

X298 18GY/LG

AMPLIFIED HIGH RIGHT FRONT SPEAKER (+)

10

X205 18GY/LG

AMPLIFIED LOW RIGHT REAR SPEAKER (+)

SPEAKER-RIGHT REAR DOOR (PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18GY/LG

AMPLIFIED LOW RIGHT REAR SPEAKER (+)

2

-

-

3

X296 18LG/GY

AMPLIFIED LOW RIGHT REAR SPEAKER (-)

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

KJ

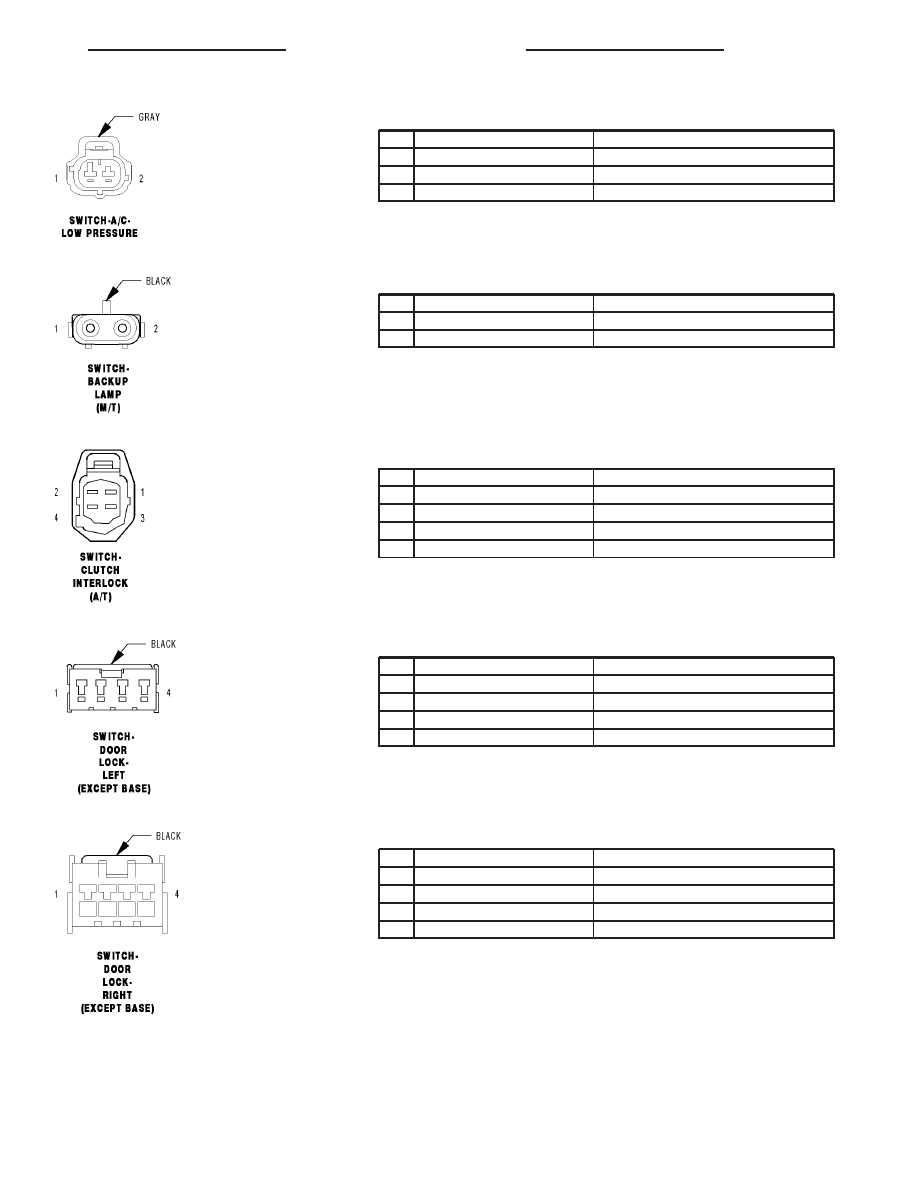

SWITCH-A/C-LOW PRESSURE - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C20 20DB/YL

A/C SWITCH SENSE

2

Z937 20BK (LHD)

GROUND

2

Z932 18BK (RHD)

GROUND

SWITCH-BACK UP LAMP (M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C115 20DB

FUSED IGNITION SWITCH OUTPUT (RUN)

2

L10 20WT/GY

BACK-UP LAMP FEED

SWITCH-CLUTCH INTERLOCK (M/T) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

T141 20YL/OR

CLUTCH INTERLOCK SWITCH SIGNAL

2

T26 20DG/OR

CLUTCH UPSTOP SWITCH SIGNAL

3

Z945 18BK

GROUND

4

Z945 18BK

GROUND

SWITCH-DOOR LOCK-LEFT (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P36 20TN/DB

DOOR LOCK SWITCH MUX

2

-

-

3

-

-

4

P37 20LG/TN

DOOR LOCK SWITCH GROUND

SWITCH-DOOR LOCK-RIGHT (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P36 20TN/DB

DOOR LOCK SWITCH MUX

2

-

-

3

-

-

4

P37 20LG/TN

DOOR LOCK SWITCH GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

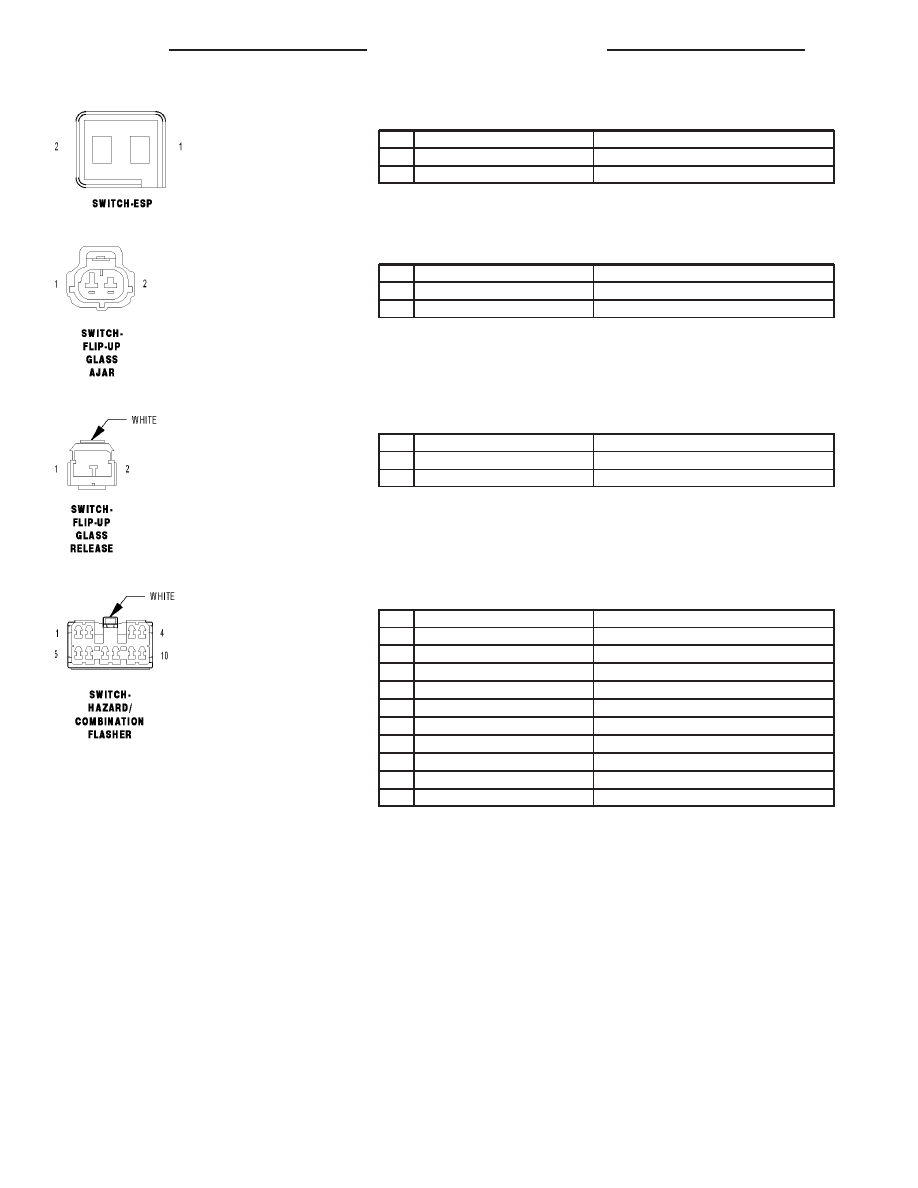

SWITCH-ESP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B46 20DG/WT

ESP/TCS ON/OFF SWITCH

2

Z385 20BK

GROUND

SWITCH-FLIP-UP GLASS AJAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G80 20VT/YL

FLIP-UP GLASS AJAR SWITCH SENSE

2

Z213 18BK/OR

GROUND

SWITCH-FLIP-UP GLASS RELEASE - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G910 20VT/BR

TAILGATE SWITCH GROUND

2

P101 20LG/WT

FLIP-UP GLASS RELEASE SWITCH SENSE

SWITCH-HAZARD/COMBINATION FLASHER - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+)

2

Z940 16BK

GROUND

3

L62 18WT/OR

RIGHT TURN SIGNAL

4

L91 18WT/DB

HAZARD LAMP CONTROL

5

L305 20WT/LB

LEFT TURN SWITCH SENSE

6

-

-

7

L63 18WT/DG

LEFT TURN SIGNAL

8

C115 20DB

FUSED IGNITION SWITCH OUTPUT (RUN)

9

L306 20LB/WT

RIGHT TURN SWITCH SENSE

10

E2 20OR/BR

PANEL LAMPS DRIVER

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

KJ

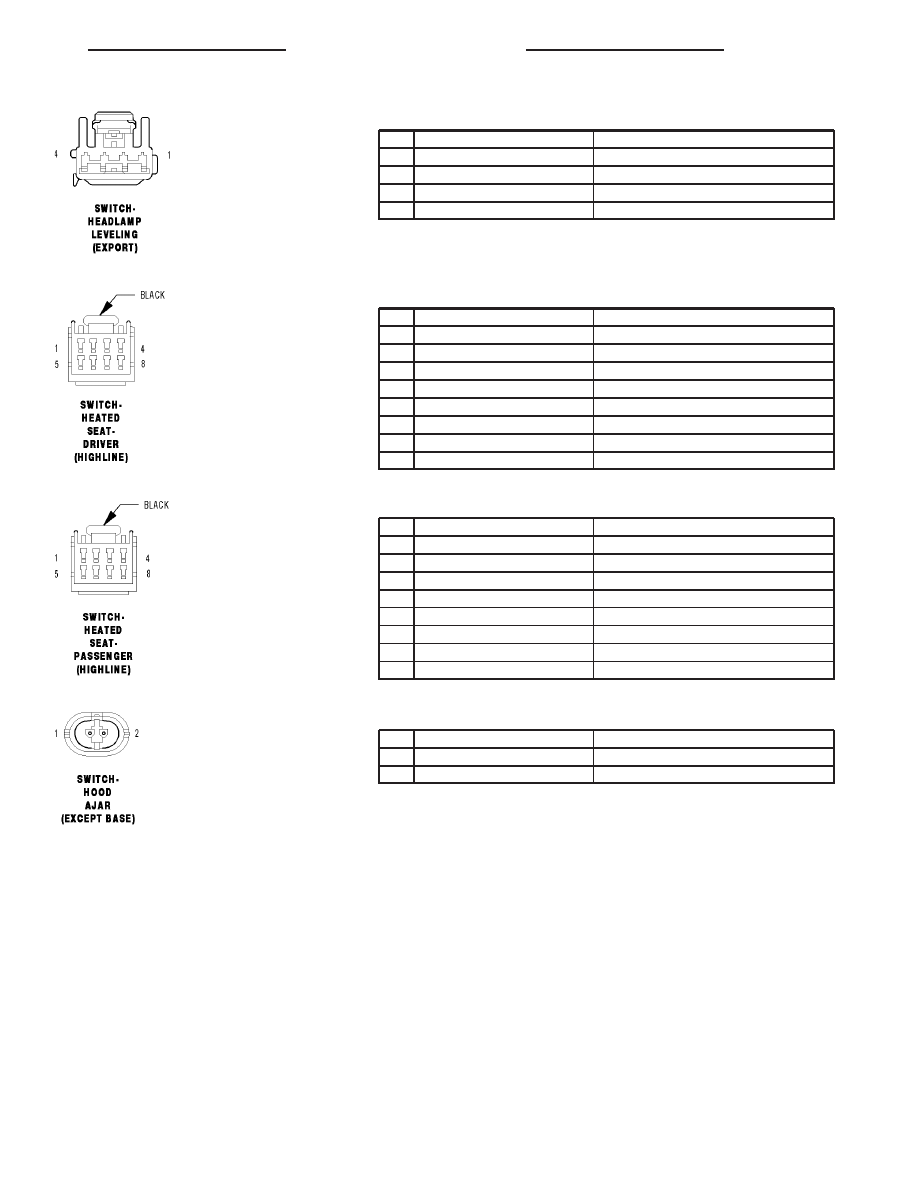

SWITCH-HEADLAMP LEVELING (EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L13 18WT/YL

HEADLAMP ADJUST SIGNAL

2

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

3

Z945 18BK

GROUND

4

-

-

SWITCH-HEATED SEAT-DRIVER (HIGHLINE) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

P137 20VT/DG

LEFT SEAT LOW HEAT LED DRIVER

2

P133 20TN/DG

LEFT SEAT HEATER SWITCH MUX

3

P139 20VT/WT

LEFT SEAT HIGH HEAT LED DRIVER

4

F302 20BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

-

-

8

Z849 20BK/WT

GROUND

SWITCH-HEATED SEAT-PASSENGER (HIGHLINE) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

P82 20VT/LG

RIGHT SEAT LOW HEAT LED DRIVER

2

P134 20TN/LG

RIGHT SEAT HEATER SWITCH MUX

3

P84 20VT/BK

RIGHT SEAT HIGH HEAT LED DRIVER

4

F302 20BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

-

-

8

Z849 20BK/TN

GROUND

SWITCH-HOOD AJAR (EXCEPT BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20VT/LB

HOOD AJAR SWITCH SENSE

2

Z932 20BK

GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103
