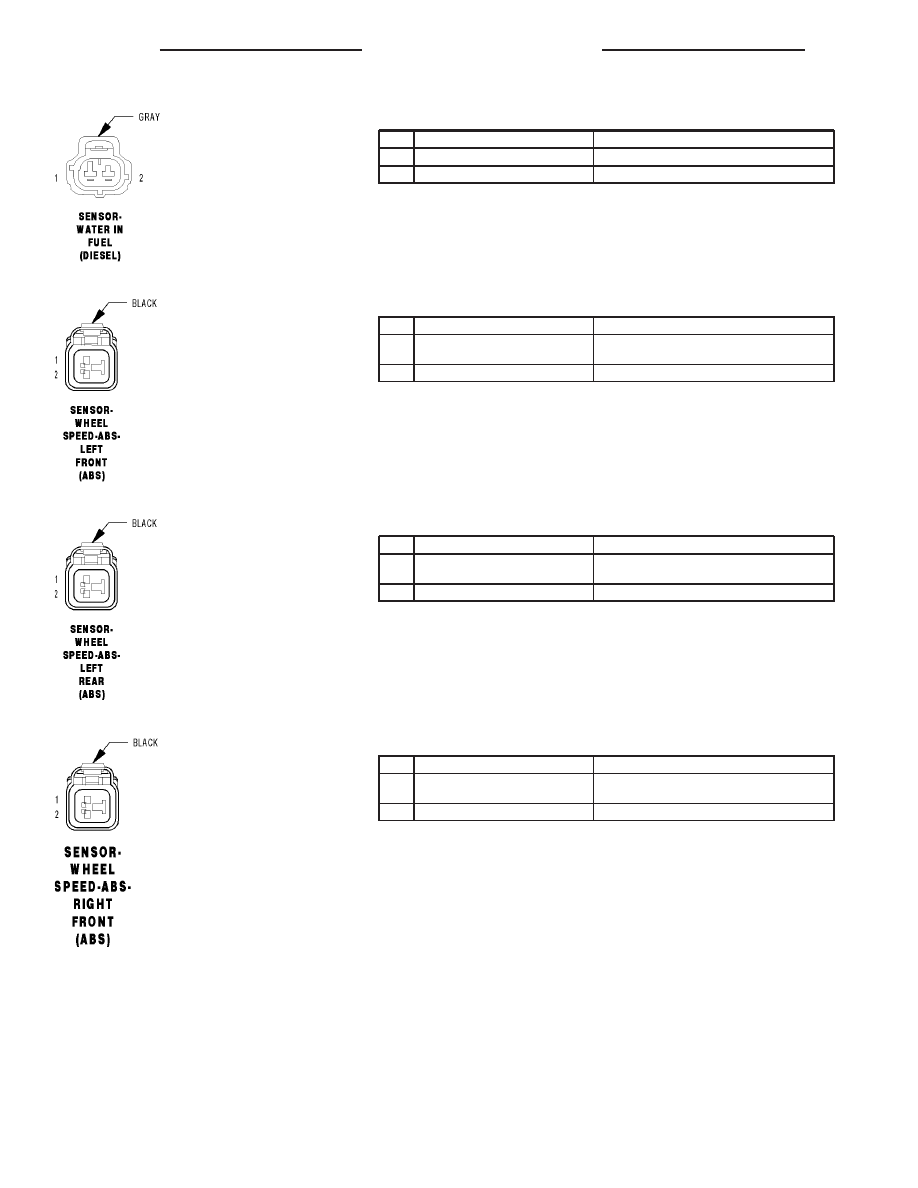

SENSOR-WATER IN FUEL (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K303 20BR/OR

WATER IN FUEL SENSOR SIGNAL

2

K300 20BR

SENSOR GROUND

SENSOR-WHEEL SPEED-ABS-LEFT FRONT (ABS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B8 18DG/WT

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-LEFT REAR (ABS) - BLACK

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-RIGHT FRONT (ABS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

KJ

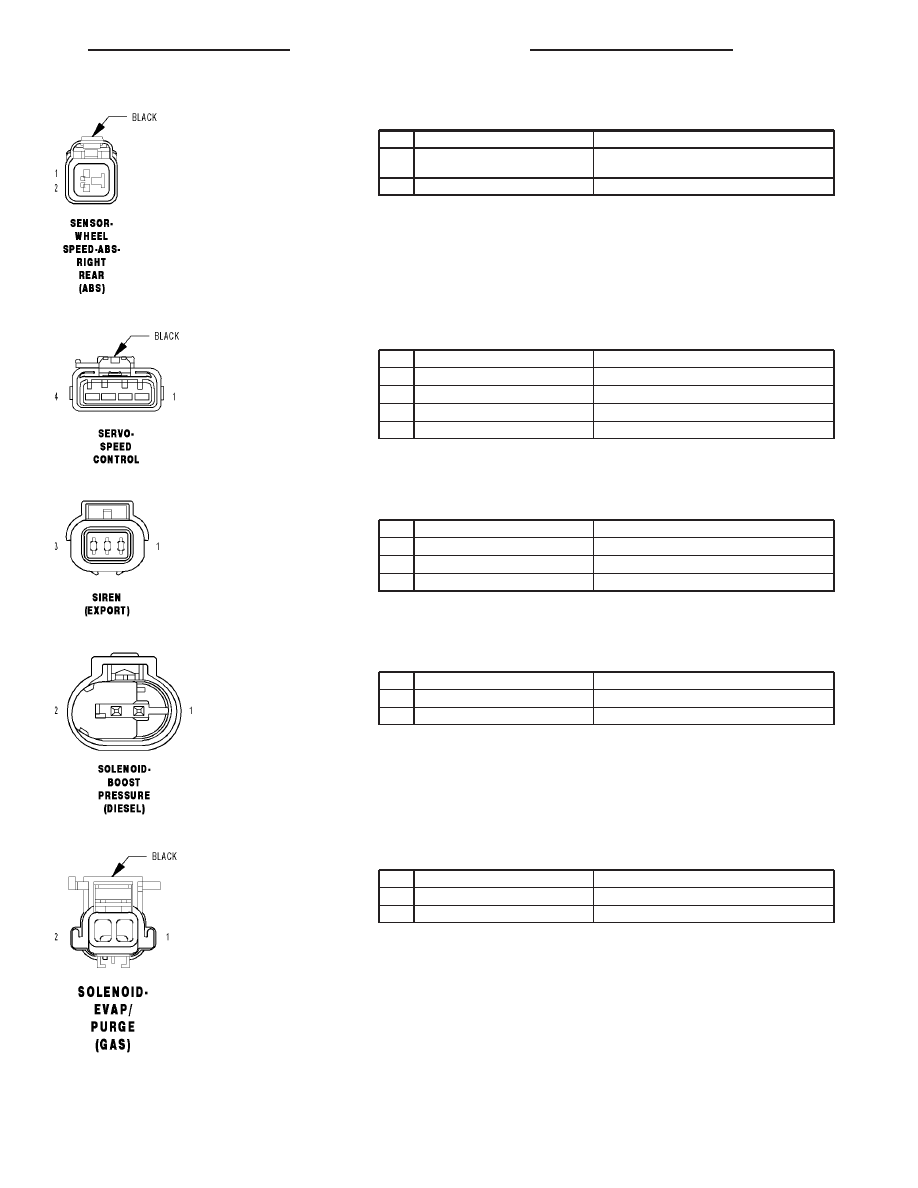

SENSOR-WHEEL SPEED-ABS-RIGHT REAR (ABS) - BLACK

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SIGNAL

SERVO-SPEED CONTROL - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/TN

S/C VACUUM CONTROL

2

V35 20VT/OR

S/C VENT CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z937 20BK

GROUND

SIREN (EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z932 20BK

GROUND

2

X75 18GY/DG

SIREN SIGNAL CONTROL

3

A908 20RD

FUSED B(+)

SOLENOID-BOOST PRESSURE (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K347 20BR/PK

FUSED ASD RELAY OUTPUT

2

X635 20BR/WT

BOOST PRESSURE SOLENOID CONTROL

SOLENOID-EVAP/PURGE (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K70 20DB/BR

EVAP PURGE SOL CONTROL

2

K52 20DB/WT

EVAP PURGE SOL SIGNAL

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

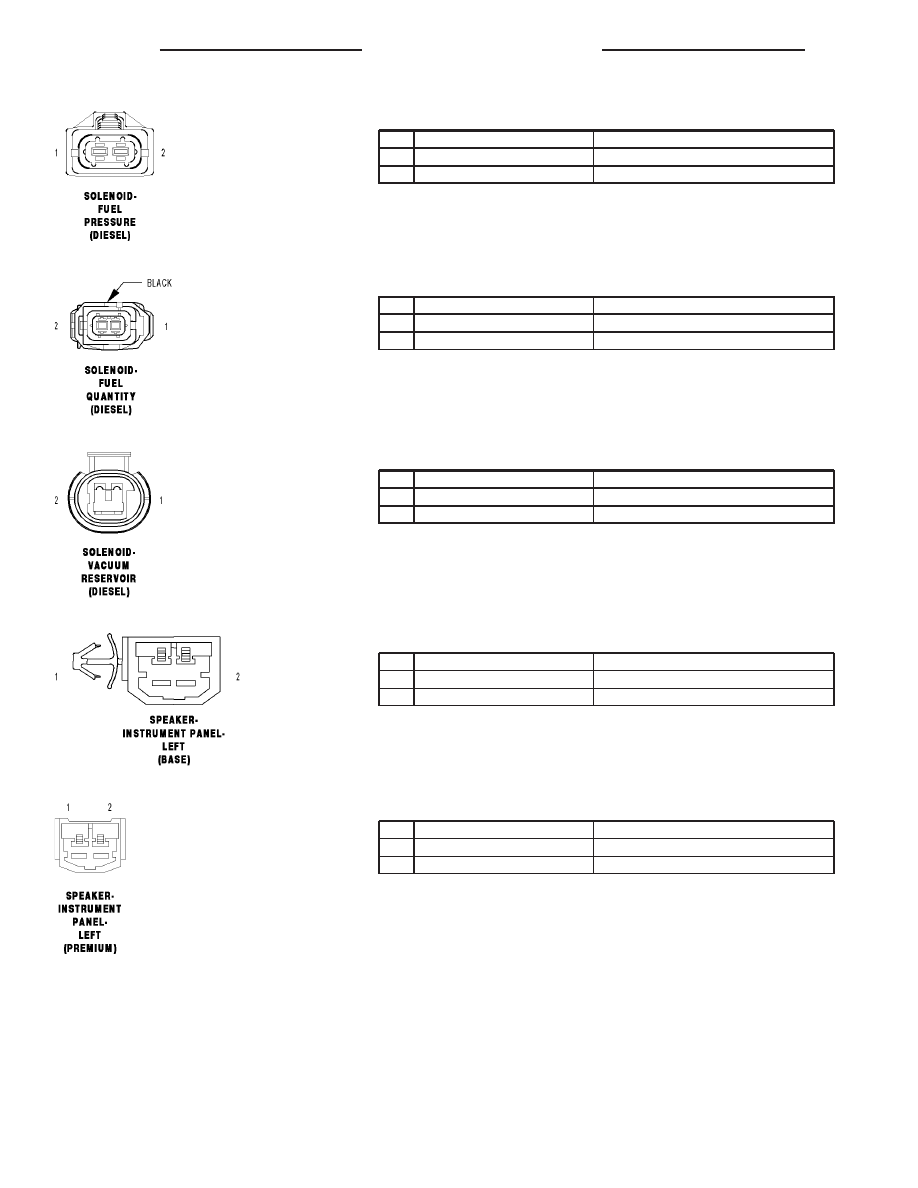

SOLENOID-FUEL PRESSURE (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K370 16BR

FUEL PRESSURE SOLENOID CONTROL

2

K369 16BR/OR

FUEL PRESSURE SOLENOID SUPPLY

SOLENOID-FUEL QUANTITY (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K366 16BR/LG

FUEL QUANTITY SOLENOID SUPPLY

2

K646 16BR/YL

FUEL QUANTITY SOLENOID CONTROL

SOLENOID-VACUUM RESERVOIR (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K347 20BR/PK

FUSED ASD RELAY OUTPUT

2

N117 20DB/WT

VACUUM RESERVOIR SOLENOID CONTROL

SPEAKER-INSTRUMENT PANEL-LEFT (BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DG

LEFT FRONT SPEAKER (+)

2

X55 18DG/BR

LEFT FRONT SPEAKER (-)

SPEAKER-INSTRUMENT PANEL-LEFT (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

AMPLIFIED HIGH LEFT FRONT SPEAKER (+)

2

X299 18GY/YL

AMPLIFIED HIGH LEFT FRONT SPEAKER (-)

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

KJ

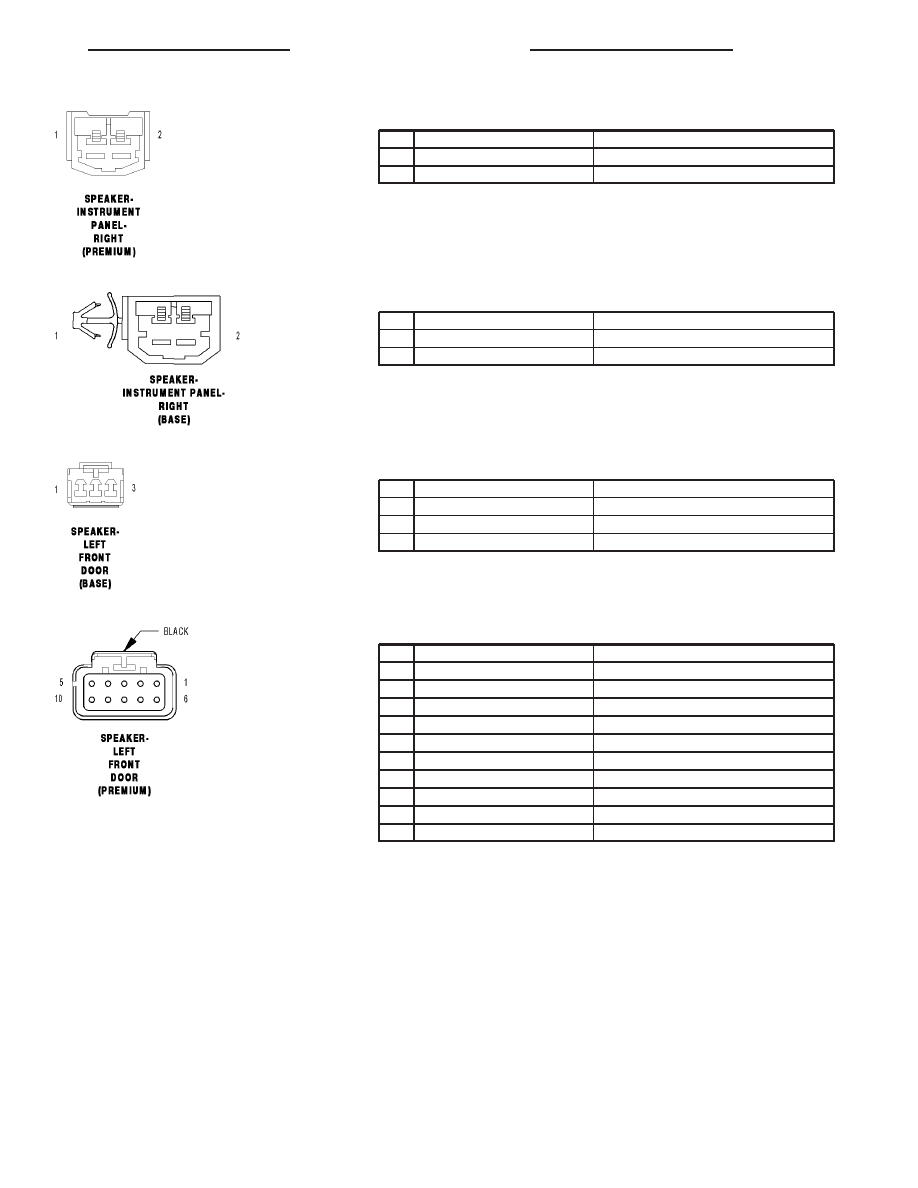

SPEAKER-INSTRUMENT PANEL-RIGHT (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X298 18GY/LG

AMPLIFIED HIGH RIGHT FRONT SPEAKER (+)

2

X208 18GY/DG

AMPLIFIED HIGH RIGHT FRONT SPEAKER (-)

SPEAKER-INSTRUMENT PANEL-RIGHT (BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

SPEAKER-LEFT FRONT DOOR (BASE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DG

LEFT FRONT SPEAKER (+)

2

-

-

3

X55 18DG/BR

LEFT FRONT SPEAKER (-)

SPEAKER-LEFT FRONT DOOR (PREMIUM) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DG

LEFT FRONT SPEAKER (+)

2

X55 18DG/BR

LEFT FRONT SPEAKER (-)

3

Z514 16BK/LG

GROUND

4

X299 18GY/YL

AMPLIFIED HIGH LEFT FRONT SPEAKER (-)

5

X295 18GY/DG

AMPLIFIED LOW LEFT REAR SPEAKER (-)

6

X57 18DG/OR

LEFT REAR DOOR SPEAKER (-)

7

X51 18DG/DB

LEFT REAR DOOR SPEAKER (+)

8

X13 16LG/GY

RADIO CHOKE OUTPUT

9

X209 18GY/OR

AMPLIFIED HIGH LEFT FRONT SPEAKER (+)

10

X206 18DG/LG

AMPLIFIED LOW LEFT REAR SPEAKER (+)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99
