Jeep Liberty KJ. Manual - part 434

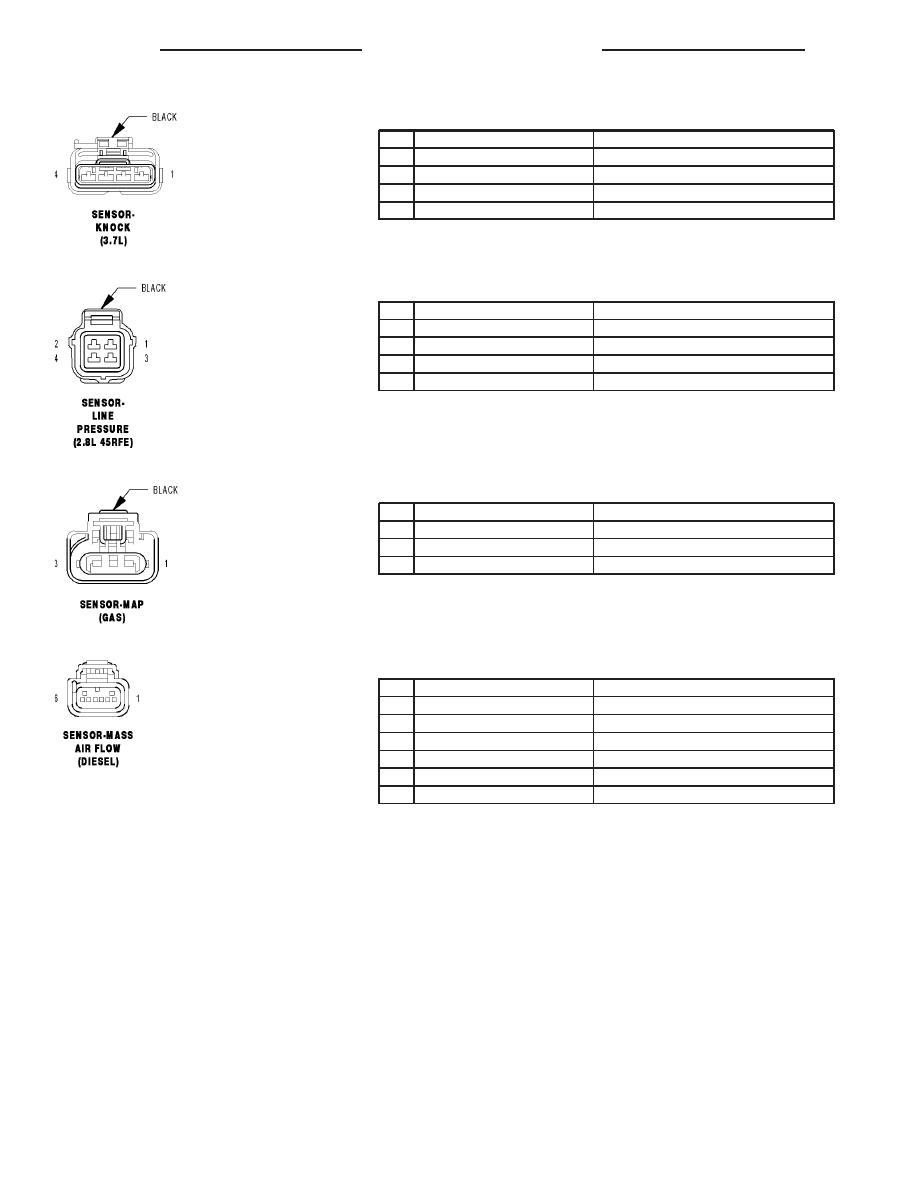

SENSOR-KNOCK (3.7L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

2

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

3

K924 20PK/RD

KNOCK SENSOR NO. 2 RETURN

4

K242 20BR/WT

KNOCK SENSOR NO. 2 SIGNAL

SENSOR-LINE PRESSURE (2.8L 45RFE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z133 20BK/LG

GROUND

2

T39 20BR/YL

5 VOLT SUPPLY

3

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

4

-

-

SENSOR-MAP (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20VT/BR

MAP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

SENSOR-MASS AIR FLOW (DIESEL) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K811 20BK/OR

MAF SENSOR 5 VOLT SUPPLY

3

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

K957 20BR/OR

MAF SENSOR GROUND

6

K157 20BR/OR

MAF SENSOR SIGNAL

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

KJ

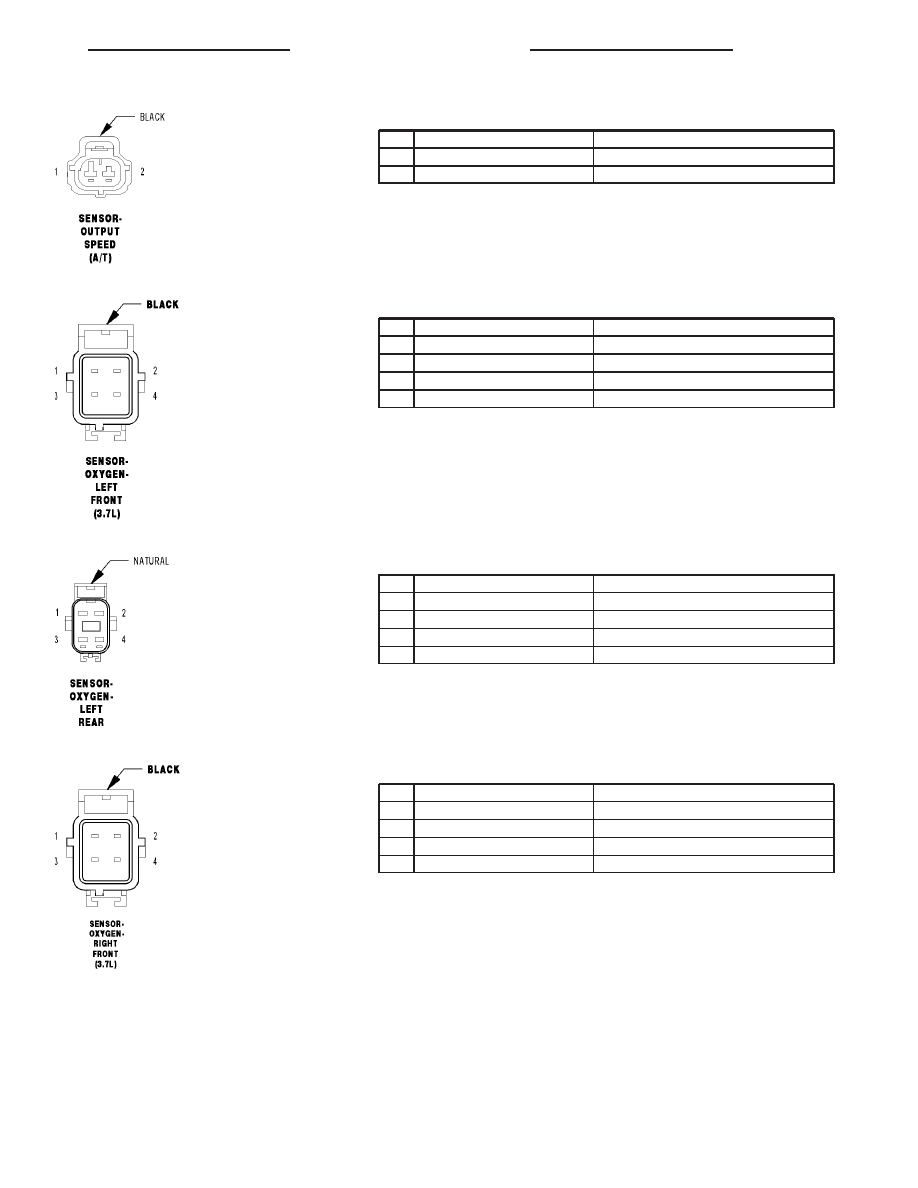

SENSOR-OUTPUT SPEED (A/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T14 20DG/BR

OUTPUT SPEED SENSOR SIGNAL

2

T13 20DG/VT

SPEED SENSOR GROUND

SENSOR-OXYGEN-LEFT FRONT (3.7L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K99 18BR/TN

O2 1/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 20BR/DG

O2 UPSTREAM RETURN

4

K41 20DB/LB

O2 1/1 SIGNAL

SENSOR-OXYGEN-LEFT REAR - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

K299 18BR/OR

O2 1/2 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K904 20DB/DG

O2 DOWNSTREAM RETURN

4

K141 20DB/YL

O2 1/2 SIGNAL

SENSOR-OXYGEN-RIGHT FRONT (3.7L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K199 18BR/BK

O2 2/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 20BR/DG

O2 UPSTREAM RETURN

4

K43 20DB/LG

O2 2/1 SIGNAL

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

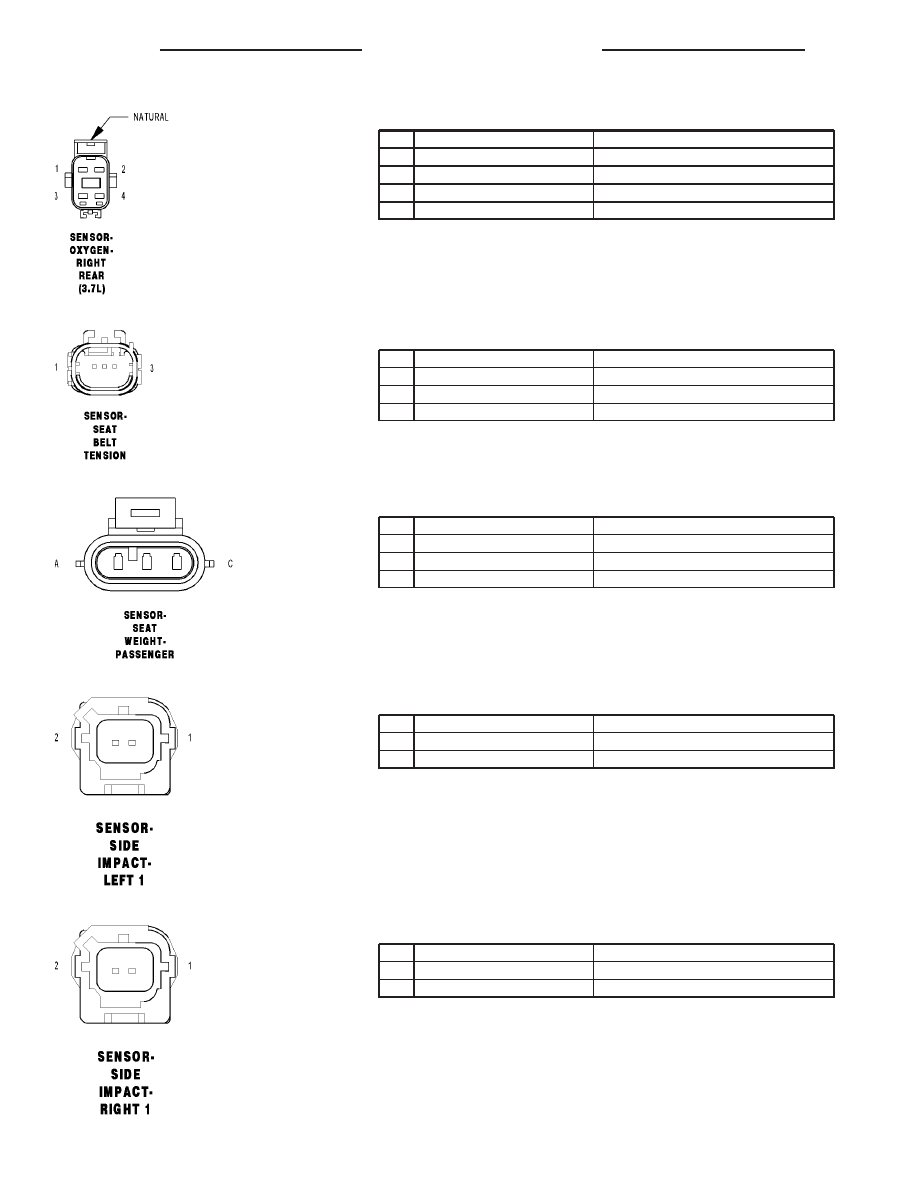

SENSOR-OXYGEN-RIGHT REAR (3.7L) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

K399 18BR/GY

O2 2/2 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K904 20DB/DG

O2 DOWNSTREAM RETURN

4

K243 20BR

O2 2/2 SIGNAL

SENSOR-SEAT BELT TENSION - 3 WAY

CAV

CIRCUIT

FUNCTION

1

R86 20LG/LB

SEAT BELT TENSION SENSOR POWER

2

R986 20LG/BR

SEAT BELT TENSION SENSOR GROUND

3

D105 20WT/OR

SEAT BELT TENSION SENSOR SIGNAL

SENSOR-SEAT WEIGHT-PASSENGER - 3 WAY

CAV

CIRCUIT

FUNCTION

A

R941 20LG/DG

PASSENGER BLADDER PRESSURE SENSOR GROUND

B

R741 20LG/VT

PASSENGER BLADDER PRESSURE SENSOR SIGNAL

C

R740 20LG/OR

PASSENGER BLADDER PRESSURE SENSOR POWER

SENSOR-SIDE IMPACT-LEFT 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/VT

LEFT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

KJ

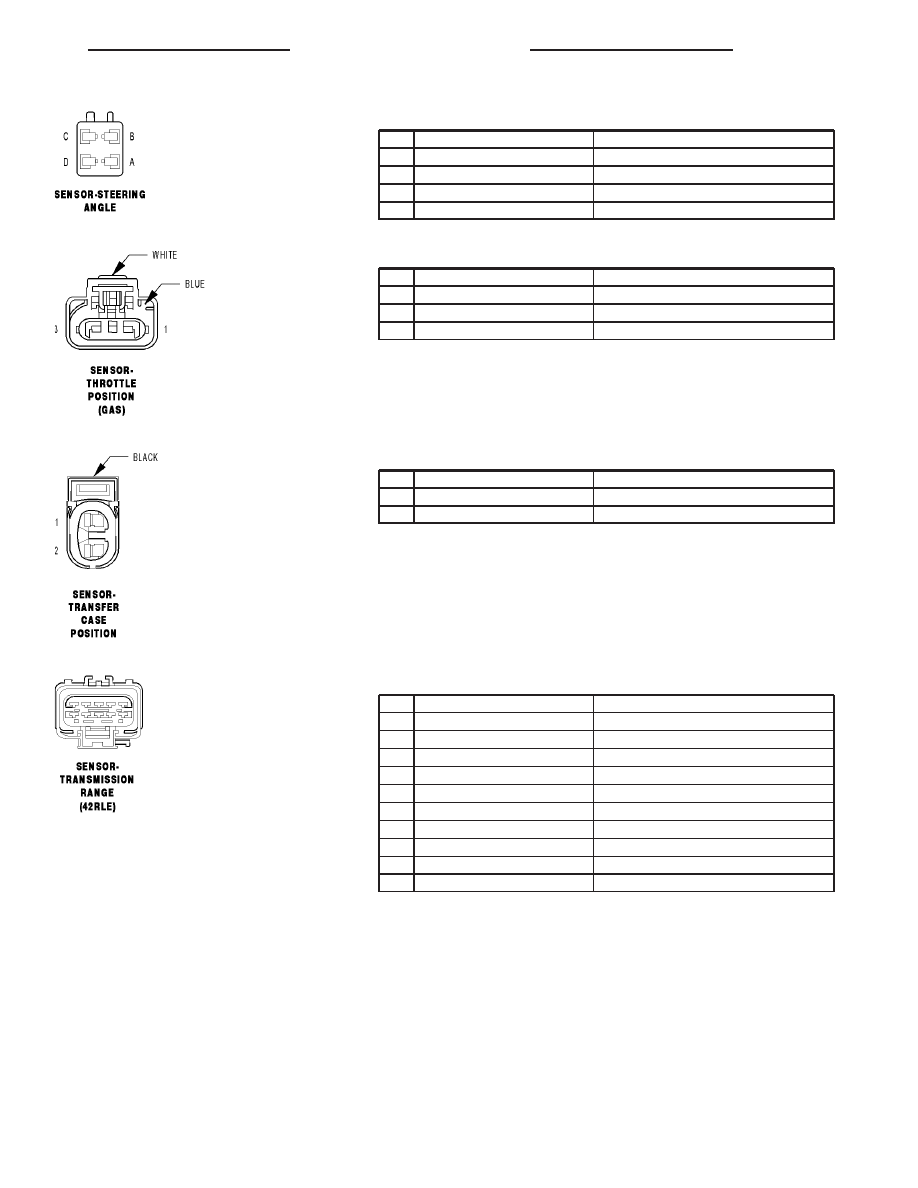

SENSOR-STEERING ANGLE - 4 WAY

CAV

CIRCUIT

FUNCTION

A

D65 20WT/LG

CAN C BUS (+)

B

Z385 20BK

GROUND

C

D64 20WT/LB

CAN C BUS (-)

D

F943 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

SENSOR-THROTTLE POSITION (GAS) - WHITE/BLUE 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 20BR/OR

TP SIGNAL

SENSOR-TRANSFER CASE POSITION - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K77 20BR/WT

TRANSFER CASE POSITION SENSOR INPUT

2

K300 20BR

SENSOR GROUND

SENSOR-TRANSMISSION RANGE (42RLE) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

C115 20DB

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 20DG/VT

SPEED SENSOR GROUND

4

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

L10 20WT/GY

BACK-UP LAMP FEED

7

T1 20DG/LB

TRS T1 SENSE

8

T3 20DG/DB

TRS T3 SENSE

9

T42 20DG/YL

TRS T42 SENSE

10

T41 20YL/DB

TRS T41 SENSE (P/N)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95
