Jeep Liberty KJ. Manual - part 433





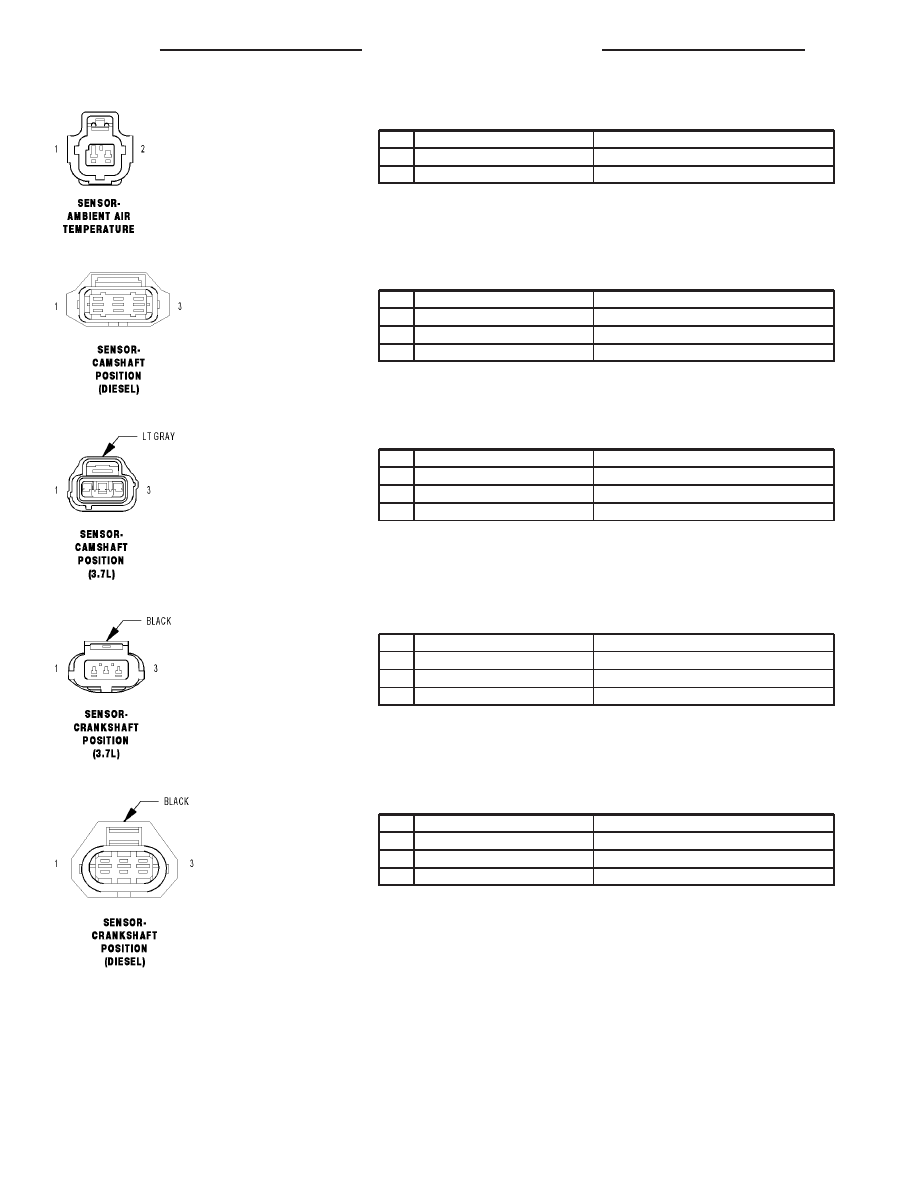

SENSOR-AMBIENT AIR TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/OR

AAT SIGNAL

2

K300 20BR

SENSOR GROUND

SENSOR-CAMSHAFT POSITION (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BR/GY

CMP SENSOR GROUND

2

K44 20DB/GY

CMP SENSOR SIGNAL

3

F856 20YL/PK

CMP SENSOR 5 VOLT SUPPLY

SENSOR-CAMSHAFT POSITION (3.7L) - LT GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 20DB/GY

CMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR/LB

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K853 20DB/BR

CKP SIGNAL NO. 1

2

K3 20BR/LB

CKP SIGNAL NO. 2

3

-

-

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

KJ

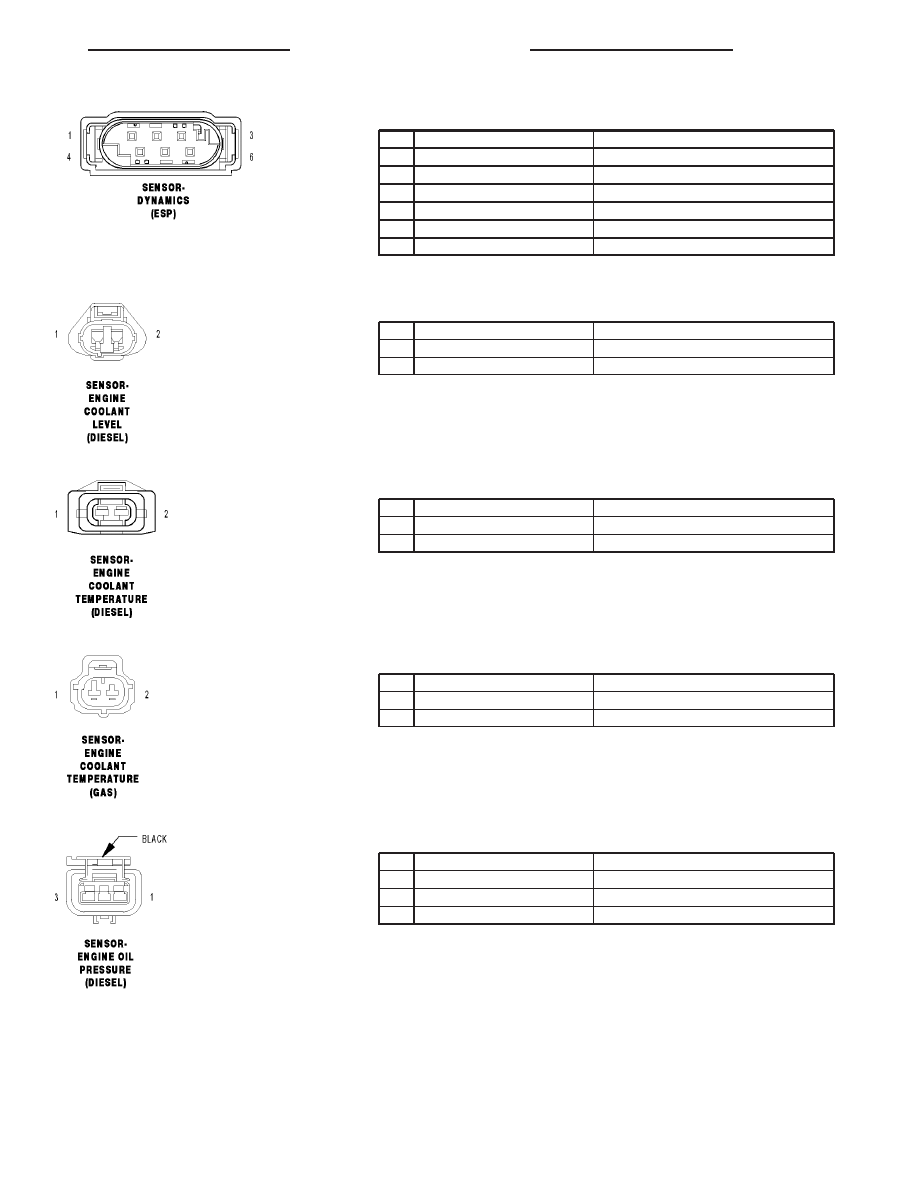

SENSOR-DYNAMICS (ESP) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

D51 20PK/RD

DYNAMICS SENSOR LOW DATA LINK

2

D52 20WT/LB

DYNAMICS SENSOR HIGH DATA LINK

3

G4 20VT/LB

DYNAMICS SENSOR SUPPLY

4

-

-

5

G94 20VT/DB

DYNAMICS SENSOR GROUND

6

-

-

SENSOR-ENGINE COOLANT LEVEL (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G18 20OR/VT

LOW COOLANT FLUID LEVEL SENSE

2

Z939 20BK

GROUND

SENSOR-ENGINE COOLANT TEMPERATURE (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20VT/OR

ECT SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

SENSOR-ENGINE COOLANT TEMPERATURE (GAS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20VT/OR

ECT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

SENSOR-ENGINE OIL PRESSURE (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K301 20BR/LG

5 VOLT SUPPLY

2

K302 20BR/WT

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K300 20BR

SENSOR GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

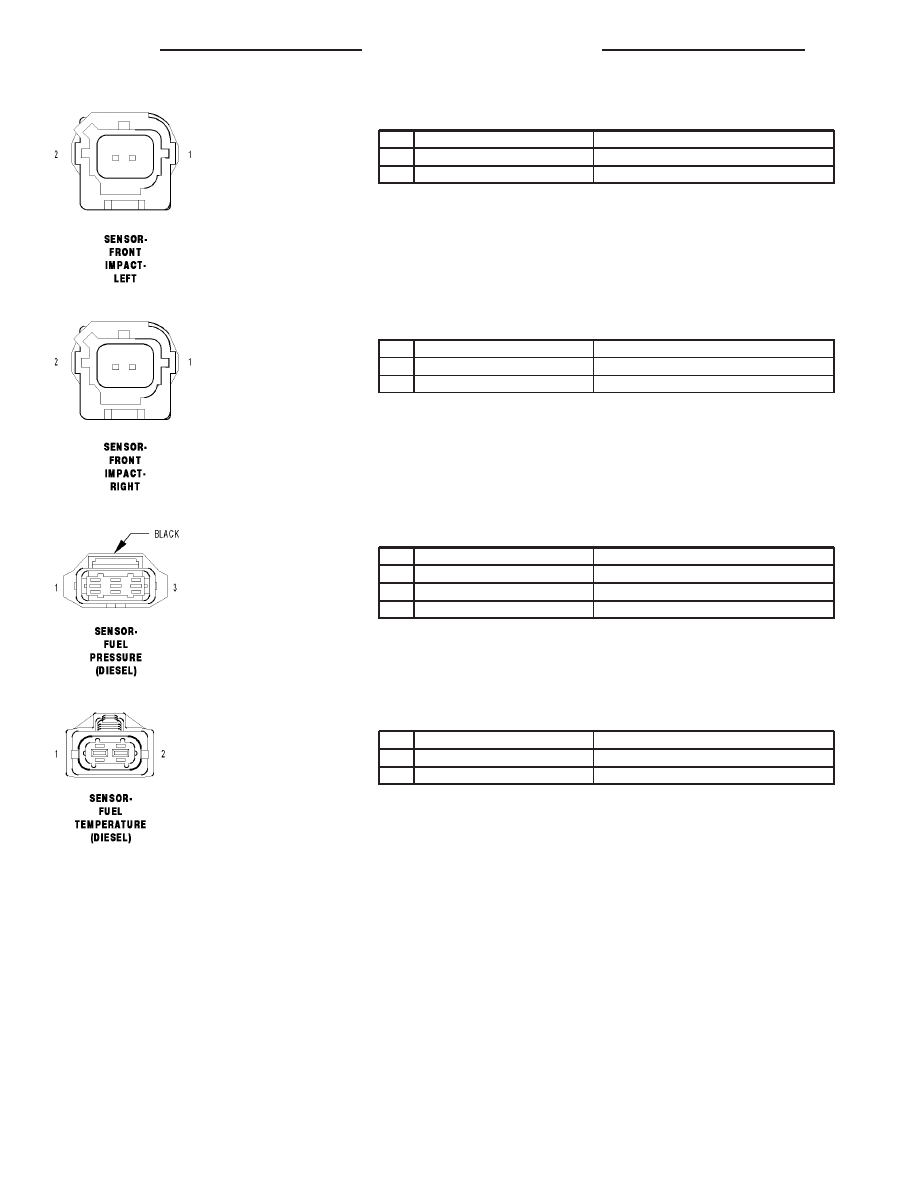

SENSOR-FRONT IMPACT-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

SENSOR-FRONT IMPACT-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

2

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

SENSOR-FUEL PRESSURE (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K359 20YL/BR

FUEL PRESSURE SENSOR GROUND

2

K181 20BR/YL

FUEL PRESSURE SENSOR SIGNAL

3

K350 20BR/YL

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

SENSOR-FUEL TEMPERATURE (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K156 20BR/YL

FUEL TEMPERATURE SENSOR SIGNAL

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

KJ

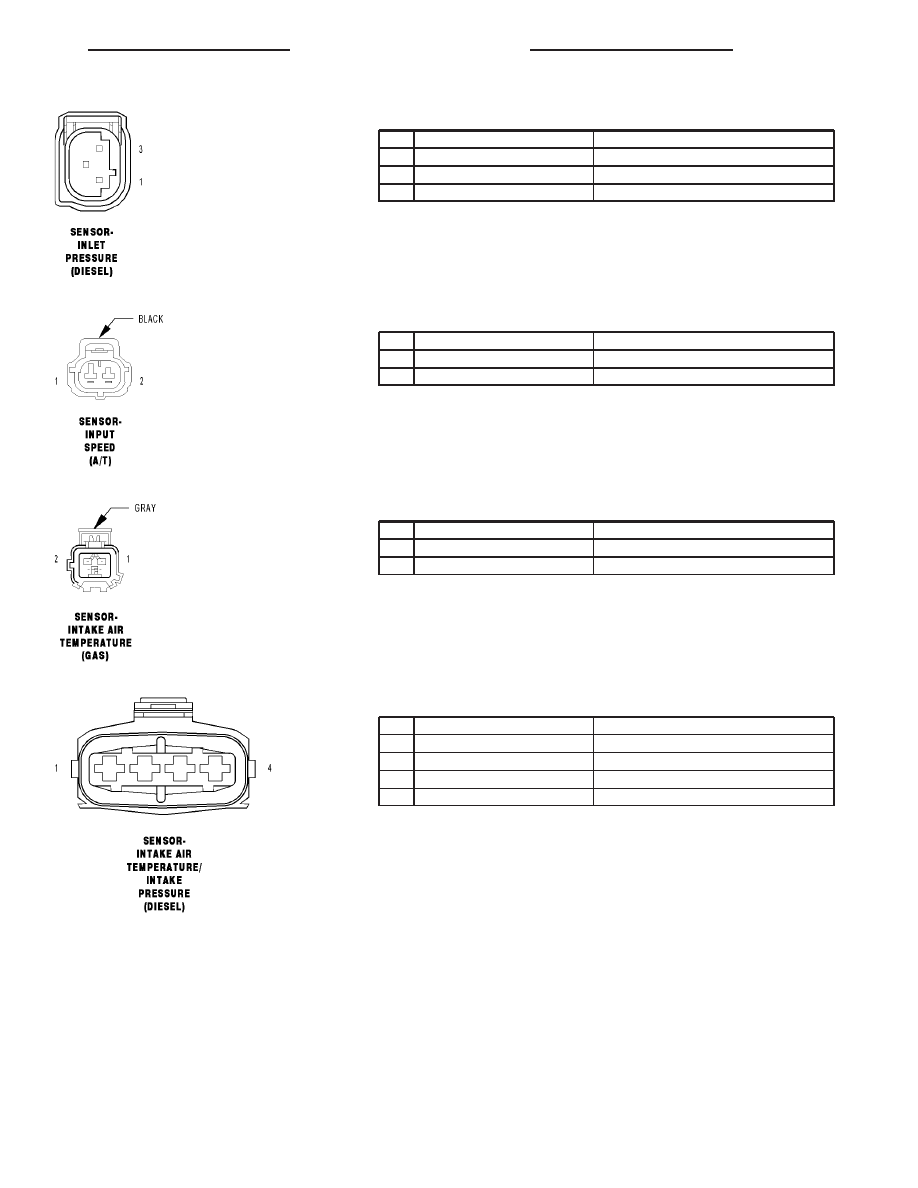

SENSOR-INLET PRESSURE (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K960 20BR/LB

INLET PRESSURE SENSOR GROUND

2

K68 20BR/LG

INLET PRESSURE SENSOR SIGNAL

3

K668 20BR

INLET PRESSURE SENSOR 5 VOLT SUPPLY

SENSOR-INPUT SPEED (A/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 20DG/WT

INPUT SPEED SENSOR SIGNAL

2

T13 20DG/VT

SPEED SENSOR GROUND

SENSOR-INTAKE AIR TEMPERATURE (GAS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20BR/WT

IAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

SENSOR-INTAKE AIR TEMPERATURE/INTAKE PRESSURE (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K656 20GY/BR

SENSOR GROUND

2

K21 20BR/WT

IAT SENSOR SIGNAL

3

K856 20BR/YL

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

4

K37 20BR/OR

INTAKE PRESSURE SENSOR SIGNAL

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91
