Jeep Liberty KJ. Manual - part 432





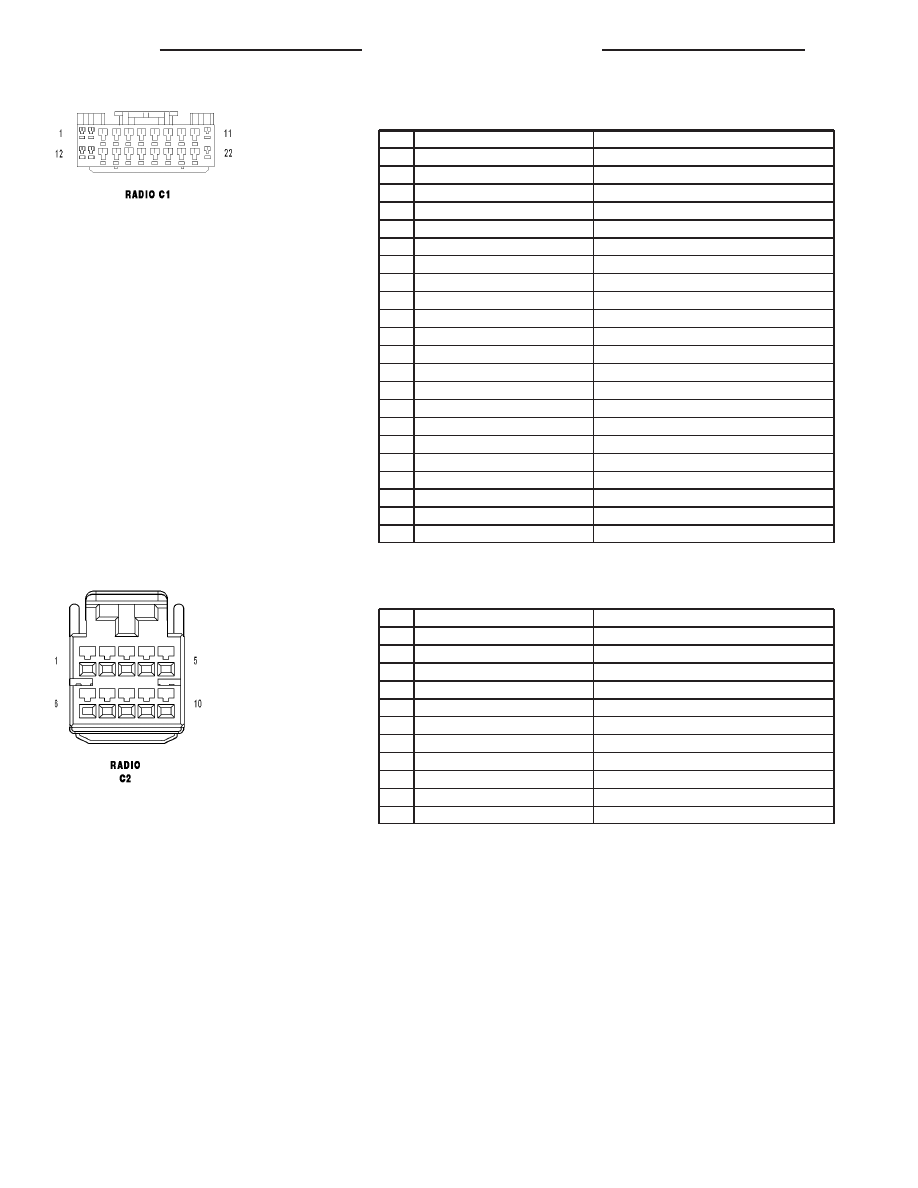

RADIO C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A908 18RD

FUSED B(+)

2

F982 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E2 20OR/BR

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 18GY

RIGHT FRONT SPEAKER (+)

8

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

9

X55 18DG/BR

LEFT FRONT SPEAKER (-)

10

X53 18DG

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

A908 18RD

FUSED B(+)

13

A116 20YL/RD (RADIO CHOKE)

ANTENNA RELAY OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 18DG/DB

LEFT REAR DOOR SPEAKER (+)

19

X57 18DG/OR

LEFT REAR DOOR SPEAKER (-)

20

X58 18GY/OR

RIGHT REAR DOOR SPEAKER (-)

21

X52 18GY/DB

RIGHT REAR DOOR SPEAKER (+)

22

Z514 16BK/LG

GROUND

RADIO C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 20GY/WT

AUDIO MUX RIGHT

2

X140 20GY/OR

SHIELD

3

X235 20GY

AUDIO RETURN

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY (BASE)

IGNITION RUN/ACC SIGNAL

5

X112 20LG/GY (EXCEPT BASE)

IGNITION RUN/ACC SIGNAL

6

X41 20DG/WT

AUDIO MUX LEFT

7

Z515 20BK

GROUND

8

-

-

9

-

-

10

X160 20GY/YL

FUSED B(+)

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

KJ

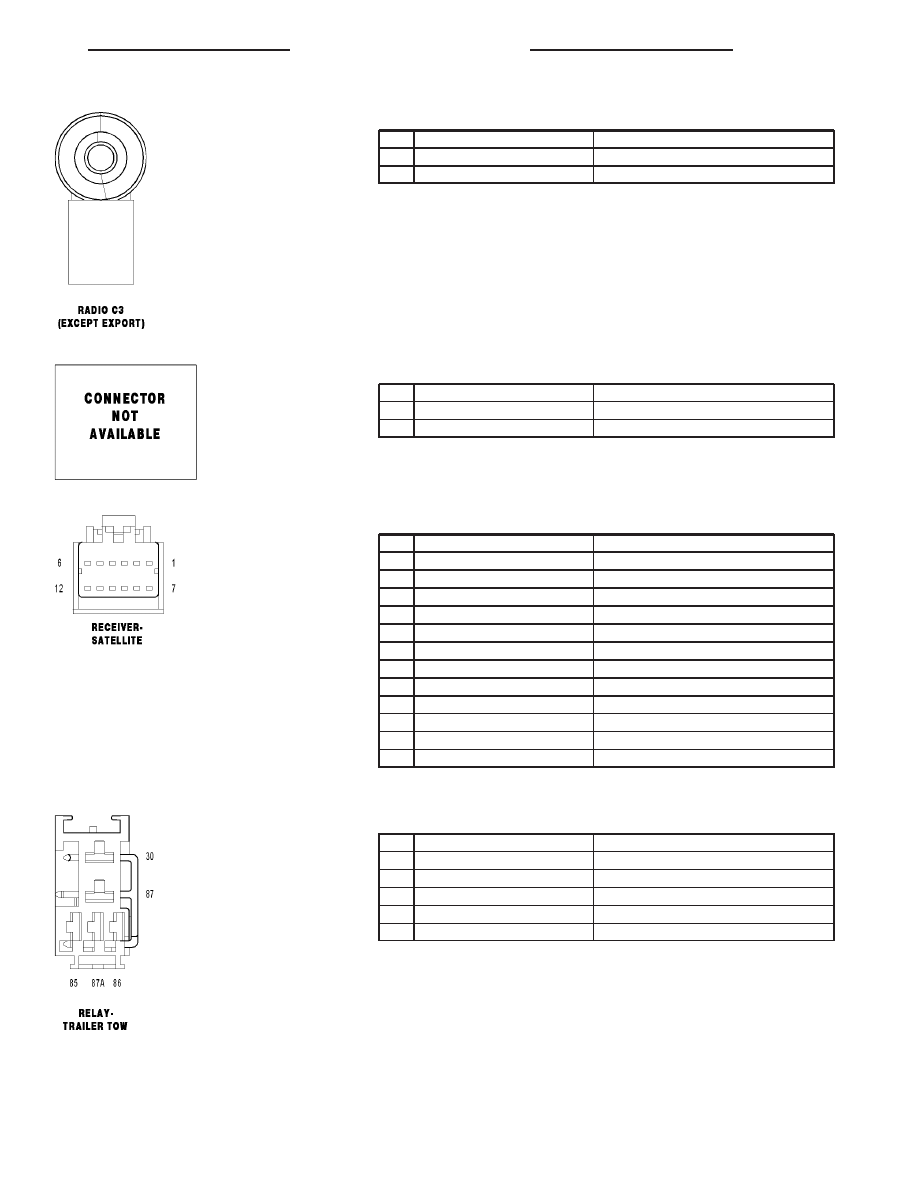

RADIO C3 (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

C1

D5 20WT/OR

RADIO ANTENNA CORE

C2

D931 20WT/YL

RADIO ANTENNA SHIELD

RADIO-ANTENNA (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

D5 20WT/OR

RADIO ANTENNA CORE

2

D931 20WT/YL

RADIO ANTENNA SHIELD

RECEIVER-SATELLITE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

X41 20DG/WT

AUDIO MUX LEFT

2

-

-

3

-

-

4

Z515 20BK

GROUND

5

X112 20LG/GY

IGNITION RUN/ACC SIGNAL

6

X160 20GY/YL

FUSED B(+)

7

X40 20GY/WT

AUDIO MUX RIGHT

8

X140 20GY/OR

SHIELD

9

-

-

10

-

-

11

-

-

12

D25 20WT/VT

PCI BUS

RELAY-TRAILER TOW

CAV

CIRCUIT

FUNCTION

30

A100 14RD/VT

FUSED B(+)

85

Z933 14BK

GROUND

86

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

87

A917 14RD

TRAILER TOW RELAY OUTPUT

87A

-

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

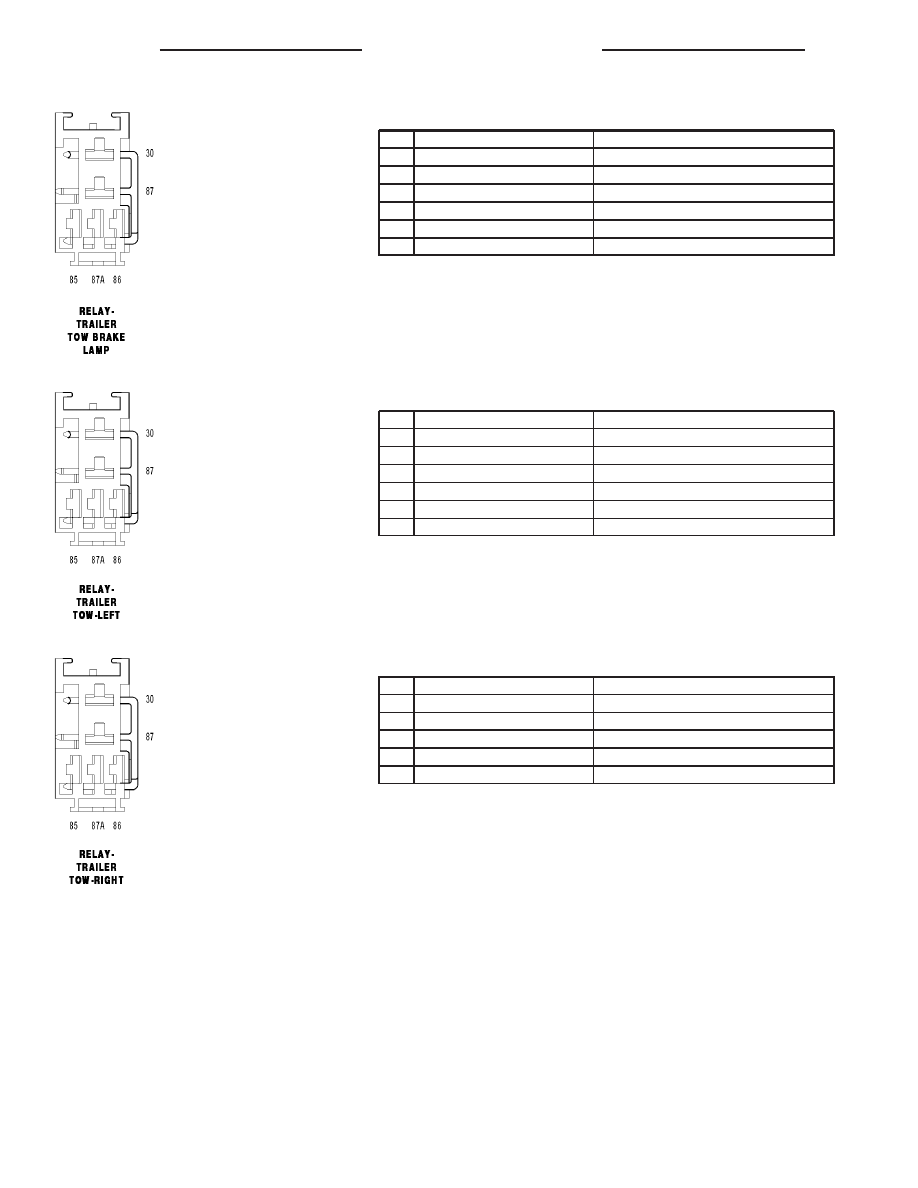

RELAY-TRAILER TOW BRAKE LAMP - 5 WAY

CAV

CIRCUIT

FUNCTION

30

A913 16RD

FUSED B(+)

85

Z933 14BK

GROUND

86

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

87

L651 16WT/LG

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87

L651 16WT/LG

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87A

L76 16PK/RD

TRAILER TOW BRAKE LAMP RELAY OUTPUT

RELAY-TRAILER TOW-LEFT

CAV

CIRCUIT

FUNCTION

30

L673 16YL

LEFT TURN SIGNAL

85

Z993 14BK

GROUND

86

L63 18WT/DG

LEFT TURN SIGNAL

87

L76 16PK/RD

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87

L76 16PK/RD

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87A

L651 16WT/LG

TRAILER TOW BRAKE LAMP RELAY OUTPUT

RELAY-TRAILER TOW-RIGHT - 5 WAY

CAV

CIRCUIT

FUNCTION

30

L674 16LG

RIGHT TURN SIGNAL

85

Z933 14BK

GROUND

86

L62 18WT/OR

RIGHT TURN SIGNAL

87

L76 16PK/RD

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87A

L651 16WT/LG

TRAILER TOW BRAKE LAMP RELAY OUTPUT

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

KJ

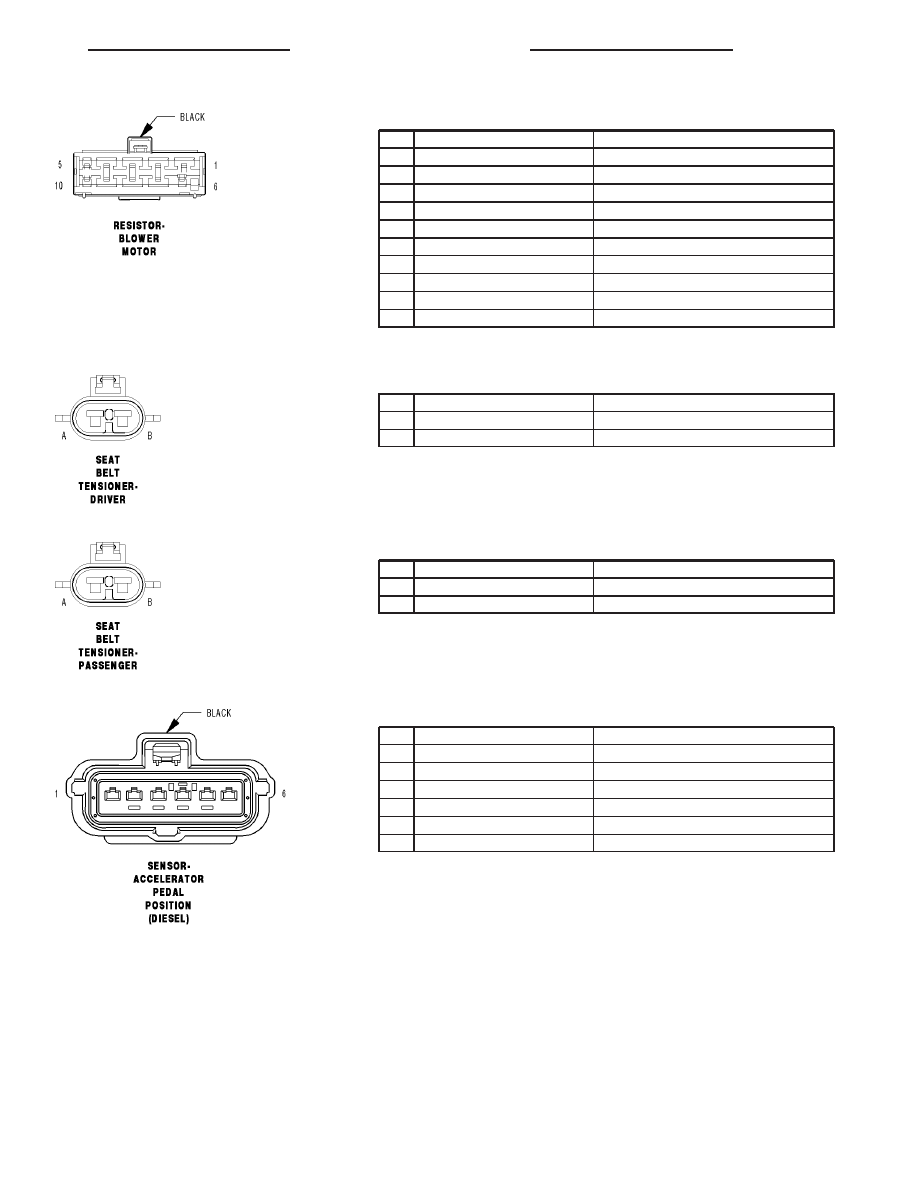

RESISTOR-BLOWER MOTOR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

5

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

SEAT BELT-TENSIONER-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

A

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

B

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

SEAT BELT-TENSIONER-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

A

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

B

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SENSOR-ACCELERATOR PEDAL POSITION (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K854 20VT/BR

APP SENSOR 2 5 VOLT SUPPLY

2

K29 20 WT/BR

APP SENSOR 2 SIGNAL

3

K400 20BR/VT

APP SENSOR 2 GROUND

4

K167 20BR/YL

APP SENSOR 1 GROUND

5

K23 20BR/WT

APP SENSOR 1 SIGNAL

6

K852 20BR/VT

APP SENSOR 1 5 VOLT SUPPLY

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87
