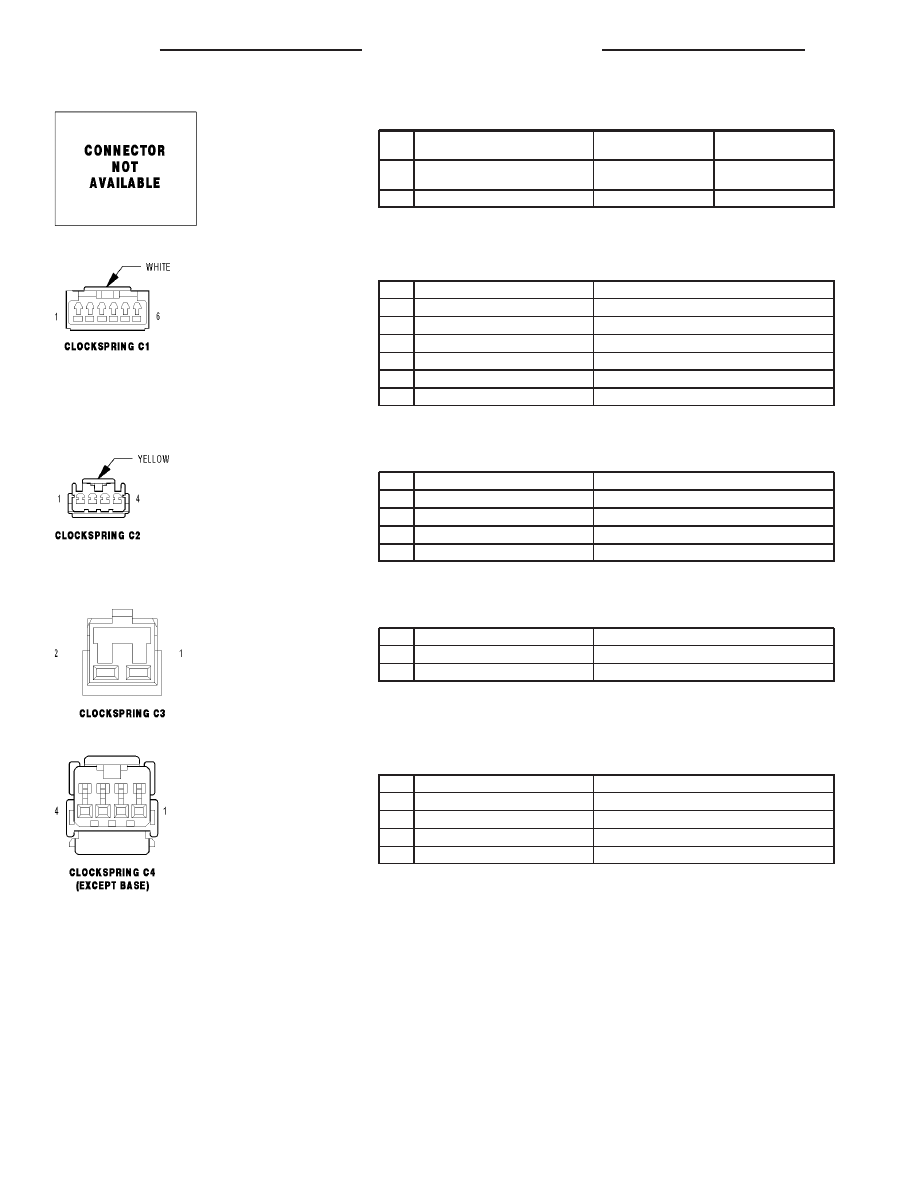

CIRCUIT BREAKERS (JB)

CB

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

A5 16RD/VT

FUSED IGNITION SWITCH
OUTPUT (RUN-START)

3

10A

F37 14PK/LB

FUSED B(+)

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

V38 20VT/OR (DIESEL)

S/C SWITCH SIGNAL NO. 2

2

X3 20DG/VT

HORN RELAY CONTROL

3

X20 20GY/WT (EXCEPT BASE)

RADIO CONTROL MUX

4

X920 20GY/OR (EXCEPT BASE)

RADIO CONTROL MUX RETURN

5

K900 20DB/DG

SENSOR GROUND

6

V37 20VT

S/C SWITCH SIGNAL NO. 1

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

3

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

4

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

CLOCKSPRING C3 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN RELAY CONTROL

2

V38 20VT/OR

S/C SWITCH SIGNAL NO. 2

CLOCKSPRING C4 (EXCEPT BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V37 20VT

S/C SWITCH SIGNAL NO. 1

2

K900 20DB/DG

SENSOR GROUND

3

X920 20GY/OR (HIGHLINE)

RADIO CONTROL MUX RETURN

4

X20 20GY/WT (HIGHLINE)

RADIO CONTROL MUX

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

KJ

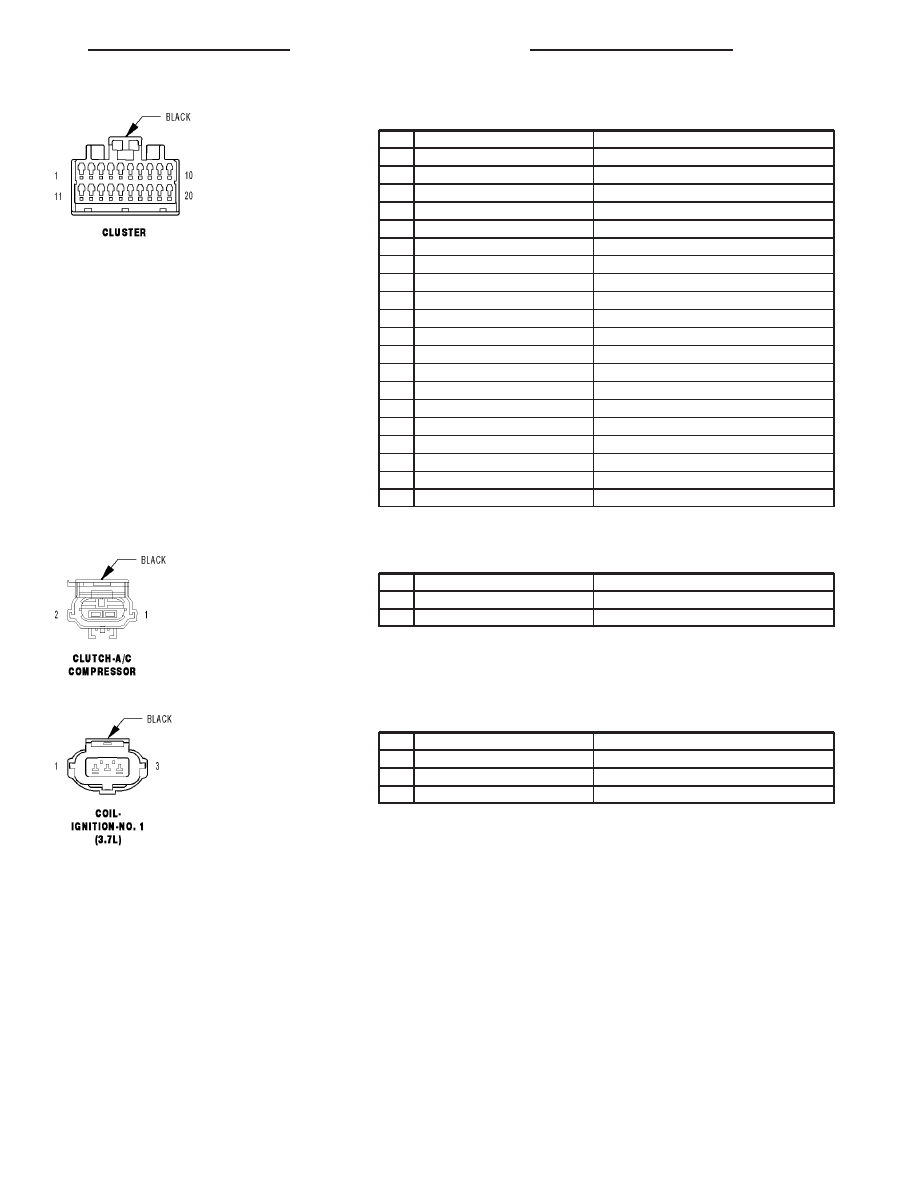

CLUSTER - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

A908 18RD

FUSED B(+)

2

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

3

G69 20VT/WT

VTSS INDICATOR DRIVER

4

B25 20DG/WT

PARK BRAKE SWITCH SENSE

5

L63 20WT/DG

LEFT TURN SIGNAL

6

G18 20OR/VT

LOW COOLANT FLUID LEVEL SENSE

7

-

-

8

G150 20VT/BR

INSTRUMENT CLUSTER WAKE UP SIGNAL

9

-

-

10

Z18 20BK/LB

GROUND

11

R58 20LB/GY

PASSENGER SEAT BELT SWITCH SENSE

12

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

W1 20BR/TN

LOW WASHER FLUID SENSE

14

B20 20DG/OR

RED BRAKE WARNING INDICATOR DRIVER

15

L62 18WT/OR

RIGHT TURN SIGNAL

16

-

-

17

D25 20WT/VT

PCI BUS

18

-

-

19

E2 20OR/BR

PANEL LAMPS DRIVER

20

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

CLUTCH-A/C COMPRESSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/YL

A/C CLUTCH RELAY OUTPUT

2

Z939 18BK

GROUND

COIL-IGNITION-NO. 1 (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K86 16YL/DB

COIL CONTROL NO. 1

2

A142 14RD/OR

ASD RELAY OUTPUT

3

-

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

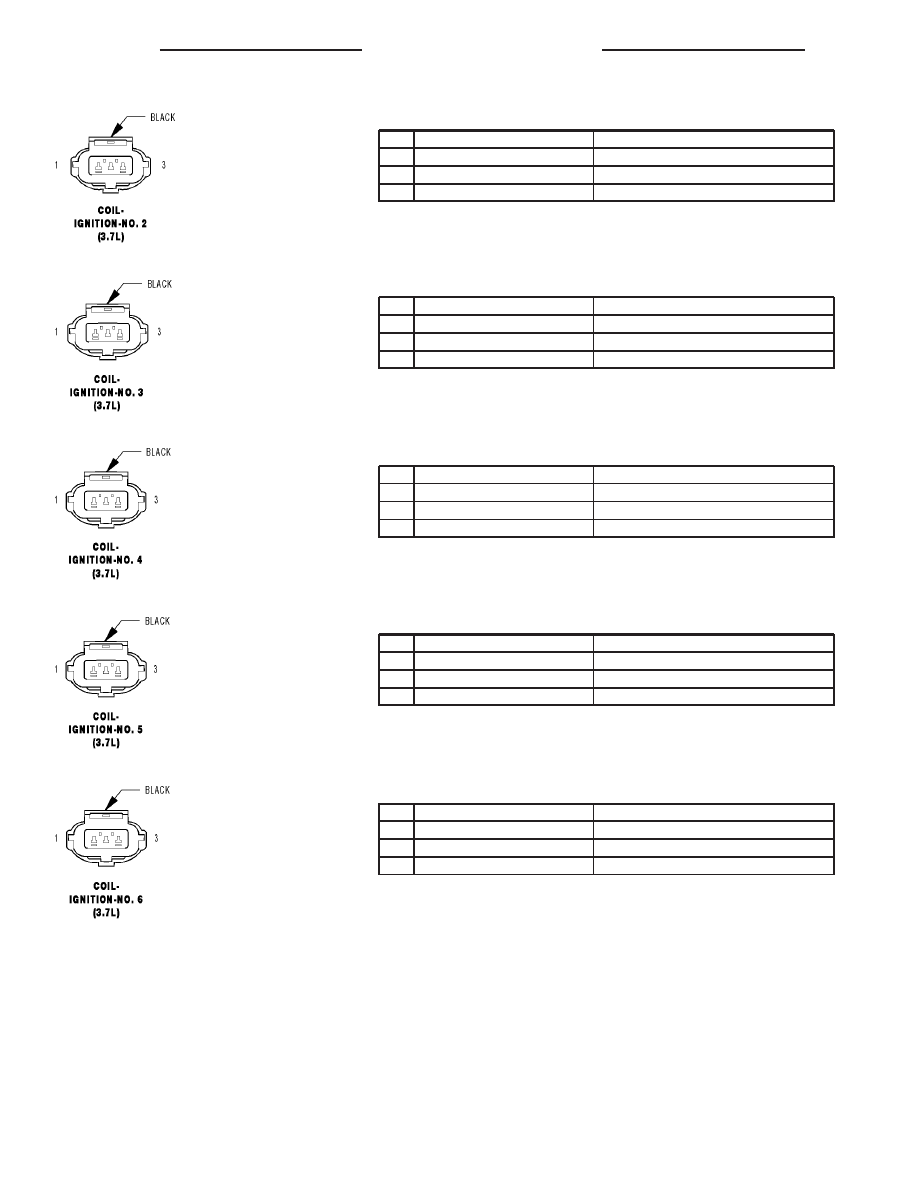

COIL-IGNITION-NO. 2 (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K85 16DB/YL

COIL CONTROL NO. 2

2

A142 14RD/OR

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 3 (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K93 16DB

COIL CONTROL NO. 3

2

A142 14RD/OR

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 4 (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K15 16DB/RD

COIL CONTROL NO. 4

2

A142 14RD/OR

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 5 (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K16 16DB/YL

COIL CONTROL NO. 5

2

A142 14RD/OR

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 6 (3.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

A142 14RD/OR

ASD RELAY OUTPUT

3

-

-

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

KJ

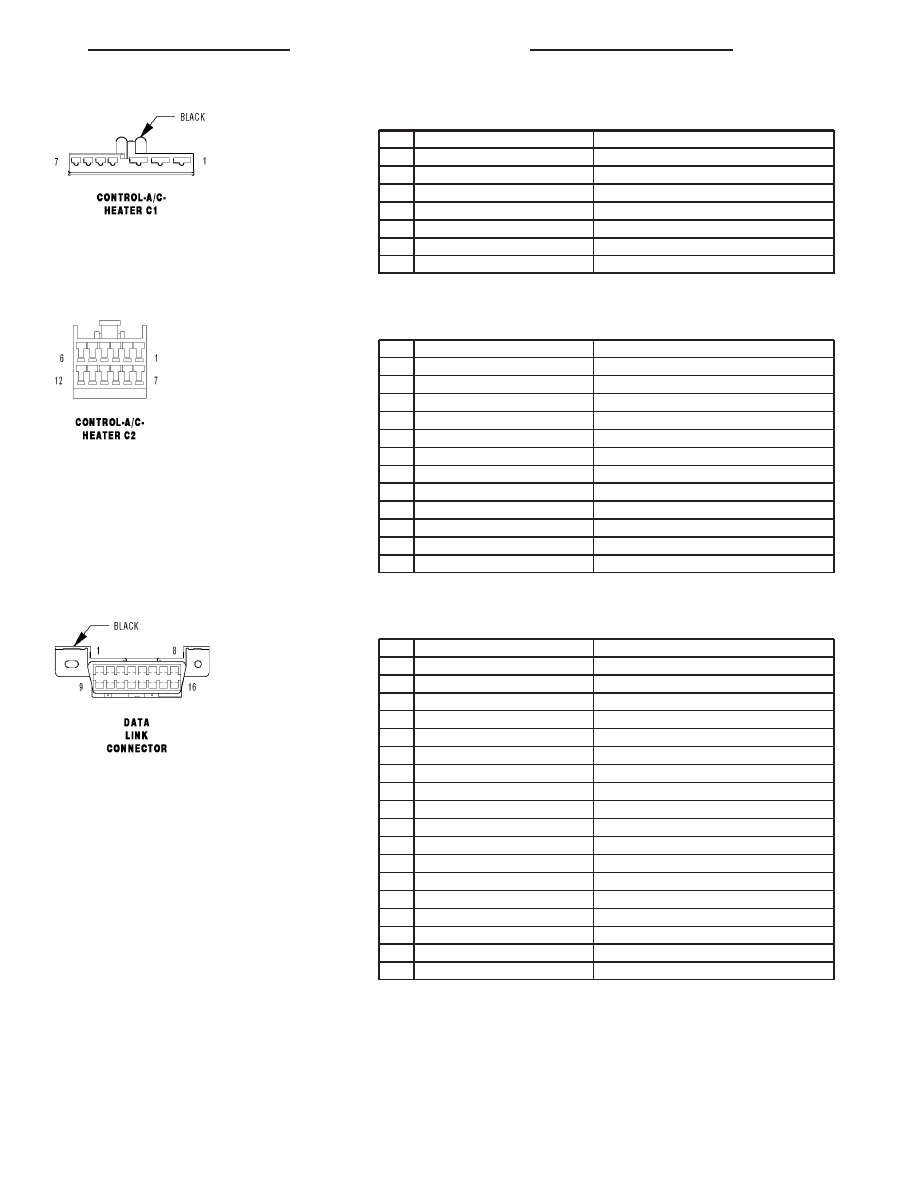

CONTROL-A/C-HEATER C1 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z134 12BK/LG

GROUND

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

5

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

6

C221 20LB/OR

A/C ON/OFF CONTROL

7

E2 20OR/BR

PANEL LAMPS DRIVER

CONTROL-A/C-HEATER C2 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

C35 20LB/OR

MODE DOOR DRIVER (A)

2

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

3

-

-

4

-

-

5

-

-

6

C215 20LB

REAR WINDOW DEFOGGER CONTROL

7

-

-

8

Z945 20BK

GROUND

9

-

-

10

-

-

11

-

-

12

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 20BK/LG

GROUND

5

Z11 20BK/LG

GROUND

6

D65 20WT/LG

CAN C BUS(+)

7

D21 20WT/GY (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20WT/GY (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D16 20WT/OR

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/LG (DIESEL)

SCI RECEIVE (ECM)

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

D64 20WT/LB

CAN C BUS(-)

15

D15 20BR/WT

SCI TRANSMIT (TCM)

16

A333 20WT/RD

FUSED B(+)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47
