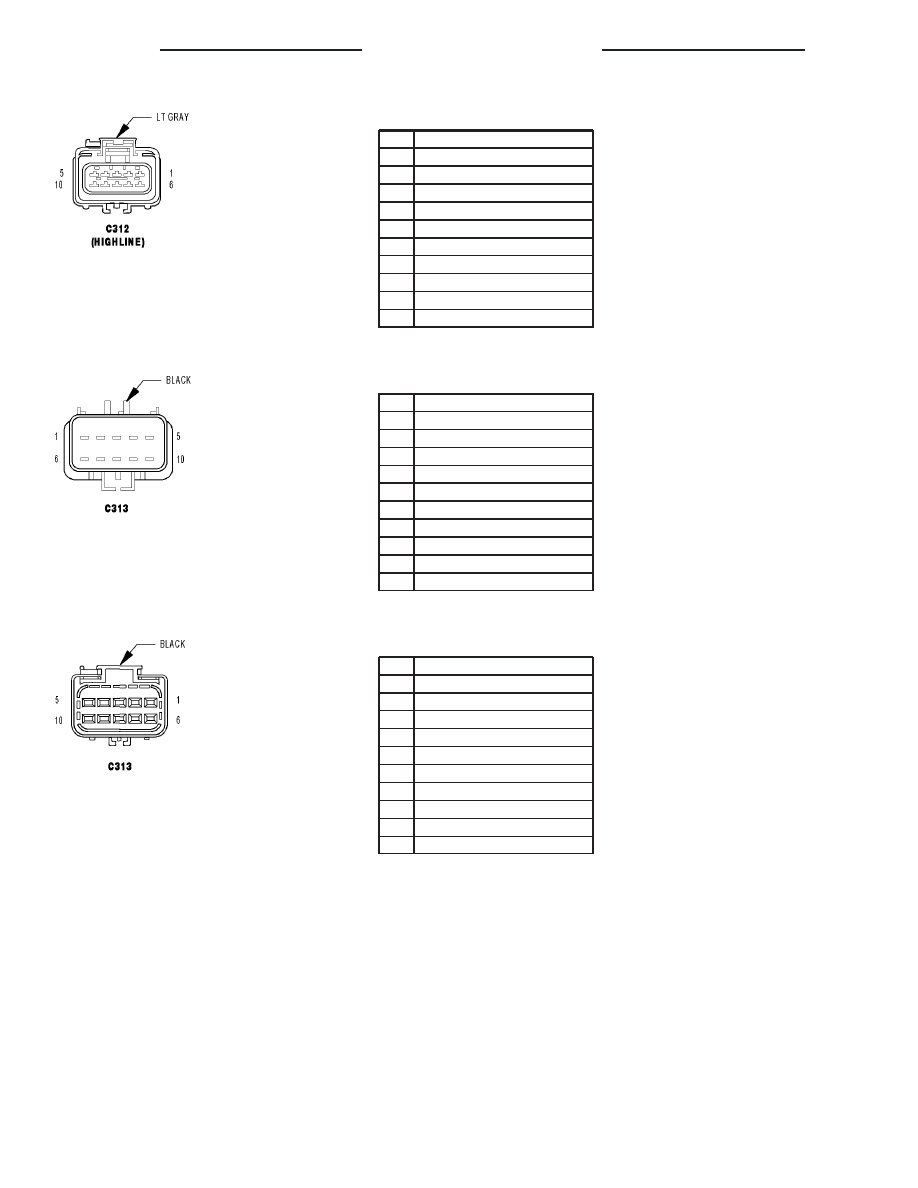

C312 - LT GRAY (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

P86 20LG/GY

3

F98 16PK/YL

4

F302 20GY/PK

5

A902 18RD

6

P142 20LG/TN

7

P134 20TN/LB

8

P82 20TN/LB

9

P84 20TN/WT

10

-

C313 - BLACK (RIGHT SEAT SIDE)

CAV

CIRCUIT

1

D25 18WT/VT

2

R57 18LG/GY

3

Z105 18BK/LG

4

R59 18LG/TN

5

F37 18PK/LB

6

F201 18LG/YL

7

-

8

Z849 14BK/WT

9

-

10

-

C313 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

D25 20WT/VT (LHD)

2

R57 20LG/GY (RHD)

3

Z105 20BK (LHD)

4

R58 20LB/GY (LHD)

5

F37 14PK/LB (POWER SEATS) (RHD)

6

F201 20PK/OR (LHD)

7

-

8

Z849 16BK/OR (POWER SEATS) (RHD)

9

-

10

Z999 20BK

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

KJ

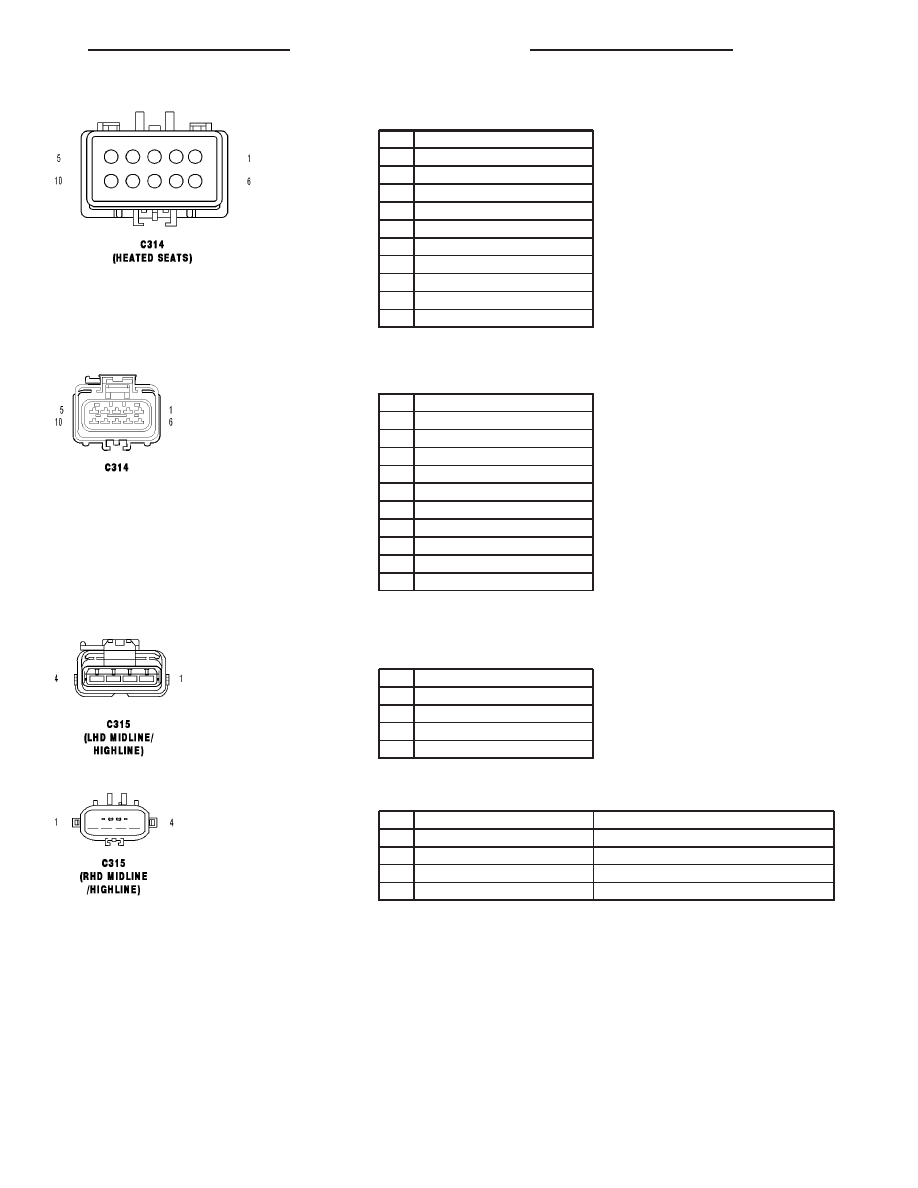

C314 (HEATED SEATS) - (SEAT SIDE)

CAV

CIRCUIT

1

-

2

P86 18LG/GY

3

F98 18PK/YL

4

F302 20BR/PK

5

-

6

P142 20LG/TN

7

P134 20LG/OR

8

P82 20VT/LG

9

P84 20VT/BK

10

-

C314 - (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

P86 20LG/GY

3

F98 16PK/YL

4

F302 20GY/PK

5

-

6

P142 20LG/TN

7

P134 20TN/LB

8

P82 20TN/LB

9

P84 20TN/WT

10

-

C315 (LHD MIDLINE/HIGHLINE) - (UNIBODY

SIDE)

CAV

CIRCUIT

1

Q12 14OR/BR

2

Q22 14OR/VT

3

Q112 14OR/BR

4

Q212 14OR/VT

C315 (RHD MIDLINE/HIGHLINE) - (UNIBODY SIDE)

CAV

CIRCUIT

FUNCTION

1

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER UP

2

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER DOWN

3

Q111 14TN/YL

LEFT REAR WINDOW DRIVER UP

4

Q211 14TN/LB

LEFT REAR WINDOW DRIVER DOWN

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

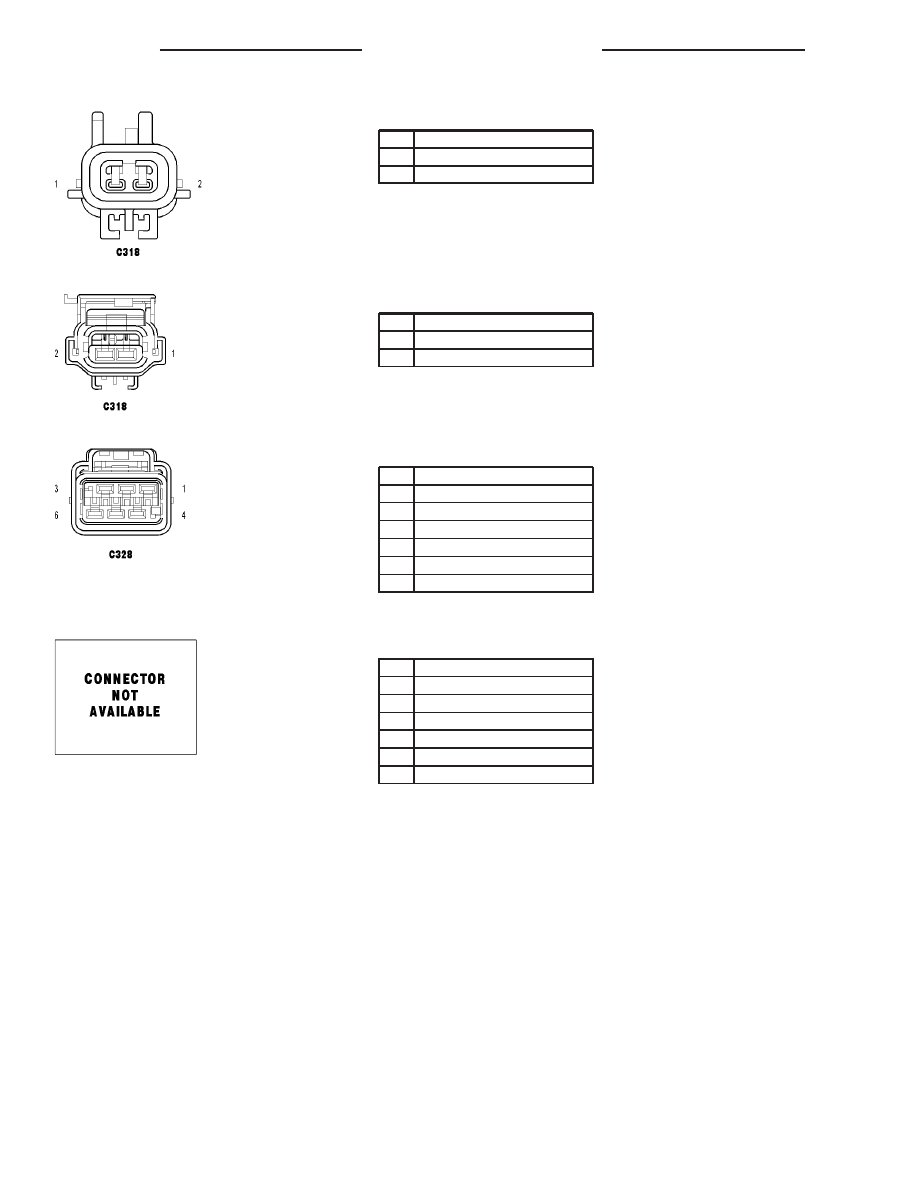

C318 - (LIGHT BAR SIDE)

CAV

CIRCUIT

1

Z846 16BK

2

L8 14WT/DG

C318 - (LIGHTBAR JUMPER SIDE)

CAV

CIRCUIT

1

L8 14WT/DG

1

Z846 16BK

C328 - (OVERHEAD SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

C15 12RD

3

-

4

Z255 12RD

5

-

6

-

C328 - (UNIBODY SIDE)

CAV

CIRCUIT

1

L50C 18WT/TN

2

C15 12DB/WT

3

-

4

Z255 12BK/WT

5

-

6

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

KJ

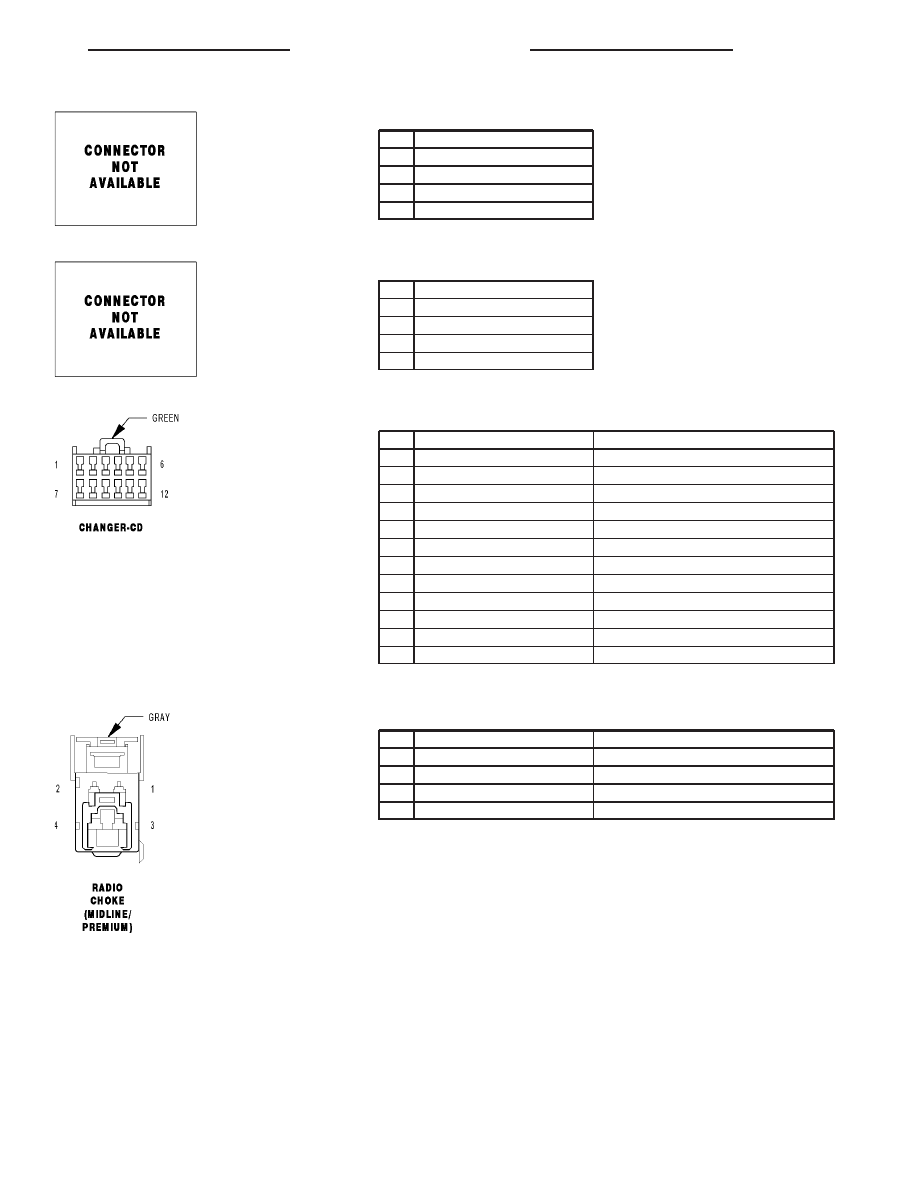

C330 - (REAR FASCIA SIDE)

CAV

CIRCUIT

1

D508 20WT/GY

2

F22 20PK/TN

3

Z912 18BK

4

-

C330 - (UNIBODY SIDE)

CAV

CIRCUIT

1

D508 20WT/GY (TPM)

2

F22 20PK/TN (TPM)

3

Z912 18BK

4

-

CHANGER-CD - GREEN 12 WAY

CAV

CIRCUIT

FUNCTION

1

X41 20DG/WT

AUDIO MUX LEFT

2

-

3

-

4

Z515 20BK

GROUND

5

X112 20LG/GY

IGNITION RUN/ACC SIGNAL

6

X160 20GY/YL

FUSED B(+)

7

X40 20GY/WT

AUDIO MUX RIGHT

8

X140 20GY/OR

SHIELD

9

-

10

-

11

X235 20GY

AUDIO RETURN

12

D25 20WT/VT

PCI BUS

CHOKE-RADIO (MIDLINE/PREMIUM) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

X1 16DG/BR

ANTENNA RELAY OUTPUT

2

X13 16LG/GY

RADIO CHOKE OUTPUT

3

A116 20YL/RD

ANTENNA RELAY OUTPUT

4

Z140 20BK/OR

GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43
