Jeep Liberty KJ. Manual - part 416





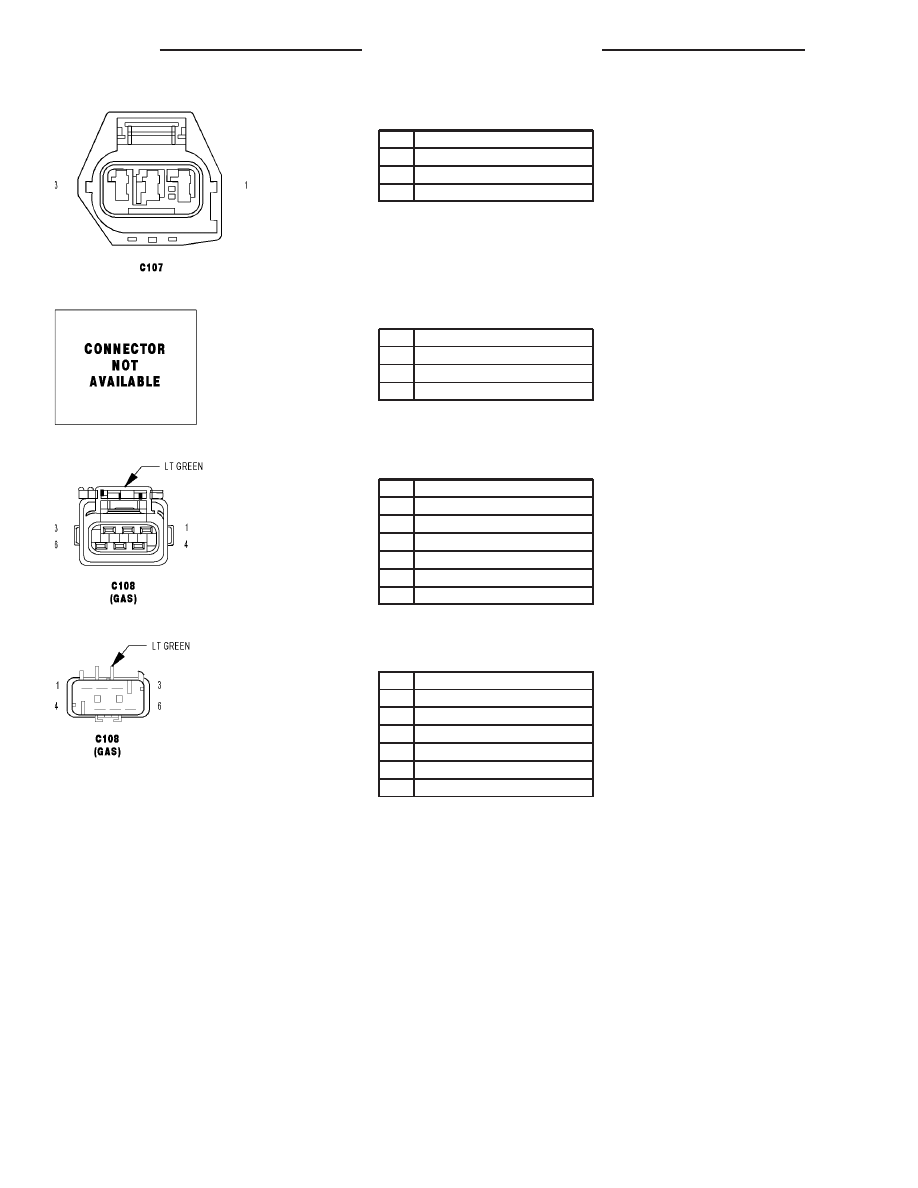

C107 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

Z931 16BK

2

L63 18WT/DG

3

L77 18PK/RD

C107 - (LEFT FRONT FASCIA SIDE)

CAV

CIRCUIT

1

Z931 16BK

2

L63 18WT/DG

3

L77 18PK/RD

C108 (GAS) - LT GREEN (BATTERY SIDE)

CAV

CIRCUIT

1

Z932 18BK

2

K125 16BR/DG

3

K70 20DB/BR

4

K52 20DB/WT

5

T750 12YL/GY

6

-

C108 (GAS) - LT GREEN (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

Z932 18BK

2

K125 16BR/DG

3

K70 20DB/BR

4

K52 20DB/WT

5

T750 12YL/GY

6

-

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

KJ

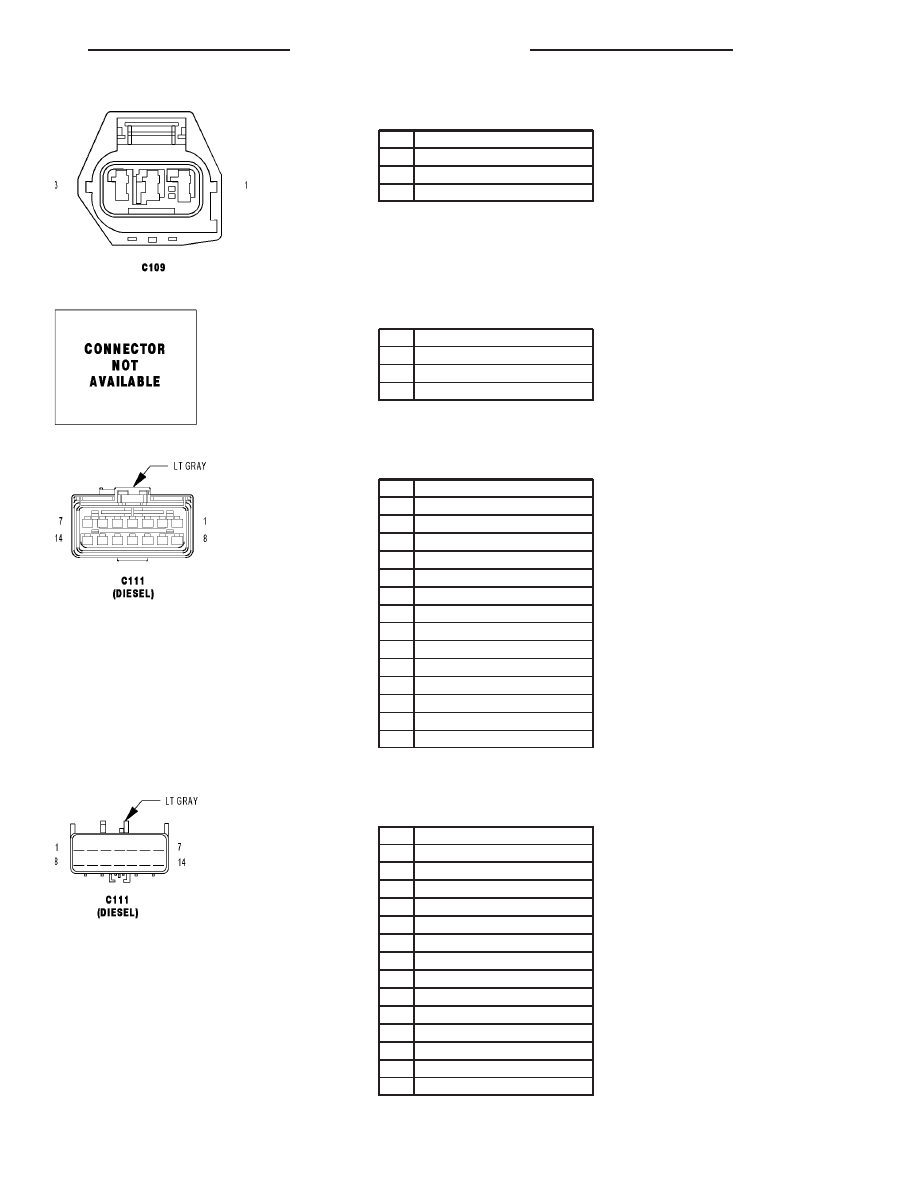

C109 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

Z932 16BK

2

L62 18WT/OR

3

L78 18WT/OR

C109 - (RIGHT FRONT FASCIA SIDE)

CAV

CIRCUIT

1

Z932 16BK

2

L62 18WT/OR

3

L78 18WT/OR

C111 (DIESEL) - LT GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

D16 20WT/OR (A/T)

2

V37 20VT

3

Z133 14BK/LG

4

N112 20DB/OR

5

A119 18RD/OR

6

-

7

C20 20DB/YL

8

C3 18DB/YL

9

K852 20BR/VT

10

T752 20DG/OR

11

N117 20DB/WT

12

X635 20BR/WT

13

K391 20BR/YL

14

-

C111 (DIESEL) - LT GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

D16 20WT/OR (A/T)

2

V37 20VT

3

Z133 14BK/LG

4

N112 20DB/OR

5

A119 18RD/OR

6

K914 20BR/WT

7

C20 20DB/YL

8

C3 18DB/YL

9

K852 20BR/VT

10

T752 20DG/OR

11

N117 20DB/WT

12

X635 20BR/WT

13

K391 20BR/YL

14

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

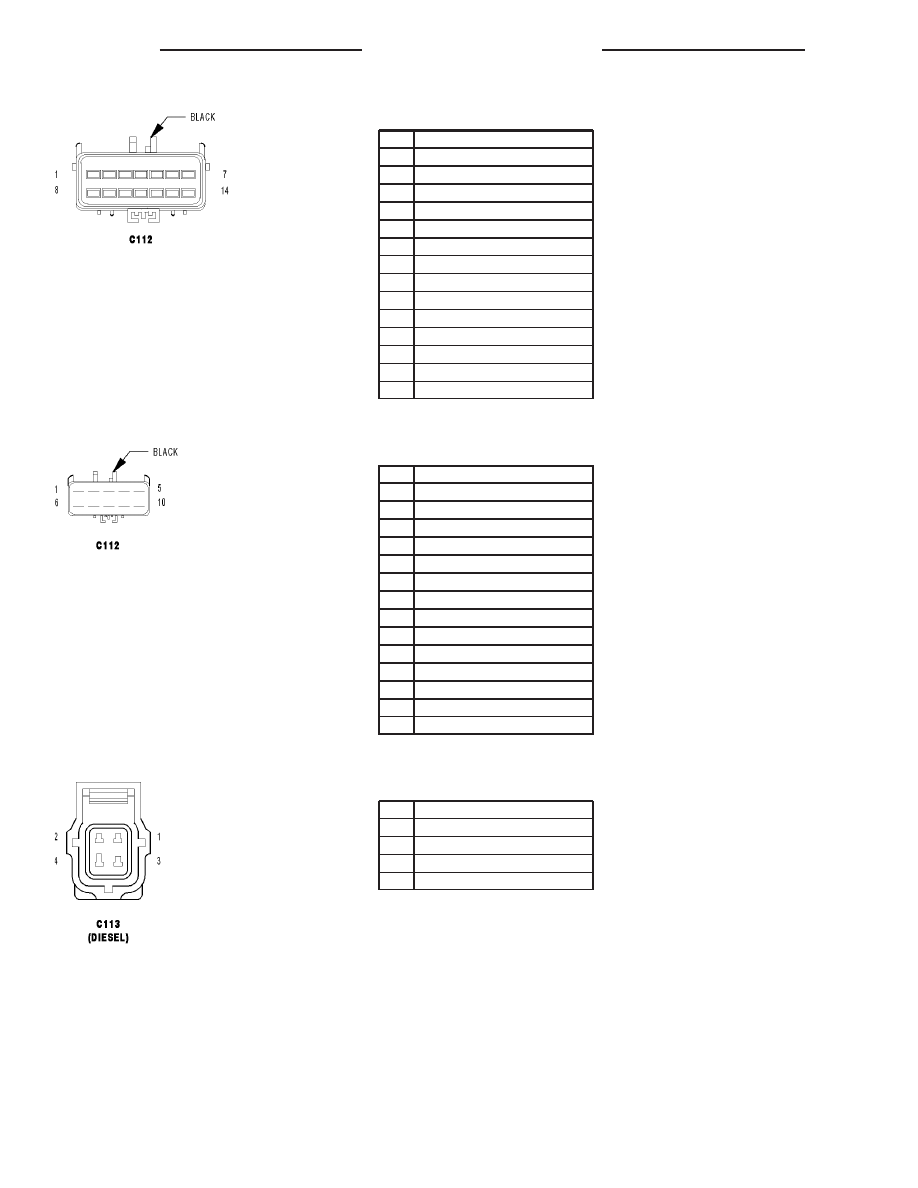

C112 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K77 20BR/WT (4WD)

2

K300 20BR (4WD)

3

K310 20BR/DG

4

K301D 20BR/LG

5

C18 20LB/BR

6

K125 16BR/DG

7

K399 18BR/GY

8

K299 18BR/OR

9

D15 20BR/WT (A/T)

10

D65 20WT/LG

11

D64 20WT/LB

12

-

13

-

14

-

C112 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K77A 20BR/WT

2

K300D 20BR

3

K310A 20BR/DG

4

K301A 20BR/LG

5

C18A 20LB/BR

6

K125 16BR/DG

7

K399 18BR/GY

8

K299 18BR/OR

9

D15 20BR/WT

10

D65B 20WT/LG

11

D64B 20WT/LB

12

-

13

-

14

-

C113 (DIESEL) - (BATTERY SIDE)

CAV

CIRCUIT

1

A202 14RD/WT

2

A203 14RD/BR

3

A204 14RD/YL

4

A208 14RD/OR

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

KJ

C113 (DIESEL) - (ENGINE SIDE)

CAV

CIRCUIT

FUNCTION

1

A202 14RD/WT

NO FUNCTION DEFINED

2

A203 14RD/BR

NO FUNCTION DEFINED

3

A204 14RD/YL

NO FUNCTION DEFINED

4

A208 14RD/OR

FUSED B(+)

C114 - (BATTERY SIDE)

CAV

CIRCUIT

1

K125 16BR/DG

2

K347 20BR/PK

3

D330 20WT/BR

4

K330 20LB/BR

5

-

6

Z133 18BK/LG

C114 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K125 16BR/DG

2

K347 20BR/PK

3

D330 20WT/BR

4

K330 20LB/BR

5

-

6

Z133 14BK/LG

C117 (DIESEL) - (HEADLAMP AND DASH)

CAV

CIRCUIT

1

K303 20BR/OR

2

K300 20BR

3

K310 20BR/DG

4

K330 20LB/BR

5

D330 20WT/BR

6

K301 20BR/LG

7

K345 16BR/RD

8

K305 20BR/LB

9

K854 20VT/BR

10

A903 16RD/LB (A/T)

10

T26 20DG/OR (M/T)

11

A993 16RD

12

K29 20WT/BR

13

T750 12YL/GY

14

K400 20BR/VT

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23
