8W-30 FUEL/IGNITION SYSTEM

Component

Page

Assembly-Natural Vacuum Leak

Detection . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-7

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-16
Clockspring . . . . . . . . . . . . . . . . . . . . . 8W-30-11, 24
Coil-Ignition-No. 1 . . . . . . . . . . . . . . . . . . . 8W-30-4
Coil-Ignition-No. 2 . . . . . . . . . . . . . . . . . . . 8W-30-4
Coil-Ignition-No. 3 . . . . . . . . . . . . . . . . . . . 8W-30-4
Coil-Ignition-No. 4 . . . . . . . . . . . . . . . . . . . 8W-30-4
Coil-Ignition-No. 5 . . . . . . . . . . . . . . . . . . . 8W-30-4
Coil-Ignition-No. 6 . . . . . . . . . . . . . . . . . . . 8W-30-4

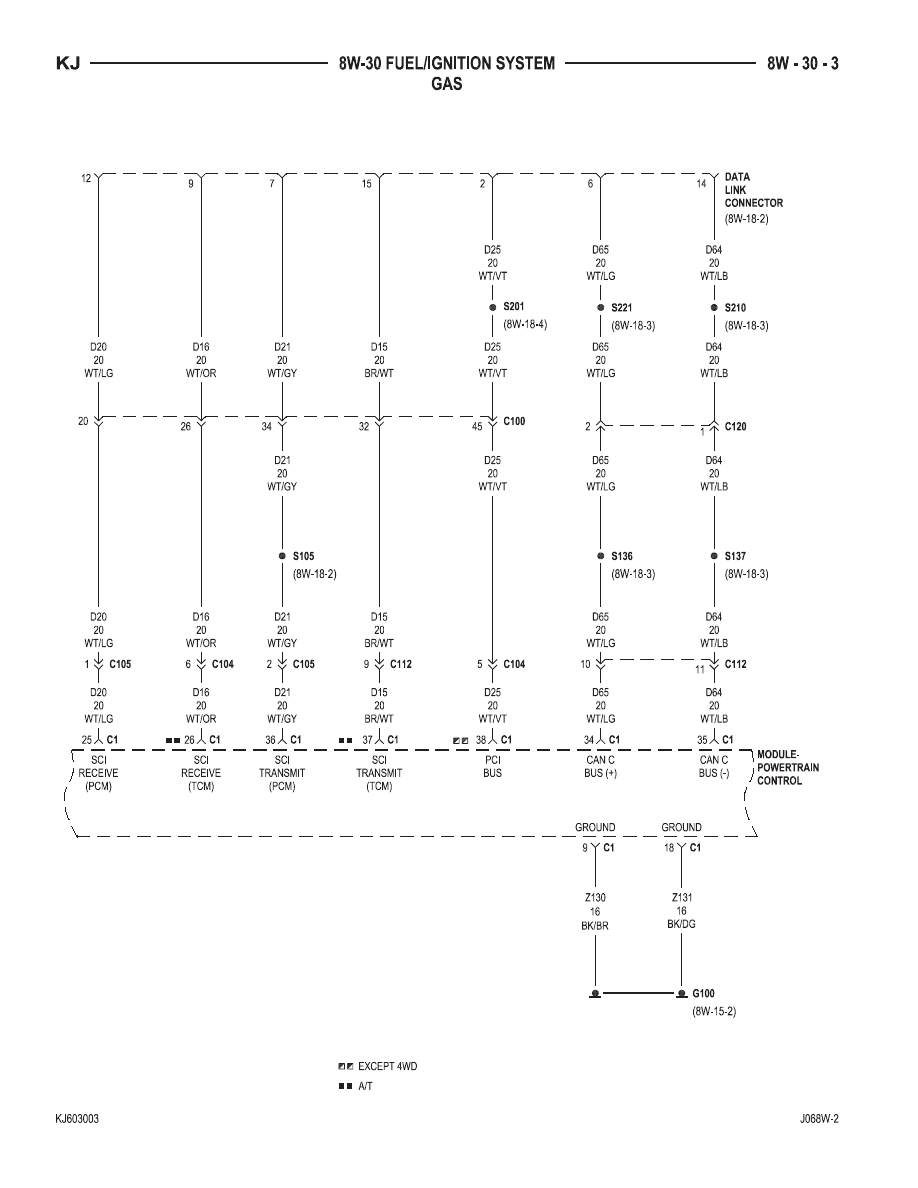

Data Link Connector . . . . . . . . . . . . . . 8W-30-3, 14
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-17
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-24
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-20

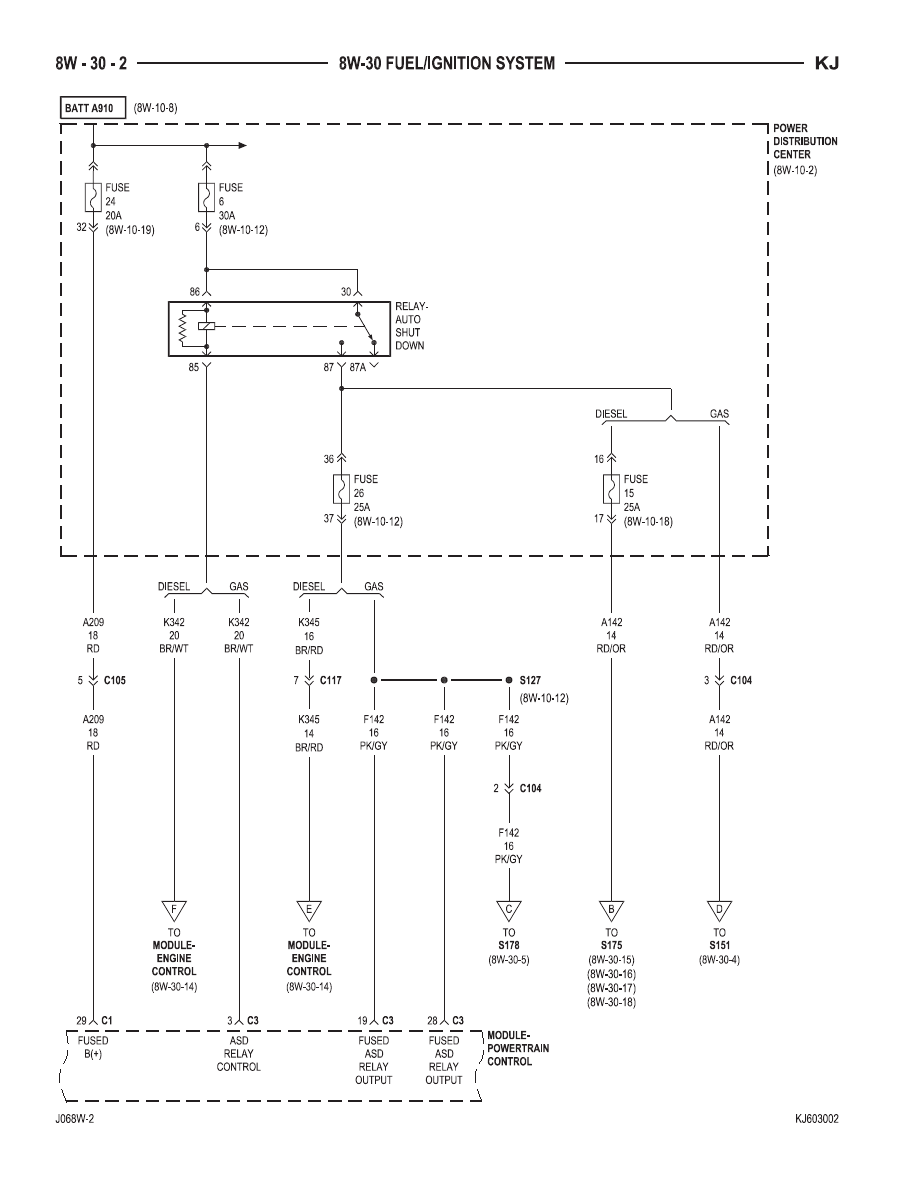

Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Fuse 16 . . . . . . . . . . . . . . . . . . 8W-30-15, 16, 17, 18
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-13, 18
Fuse 24 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 6
Fuse 26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Fuse 28 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9, 17
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
G100 . . . . . . . . . . . . . . . . . . . . . 8W-30-3, 14, 15, 16
G103 . . . . . . . . . . . . . . . . . . . . 8W-30-11, 12, 17, 21
G111 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8, 17
G112 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8, 13, 18
G350 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-7
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-6
Glow Plug No. 1 . . . . . . . . . . . . . . . . . . . . 8W-30-16
Glow Plug No. 2 . . . . . . . . . . . . . . . . . . . . 8W-30-16
Glow Plug No. 3 . . . . . . . . . . . . . . . . . . . . 8W-30-16
Glow Plug No. 4 . . . . . . . . . . . . . . . . . . . . 8W-30-16
Heater-Fuel . . . . . . . . . . . . . . . . . . . . . . . 8W-30-17
Injector-Fuel-No. 1 . . . . . . . . . . . . . . . . 8W-30-5, 19
Injector-Fuel-No. 2 . . . . . . . . . . . . . . . . 8W-30-5, 19
Injector-Fuel-No. 3 . . . . . . . . . . . . . . . . 8W-30-5, 19
Injector-Fuel-No. 4 . . . . . . . . . . . . . . . . 8W-30-5, 19
Injector-Fuel-No. 5 . . . . . . . . . . . . . . . . . . . 8W-30-5
Injector-Fuel-No. 6 . . . . . . . . . . . . . . . . . . . 8W-30-5
Junction Block . . . . . . . . . . . . . . . . . . 8W-30-20, 24
Module-Antilock Brakes . . . . . . . . . . . . 8W-30-7, 22
Module-Body Control . . . . . . . . . . . . 8W-30-7, 8, 21
Module-Engine Control . 8W-30-2, 14, 15, 16, 17, 18,

19, 20, 21, 22, 23, 24

Module-Fuel Pump . . . . . . . . . . . . . . . . 8W-30-7, 21
Module-Glow Plug . . . . . . . . . . . . . . . . . . 8W-30-16
Module-Powertrain

Control . 8W-30-2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13

Module-Transmission Control . . . . . . . . . . 8W-30-23
Motor-IAC . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8

Component

Page

Motor-Radiator Fan . . . . . . . . . . . . . . 8W-30-13, 18
Motor-Starter . . . . . . . . . . . . . . . . . . . . . . 8W-30-16
Power Distribution

Center . . . . . . . . . . . . . . 8W-30-2, 6, 9, 13, 17, 18

Relay-A/C Clutch . . . . . . . . . . . . . . . . 8W-30-13, 17
Relay-Auto Shut Down . . . . . . . . . . . . . 8W-30-2, 14
Relay-Cabin Heater . . . . . . . . . . . . . . . . . 8W-30-17
Relay-Fuel Heater . . . . . . . . . . . . . . . . . . 8W-30-17
Relay-Fuel Pump . . . . . . . . . . . . . . . . . . 8W-30-6, 7
Relay-Radiator Fan High . . . . . . . . . . . . . 8W-30-18
Relay-Radiator Fan Low . . . . . . . . . . . 8W-30-13, 18
Relay-Starter . . . . . . . . . . . . . . . . . . . . 8W-30-9, 17
Sensor-Accelerator Pedal Position . . . . . . 8W-30-23
Sensor-Ambient Air Temperature . . . . . . . 8W-30-20
Sensor-Camshaft Position . . . . . . . . . . 8W-30-10, 20
Sensor-Crankshaft Position . . . . . . . . 8W-30-10, 14
Sensor-Engine Coolant Level . . . . . . . . . . 8W-30-21
Sensor-Engine Coolant Temperature . . 8W-30-10, 19
Sensor-Engine Oil Pressure . . . . . . . . . . . 8W-30-21
Sensor-Fuel Pressure . . . . . . . . . . . . . . . . 8W-30-19
Sensor-Fuel Temperature . . . . . . . . . . . . . 8W-30-19
Sensor-Inlet Pressure . . . . . . . . . . . . . . . . 8W-30-22
Sensor-Intake Air Temperature . . . . . . . . 8W-30-10
Sensor-Intake Air Temperature/Intake

Pressure . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-22

Sensor-Knock . . . . . . . . . . . . . . . . . . . . . . 8W-30-10
Sensor-MAP . . . . . . . . . . . . . . . . . . . . . . . 8W-30-10
Sensor-Mass Air Flow . . . . . . . . . . . . . . . . 8W-30-20
Sensor-Oxygen-Left Front . . . . . . . . . . . . . 8W-30-11
Sensor-Oxygen-Left Rear . . . . . . . . . . . . . 8W-30-12
Sensor-Oxygen-Right Front . . . . . . . . . . . 8W-30-11
Sensor-Oxygen-Right Rear . . . . . . . . . . . . 8W-30-12
Sensor-Throttle Position . . . . . . . . . . . . . . . 8W-30-8
Sensor-Transfer Case Position . . . . . . . 8W-30-9, 19
Sensor-Water In Fuel . . . . . . . . . . . . . . . . 8W-30-21
Servo-Speed Control . . . . . . . . . . . . . . . . . . 8W-30-8
Solenoid-Boost Pressure . . . . . . . . . . . . . . 8W-30-15
Solenoid-EVAP/Purge . . . . . . . . . . . . . . . . . 8W-30-6
Solenoid-Fuel Pressure . . . . . . . . . . . . . . . 8W-30-14
Solenoid-Fuel Quantity . . . . . . . . . . . . . . . 8W-30-14
Solenoid-Vacuum Reservoir . . . . . . . . . . . 8W-30-15
Switch-A/C-Low Pressure . . . . . . . . . . . 8W-30-8, 24
Switch-Clutch Interlock . . . . . . . . . . . . . . . 8W-30-9
Switch-Oil Pressure . . . . . . . . . . . . . . . . . 8W-30-10
Switch-Speed Control-Left . . . . . . . . . 8W-30-11, 24
Switch-Speed Control-Right . . . . . . . . 8W-30-11, 24
Switch-Stop Lamp . . . . . . . . . . . . . . . . 8W-30-8, 24
Valve-EGR Air Flow Control . . . . . . . . . . . 8W-30-15

KJ

8W-30 FUEL/IGNITION SYSTEM

8W - 30 - 1
